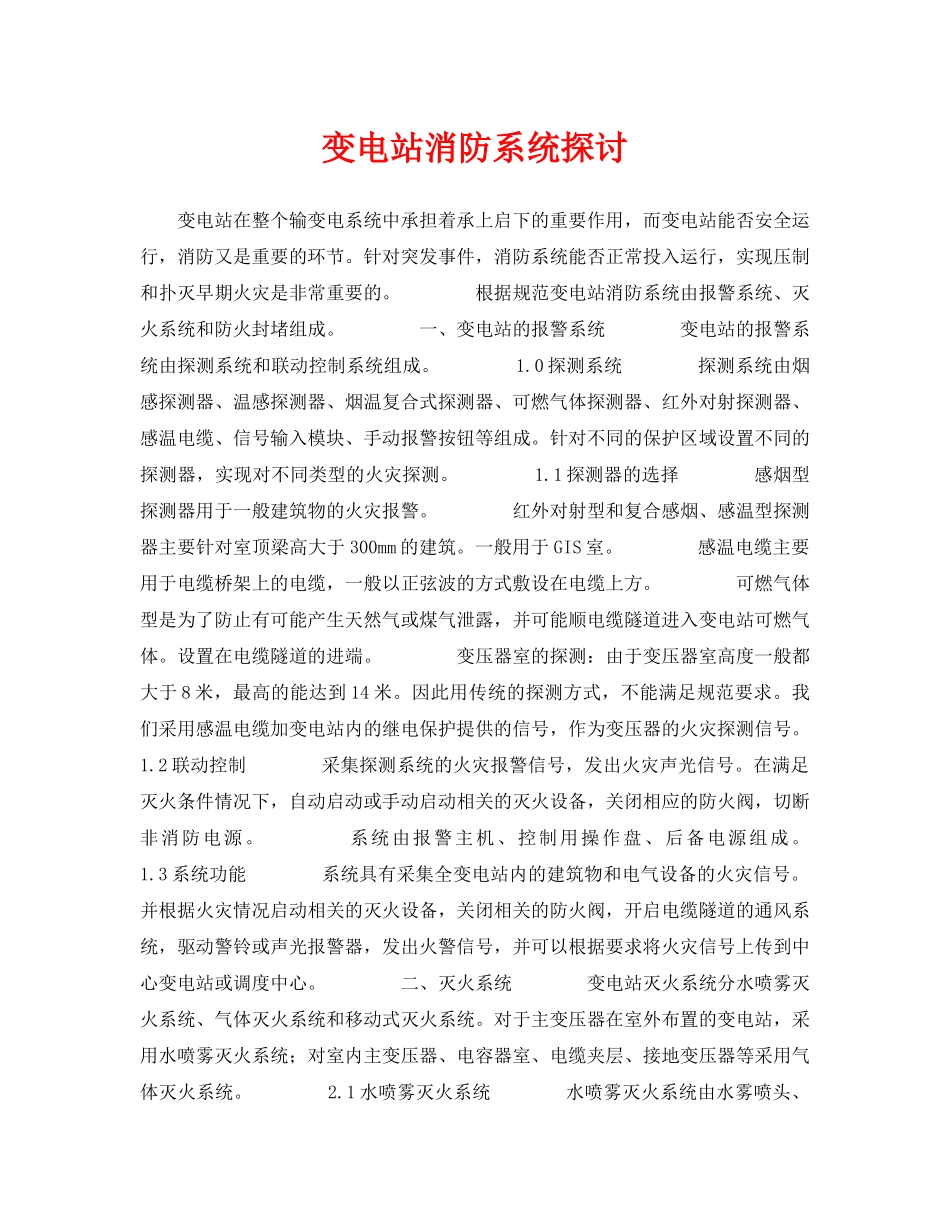

变电站消防系统探讨变电站在整个输变电系统中承担着承上启下的重要作用，而变电站能否安全运行，消防又是重要的环节。针对突发事件，消防系统能否正常投入运行，实现压制和扑灭早期火灾是非常重要的。根据规范变电站消防系统由报警系统、灭火系统和防火封堵组成。一、变电站的报警系统变电站的报警系统由探测系统和联动控制系统组成。1.0探测系统探测系统由烟感探测器、温感探测器、烟温复合式探测器、可燃气体探测器、红外对射探测器、感温电缆、信号输入模块、手动报警按钮等组成。针对不同的保护区域设置不同的探测器，实现对不同类型的火灾探测。1.1探测器的选择感烟型探测器用于一般建筑物的火灾报警。红外对射型和复合感烟、感温型探测器主要针对室顶梁高大于300mm的建筑。一般用于GIS室。感温电缆主要用于电缆桥架上的电缆，一般以正弦波的方式敷设在电缆上方。可燃气体型是为了防止有可能产生天然气或煤气泄露，并可能顺电缆隧道进入变电站可燃气体。设置在电缆隧道的进端。变压器室的探测：由于变压器室高度一般都大于8米，最高的能达到14米。因此用传统的探测方式，不能满足规范要求。我们采用感温电缆加变电站内的继电保护提供的信号，作为变压器的火灾探测信号。1.2联动控制采集探测系统的火灾报警信号，发出火灾声光信号。在满足灭火条件情况下，自动启动或手动启动相关的灭火设备，关闭相应的防火阀，切断非消防电源。系统由报警主机、控制用操作盘、后备电源组成。1.3系统功能系统具有采集全变电站内的建筑物和电气设备的火灾信号。并根据火灾情况启动相关的灭火设备，关闭相关的防火阀，开启电缆隧道的通风系统，驱动警铃或声光报警器，发出火警信号，并可以根据要求将火灾信号上传到中心变电站或调度中心。二、灭火系统变电站灭火系统分水喷雾灭火系统、气体灭火系统和移动式灭火系统。对于主变压器在室外布置的变电站，采用水喷雾灭火系统；对室内主变压器、电容器室、电缆夹层、接地变压器等采用气体灭火系统。2.1水喷雾灭火系统水喷雾灭火系统由水雾喷头、供水网管、雨淋阀(或电动蝶阀)、泵房组成。2.1.1水喷雾原理水喷雾灭火设备是利用水雾的冷却、水雾挥发的水蒸气窒息、水雾的冲击力以及水雾在燃烧物表面形成的水膜进行灭火的设备。其灭火原理如下：a水雾的冷却作用：水喷雾灭火设备的特点是雾状水的粒径小，且喷雾面积较小。因此，水喷雾在燃烧区与周围的接触面积比直流水枪射流的接触面积大数万倍，充分发挥水对燃烧物区和爆炸物品的冷却作用，使燃烧区或燃烧物品表面的温度迅速下降，当然燃烧物品的温度达到燃点以下时，火焰熄灭，燃烧停止。b水雾的窒息作用：水雾喷到燃烧区后，由于水雾的温度瞬时升高，微小粒径的雾状水将迅速汽化，在汽化过程中吸收大量热，使燃烧区的温度进一步大幅度下降，与此同时，挥发出大量水蒸气，充斥燃烧区空间，这种不燃水蒸气的增加，导致燃烧区氧气的浓度不断下降，使燃烧空间严重缺氧，火焰因窒息熄灭。c水膜的覆盖作用喷雾射流扩散面积大，在较短的时间内，使燃烧物的表面形成一层水膜，起到隔绝空气和冷却物品的作用，使可燃物难以继续燃烧。d冲击乳化作用：喷雾射流的起始流速(即离开喷头时的流速)很大，具有较大的能量。当与非水溶性的液体，特别与油的油面接触时，由于冲击力的作用，在油品的液面形成“油息水”、“水包油”、“油上水”的混合物。该混合物呈牛乳状，飘浮在可燃液体的表面上，虽然这种乳状物的产生和消失是瞬时的，但由于喷雾射流连续作用，因而乳状物也是具有连续性的特征，由于这种乳状物是不燃的(或难以燃烧的)，故起着阻燃的作用。e稀释作用喷雾水与水溶性液体能很好融合，因而使水溶液体稀释，浓度降低。当降到一定浓度后，就不会继续燃烧。在实际火灾上，喷雾水的灭火作用往往是起综合作用的，对某些固定部位，可能其中一、两个要素起着重要作用，而其它灭火是辅助的。2.1.2喷雾喷头系统喷头布局分三层，按变压器外型特征布点。顶部层对变压器顶部覆盖，中层、下层对变压器侧面覆盖，另设两点对油枕覆盖。水雾喷射强度为大于20升/秒.平方米。水雾的粒径小于07mm，水雾具有喷射...
