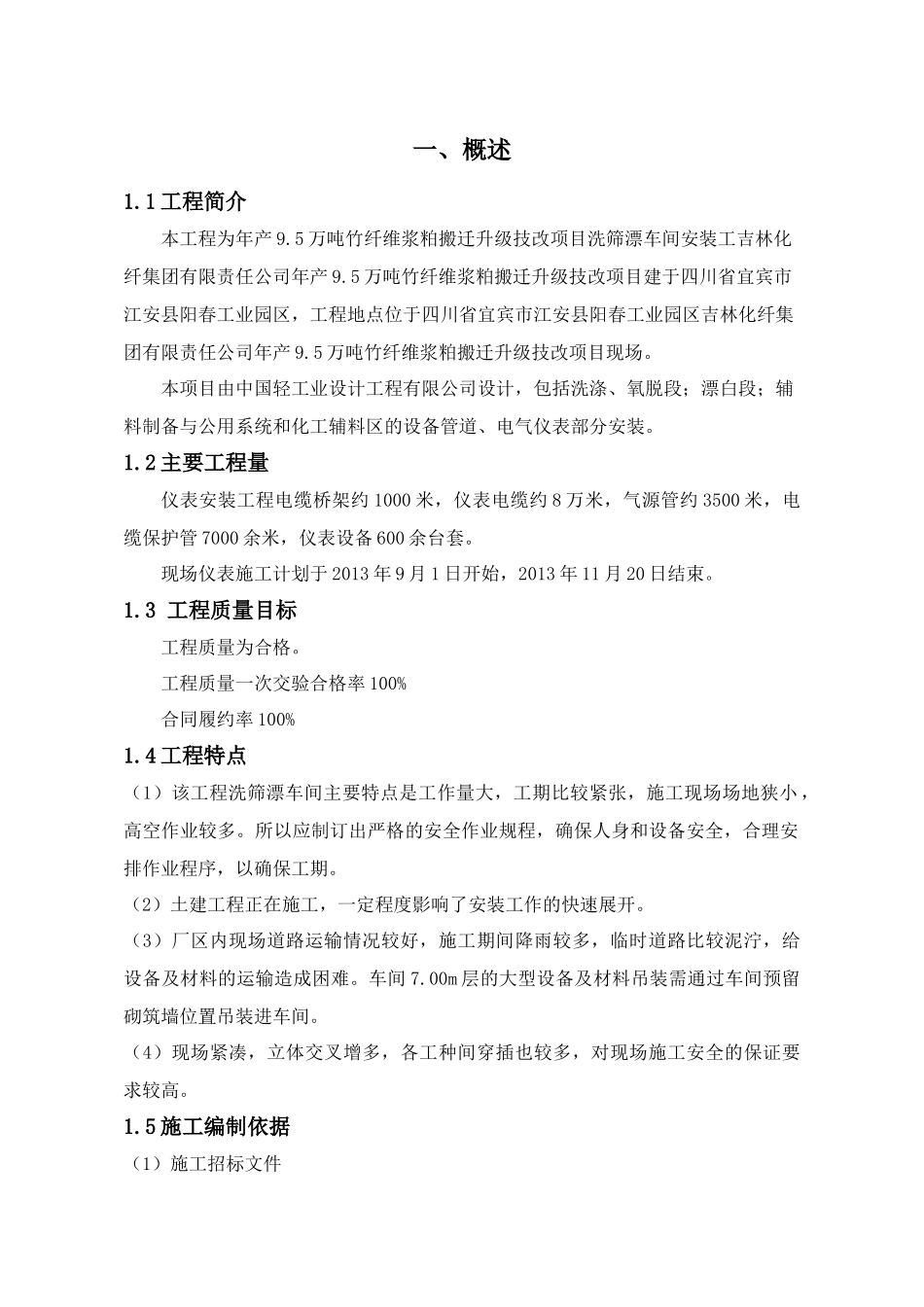

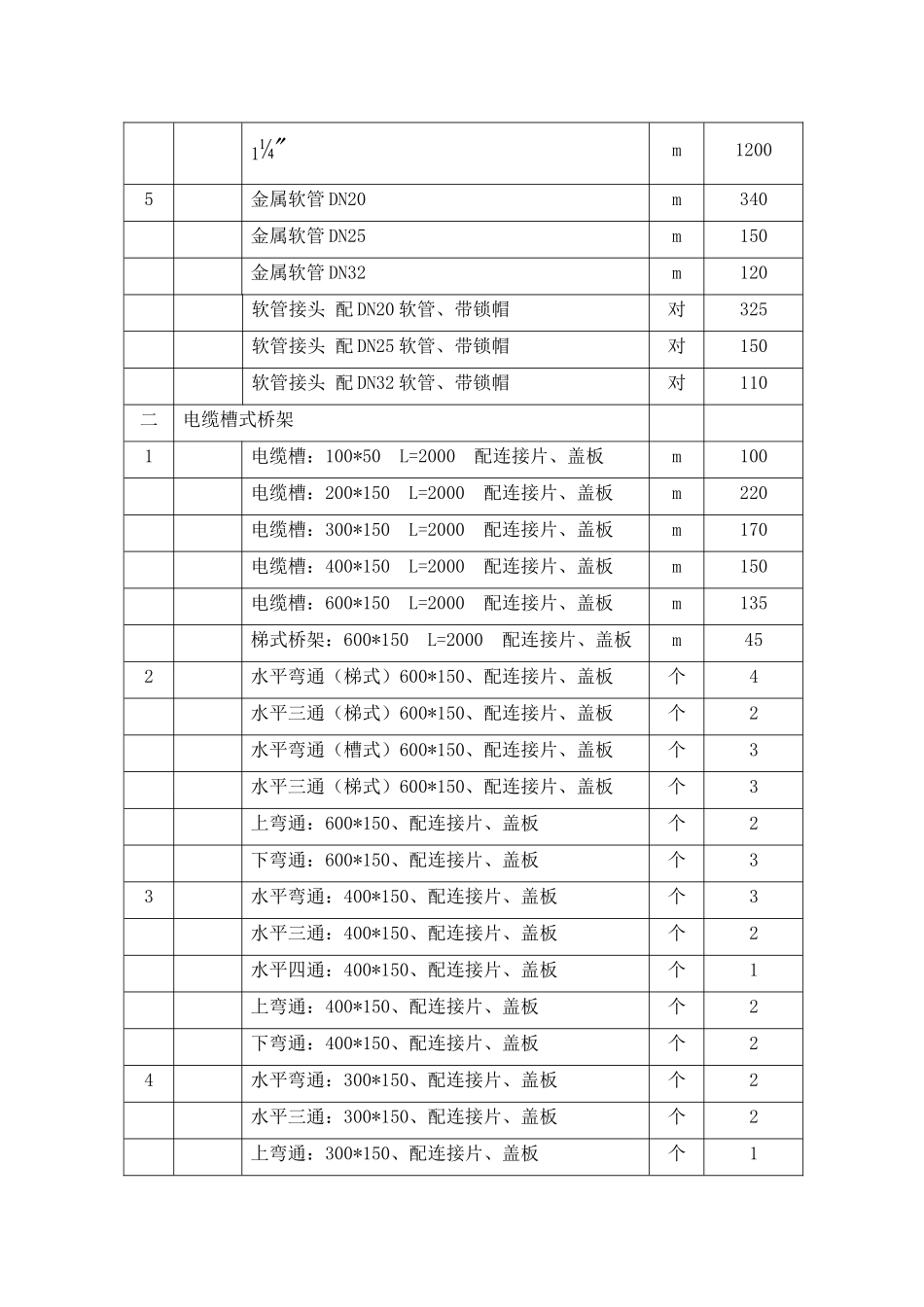

一、概述1.1工程简介本工程为年产9.5万吨竹纤维浆粕搬迁升级技改项目洗筛漂车间安装工吉林化纤集团有限责任公司年产9.5万吨竹纤维浆粕搬迁升级技改项目建于四川省宜宾市江安县阳春工业园区，工程地点位于四川省宜宾市江安县阳春工业园区吉林化纤集团有限责任公司年产9.5万吨竹纤维浆粕搬迁升级技改项目现场。本项目由中国轻工业设计工程有限公司设计，包括洗涤、氧脱段；漂白段；辅料制备与公用系统和化工辅料区的设备管道、电气仪表部分安装。1.2主要工程量仪表安装工程电缆桥架约1000米，仪表电缆约8万米，气源管约3500米，电缆保护管7000余米，仪表设备600余台套。现场仪表施工计划于2013年9月1日开始，2013年11月20日结束。1.3工程质量目标工程质量为合格。工程质量一次交验合格率100%合同履约率100%1.4工程特点（1）该工程洗筛漂车间主要特点是工作量大，工期比较紧张，施工现场场地狭小，高空作业较多。所以应制订出严格的安全作业规程，确保人身和设备安全，合理安排作业程序，以确保工期。（2）土建工程正在施工，一定程度影响了安装工作的快速展开。（3）厂区内现场道路运输情况较好，施工期间降雨较多，临时道路比较泥泞，给设备及材料的运输造成困难。车间7.00m层的大型设备及材料吊装需通过车间预留砌筑墙位置吊装进车间。（4）现场紧凑，立体交叉增多，各工种间穿插也较多，对现场施工安全的保证要求较高。1.5施工编制依据（1）施工招标文件（2）施工投标文件（3）施工合同（4）施工图纸（5）施工现场实际情况（6）国家相关施工及验收规范:《工业自动化仪表工程施工及验收规范》GB50093-2002《石油化工仪表工程施工技术规程》SH/T3521-2007《石油天然气建设工程施工质量验收规范自动化仪表工程》SY4205-2007《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》GB50257-96《工业金属管道工程施工及验收规范》（GB50235-97）《石油化工有毒、可燃介质管道工程施工及验收规范》（SH3501）1.6安装工程量表：序号类别名称及规格计量单位需求数量一管材及型钢1角钢托臂∟50×∟50×5米2802钢板50×50δ=6个5槽钢8#米200槽钢10#米703无缝钢管（SS304）Φ14×2（304）m370φ8m2300Φ23（304）m3φ32×2.5m510φ57×3.5m150φ89×3.5m404镀锌水煤气管3/4"m40001"m15001¼"m12005金属软管DN20m340金属软管DN25m150金属软管DN32m120软管接头配DN20软管、带锁帽对325软管接头配DN25软管、带锁帽对150软管接头配DN32软管、带锁帽对110二电缆槽式桥架1电缆槽：100*50L=2000配连接片、盖板m100电缆槽：200*150L=2000配连接片、盖板m220电缆槽：300*150L=2000配连接片、盖板m170电缆槽：400*150L=2000配连接片、盖板m150电缆槽：600*150L=2000配连接片、盖板m135梯式桥架：600*150L=2000配连接片、盖板m452水平弯通（梯式）600*150、配连接片、盖板个4水平三通（梯式）600*150、配连接片、盖板个2水平弯通（槽式）600*150、配连接片、盖板个3水平三通（梯式）600*150、配连接片、盖板个3上弯通：600*150、配连接片、盖板个2下弯通：600*150、配连接片、盖板个33水平弯通：400*150、配连接片、盖板个3水平三通：400*150、配连接片、盖板个2水平四通：400*150、配连接片、盖板个1上弯通：400*150、配连接片、盖板个2下弯通：400*150、配连接片、盖板个24水平弯通：300*150、配连接片、盖板个2水平三通：300*150、配连接片、盖板个2上弯通：300*150、配连接片、盖板个1下弯通：300*150、配连接片、盖板个25水平弯通：200*150、配连接片、盖板个4水平三通：200*150、配连接片、盖板个1下弯通：200*150、配连接片、盖板个4上弯通：200*150、配连接片、盖板个46异径三通：600*150/400×150配连接片、盖板个1异径三通：600*150/300×150配连接片、盖板个1异径三通：400*150/200×150配连接片、盖板个1异径垂直三通：500*150/300×150配连接片、盖板个17异径接头：600*150/400×150配连接片、盖板个1异径接头：600*150/200×150配连接片、盖板个3异径接头：400*150/200×150配连接片、盖板个2异径接头：300*150/200×150配连接片、盖板个18银粉漆Kg60三电缆（一）计算机电缆1ZR-DJY...
