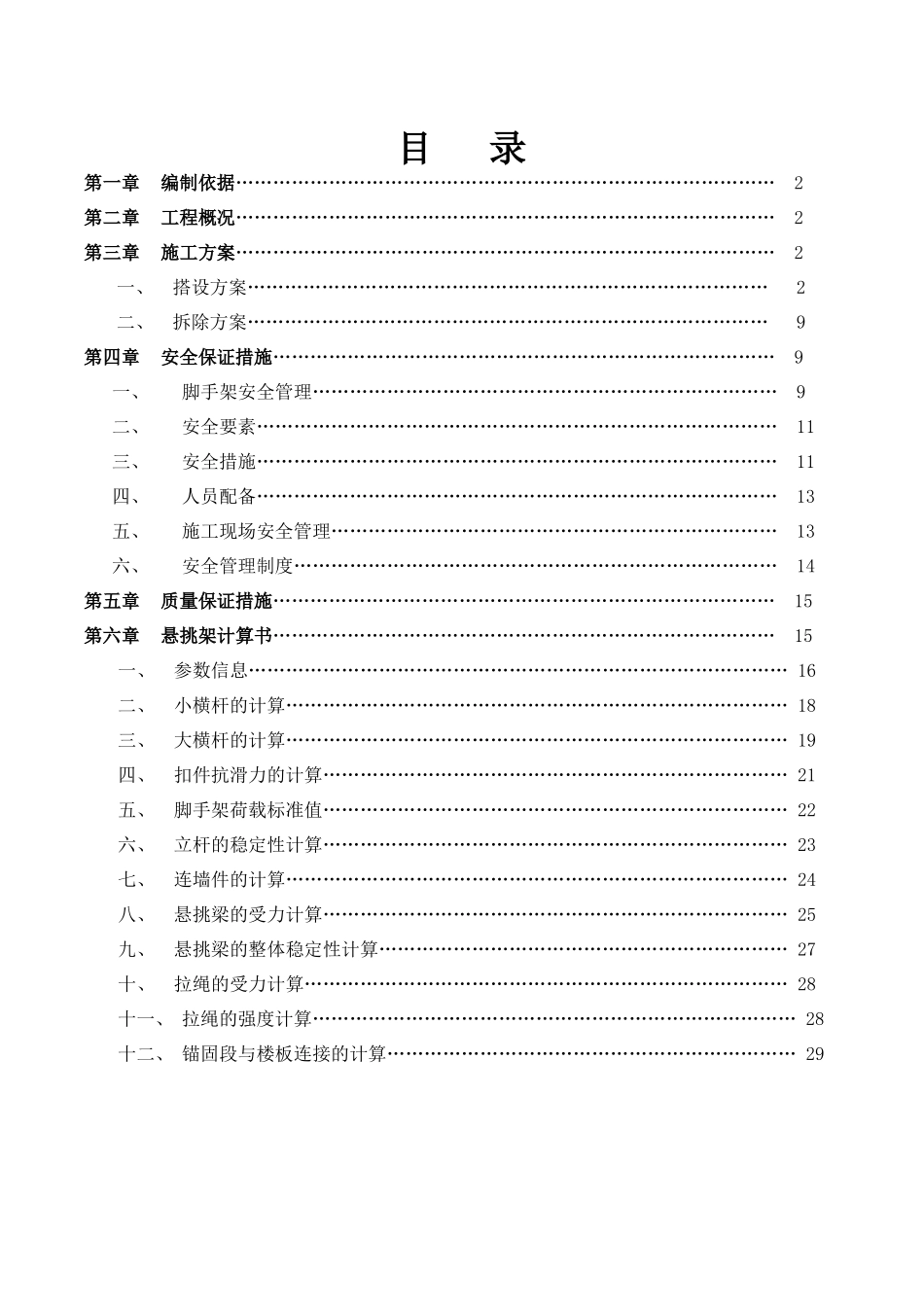

目录第一章编制依据……………………………………………………………………………2第二章工程概况……………………………………………………………………………2第三章施工方案……………………………………………………………………………2一、搭设方案…………………………………………………………………………2二、拆除方案…………………………………………………………………………9第四章安全保证措施………………………………………………………………………9一、脚手架安全管理…………………………………………………………………9二、安全要素…………………………………………………………………………11三、安全措施…………………………………………………………………………11四、人员配备…………………………………………………………………………13五、施工现场安全管理………………………………………………………………13六、安全管理制度……………………………………………………………………14第五章质量保证措施………………………………………………………………………15第六章悬挑架计算书………………………………………………………………………15一、参数信息……………………………………………………………………………16二、小横杆的计算………………………………………………………………………18三、大横杆的计算………………………………………………………………………19四、扣件抗滑力的计算…………………………………………………………………21五、脚手架荷载标准值…………………………………………………………………22六、立杆的稳定性计算…………………………………………………………………23七、连墙件的计算………………………………………………………………………24八、悬挑梁的受力计算…………………………………………………………………25九、悬挑梁的整体稳定性计算…………………………………………………………27十、拉绳的受力计算……………………………………………………………………28十一、拉绳的强度计算……………………………………………………………………28十二、锚固段与楼板连接的计算…………………………………………………………29第一章编制依据《施工图纸》、《施工组织设计》、《施工手册》、《建设工程安全管理与技术手册》和《建筑施工扣件式钢管脚手架安全技术规范》第二章工程概况新乡市“XXXX”位于XXXX东段路北侧，二期工程12#住宅楼，地上11~12层，地下1层，结构形式为钢筋混凝土剪力墙结构，高度40.2m。第三章施工方案一、搭设方案（一）材料要求1、钢管材料：钢管材质符合YB243-63标准，GB700-79中的3号钢要求，外径48毫米，壁厚3.5毫米，每1000毫米的长度重量为3.84千克的钢管。不得有裂缝、变形、凹瘪、弯曲和严重锈蚀现象。2、扣件材质扣件材质按GB968-67《普通碳素结构钢技术条件》中A3钢的规定。使用中发现有夹灰、裂缝、变形铆钉送脱或损坏螺丝有滑下等情况，一律禁止使用，扣件的紧固力距为39.2~49牛·米。旋转扣件的两旋转面间隙应小于1mm。本工程脚手架所用的材料严格按照国家标准要求执行。（二）施工方法1、根据建筑外轮廓和双排脚手架的构造尺寸规定：立杆纵距和横杆部距≤2.0.现选用立杆横距Lb=0.90m，纵距La=1.5m，内立杆距外墙面0.3m，（有飘板及挑檐的地方内立杆距外墙面0.35m-0.4m根据现场而定）脚手架部距h=1.8m，（根据楼层高度可适当调整，部距中间增加防护杆），小横杆间距1.2m，连墙杆为2步3跨。2、本工程采用钢管扣件式悬挑脚手架，架宽900㎜，外架距离墙面300㎜，步距均为1800㎜，高度为34.2米。脚手架高出屋顶或女儿墙1.5m。3、14工字钢搭设在三层上，将不短于3m的工字钢悬挑杆按1.5m的间距沿楼板面周边均匀布置，悬挑杆在楼面的固定采用3￠20㎜吊环，（如遇比楼面高出部分在砼构件上预留250*250的洞口）工字钢悬挑结构的横担管端部50㎜范围内开洞口，把￠16钢丝绳穿工字钢开的洞口内，防止钢丝绳滑动，工字钢挑梁每根用￠16钢丝绳斜拉卸荷。每三层用￠14钢丝绳...
