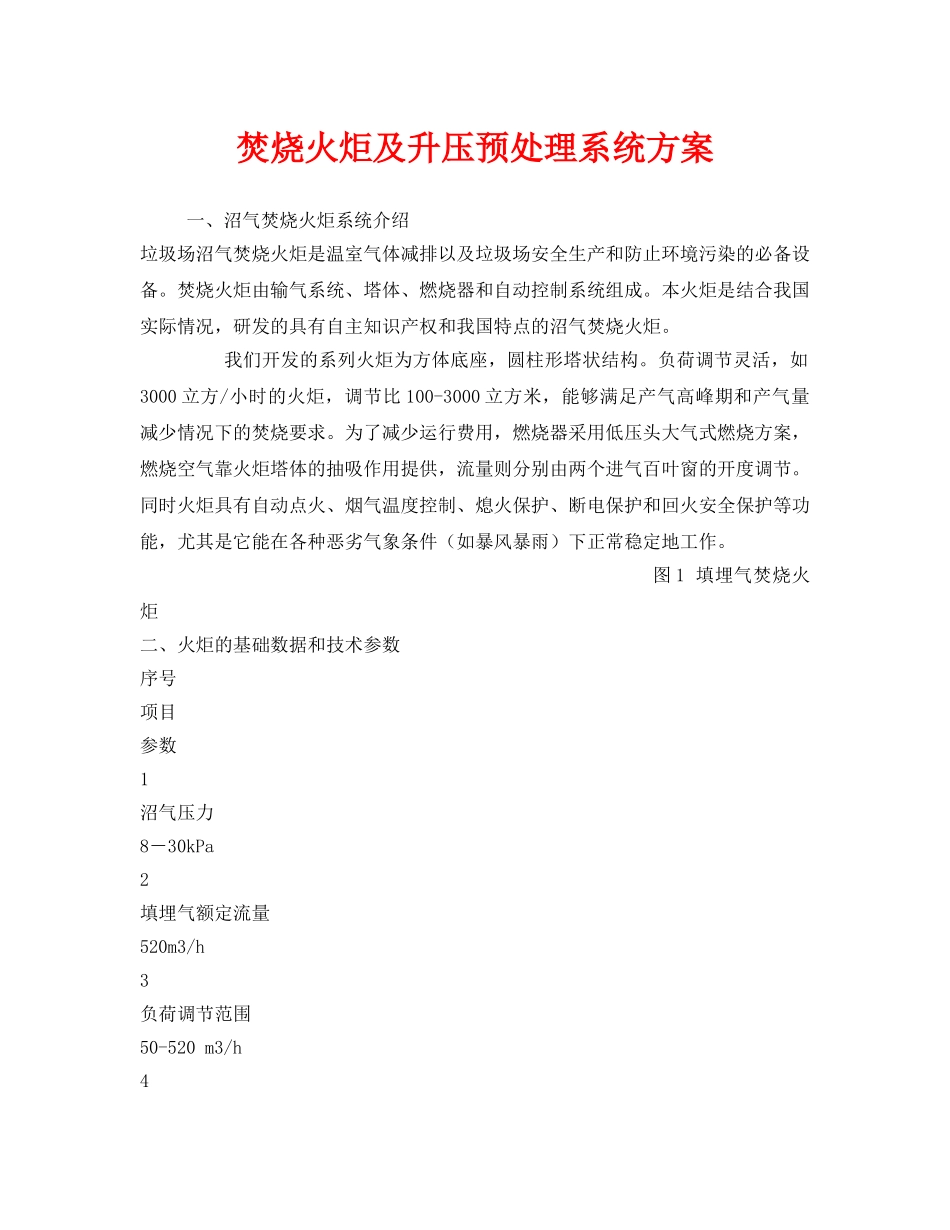

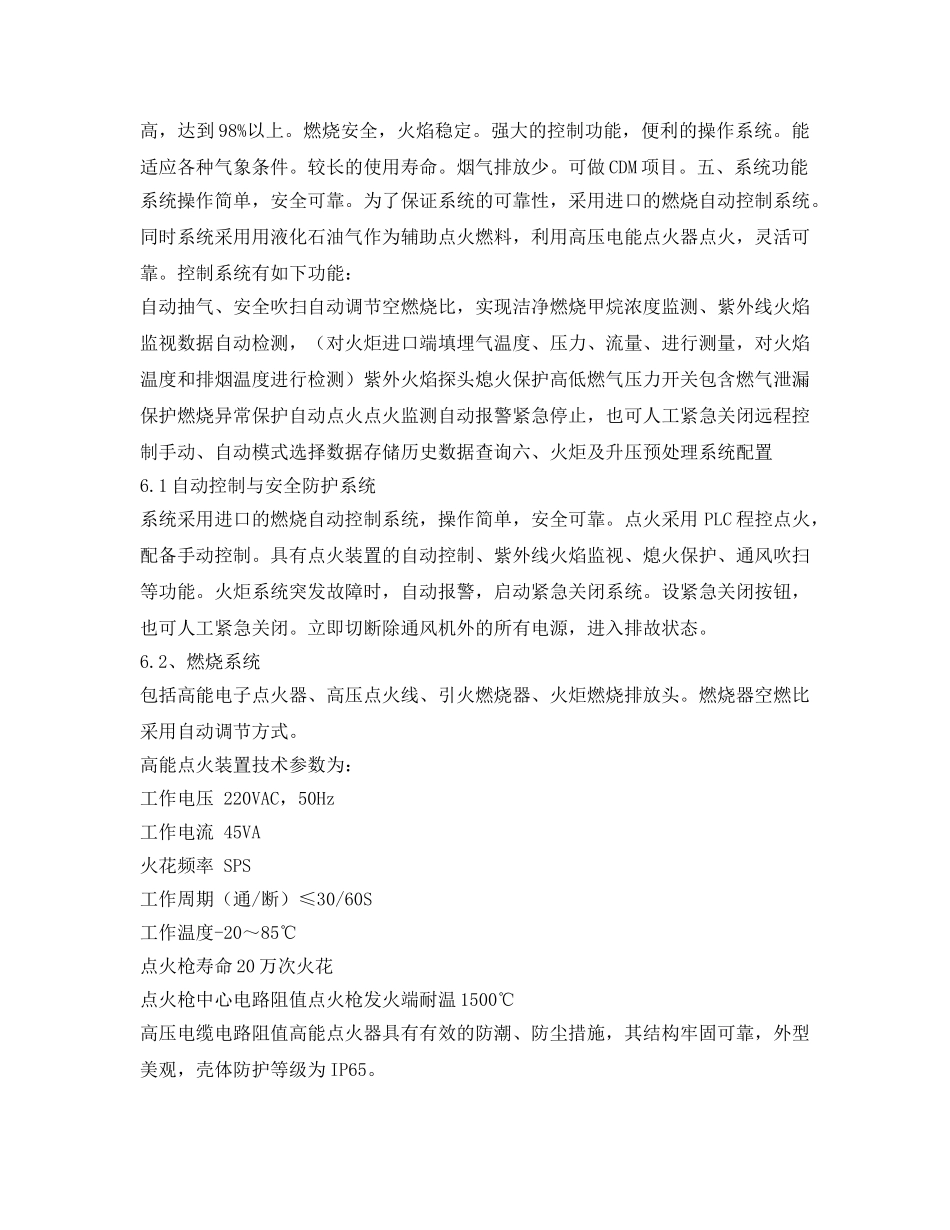

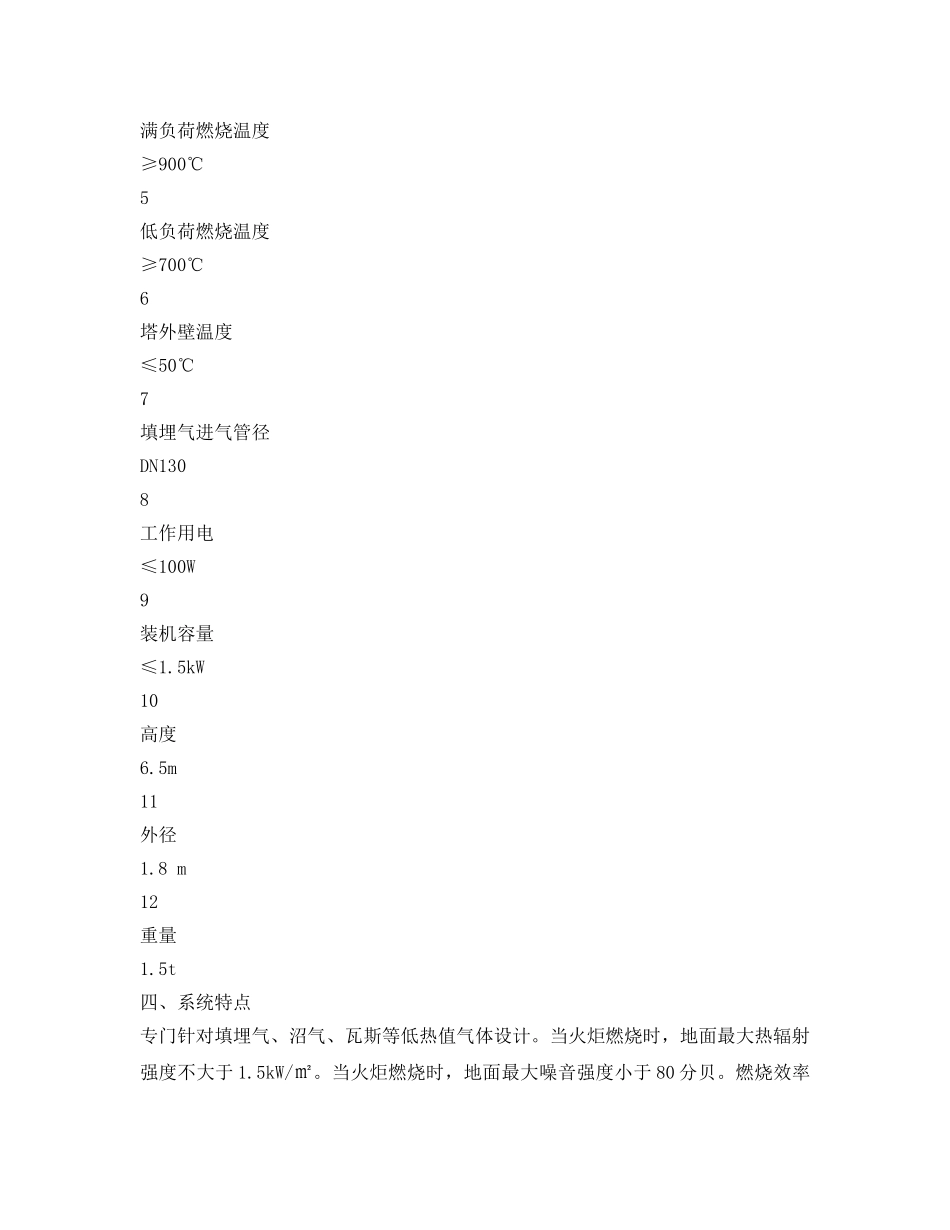

《安全管理环保》之焚烧火炬及升压预处理系统方案 VIP免费

焚烧火炬及升压预处理系统方案一、沼气焚烧火炬系统介绍垃圾场沼气焚烧火炬是温室气体减排以及垃圾场安全生产和防止环境污染的必备设备。焚烧火炬由输气系统、塔体、燃烧器和自动控制系统组成。本火炬是结合我国实际情况，研发的具有自主知识产权和我国特点的沼气焚烧火炬。我们开发的系列火炬为方体底座，圆柱形塔状结构。负荷调节灵活，如3000立方/小时的火炬，调节比100-3000立方米，能够满足产气高峰期和产气量减少情况下的焚烧要求。为了减少运行费用，燃烧器采用低压头大气式燃烧方案，燃烧空气靠火炬塔体的抽吸作用提供，流量则分别由两个进气百叶窗的开度调节。同时火炬具有自动点火、烟气温度控制、熄火保护、断电保护和回火安全保护等功能，尤其是它能在各种恶劣气象条件（如暴风暴雨）下正常稳定地工作。图1填埋气焚烧火炬二、火炬的基础数据和技术参数序号项目参数1沼气压力8－30kPa2填埋气额定流量520m3/h3负荷调节范围50-520m3/h4满负荷燃烧温度≥900℃5低负荷燃烧温度≥700℃6塔外壁温度≤50℃7填埋气进气管径DN1308工作用电≤100W9装机容量≤1.5kW10高度6.5m11外径1.8m12重量1.5t四、系统特点专门针对填埋气、沼气、瓦斯等低热值气体设计。当火炬燃烧时，地面最大热辐射强度不大于1.5kW/㎡。当火炬燃烧时，地面最大噪音强度小于80分贝。燃烧效率高，达到98%以上。燃烧安全，火焰稳定。强大的控制功能，便利的操作系统。能适应各种气象条件。较长的使用寿命。烟气排放少。可做CDM项目。五、系统功能系统操作简单，安全可靠。为了保证系统的可靠性，采用进口的燃烧自动控制系统。同时系统采用用液化石油气作为辅助点火燃料，利用高压电能点火器点火，灵活可靠。控制系统有如下功能：自动抽气、安全吹扫自动调节空燃烧比，实现洁净燃烧甲烷浓度监测、紫外线火焰监视数据自动检测，（对火炬进口端填埋气温度、压力、流量、进行测量，对火焰温度和排烟温度进行检测）紫外火焰探头熄火保护高低燃气压力开关包含燃气泄漏保护燃烧异常保护自动点火点火监测自动报警紧急停止，也可人工紧急关闭远程控制手动、自动模式选择数据存储历史数据查询六、火炬及升压预处理系统配置6.1自动控制与安全防护系统系统采用进口的燃烧自动控制系统，操作简单，安全可靠。点火采用PLC程控点火，配备手动控制。具有点火装置的自动控制、紫外线火焰监视、熄火保护、通风吹扫等功能。火炬系统突发故障时，自动报警，启动紧急关闭系统。设紧急关闭按钮，也可人工紧急关闭。立即切断除通风机外的所有电源，进入排故状态。6.2、燃烧系统包括高能电子点火器、高压点火线、引火燃烧器、火炬燃烧排放头。燃烧器空燃比采用自动调节方式。高能点火装置技术参数为：工作电压220VAC，50Hz工作电流45VA火花频率SPS工作周期（通/断）≤30/60S工作温度-20～85℃点火枪寿命20万次火花点火枪中心电路阻值点火枪发火端耐温1500℃高压电缆电路阻值高能点火器具有有效的防潮、防尘措施，其结构牢固可靠，外型美观，壳体防护等级为IP65。6.3、输气系统连接升压系统到塔体之间的距离，具有输气、阻火功能，包括液动气阀、阻火器、管道、电磁阀等。6.4、塔体双层隔热筒结构，塔体采用不锈钢材料制作，内部用固定网罩将阻燃保温棉固定好，最大限度降低塔体的表面温度。6.5、升压预处理系统升压系统主要含有罗茨风机、除沫分离器、控制柜以及相关的管道阀门仪表等。此系统能除去沼气中的水分和粉尘等杂质，同时为沼气的输送提供压力。七、系统维护和保养7.1塔体外观与塔内内衬维护和保养对塔体内外金属表面、塔外管道及火炬部件每年进行一次涂漆。7.2火炬零部件维护和保养1）阻火器：每隔6个月应检查一次，检查阻火层是否有堵塞、积水、变形或腐蚀等现象。被堵塞的阻火层应清洗干净，确保畅通，对于变形或腐蚀的阻火层应更换。清洗阻火器芯件时,应采用高压蒸汽、非腐蚀性溶剂或压缩空气吹扫，不得使用锋利硬件刷洗。重新安装阻火层时，应更新垫片并确认密封面已清洁和无损伤，不得漏气。2）电动阀门：本焚烧火炬采用进口ZBSF-80和ZBSF-15电液执行器型电磁阀。该系列电磁阀为常闭型电磁阀。使用环境温度为-30ºC～80ºC...
