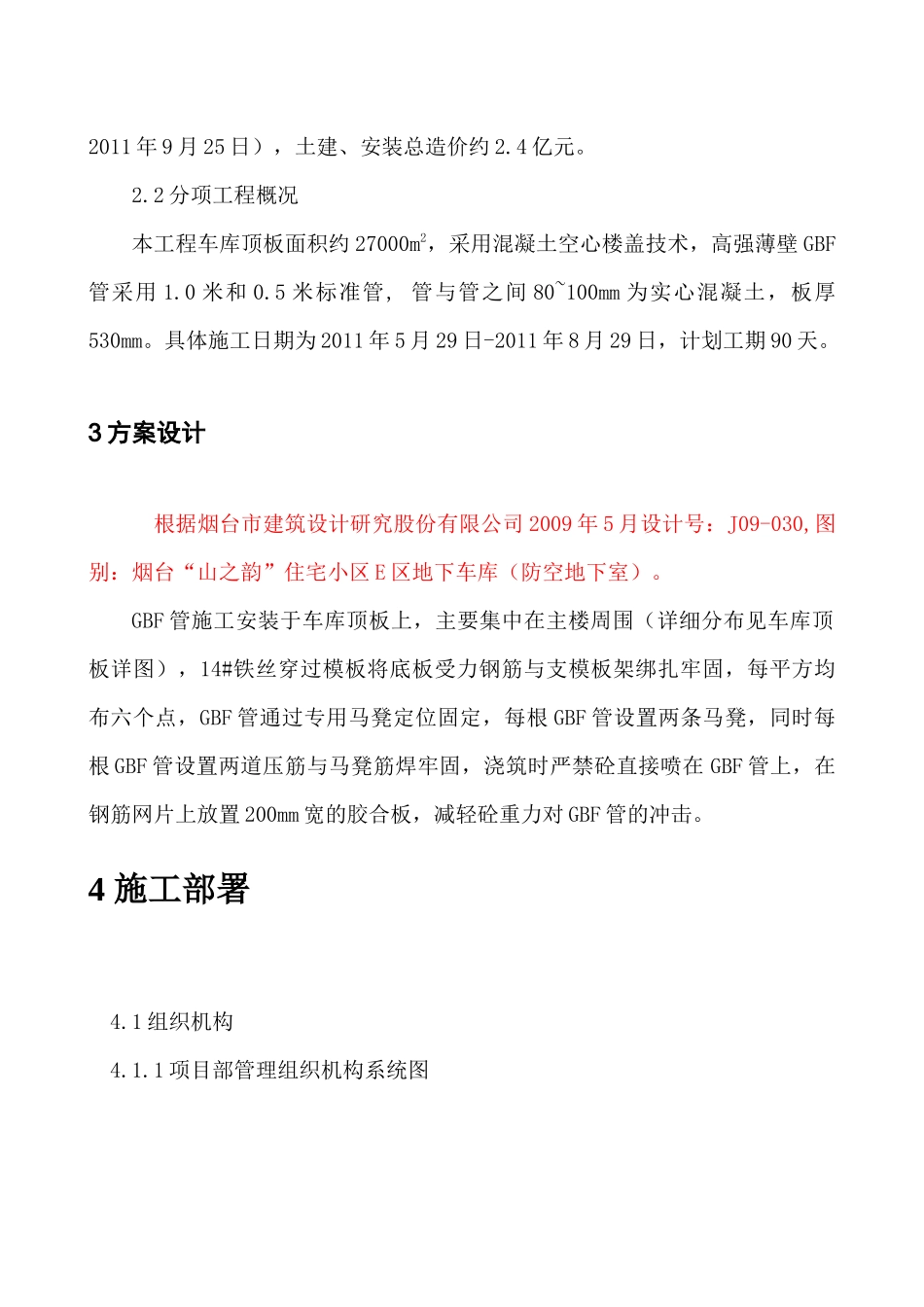

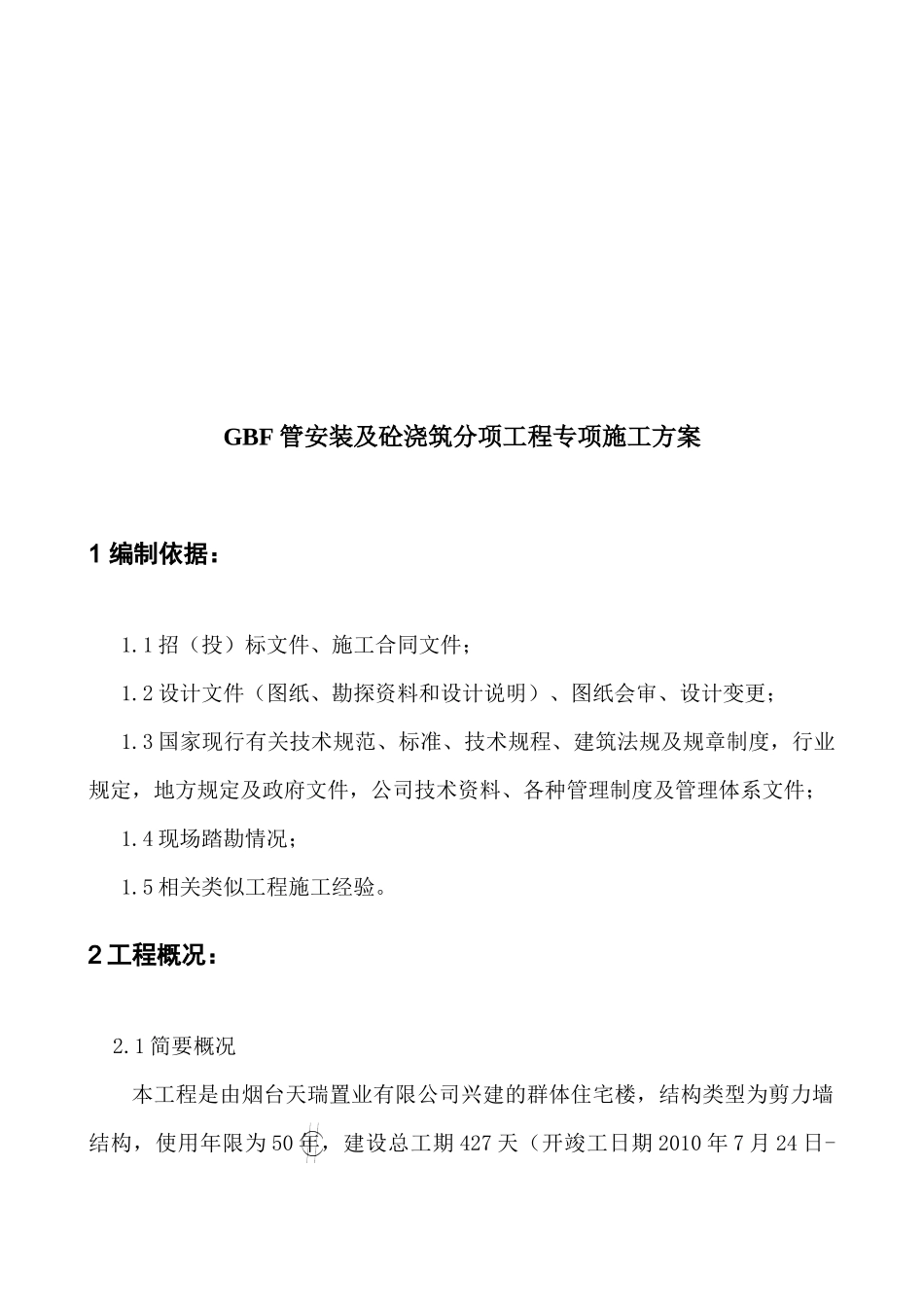

目录GBF管安装及砼浇筑分项工程专项施工方案1编制依据：1.1招（投）标文件、施工合同文件；1.2设计文件（图纸、勘探资料和设计说明）、图纸会审、设计变更；1.3国家现行有关技术规范、标准、技术规程、建筑法规及规章制度，行业规定，地方规定及政府文件，公司技术资料、各种管理制度及管理体系文件；1.4现场踏勘情况；1.5相关类似工程施工经验。2工程概况：2.1简要概况本工程是由烟台天瑞置业有限公司兴建的群体住宅楼，结构类型为剪力墙结构，使用年限为50年，建设总工期427天（开竣工日期2010年7月24日-2011年9月25日），土建、安装总造价约2.4亿元。2.2分项工程概况本工程车库顶板面积约27000m2，采用混凝土空心楼盖技术，高强薄壁GBF管采用1.0米和0.5米标准管,管与管之间80~100mm为实心混凝土，板厚530mm。具体施工日期为2011年5月29日-2011年8月29日，计划工期90天。3方案设计根据烟台市建筑设计研究股份有限公司2009年5月设计号：J09-030,图别：烟台“山之韵”住宅小区E区地下车库（防空地下室）。GBF管施工安装于车库顶板上，主要集中在主楼周围（详细分布见车库顶板详图），14#铁丝穿过模板将底板受力钢筋与支模板架绑扎牢固，每平方均布六个点，GBF管通过专用马凳定位固定，每根GBF管设置两条马凳，同时每根GBF管设置两道压筋与马凳筋焊牢固，浇筑时严禁砼直接喷在GBF管上，在钢筋网片上放置200mm宽的胶合板，减轻砼重力对GBF管的冲击。4施工部署4.1组织机构4.1.1项目部管理组织机构系统图主任工程师项目副经理技术员安全员施工员材料员质量员劳务分包专业分包项目经理4.1.2项目部主要管理人员项目部管理人员组成一览表表1工作岗位姓名职称工作职责范围项目副经理（兼施工员）高伍助理工程师协助项目经理管理工程进度、质量、安全、文明施工主任工程师苏茂福助理工程师负责工程土建施工技术管理技术员（信息管理员）孙远振助理工程师协助主任工程师做好技术工作技术员李庆助理工程师协助主任工程师做好技术工作质检员蔡全恩负责工程施工现场质量管理全面工作。安全员尹聚合负责施工现场安全管理和文明施工管理。材料员刘福武负责工程材料、设备采购供应工作4.2施工区划分根据工程特点及施工工艺、工期的需要以及劳务公司各自负责的楼，对施工分区如下：18#、19#、20#、23#楼为Ⅰ区，21#、22#、25#楼为Ⅱ区，24#、26#、27#楼为Ⅲ区。4.3施工顺序加工专用马凳→固定底板受力筋→马凳固定定位→GBF管安装→砼浇筑→砼养护验收4.4施工资源部署分包规划表表2NO.分包项目分包队伍备注1GBF管的安装及车库顶板砼浇筑金信、建祥、唐林劳务公司合格分包方名录中选择说明：待定的分包队伍在施工前一个月根据市场价格及公司招投标有关规定确定劳务供应规划表322#、25#、21#楼区域GBF管的安装24#、26#、27#楼区域GBF管的安装18#、19#、20#、23#楼区域GBF管的安装4人4人4人主要施工物资、设备供应规划表44.5工期要求及施工进度计划GBF管安装及砼浇筑方案分项工程计划2010年5月29日开工，8月29日竣工，工期90天，施工进度计划详见详见烟台山之韵住宅小区五标段工程施工进度计划表。4.6安全目标根据项目编制的“职业健康安全目标和管理方案”要求，达到最终安全管理目标的实现。4.7质量目标达到合格标准，满足GBF管的施工质量要求，同时减少GBF管的损耗。5施工准备工作5.1技术准备组织项目部成员熟悉施工图纸，搜集相关施工及验收规范，了解现场工程情况，进行图纸会审；做好测量控制网的工作，组织材料进场，制定环保及安全措施。根据现场的实际情况，完成施工现场总平面布置。主任工程师组织确定施工工艺，负责编制、施工进度计划、材料设备供应计划等各种计划；对现NO.物资名称供应单位备注1GBF管2HRB400810场管理人员和施工人员进行技术交底。5.2劳动力准备根据工程施工区段的划分及工期要求制定劳动力需求计划，所有施工人员在进场后，均对其进行岗位技术培训和安全技术交底，考核合格后方可上岗。劳动力安排表单位：人5.3材料器材准备：主要材料：GBF管，HRB400810，预拌砼5.3.1专用马凳采用HRB400810钢筋切割、焊接而成，按图施工，预拌砼用C35，S8型，塌落度要求14-16mm。5.3.2所...
