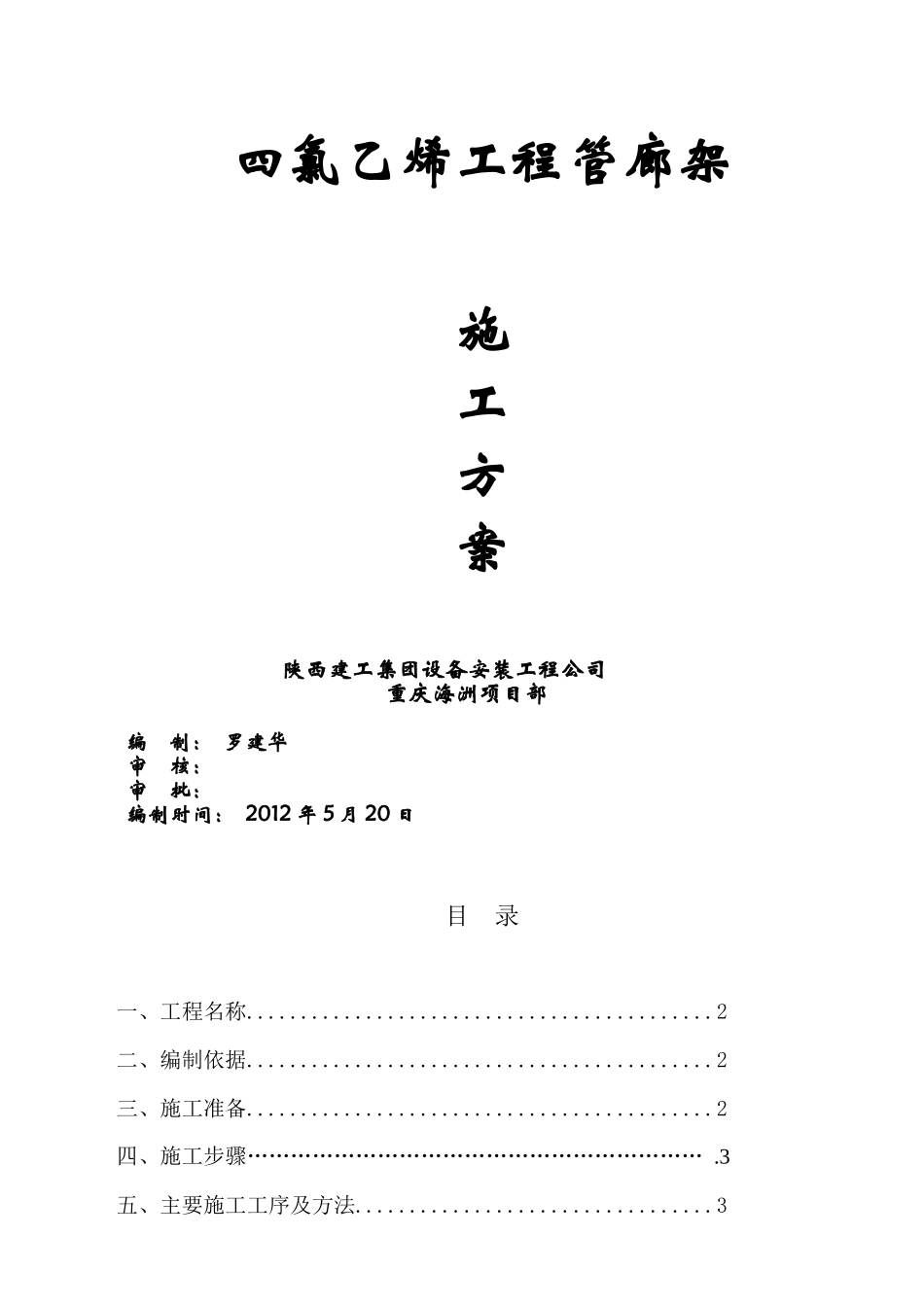

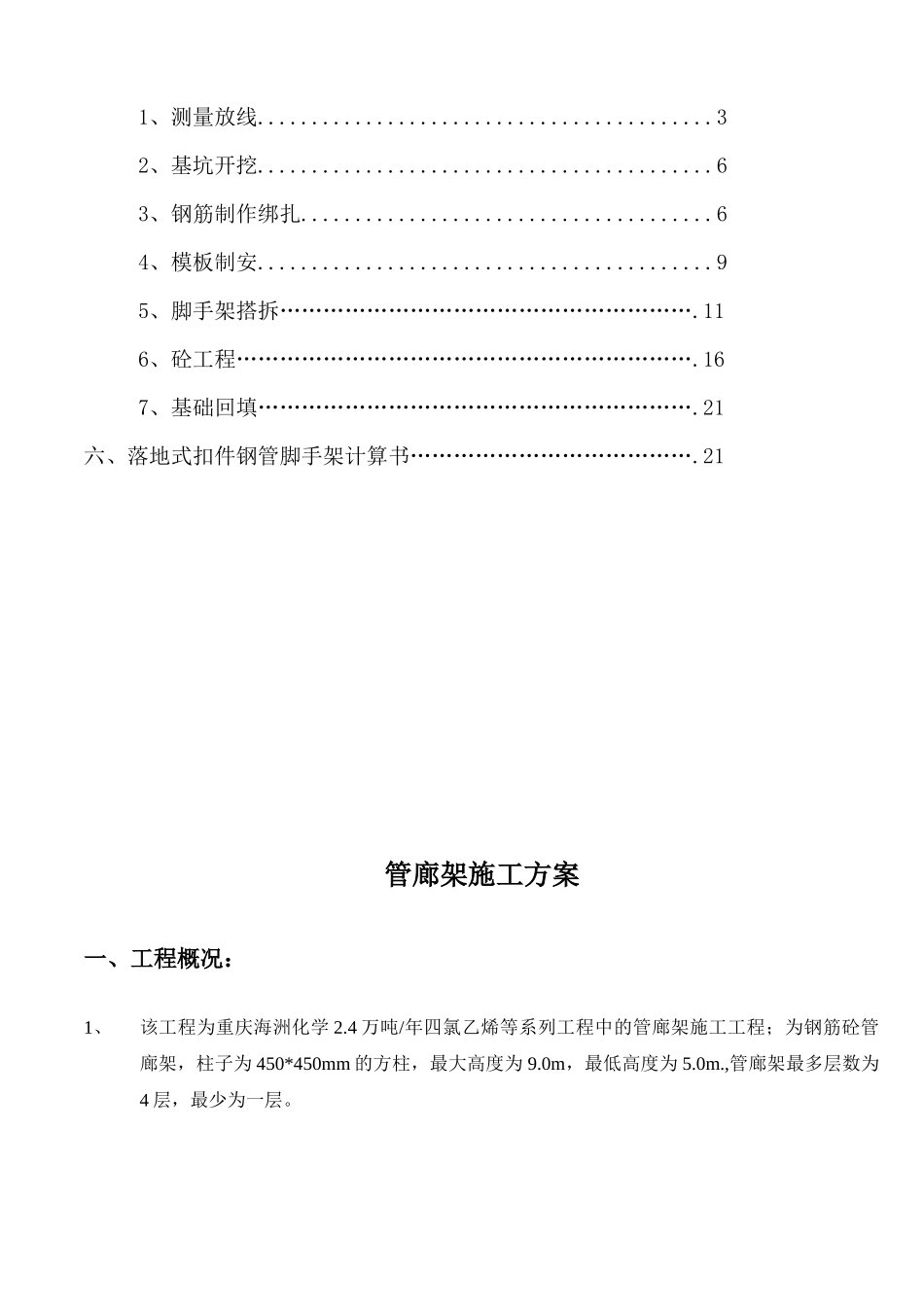

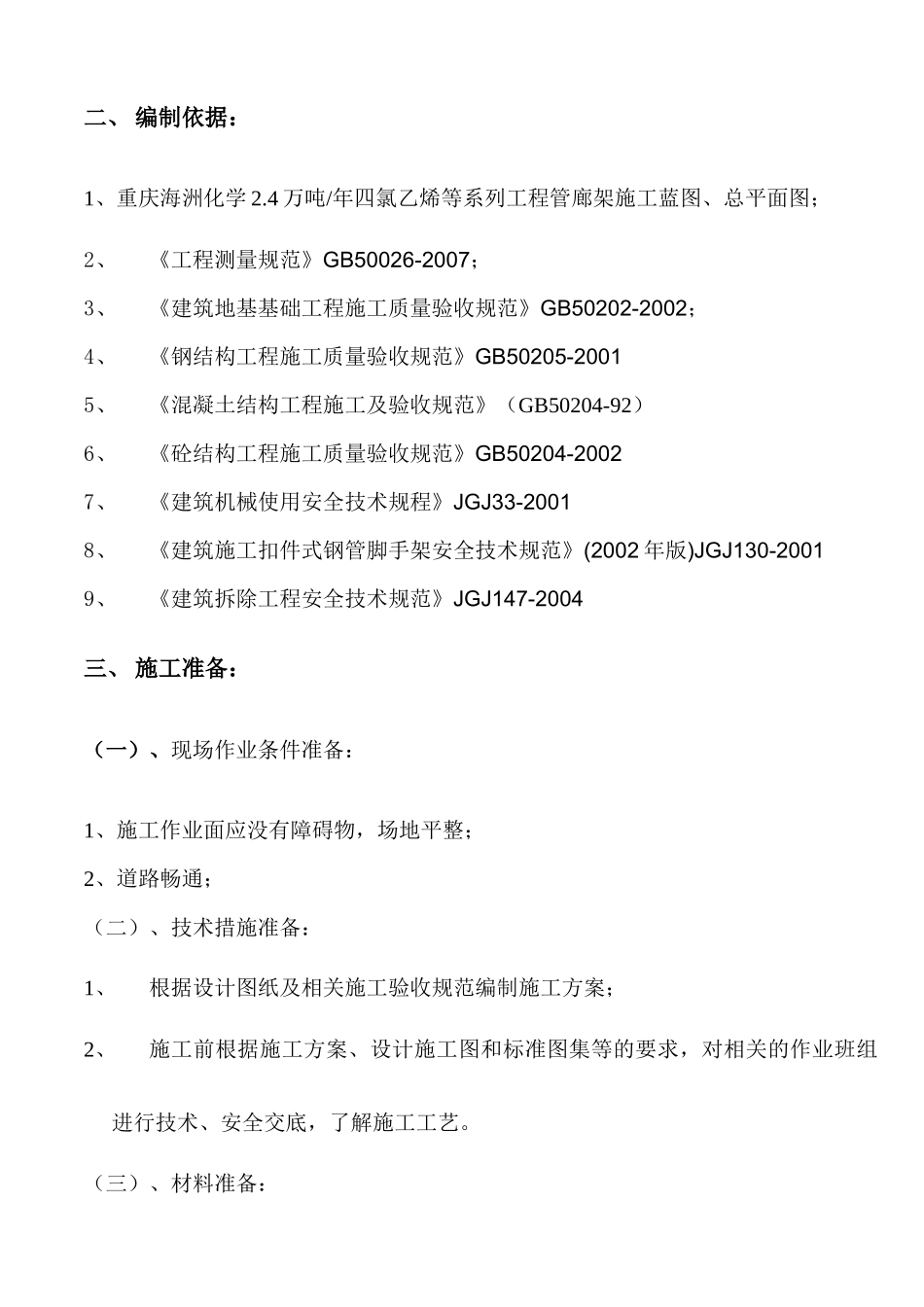

四氯乙烯工程管廊架施工方案陕西建工集团设备安装工程公司重庆海洲项目部编制：罗建华审核：审批：编制时间：2012年5月20日目录一、工程名称...........................................2二、编制依据...........................................2三、施工准备...........................................2四、施工步骤……………………………………………………….3五、主要施工工序及方法.................................31、测量放线..........................................32、基坑开挖..........................................63、钢筋制作绑扎......................................64、模板制安..........................................95、脚手架搭拆………………………………………………….116、砼工程……………………………………………………….167、基础回填…………………………………………………….21六、落地式扣件钢管脚手架计算书………………………………….21管廊架施工方案一、工程概况：1、该工程为重庆海洲化学2.4万吨/年四氯乙烯等系列工程中的管廊架施工工程；为钢筋砼管廊架，柱子为450*450mm的方柱，最大高度为9.0m，最低高度为5.0m.,管廊架最多层数为4层，最少为一层。二、编制依据：1、重庆海洲化学2.4万吨/年四氯乙烯等系列工程管廊架施工蓝图、总平面图；2、《工程测量规范》GB50026-2007；3、《建筑地基基础工程施工质量验收规范》GB50202-2002；4、《钢结构工程施工质量验收规范》GB50205-20015、《混凝土结构工程施工及验收规范》（GB50204-92）6、《砼结构工程施工质量验收规范》GB50204-20027、《建筑机械使用安全技术规程》JGJ33-20018、《建筑施工扣件式钢管脚手架安全技术规范》(2002年版)JGJ130-20019、《建筑拆除工程安全技术规范》JGJ147-2004三、施工准备：（一）、现场作业条件准备：1、施工作业面应没有障碍物，场地平整；2、道路畅通；（二）、技术措施准备：1、根据设计图纸及相关施工验收规范编制施工方案；2、施工前根据施工方案、设计施工图和标准图集等的要求，对相关的作业班组进行技术、安全交底，了解施工工艺。（三）、材料准备：1、施工用的各种材料均经检验合格，按计划准备入场。2、各种架才、机具设备的入场；3、砼采用商砼。四、施工步骤建立测量控制网→基坑开挖→基坑验槽→垫层施工→定位放线→绑扎钢筋→搭设钢管架→预埋铁件安装（铁板）→隐蔽工程验收→模板制作安装→砼浇捣→养护→模板拆除→基坑回填五、主要施工方法及程序：(一)、测量放线：（1）、平面控制a、平面控制应先从整体考虑，遵循先整体、后局部、高精度控制低精度的原则。b、根据工程特点及《工程测量规范》，本工程的首级平面控制为一级导线，加密点在首级控制点的控制下采用分段布置、分段控制的方法。并在必要时进行联测。施测的加密控制点的精度按二级导线精度进行。选点应在通视条件良好、安全、易保护的地方。桩位必须妥善保护，并用红漆作好标记。并在每次使用前进行两点之间、三点之间校核。导线测量的主要技术要求：《工程测量规范》（GB50026─93）等级导线长度(Km)平均边长(Km)测距中测角中误差(″)测距相对中误差测回数方位角闭合差（″）相对闭合差误差(mm)DJ1DJ2DJ6二级2.40.25≤±15≤±8≤1/14000－1316≤1/10000（2）、高程控制网的布设a.工程控制网的布置原则为保证管廊架竖向施工的精度要求，施工现场建立高程控制网，以此作为保证施工竖向精度的首要条件。根据甲方给定的高程控制点及施工现场实际情况，通过在两控制点之间测设附合水准路线加密高程控制点，或利用一个首级高程控制点测设闭合水准路线加密高程控制点，即施工现场半永久性控制点。要定期对首级及加密高程控制点进行联测。b.高程控制网的等级及技术要求高程控制网的精度，不低于四等水准的精度。半永久性控制点一律按测量规程规定的半永久桩的方式埋设，并妥善加以保护。引测的水准控制点，须经复测合格后方可使用。水准测量的技术要求见下表：等级高差全中误差（mm/km)线路长度(m)附合路线平地闭合差(mm)四等10600往一次20√LC、水准点的...
