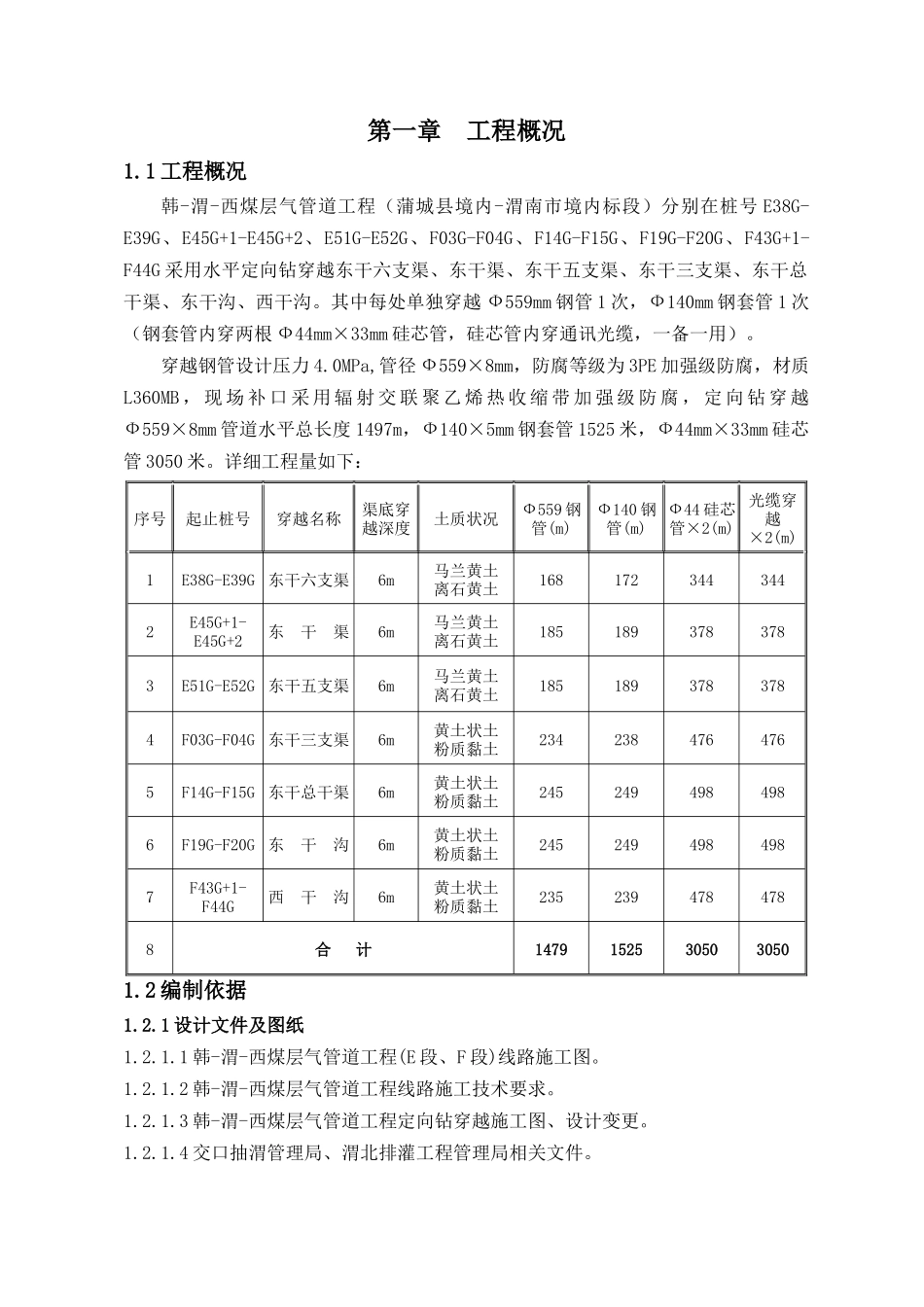

新疆吐哈油田建设有限责任公司韩-渭-西煤层气管道工程技术方案线路工程三标段定向钻穿越施工技术方案编码HWX-SGD.02.03-0005编制单位：新疆吐哈油田建设有限责任公司韩-渭-西煤层气管道项目部2011年03月03日目录第一章工程概况........................................................11.1工程概况..........................................................11.2编制依据..........................................................11.3区域地质概况......................................................21.4工程安排..........................................................3第二章施工总体方案....................................................32.1施工总体方案......................................................32.2管理目标..........................................................32.3组织机构..........................................................42.4施工技术力量劳动组织..............................................42.5关键工序的确定及施工计划..........................................5第三章工程施工方案....................................................53.1穿越施工方案......................................................53.2钻进过程中可能出现问题的应对措施及方案...........................153.3穿越卵、砾石层等复杂地质情况时的施工方案.........................17第四章施工准备工作...................................................204.1技术准备.........................................................204.2物资准备.........................................................214.3施工人员及设备准备...............................................224.4现场准备.........................................................224.5管理文件及资料准备...............................................23第五章施工总进度计划.................................................24第六章各项资源需要量计划.............................................28第七章质量保证措施及HSE管理措施.....................................31第八章工期保证措施....................................................42第九章冬、雨季施工措施................................................45第十章材料、设备的接、保、检、运措施..................................45第十一章降低成本措施..................................................46第十二章信息及文控管理措施............................................48第十三章主要的技术经济指标...........................................50第十四章施工平面图...................................................5014.1穿越施工作业现场平面图..........................................50第一章工程概况1.1工程概况韩-渭-西煤层气管道工程（蒲城县境内-渭南市境内标段）分别在桩号E38G-E39G、E45G+1-E45G+2、E51G-E52G、F03G-F04G、F14G-F15G、F19G-F20G、F43G+1-F44G采用水平定向钻穿越东干六支渠、东干渠、东干五支渠、东干三支渠、东干总干渠、东干沟、西干沟。其中每处单独穿越Ф559mm钢管1次，Ф140mm钢套管1次（钢套管内穿两根Ф44mm×33mm硅芯管，硅芯管内穿通讯光缆，一备一用）。穿越钢管设计压力4.0MPa,管径Ф559×8mm，防腐等级为3PE加强级防腐，材质L360MB，现场补口采用辐射交联聚乙烯热收缩带加强级防腐，定向钻穿越Ф559×8mm管道水平总长度1497m，Ф140×5mm钢套管1525米，Ф44mm×33mm硅芯管3050米。详细工程量如下：序号起止桩号穿越名称渠底穿越深度土质状况Ф559钢管(m)Ф140钢管(m)Ф44硅芯管×2(m)光缆穿越×2(m)1E38G-E39G东干六支渠6m马兰黄土离石黄土1681723443442E45G+1-E45G+2东干渠6m马兰黄土离石黄土1851893783783E51G-E52G东干五支渠6m马兰黄土离石黄土1851893783784F03G-F04G东干三支渠6m黄土状土...
