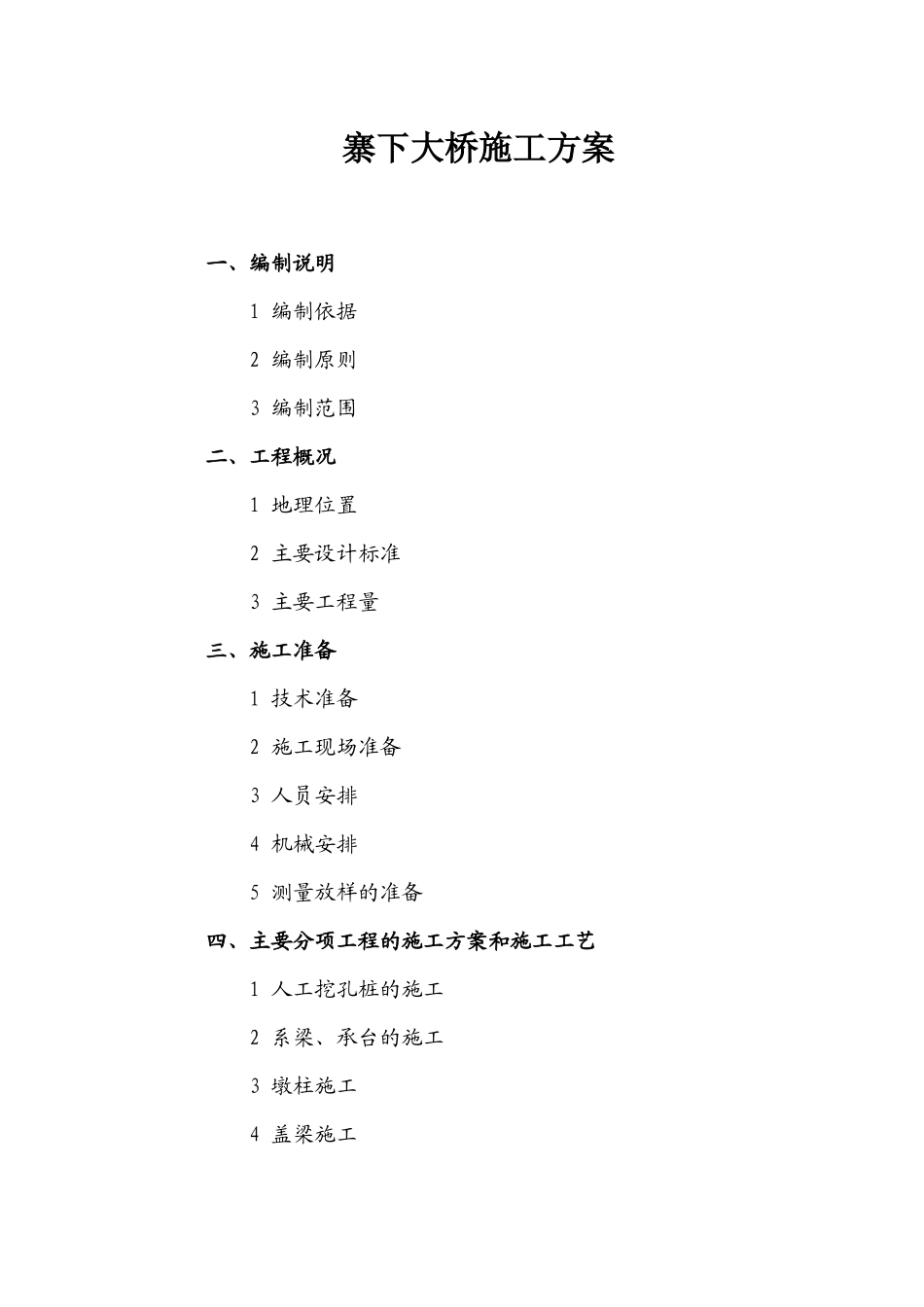

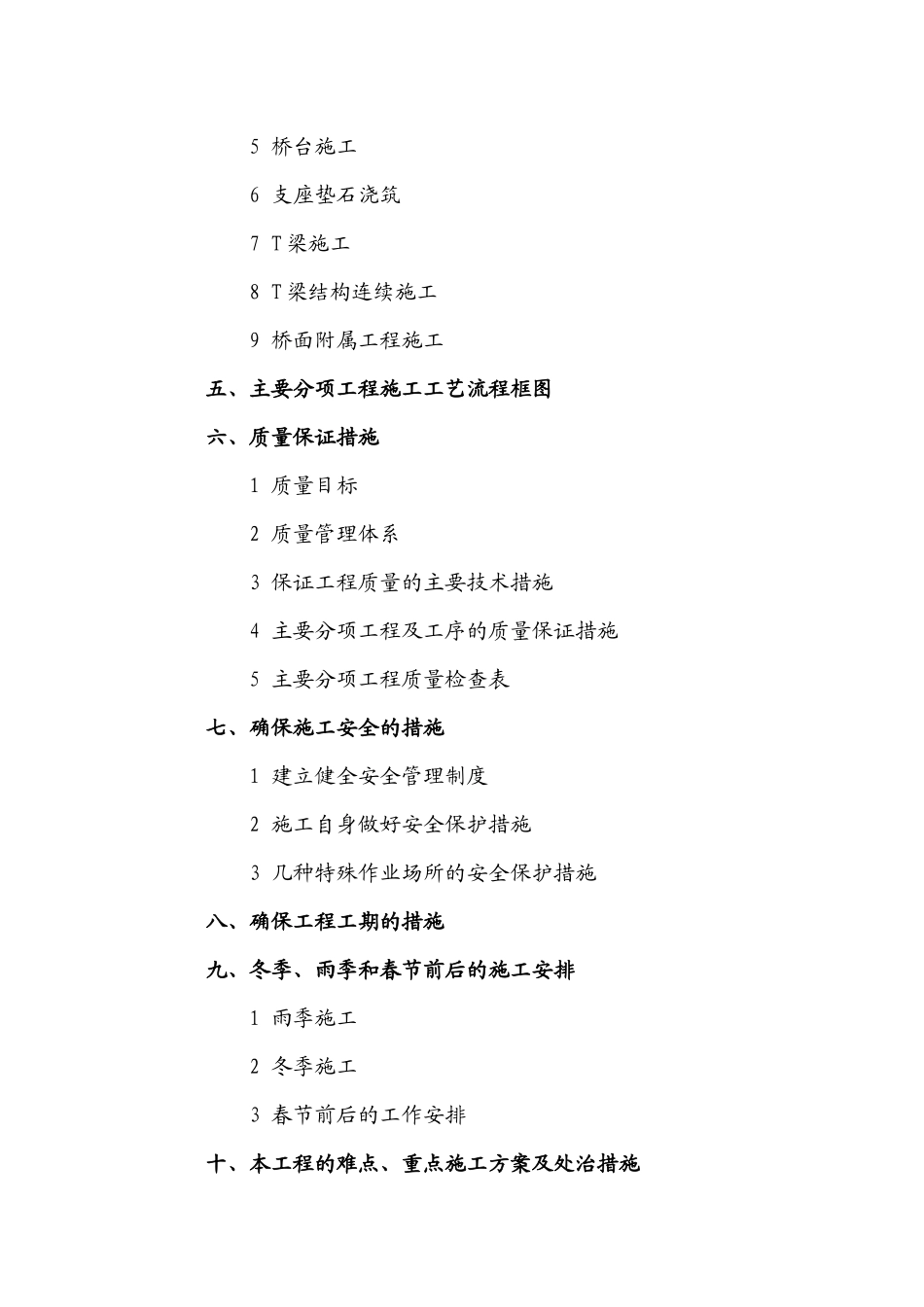

寨下大桥施工方案一、编制说明1编制依据2编制原则3编制范围二、工程概况1地理位置2主要设计标准3主要工程量三、施工准备1技术准备2施工现场准备3人员安排4机械安排5测量放样的准备四、主要分项工程的施工方案和施工工艺1人工挖孔桩的施工2系梁、承台的施工3墩柱施工4盖梁施工5桥台施工6支座垫石浇筑7T梁施工8T梁结构连续施工9桥面附属工程施工五、主要分项工程施工工艺流程框图六、质量保证措施1质量目标2质量管理体系3保证工程质量的主要技术措施4主要分项工程及工序的质量保证措施5主要分项工程质量检查表七、确保施工安全的措施1建立健全安全管理制度2施工自身做好安全保护措施3几种特殊作业场所的安全保护措施八、确保工程工期的措施九、冬季、雨季和春节前后的施工安排1雨季施工2冬季施工3春节前后的工作安排十、本工程的难点、重点施工方案及处治措施十一、确保环境保护的措施十二、卫生防疫措施十三、防洪措施十四、总体施工进度计划十五、总体施工平面布置图一、编制说明1、编制依据1.1根据与业主签署的施工承包合同书；1.2根据寨下大桥新建工程施工图设计文件；1.3根据寨下大桥工程地质勘察报告；1.4根据对本工程所在地的地理位置、施工环境及本工程特点的现场考察；1.5根据招标文件及合同文件的有关内容、条款；1.6我国现行公路桥梁工程等有关技术标准、施工规范，工程质量检验评定标准和验收规范；1.7我公司现有的设备、技术力量以及以往施工类似工程的施工经验。2、编制原则2.1质量目标明确，保证措施完善，严格按照ISO9002国际质量认证体系施工，推行全面质量管理，确保施工质量；2.2安全目标明确，施工安全保证措施可靠，确保工程、人身安全；2.3工期目标明确，计划安排合理，确保工程按期完成；2.4施工部署、施工方案、施工方法及施工工艺先进科学；2.5加强施工管理，推广应用“四新”技术，施工成本；2.6保护环境，文明施工。3、编制范围寨下大桥1—27孔主体工程及相关附属工程。二、工程概况1、地理位置、地形、地貌、桥形布置寨下大桥醴茶高速公路上一座特大桥，中心桩号为K76+480，桥位区地貌单元为盆地丘陵区，周围多为水稻田，地表植被极为发育。桥位区周围地势平坦，场地开阔，交通便利。桩基设计全部为嵌岩桩。根据地质钻孔显示,工程所在地覆盖层主要为粉质粘土、粉细砂和卵石等，厚度约为1.0—7.0m，物理力学性质良好，覆盖层具有埋藏浅、厚度小、可钻性好，下伏基岩为砾岩，局部夹砂岩，岩性较简单。埋藏浅，工程地质条件好等特点。寨下大桥为整体式桥梁，上部结构为17×30m+3×40m+7×30m预应力混凝土连续T梁，桥长846m，下部构造为柱式墩配桩基、柱式及肋板台配桩基础，基础全部采用桩基础。2、主要设计标准设计荷载:公路-Ⅰ级；桥面宽度:2×11.75m；防震设计：地震动峰加速度系数0.05，按VI度设防；设计洪水频率：1/300。3、主要工程量3.1预制梁30mT梁300榀，40mT梁36榀，C50混凝土11891m3,钢筋2546t，钢绞线402t。3.2下部构造立柱104根，肋板桥台1个，盖梁52根，台帽4个，C30混凝土5424.6m3,钢筋592t。3.3桩基类别名称桩基工程量寨下大桥桩基Φ1.2m60m/4根Φ1.5m100m/6根Φ1.8m788m/40根Φ2.0m828m/52根Φ2.2128m/8根Φ2.3m88m/4根C25砼5703m3钢筋429797.2kg三、施工准备1、技术准备组织全体施工技术人员复核施工图纸、对图纸的疑问及时向监理工程师提出，熟悉掌握施工技术规范、合同文件以及监理实施办法，并做好施工技术交底。2、施工现场准备修好便道，场地整平，本桥施工所用水就近水渠取水，安装1台500KW变压器用电，建立拌和站，拌和站设两台750L搅拌机供料。三通一平工作落实完成。3、人员安排投入寨下大桥施工的主要施工人员如下表：主要施工管理及施工人员的安排序号姓名职责1程志刚项目经理2袁士斌项目总工3张解茂项目副经理4夏辉质检工程师5文建从机械工程师6刘英材料主管7黄健汉安全主任8马登峰测量工程师9牛志淮试验工程师10胡小平施工员11机械驾驶25人、普工200人施工组织机构框图项目总工：袁士斌质检工程师：夏辉试验工程师：牛志淮材料部：刘英工程部王俊峰项目副经理：张解茂机电部：文建从安全部黄健汉项目经理：程志刚4、机械安...
