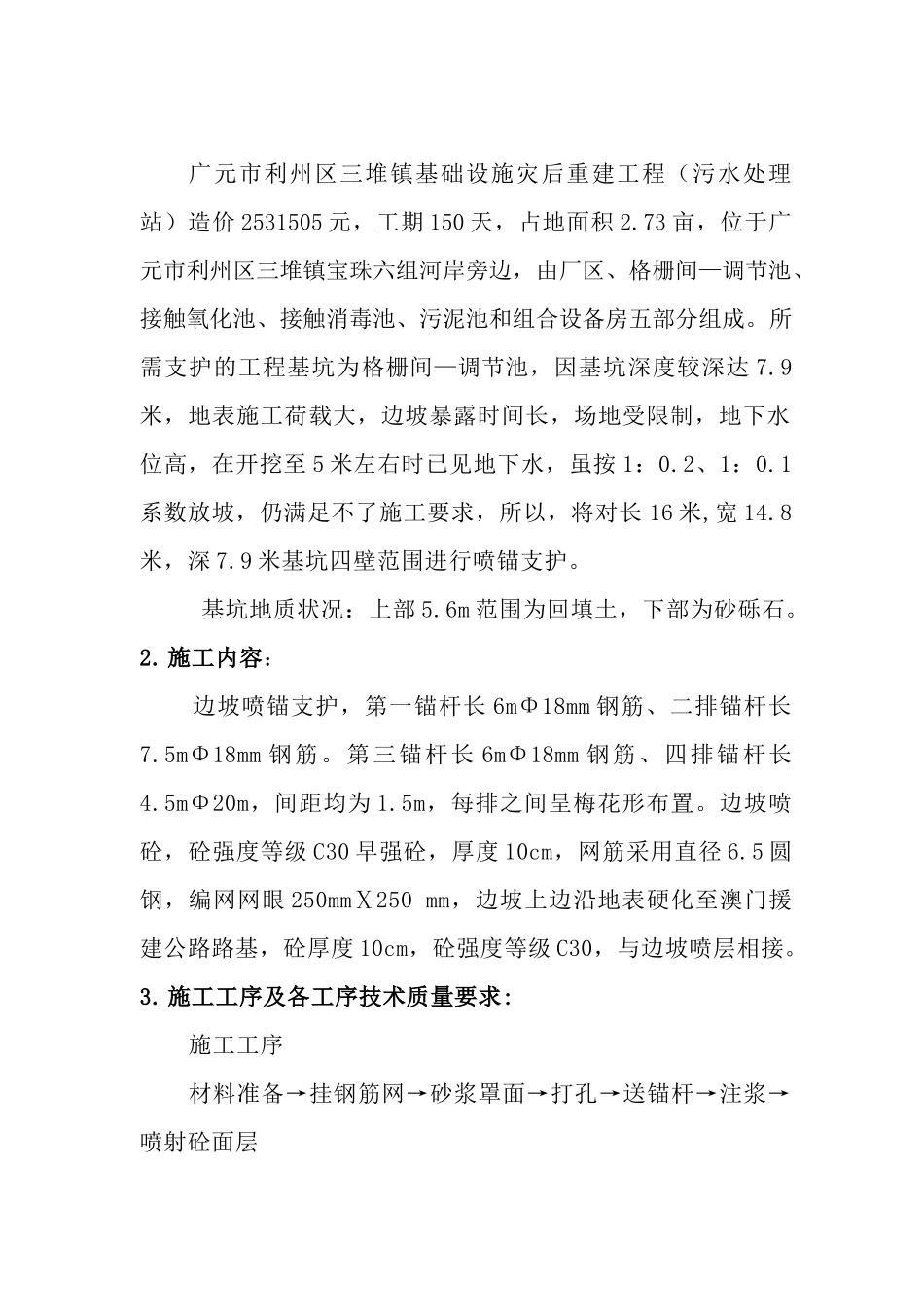

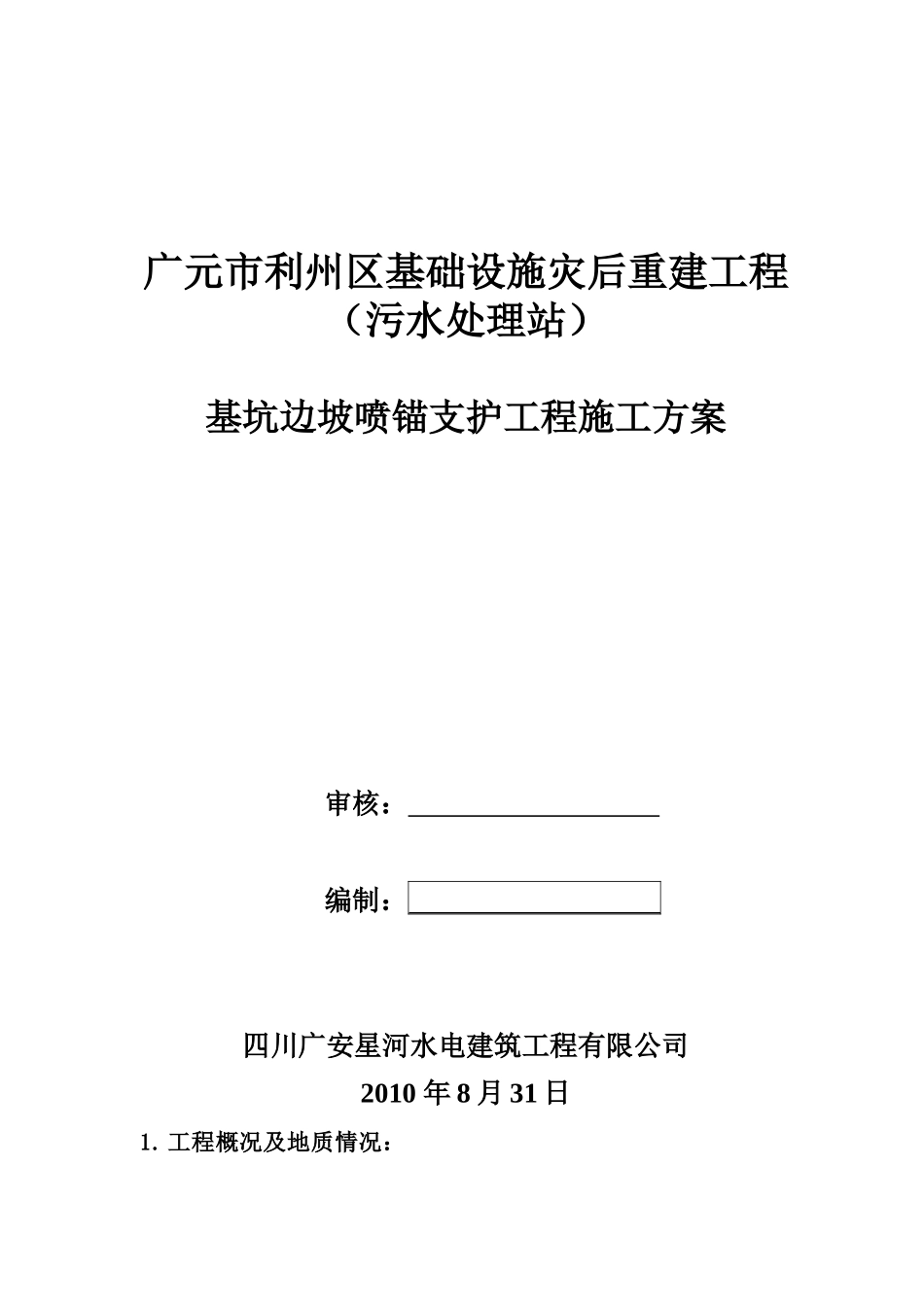

广元市利州区基础设施灾后重建工程（污水处理站）基坑边坡喷锚支护工程施工方案审核：编制：四川广安星河水电建筑工程有限公司2010年8月31日1.工程概况及地质情况：广元市利州区三堆镇基础设施灾后重建工程（污水处理站）造价2531505元，工期150天，占地面积2.73亩，位于广元市利州区三堆镇宝珠六组河岸旁边，由厂区、格栅间—调节池、接触氧化池、接触消毒池、污泥池和组合设备房五部分组成。所需支护的工程基坑为格栅间—调节池，因基坑深度较深达7.9米，地表施工荷载大，边坡暴露时间长，场地受限制，地下水位高，在开挖至5米左右时已见地下水，虽按1：0.2、1：0.1系数放坡，仍满足不了施工要求，所以，将对长16米,宽14.8米，深7.9米基坑四壁范围进行喷锚支护。基坑地质状况：上部5.6m范围为回填土，下部为砂砾石。2.施工内容：边坡喷锚支护，第一锚杆长6mΦ18mm钢筋、二排锚杆长7.5mΦ18mm钢筋。第三锚杆长6mΦ18mm钢筋、四排锚杆长4.5mΦ20m，间距均为1.5m，每排之间呈梅花形布置。边坡喷砼，砼强度等级C30早强砼，厚度10cm，网筋采用直径6.5圆钢，编网网眼250mmⅩ250mm，边坡上边沿地表硬化至澳门援建公路路基，砼厚度10cm，砼强度等级C30，与边坡喷层相接。3.施工工序及各工序技术质量要求:施工工序材料准备→挂钢筋网→砂浆罩面→打孔→送锚杆→注浆→喷射砼面层①编网及焊接：技术质量要求：a、网筋Φ6.5@250mm×250mm；b、网筋搭接为绑扎，搭接35d；c、锚头焊接连接；②第一次罩面：为了防止在成孔过程中土方坍陷，保证边坡在喷射过程中的稳定性，用C30砼护面。技术质量要求：材料要求同喷射砼护面。③制锚：锚杆II级Φ18钢筋。技术质量要求：a、锚长误差-20cm；b、特殊地段根据地质情况锚杆长度可调整。c、锚杆采用梅花型布置，间距不大于0.8m。④钻孔使用2台打孔机打孔。技术质量要求；a、孔径12cm，14cm；b、孔深允许误差-20cm；c、打设角一般为00~150；d、孔位遇障碍物时调整。⑤注浆注浆采用纯水泥浆，为了加快施工速度，注浆液中加早强剂。技术质量要求：a、水灰比为：0.45；b、注浆压力≥0.6-0.8Mpa；c、普通硅酸盐水泥p.c.42.5#水泥;d、掺入水泥用量3%复合型早强抗冻剂。⑤坡面注浆后进行修整坡面；定点、放线确保坡面平整。⑦喷射砼护面钢筋网片和锚杆头焊接好以后,立即进行喷砼作业。为了加快施工速度，砼中加早强剂。喷射时，喷枪距作业面控制在前1~1.5m距离，水灰比、所用材料必须符合设计要求。喷射砼的程序是：砼喷射机将水泥砂石料、添加剂均匀通过管路，用风压机送到作业面。在作业面的枪头处通过风压在向外喷射时均匀的混合在一起，喷至作业面。砼喷射总厚度为10cm，分两次喷射，待做完锚杆注浆及网片以后，进行第一次喷射，第一次喷射厚度50㎜，再进行第二次喷射，直至完成。技术质量要求：1．）材料：中砂、碎石或豆石（粒径小于15mm）d、配比：重量比(普通硅酸盐水泥p.c.42.5#水泥)1：（砂）0.958：（碎石）2.462：（水）0.38。根据地质情况可加3%速凝剂（水泥重量比）；e、配料的搅拌：上料前初拌，上料后水泥砂石经过喷浆机和输送料管混合，即可达到均拌目的；f、砼强度：C30早强砼。2.)材料：水泥、添加剂（p.c.42.5#水泥）g、配比：重量比（普通硅酸盐水泥p.c.42.5#水泥）1：水0.38；h、强度M15。3.)材料：水泥、添加剂（p.c.42.5#水泥f、配比：重量比（普通硅酸盐水泥p.c.42.5#水泥）1：水0.38；g、强度M10。4、施工组织机构人员：支护队设项目负责人1名，队长1名，下设钻孔组（10人）；注浆组（5人）；喷射组（8人）；制锚组（5人）；修坡、编网组（5人）。各组设组长1名。空压机1人；电工1人；材料员1人；施工管理员2人；后勤1人。5、设备安排：打孔机2台、注浆机1台、喷浆机1台、空压机1台、电焊机1台、卷扬机1台、高空风管20米、高压注浆管100米、喷料管100米、其他配套工具一批。6、安全施工施工前、施工中、施工后，必须对基坑边坡和沉降进行定时观测。施工中，通过观测及时发现问题、及时采取措施，保证安全施工。7、施工具体做法如下：（1）在距离基坑>2米出先开挖一集水坑，将之与现有基坑连接。（2）因基坑内积水主要为旁边河水的渗...
