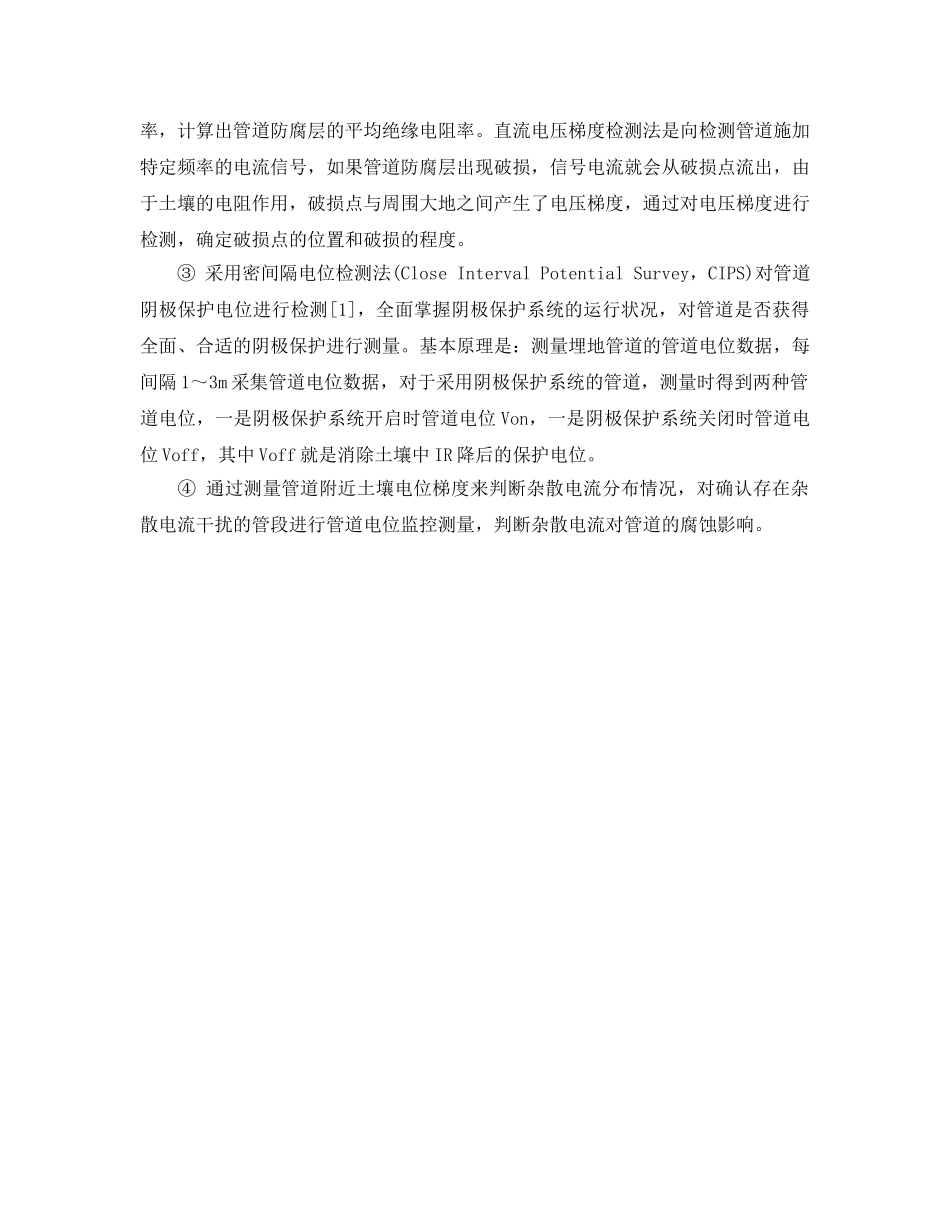

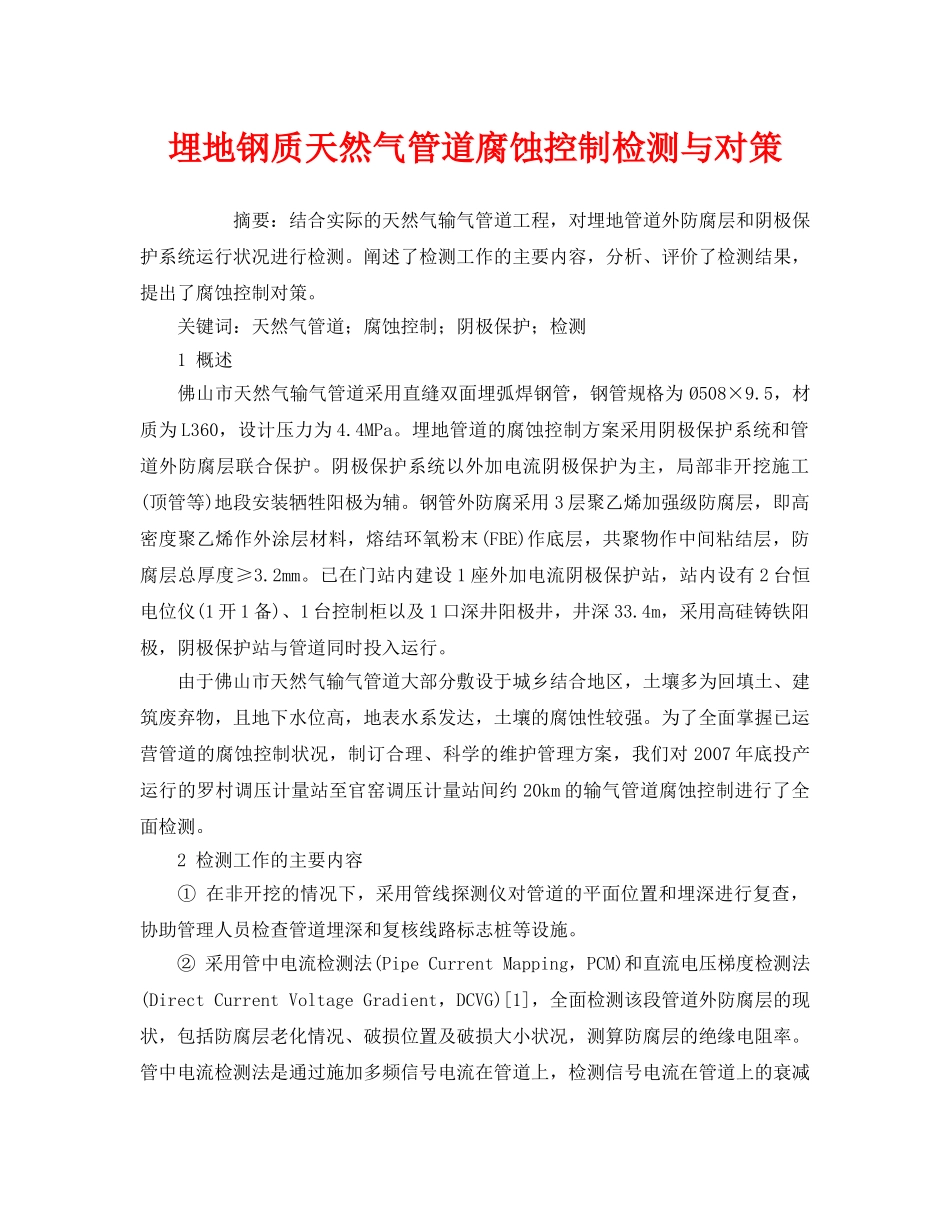

埋地钢质天然气管道腐蚀控制检测与对策摘要：结合实际的天然气输气管道工程，对埋地管道外防腐层和阴极保护系统运行状况进行检测。阐述了检测工作的主要内容，分析、评价了检测结果，提出了腐蚀控制对策。关键词：天然气管道；腐蚀控制；阴极保护；检测1概述佛山市天然气输气管道采用直缝双面埋弧焊钢管，钢管规格为Ø508×9.5，材质为L360，设计压力为4.4MPa。埋地管道的腐蚀控制方案采用阴极保护系统和管道外防腐层联合保护。阴极保护系统以外加电流阴极保护为主，局部非开挖施工(顶管等)地段安装牺牲阳极为辅。钢管外防腐采用3层聚乙烯加强级防腐层，即高密度聚乙烯作外涂层材料，熔结环氧粉末(FBE)作底层，共聚物作中间粘结层，防腐层总厚度≥3.2mm。已在门站内建设1座外加电流阴极保护站，站内设有2台恒电位仪(1开1备)、1台控制柜以及1口深井阳极井，井深33.4m，采用高硅铸铁阳极，阴极保护站与管道同时投入运行。由于佛山市天然气输气管道大部分敷设于城乡结合地区，土壤多为回填土、建筑废弃物，且地下水位高，地表水系发达，土壤的腐蚀性较强。为了全面掌握已运营管道的腐蚀控制状况，制订合理、科学的维护管理方案，我们对2007年底投产运行的罗村调压计量站至官窑调压计量站间约20km的输气管道腐蚀控制进行了全面检测。2检测工作的主要内容①在非开挖的情况下，采用管线探测仪对管道的平面位置和埋深进行复查，协助管理人员检查管道埋深和复核线路标志桩等设施。②采用管中电流检测法(PipeCurrentMapping，PCM)和直流电压梯度检测法(DirectCurrentVoltageGradient，DCVG)[1]，全面检测该段管道外防腐层的现状，包括防腐层老化情况、破损位置及破损大小状况，测算防腐层的绝缘电阻率。管中电流检测法是通过施加多频信号电流在管道上，检测信号电流在管道上的衰减率，计算出管道防腐层的平均绝缘电阻率。直流电压梯度检测法是向检测管道施加特定频率的电流信号，如果管道防腐层出现破损，信号电流就会从破损点流出，由于土壤的电阻作用，破损点与周围大地之间产生了电压梯度，通过对电压梯度进行检测，确定破损点的位置和破损的程度。③采用密间隔电位检测法(CloseIntervalPotentialSurvey，CIPS)对管道阴极保护电位进行检测[1]，全面掌握阴极保护系统的运行状况，对管道是否获得全面、合适的阴极保护进行测量。基本原理是：测量埋地管道的管道电位数据，每间隔1～3m采集管道电位数据，对于采用阴极保护系统的管道，测量时得到两种管道电位，一是阴极保护系统开启时管道电位Von，一是阴极保护系统关闭时管道电位Voff，其中Voff就是消除土壤中IR降后的保护电位。④通过测量管道附近土壤电位梯度来判断杂散电流分布情况，对确认存在杂散电流干扰的管段进行管道电位监控测量，判断杂散电流对管道的腐蚀影响。
