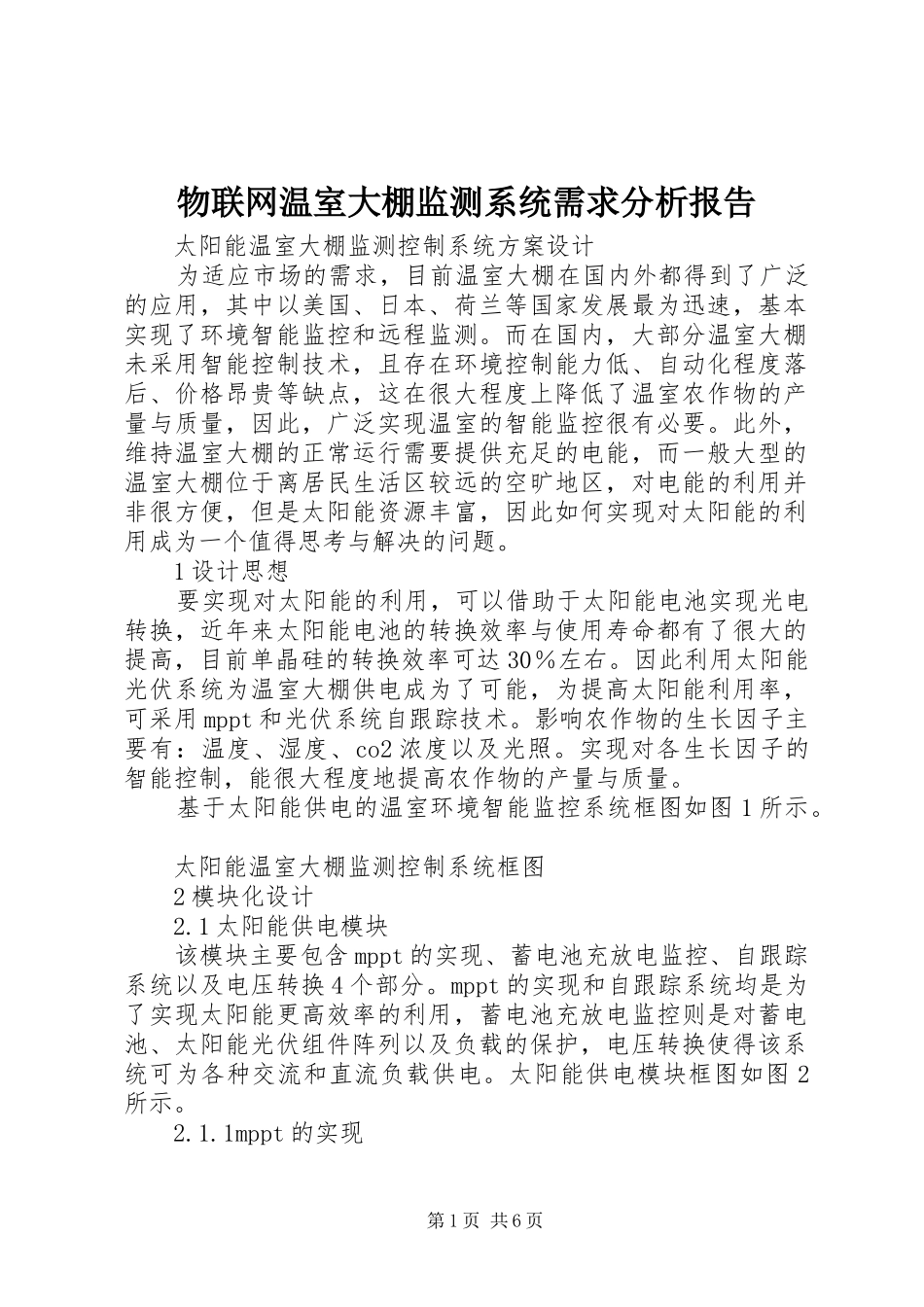

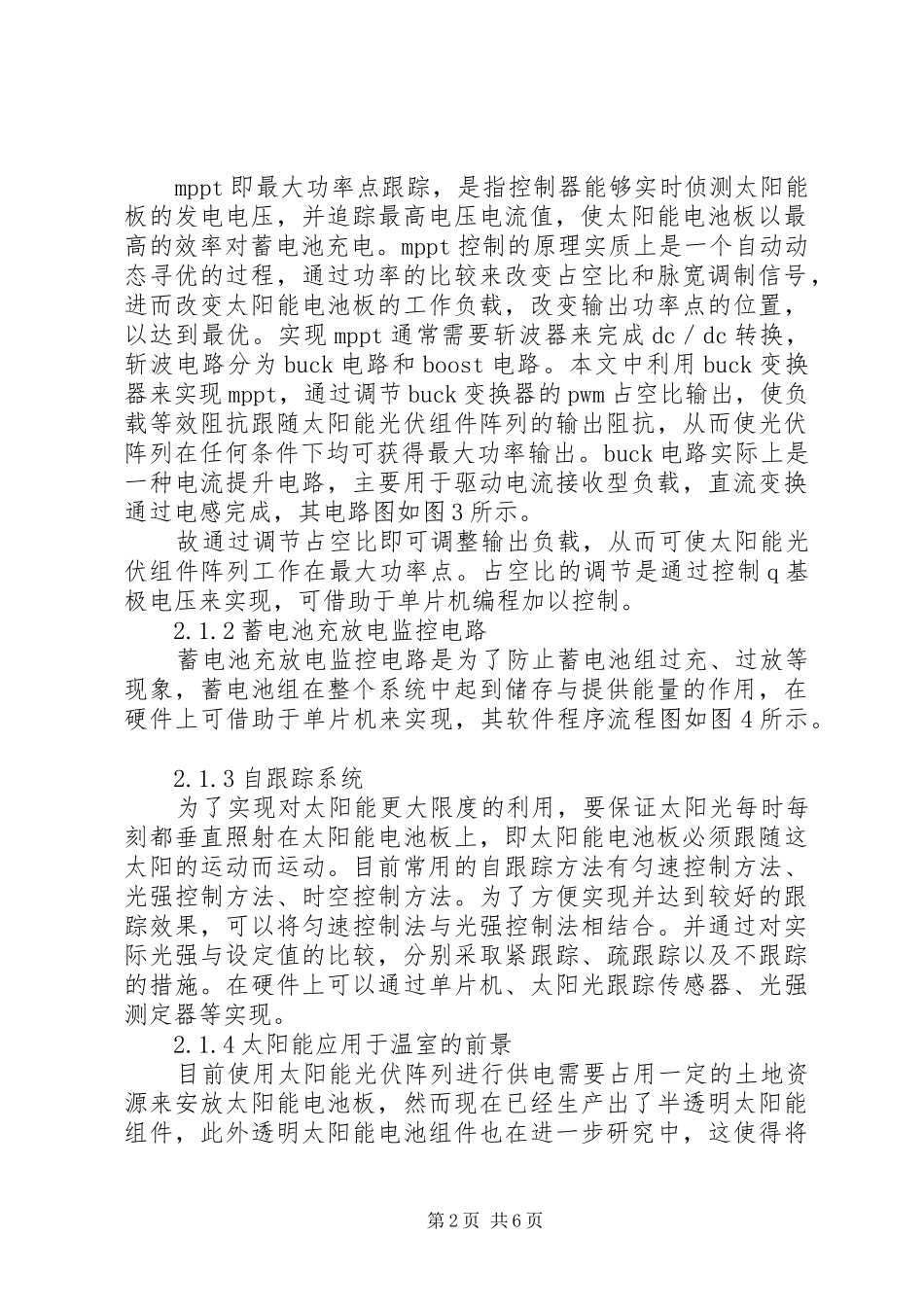

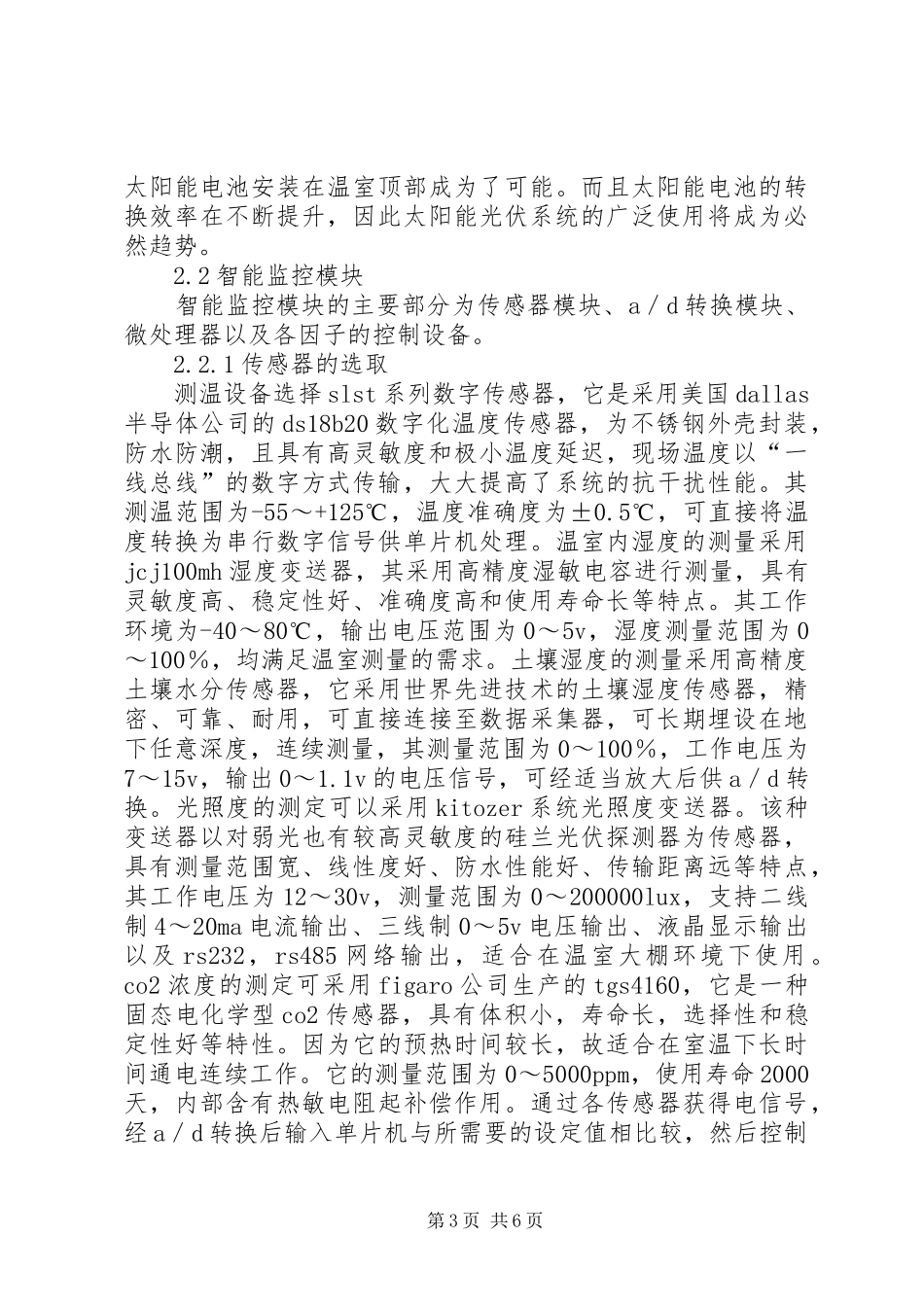

物联网温室大棚监测系统需求分析报告太阳能温室大棚监测控制系统方案设计为适应市场的需求，目前温室大棚在国内外都得到了广泛的应用，其中以美国、日本、荷兰等国家发展最为迅速，基本实现了环境智能监控和远程监测。而在国内，大部分温室大棚未采用智能控制技术，且存在环境控制能力低、自动化程度落后、价格昂贵等缺点，这在很大程度上降低了温室农作物的产量与质量，因此，广泛实现温室的智能监控很有必要。此外，维持温室大棚的正常运行需要提供充足的电能，而一般大型的温室大棚位于离居民生活区较远的空旷地区，对电能的利用并非很方便，但是太阳能资源丰富，因此如何实现对太阳能的利用成为一个值得思考与解决的问题。1设计思想要实现对太阳能的利用，可以借助于太阳能电池实现光电转换，近年来太阳能电池的转换效率与使用寿命都有了很大的提高，目前单晶硅的转换效率可达30％左右。因此利用太阳能光伏系统为温室大棚供电成为了可能，为提高太阳能利用率，可采用mppt和光伏系统自跟踪技术。影响农作物的生长因子主要有：温度、湿度、co2浓度以及光照。实现对各生长因子的智能控制，能很大程度地提高农作物的产量与质量。基于太阳能供电的温室环境智能监控系统框图如图1所示。太阳能温室大棚监测控制系统框图2模块化设计2.1太阳能供电模块该模块主要包含mppt的实现、蓄电池充放电监控、自跟踪系统以及电压转换4个部分。mppt的实现和自跟踪系统均是为了实现太阳能更高效率的利用，蓄电池充放电监控则是对蓄电池、太阳能光伏组件阵列以及负载的保护，电压转换使得该系统可为各种交流和直流负载供电。太阳能供电模块框图如图2所示。2.1.1mppt的实现第1页共6页mppt即最大功率点跟踪，是指控制器能够实时侦测太阳能板的发电电压，并追踪最高电压电流值，使太阳能电池板以最高的效率对蓄电池充电。mppt控制的原理实质上是一个自动动态寻优的过程，通过功率的比较来改变占空比和脉宽调制信号，进而改变太阳能电池板的工作负载，改变输出功率点的位置，以达到最优。实现mppt通常需要斩波器来完成dc／dc转换，斩波电路分为buck电路和boost电路。本文中利用buck变换器来实现mppt，通过调节buck变换器的pwm占空比输出，使负载等效阻抗跟随太阳能光伏组件阵列的输出阻抗，从而使光伏阵列在任何条件下均可获得最大功率输出。buck电路实际上是一种电流提升电路，主要用于驱动电流接收型负载，直流变换通过电感完成，其电路图如图3所示。故通过调节占空比即可调整输出负载，从而可使太阳能光伏组件阵列工作在最大功率点。占空比的调节是通过控制q基极电压来实现，可借助于单片机编程加以控制。2.1.2蓄电池充放电监控电路蓄电池充放电监控电路是为了防止蓄电池组过充、过放等现象，蓄电池组在整个系统中起到储存与提供能量的作用，在硬件上可借助于单片机来实现，其软件程序流程图如图4所示。2.1.3自跟踪系统为了实现对太阳能更大限度的利用，要保证太阳光每时每刻都垂直照射在太阳能电池板上，即太阳能电池板必须跟随这太阳的运动而运动。目前常用的自跟踪方法有匀速控制方法、光强控制方法、时空控制方法。为了方便实现并达到较好的跟踪效果，可以将匀速控制法与光强控制法相结合。并通过对实际光强与设定值的比较，分别采取紧跟踪、疏跟踪以及不跟踪的措施。在硬件上可以通过单片机、太阳光跟踪传感器、光强测定器等实现。2.1.4太阳能应用于温室的前景目前使用太阳能光伏阵列进行供电需要占用一定的土地资源来安放太阳能电池板，然而现在已经生产出了半透明太阳能组件，此外透明太阳能电池组件也在进一步研究中，这使得将第2页共6页太阳能电池安装在温室顶部成为了可能。而且太阳能电池的转换效率在不断提升，因此太阳能光伏系统的广泛使用将成为必然趋势。2.2智能监控模块智能监控模块的主要部分为传感器模块、a／d转换模块、微处理器以及各因子的控制设备。2.2.1传感器的选取测温设备选择slst系列数字传感器，它是采用美国dallas半导体公司的ds18b20数字化温度传感器，为不锈钢外壳封装，防水防潮，且具有高灵敏度和极小温度延迟，现场温度以“一线总线”的数字方式传输，大大提高了系...
