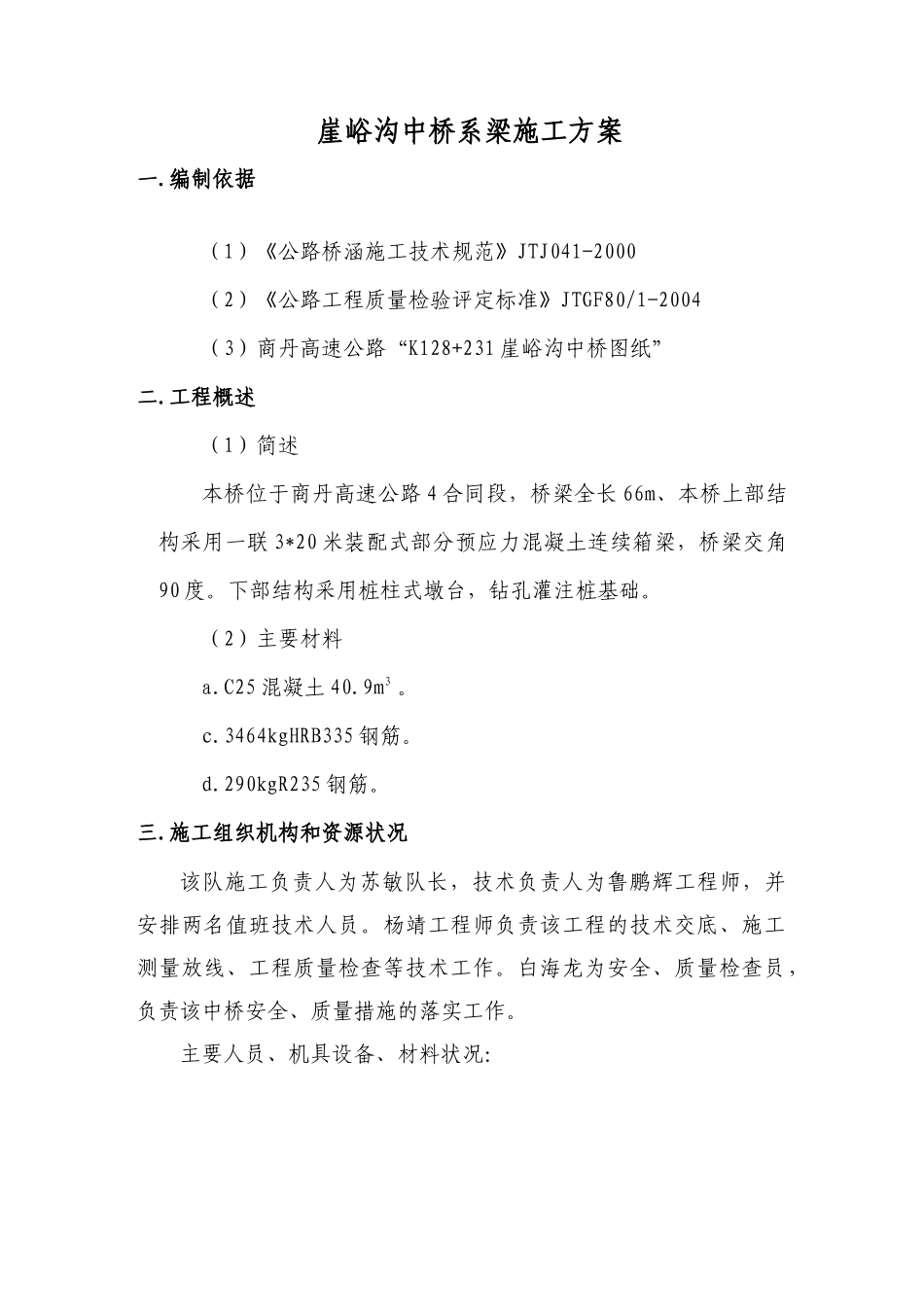

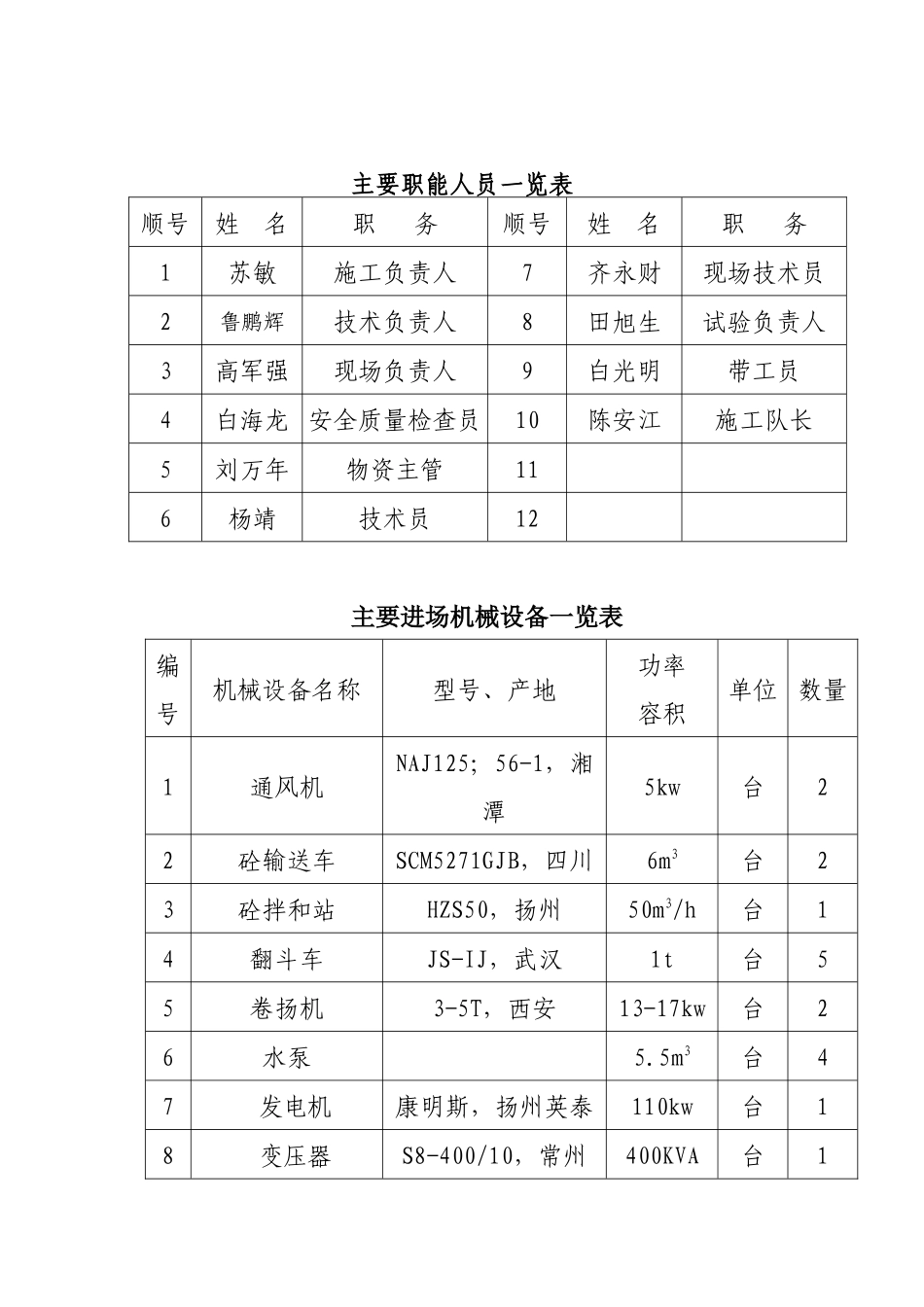

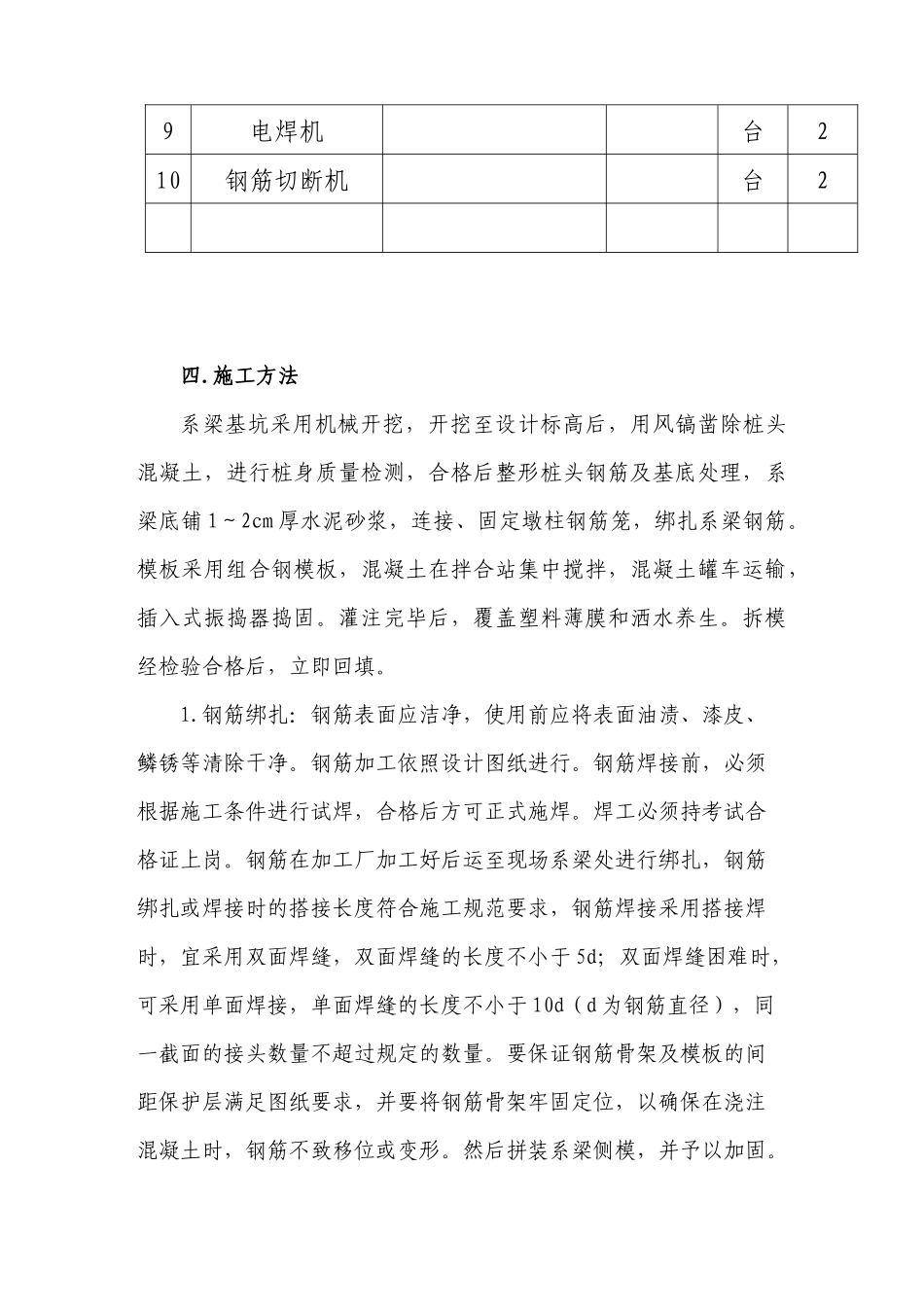

崖峪沟中桥系梁施工方案一.编制依据（1）《公路桥涵施工技术规范》JTJ041-2000（2）《公路工程质量检验评定标准》JTGF80/1-2004（3）商丹高速公路“K128+231崖峪沟中桥图纸”二.工程概述（1）简述本桥位于商丹高速公路4合同段，桥梁全长66m、本桥上部结构采用一联3*20米装配式部分预应力混凝土连续箱梁，桥梁交角90度。下部结构采用桩柱式墩台，钻孔灌注桩基础。（2）主要材料a.C25混凝土40.9m3。c.3464kgHRB335钢筋。d.290kgR235钢筋。三.施工组织机构和资源状况该队施工负责人为苏敏队长，技术负责人为鲁鹏辉工程师，并安排两名值班技术人员。杨靖工程师负责该工程的技术交底、施工测量放线、工程质量检查等技术工作。白海龙为安全、质量检查员，负责该中桥安全、质量措施的落实工作。主要人员、机具设备、材料状况：主要职能人员一览表顺号姓名职务顺号姓名职务1苏敏施工负责人7齐永财现场技术员2鲁鹏辉技术负责人8田旭生试验负责人3高军强现场负责人9白光明带工员4白海龙安全质量检查员10陈安江施工队长5刘万年物资主管116杨靖技术员12主要进场机械设备一览表编号机械设备名称型号、产地功率容积单位数量1通风机NAJ125；56-1，湘潭5kw台22砼输送车SCM5271GJB，四川6m3台23砼拌和站HZS50，扬州50m3/h台14翻斗车JS-IJ，武汉1t台55卷扬机3-5T，西安13-17kw台26水泵5.5m3台47发电机康明斯，扬州英泰110kw台18变压器S8-400/10，常州400KVA台19电焊机台210钢筋切断机台2四.施工方法系梁基坑采用机械开挖，开挖至设计标高后，用风镐凿除桩头混凝土，进行桩身质量检测，合格后整形桩头钢筋及基底处理，系梁底铺1～2cm厚水泥砂浆，连接、固定墩柱钢筋笼，绑扎系梁钢筋。模板采用组合钢模板，混凝土在拌合站集中搅拌，混凝土罐车运输，插入式振捣器捣固。灌注完毕后，覆盖塑料薄膜和洒水养生。拆模经检验合格后，立即回填。1.钢筋绑扎：钢筋表面应洁净，使用前应将表面油渍、漆皮、鳞锈等清除干净。钢筋加工依照设计图纸进行。钢筋焊接前，必须根据施工条件进行试焊，合格后方可正式施焊。焊工必须持考试合格证上岗。钢筋在加工厂加工好后运至现场系梁处进行绑扎，钢筋绑扎或焊接时的搭接长度符合施工规范要求，钢筋焊接采用搭接焊时，宜采用双面焊缝，双面焊缝的长度不小于5d；双面焊缝困难时，可采用单面焊接，单面焊缝的长度不小于10d（d为钢筋直径），同一截面的接头数量不超过规定的数量。要保证钢筋骨架及模板的间距保护层满足图纸要求，并要将钢筋骨架牢固定位，以确保在浇注混凝土时，钢筋不致移位或变形。然后拼装系梁侧模，并予以加固。安装完成后，周边钢筋交错绑扎上圆形砼垫块，经检查合格后即可立模。2.模板安装：系梁模型采用厂制大块钢模板。系梁模板每节按1.2m高设计，面板采用5mm钢板，模板之间采用φ14螺栓连接。3.砼的灌注：模型立好后，经监理工程师检查签认后，立即进行混凝土施工。砼在搅拌站集中拌合，混凝土坍落度8～10cm。混凝土施工过程中随时检查模型的连接，防止跑模。4.拆模及砼的养生：人工配合挖掘机将模板一块一块的拆下，在操作平台上清理涂刷脱模剂。拆模后马上需要进行砼的养生，气温较高时，采用塑料薄膜包裹、膜内浇水养生。五.质量措施（一）、质量方针：开工必优，一次成优，全段全优；保业主满意，让监理放心。（二）、质量目标：工程一次验收合格率达到100%，优良率达到95%以上。（三）、质量保证体系及质量保证措施：A、质量保证体系：我公司已通过ISO9002质量体系认证和年审，在推行全面质量管理的过程中积累了一定的经验，为实现本工程的质量目标，我们将进一步完善本企业的质量管理体系，提高质量管理水平。本工程实行三级质量管理体系，严格按照跟踪检测、复检、抽检三个等级对每个施工环节进行行之有效的全面质量监控。B、质量管理组织机构及质量管理职责：本工程确立第一管理者全面负责、总工程师技术负责制，实施目标管理，纵向到底，横向到边，权责明确，赏罚分明的管理办法。①、按质量目标，经理部与各项目队共同制定全标段工程创优规划，分解目标，明确任务，落实责任。②、各项目队制定工程创优措施和分期实施计划，找准关键，选...
