九江海事大桥监督站、引航站业务用房工程主体评估报告VIP免费

九江海事大桥监督站、引航站业务用房工程主体评估报告_第1页
1/12
九江海事大桥监督站、引航站业务用房工程主体评估报告_第2页
2/12
九江海事大桥监督站、引航站业务用房工程主体评估报告_第3页
3/12

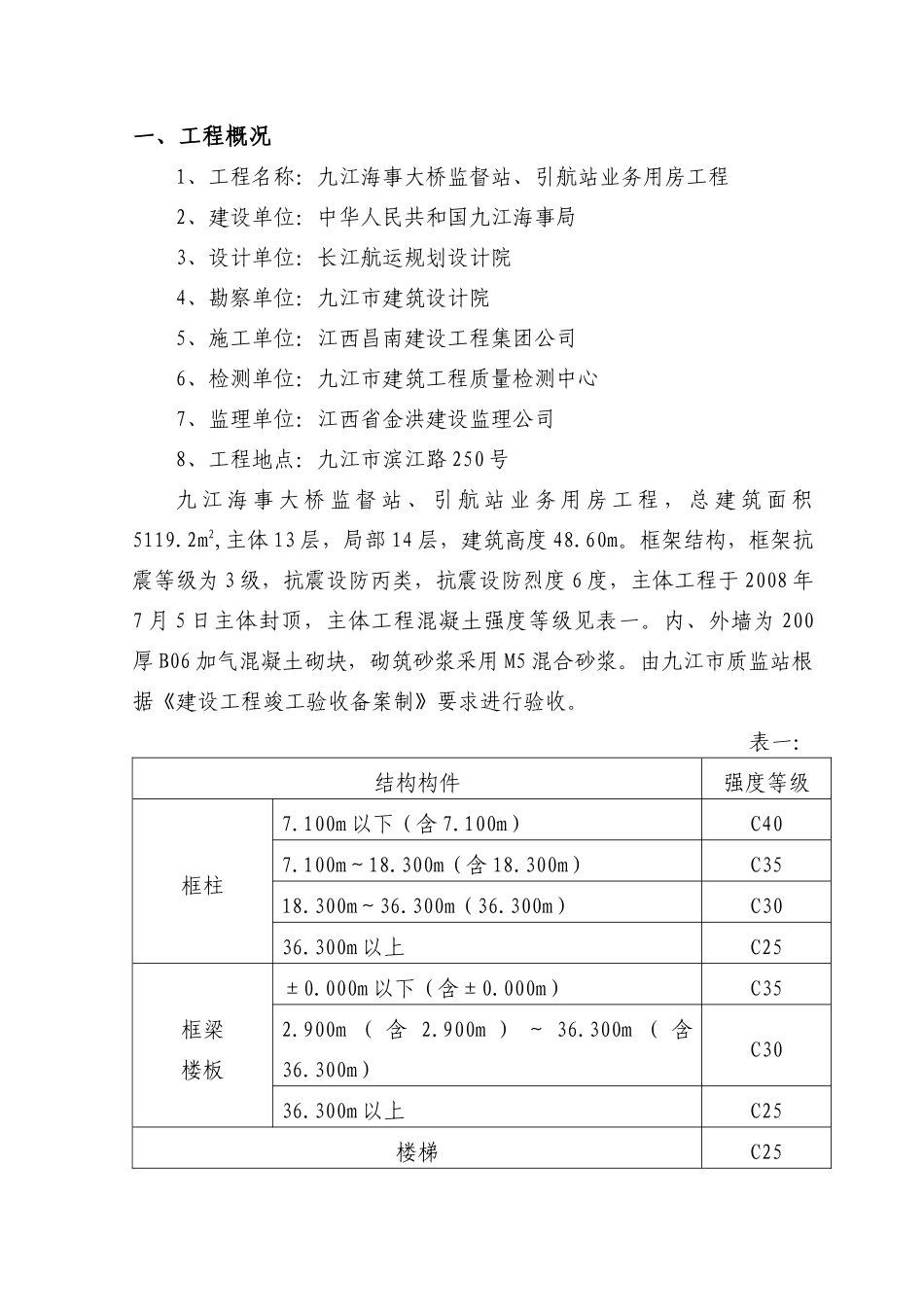

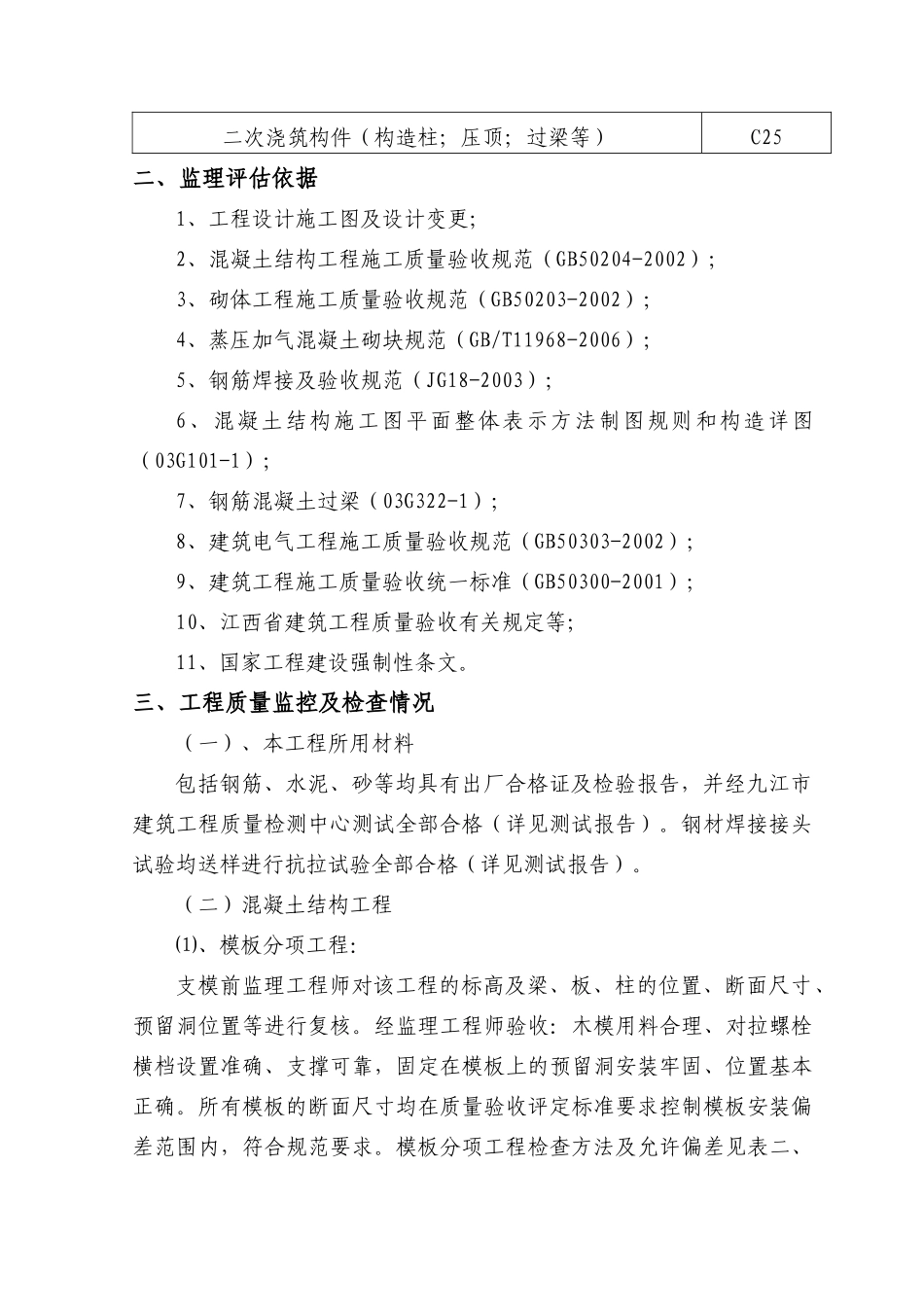

九江海事大桥监督站、引航站业务用房工程主体分部工程监理质量评估报告编制人:审核人:审批人:江西省金洪建设监理公司九江海事大桥监督站、引航站业务用房工程项目监理部二〇〇八年九月十日一、工程概况1、工程名称:九江海事大桥监督站、引航站业务用房工程2、建设单位:中华人民共和国九江海事局3、设计单位:长江航运规划设计院4、勘察单位:九江市建筑设计院5、施工单位:江西昌南建设工程集团公司6、检测单位:九江市建筑工程质量检测中心7、监理单位:江西省金洪建设监理公司8、工程地点:九江市滨江路250号九江海事大桥监督站、引航站业务用房工程,总建筑面积5119.2m2,主体13层,局部14层,建筑高度48.60m。框架结构,框架抗震等级为3级,抗震设防丙类,抗震设防烈度6度,主体工程于2008年7月5日主体封顶,主体工程混凝土强度等级见表一。内、外墙为200厚B06加气混凝土砌块,砌筑砂浆采用M5混合砂浆。由九江市质监站根据《建设工程竣工验收备案制》要求进行验收。表一:结构构件强度等级框柱7.100m以下(含7.100m)C407.100m~18.300m(含18.300m)C3518.300m~36.300m(36.300m)C3036.300m以上C25框梁楼板±0.000m以下(含±0.000m)C352.900m(含2.900m)~36.300m(含36.300m)C3036.300m以上C25楼梯C25二次浇筑构件(构造柱;压顶;过梁等)C25二、监理评估依据1、工程设计施工图及设计变更;2、混凝土结构工程施工质量验收规范(GB50204-2002);3、砌体工程施工质量验收规范(GB50203-2002);4、蒸压加气混凝土砌块规范(GB/T11968-2006);5、钢筋焊接及验收规范(JG18-2003);6、混凝土结构施工图平面整体表示方法制图规则和构造详图(03G101-1);7、钢筋混凝土过梁(03G322-1);8、建筑电气工程施工质量验收规范(GB50303-2002);9、建筑工程施工质量验收统一标准(GB50300-2001);10、江西省建筑工程质量验收有关规定等;11、国家工程建设强制性条文。三、工程质量监控及检查情况(一)、本工程所用材料包括钢筋、水泥、砂等均具有出厂合格证及检验报告,并经九江市建筑工程质量检测中心测试全部合格(详见测试报告)。钢材焊接接头试验均送样进行抗拉试验全部合格(详见测试报告)。(二)混凝土结构工程⑴、模板分项工程:支模前监理工程师对该工程的标高及梁、板、柱的位置、断面尺寸、预留洞位置等进行复核。经监理工程师验收:木模用料合理、对拉螺栓横档设置准确、支撑可靠,固定在模板上的预留洞安装牢固、位置基本正确。所有模板的断面尺寸均在质量验收评定标准要求控制模板安装偏差范围内,符合规范要求。模板分项工程检查方法及允许偏差见表二、表三。表二:预埋件和预留孔洞的允许偏差序号项目允许偏差(mm)检验方法1预埋钢板中心线位置3经纬仪或拉线、钢尺检查2预埋管、预留孔中心线位置3经纬仪或拉线、钢尺检查3插筋中心线位置5经纬仪或拉线、钢尺检查外露长度+10,0钢尺检查4预埋螺栓中心线位置2经纬仪或拉线、钢尺检查外露长度+10,0钢尺检查5预留洞中心线位置10经纬仪或拉线、钢尺检查尺寸+10,0钢尺检查表三:现浇结构模板安装的允许偏差及检验方法序号项目允许偏差(mm)检验方法1轴线位置5钢尺检查2底模上表面标高±5水准仪或拉线、钢尺检查3截面内部尺寸基础±10钢尺检查柱、墙、梁+4,-5钢尺检查4层高垂不大于5m6经纬仪或拉线、钢尺检直度查大于5m8经纬仪或拉线、钢尺检查5相邻两板表面高低差2钢尺检查6表面平整度52m靠尺或塞尺检查⑵、模板拆除:根据砼条件养护试件强度报告,确定现浇结构拆模,做到层层混凝土强度达到设计混凝土强度标准值的75%以上,对于悬挑构件达到100%方允许施工单位拆模。侧模拆除时保证其表面及棱角不受损伤。拆除的模板和支架,要求施工单位分散堆放并及时清理。具体情况见表五。表五:底模拆除时的混凝土强度要求序号构件类型构件跨度达到设计的混凝土立方体抗压强度标准值的百分率(100%)1板≤2≥50>2,≥8≥75>8≥1002梁、拱、壳≤8≥75>8≥1003悬臂构件—≥100⑶、钢筋分项工程:1、原材料检验:监理工程师对进场钢筋按国家标准抽取试件复检,作力学性能检验,经见证取样送检所有钢筋均符合有...
