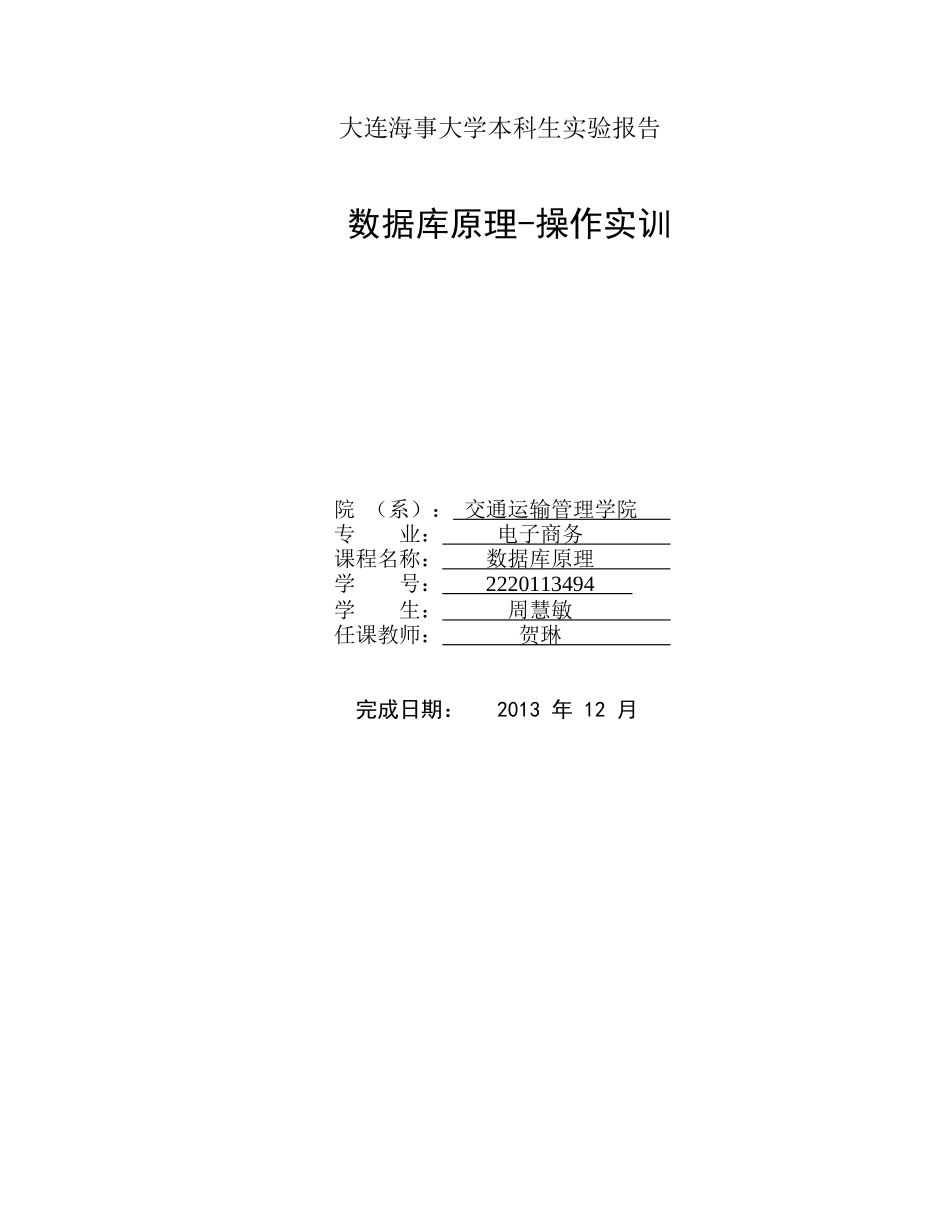

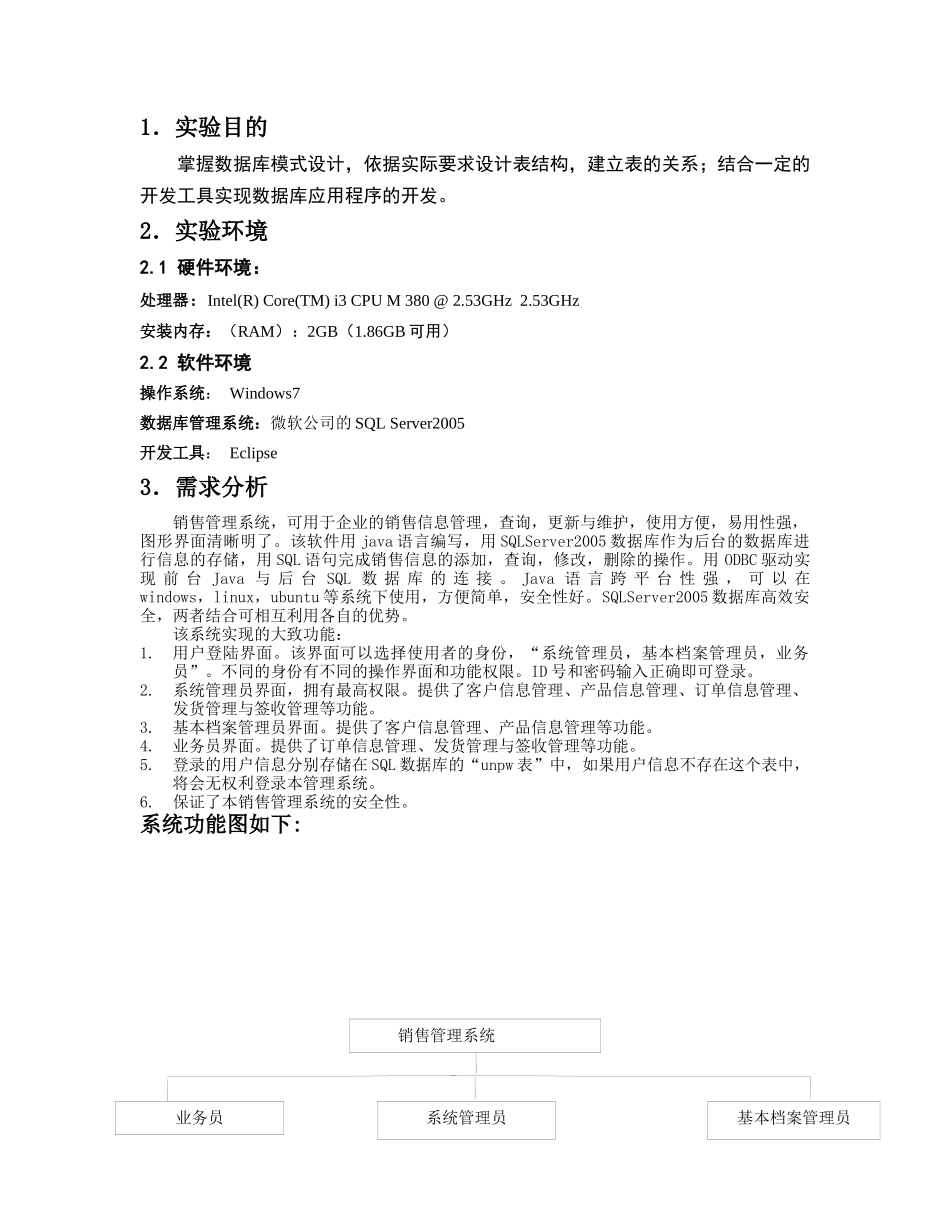

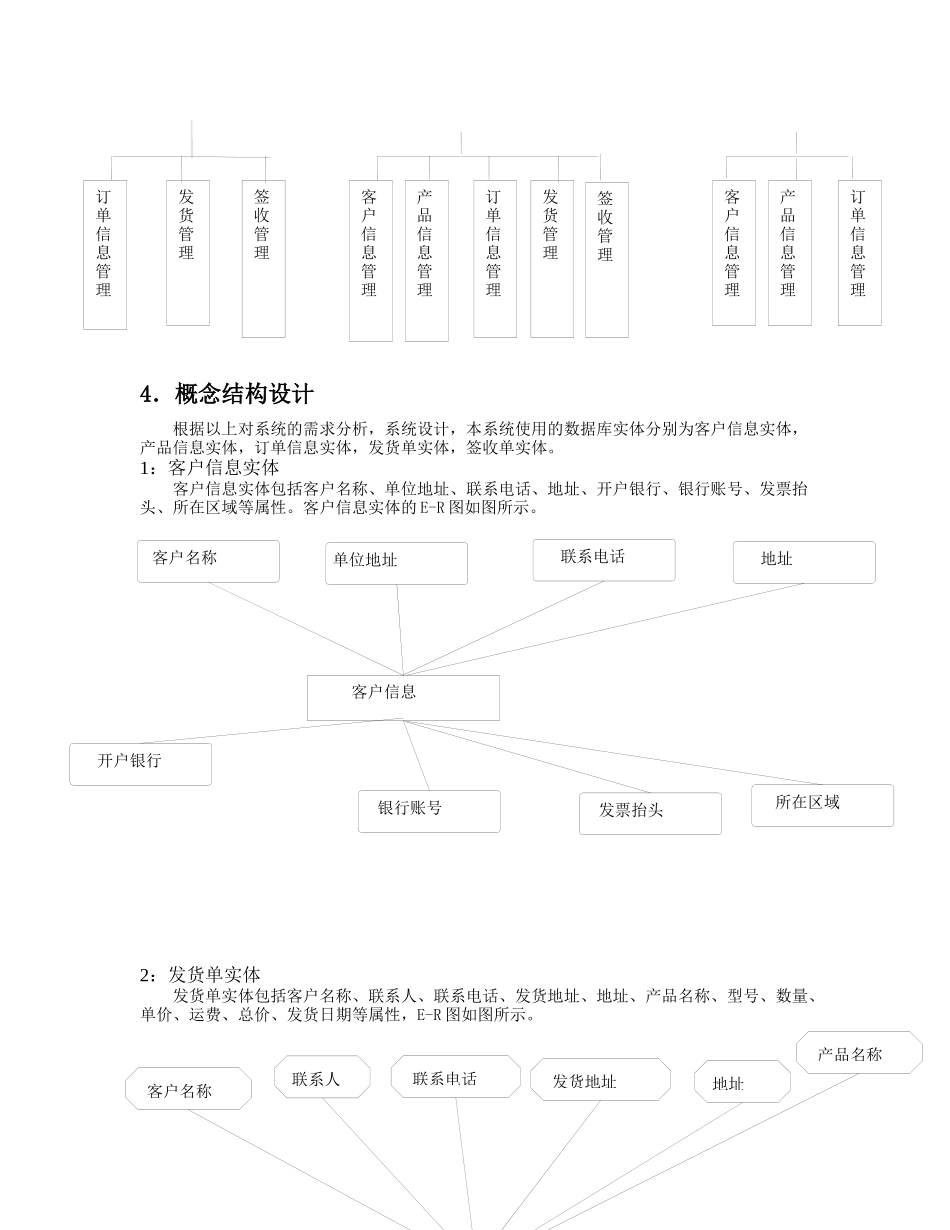

大连海事大学本科生实验报告数据库原理-操作实训院（系）：交通运输管理学院专业：电子商务课程名称：数据库原理学号：2220113494学生：周慧敏任课教师：贺琳完成日期：2013年12月1．实验目的掌握数据库模式设计，依据实际要求设计表结构，建立表的关系；结合一定的开发工具实现数据库应用程序的开发。2．实验环境2.1硬件环境：处理器：Intel(R)Core(TM)i3CPUM380@2.53GHz2.53GHz安装内存：（RAM）：2GB（1.86GB可用）2.2软件环境操作系统：Windows7数据库管理系统：微软公司的SQLServer2005开发工具：Eclipse3．需求分析销售管理系统，可用于企业的销售信息管理，查询，更新与维护，使用方便，易用性强，图形界面清晰明了。该软件用java语言编写，用SQLServer2005数据库作为后台的数据库进行信息的存储，用SQL语句完成销售信息的添加，查询，修改，删除的操作。用ODBC驱动实现前台Java与后台SQL数据库的连接。Java语言跨平台性强，可以在windows，linux，ubuntu等系统下使用，方便简单，安全性好。SQLServer2005数据库高效安全，两者结合可相互利用各自的优势。该系统实现的大致功能：1.用户登陆界面。该界面可以选择使用者的身份，“系统管理员，基本档案管理员，业务员”。不同的身份有不同的操作界面和功能权限。ID号和密码输入正确即可登录。2.系统管理员界面，拥有最高权限。提供了客户信息管理、产品信息管理、订单信息管理、发货管理与签收管理等功能。3.基本档案管理员界面。提供了客户信息管理、产品信息管理等功能。4.业务员界面。提供了订单信息管理、发货管理与签收管理等功能。5.登录的用户信息分别存储在SQL数据库的“unpw表”中，如果用户信息不存在这个表中，将会无权利登录本管理系统。6.保证了本销售管理系统的安全性。系统功能图如下:销售管理系统业务员系统管理员基本档案管理员4．概念结构设计根据以上对系统的需求分析，系统设计，本系统使用的数据库实体分别为客户信息实体，产品信息实体，订单信息实体，发货单实体，签收单实体。1：客户信息实体客户信息实体包括客户名称、单位地址、联系电话、地址、开户银行、银行账号、发票抬头、所在区域等属性。客户信息实体的E-R图如图所示。2：发货单实体发货单实体包括客户名称、联系人、联系电话、发货地址、地址、产品名称、型号、数量、单价、运费、总价、发货日期等属性，E-R图如图所示。订单信息管理发货管理签收管理客户信息管理产品信息管理订单信息管理发货管理客户信息管理产品信息管理订单信息管理签收管理客户信息客户名称单位地址联系电话地址开户银行银行账号发票抬头所在区域客户名称联系人联系电话发货地址地址产品名称3：签收单实体签收单实体包括客户名称、联系人、联系电话、发货地址、地址、产品名称、型号、数量、单价、运费、总价、收货日期等属性，E-R图如图所示。4：unpw实体unpw实体包括un、pw、qx等属性，E-R图如图所示。unpwunpw签收单客户名称联系人联系电话发货地址地址产品名称型号数量单价运费总价收货日期5：产品信息实体产品信息实体主要包括产品名称、规格、型号、操作系统、产品描述、产品分类等属性。E-R图如图所示。6：订单信息实体订单信息实体主要包括客户名称、联系人、联系电话、发货地址、最后到货期限（日期）以及产品名称、型号、数量、产品要求等属性。E-R图如图所示。qx产品信息产品名称规格型号操作系统产品描述产品分类订单信息联系人联系电话发货地址最后到货期限客户名称实体属性表：实体属性客户信息客户名称、单位地址、联系电话、地址、开户银行、银行账号、发票抬头、所在区域产品信息产品名称、规格、型号、操作系统、产品描述、产品分类订单信息客户名称、联系人、联系电话、发货地址、最后到货期限（日期）以及产品名称、型号、数量、产品要求签收单客户名称、联系人、联系电话、发货地址、地址、产品名称、型号、数量、单价、运费、总价、收货日期发货单客户名称、联系人、联系电话、发货地址、地址、产品名称、型号、数量、单价、运费、总价、发货日期unpw（用户）un（登录名）、pw（密码）、qx（用户）产品信息产品名称型号规格订单信息产品名称型...
