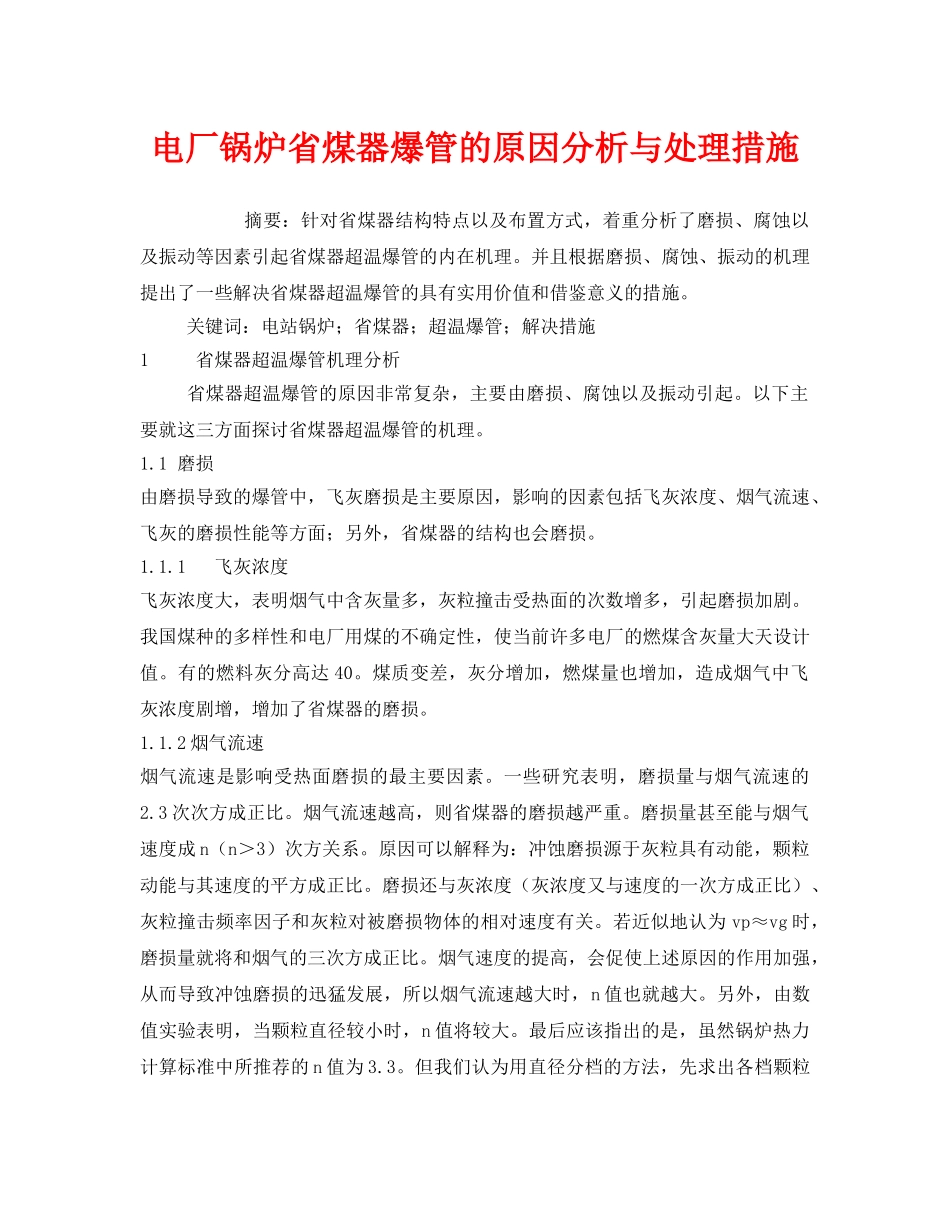

《安全管理论文》之电厂锅炉省煤器爆管的原因分析与处理措施 VIP免费

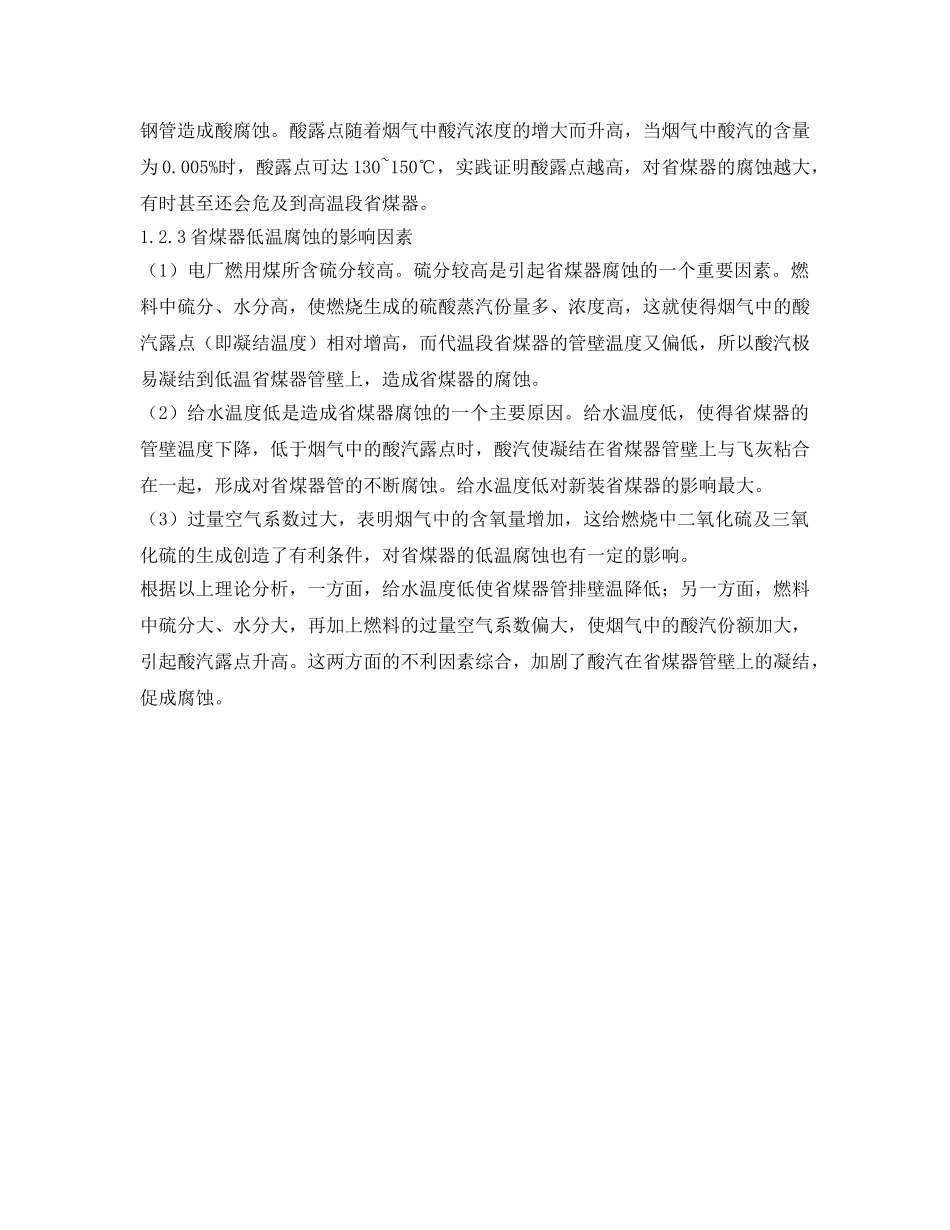

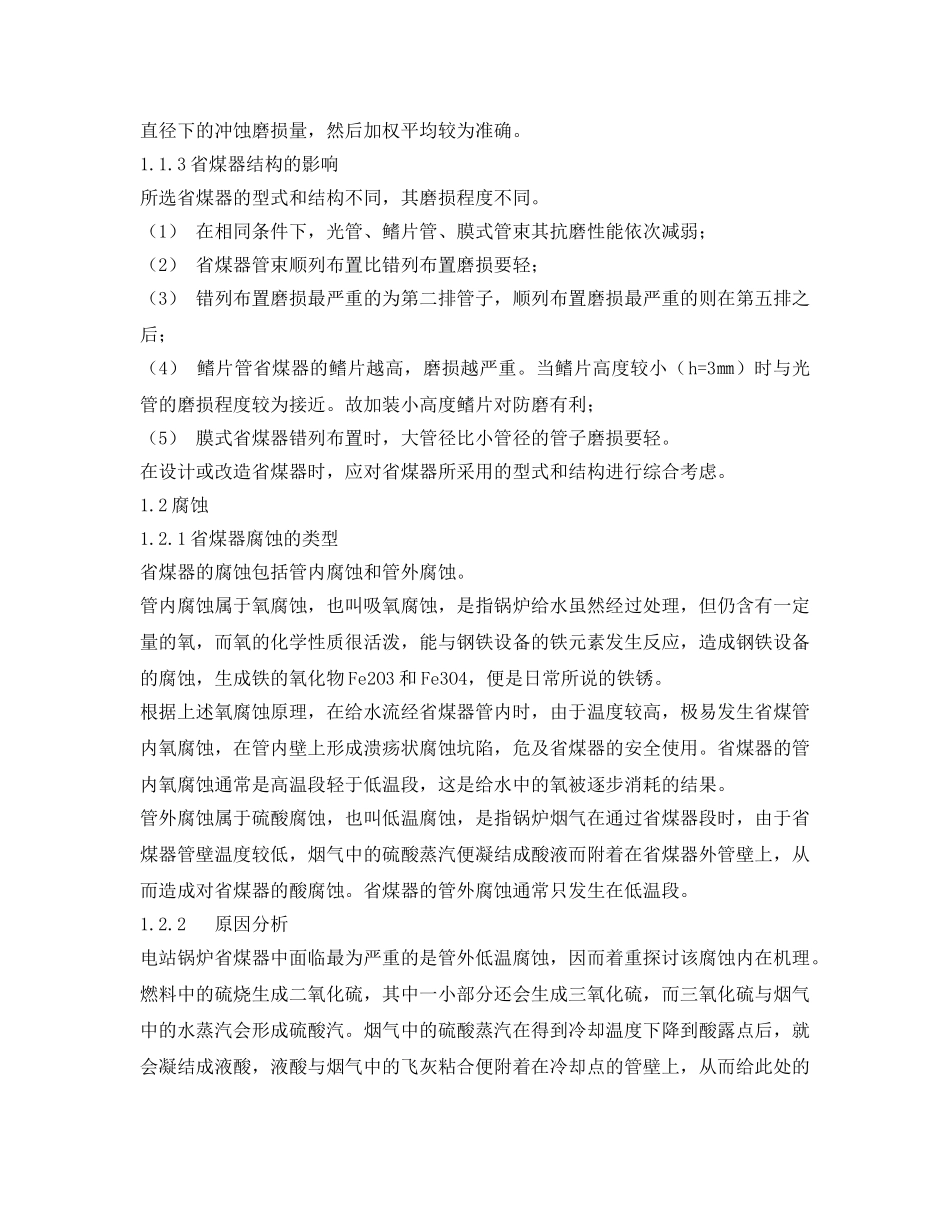

电厂锅炉省煤器爆管的原因分析与处理措施摘要：针对省煤器结构特点以及布置方式，着重分析了磨损、腐蚀以及振动等因素引起省煤器超温爆管的内在机理。并且根据磨损、腐蚀、振动的机理提出了一些解决省煤器超温爆管的具有实用价值和借鉴意义的措施。关键词：电站锅炉；省煤器；超温爆管；解决措施1省煤器超温爆管机理分析省煤器超温爆管的原因非常复杂，主要由磨损、腐蚀以及振动引起。以下主要就这三方面探讨省煤器超温爆管的机理。1.1磨损由磨损导致的爆管中，飞灰磨损是主要原因，影响的因素包括飞灰浓度、烟气流速、飞灰的磨损性能等方面；另外，省煤器的结构也会磨损。1.1.1飞灰浓度飞灰浓度大，表明烟气中含灰量多，灰粒撞击受热面的次数增多，引起磨损加剧。我国煤种的多样性和电厂用煤的不确定性，使当前许多电厂的燃煤含灰量大天设计值。有的燃料灰分高达40。煤质变差，灰分增加，燃煤量也增加，造成烟气中飞灰浓度剧增，增加了省煤器的磨损。1.1.2烟气流速烟气流速是影响受热面磨损的最主要因素。一些研究表明，磨损量与烟气流速的2.3次次方成正比。烟气流速越高，则省煤器的磨损越严重。磨损量甚至能与烟气速度成n（n＞3）次方关系。原因可以解释为：冲蚀磨损源于灰粒具有动能，颗粒动能与其速度的平方成正比。磨损还与灰浓度（灰浓度又与速度的一次方成正比）、灰粒撞击频率因子和灰粒对被磨损物体的相对速度有关。若近似地认为vp≈vg时，磨损量就将和烟气的三次方成正比。烟气速度的提高，会促使上述原因的作用加强，从而导致冲蚀磨损的迅猛发展，所以烟气流速越大时，n值也就越大。另外，由数值实验表明，当颗粒直径较小时，n值将较大。最后应该指出的是，虽然锅炉热力计算标准中所推荐的n值为3.3。但我们认为用直径分档的方法，先求出各档颗粒直径下的冲蚀磨损量，然后加权平均较为准确。1.1.3省煤器结构的影响所选省煤器的型式和结构不同，其磨损程度不同。（1）在相同条件下，光管、鳍片管、膜式管束其抗磨性能依次减弱；（2）省煤器管束顺列布置比错列布置磨损要轻；（3）错列布置磨损最严重的为第二排管子，顺列布置磨损最严重的则在第五排之后；（4）鳍片管省煤器的鳍片越高，磨损越严重。当鳍片高度较小（h=3㎜）时与光管的磨损程度较为接近。故加装小高度鳍片对防磨有利；（5）膜式省煤器错列布置时，大管径比小管径的管子磨损要轻。在设计或改造省煤器时，应对省煤器所采用的型式和结构进行综合考虑。1.2腐蚀1.2.1省煤器腐蚀的类型省煤器的腐蚀包括管内腐蚀和管外腐蚀。管内腐蚀属于氧腐蚀，也叫吸氧腐蚀，是指锅炉给水虽然经过处理，但仍含有一定量的氧，而氧的化学性质很活泼，能与钢铁设备的铁元素发生反应，造成钢铁设备的腐蚀，生成铁的氧化物Fe2O3和Fe3O4，便是日常所说的铁锈。根据上述氧腐蚀原理，在给水流经省煤器管内时，由于温度较高，极易发生省煤管内氧腐蚀，在管内壁上形成溃疡状腐蚀坑陷，危及省煤器的安全使用。省煤器的管内氧腐蚀通常是高温段轻于低温段，这是给水中的氧被逐步消耗的结果。管外腐蚀属于硫酸腐蚀，也叫低温腐蚀，是指锅炉烟气在通过省煤器段时，由于省煤器管壁温度较低，烟气中的硫酸蒸汽便凝结成酸液而附着在省煤器外管壁上，从而造成对省煤器的酸腐蚀。省煤器的管外腐蚀通常只发生在低温段。1.2.2原因分析电站锅炉省煤器中面临最为严重的是管外低温腐蚀，因而着重探讨该腐蚀内在机理。燃料中的硫烧生成二氧化硫，其中一小部分还会生成三氧化硫，而三氧化硫与烟气中的水蒸汽会形成硫酸汽。烟气中的硫酸蒸汽在得到冷却温度下降到酸露点后，就会凝结成液酸，液酸与烟气中的飞灰粘合便附着在冷却点的管壁上，从而给此处的钢管造成酸腐蚀。酸露点随着烟气中酸汽浓度的增大而升高，当烟气中酸汽的含量为0.005%时，酸露点可达130~150℃，实践证明酸露点越高，对省煤器的腐蚀越大，有时甚至还会危及到高温段省煤器。1.2.3省煤器低温腐蚀的影响因素（1）电厂燃用煤所含硫分较高。硫分较高是引起省煤器腐蚀的一个重要因素。燃料中硫分、水分高，使燃烧生成的硫酸蒸汽份量多、浓度高，这就使得烟气中的酸汽露点（即凝结温度）相对增...
