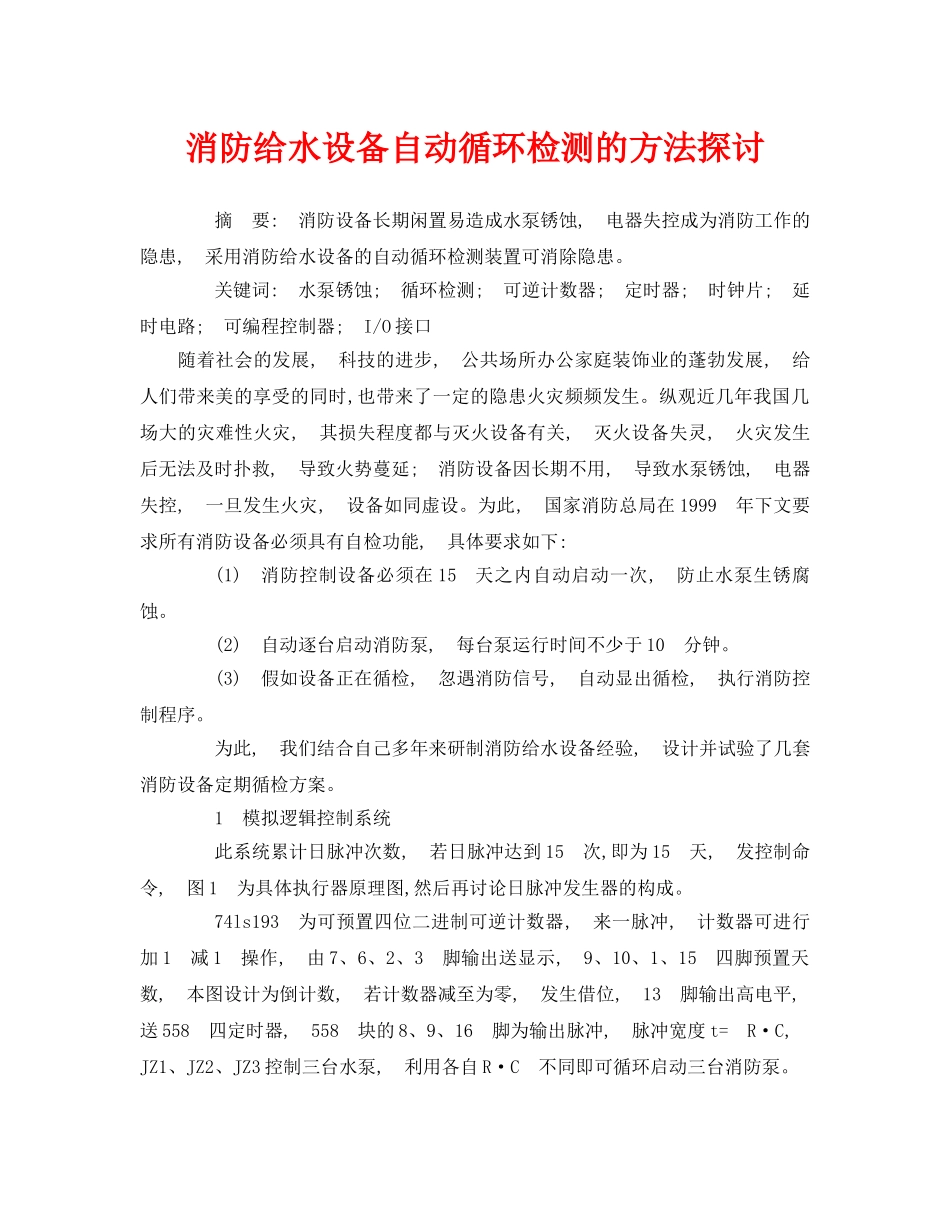

消防给水设备自动循环检测的方法探讨摘要:消防设备长期闲置易造成水泵锈蚀,电器失控成为消防工作的隐患,采用消防给水设备的自动循环检测装置可消除隐患。关键词:水泵锈蚀;循环检测;可逆计数器;定时器;时钟片;延时电路;可编程控制器;I/O接口随着社会的发展,科技的进步,公共场所办公家庭装饰业的蓬勃发展,给人们带来美的享受的同时,也带来了一定的隐患火灾频频发生。纵观近几年我国几场大的灾难性火灾,其损失程度都与灭火设备有关,灭火设备失灵,火灾发生后无法及时扑救,导致火势蔓延;消防设备因长期不用,导致水泵锈蚀,电器失控,一旦发生火灾,设备如同虚设。为此,国家消防总局在1999年下文要求所有消防设备必须具有自检功能,具体要求如下:(1)消防控制设备必须在15天之内自动启动一次,防止水泵生锈腐蚀。(2)自动逐台启动消防泵,每台泵运行时间不少于10分钟。(3)假如设备正在循检,忽遇消防信号,自动显出循检,执行消防控制程序。为此,我们结合自己多年来研制消防给水设备经验,设计并试验了几套消防设备定期循检方案。1模拟逻辑控制系统此系统累计日脉冲次数,若日脉冲达到15次,即为15天,发控制命令,图1为具体执行器原理图,然后再讨论日脉冲发生器的构成。74ls193为可预置四位二进制可逆计数器,来一脉冲,计数器可进行加1减1操作,由7、6、2、3脚输出送显示,9、10、1、15四脚预置天数,本图设计为倒计数,若计数器减至为零,发生借位,13脚输出高电平,送558四定时器,558块的8、9、16脚为输出脉冲,脉冲宽度t=R·C,JZ1、JZ2、JZ3控制三台水泵,利用各自R·C不同即可循环启动三台消防泵。日脉冲的发生有以下几种方法:(1)脉冲发生器产生脉冲,经多级分频后,产生日脉冲。(2)利用时钟芯片,在设定输出端加一运放,取得日脉冲信号,经整形送给74ls193。图1中LM34即为脉冲整形用。(3)利用长延时电路产生脉冲,其参考图如图2所示。特点:该循环检测系统投资少,系统工作可靠,抗干扰能力非常强,但相对元器件较多,制作复杂。2计算机智能控制2.1利用可编程控制器可编程控制器最大特点是有I/O出入口,利用入口检测消防信号,I/O出口控制消防泵,若有消防信号,则按消防程序指令控制消防泵运行,平时可利用系统时钟定期循检并控制水泵运行。特点:性能可靠,硬件最少,可不外接任何器件,即可实现此功能,缺点:投资大。2.2利用单片机选用PIC16C54单片机,用其TMR0定时器?计数器作为时间计数器,它有12个双向I/O口,外加几个三极管及继电器就可组成控制电路,此电路原理如图3所示。其控制方式与可编程控制器一样。特点:硬件较少,智能化程度高,投资少。缺点:抗干扰能力不如上述其它方法。3结束语以上几种方法都经过了实验,并在实际中应用。总体来讲本人还是愿意采用模拟逻辑控制系统,花几元钱买一块电子表,取日脉冲信号按上图接成电路即可工作,但单位其它同行各有各自选择理由。参考文献:[1]何立民.单片机技术与应用[M].北京航空航天大学出版社,1990.[2]窦振中.PIC系列单片机原理和程序设计[M].北京航空航天大学出版社,1990.
