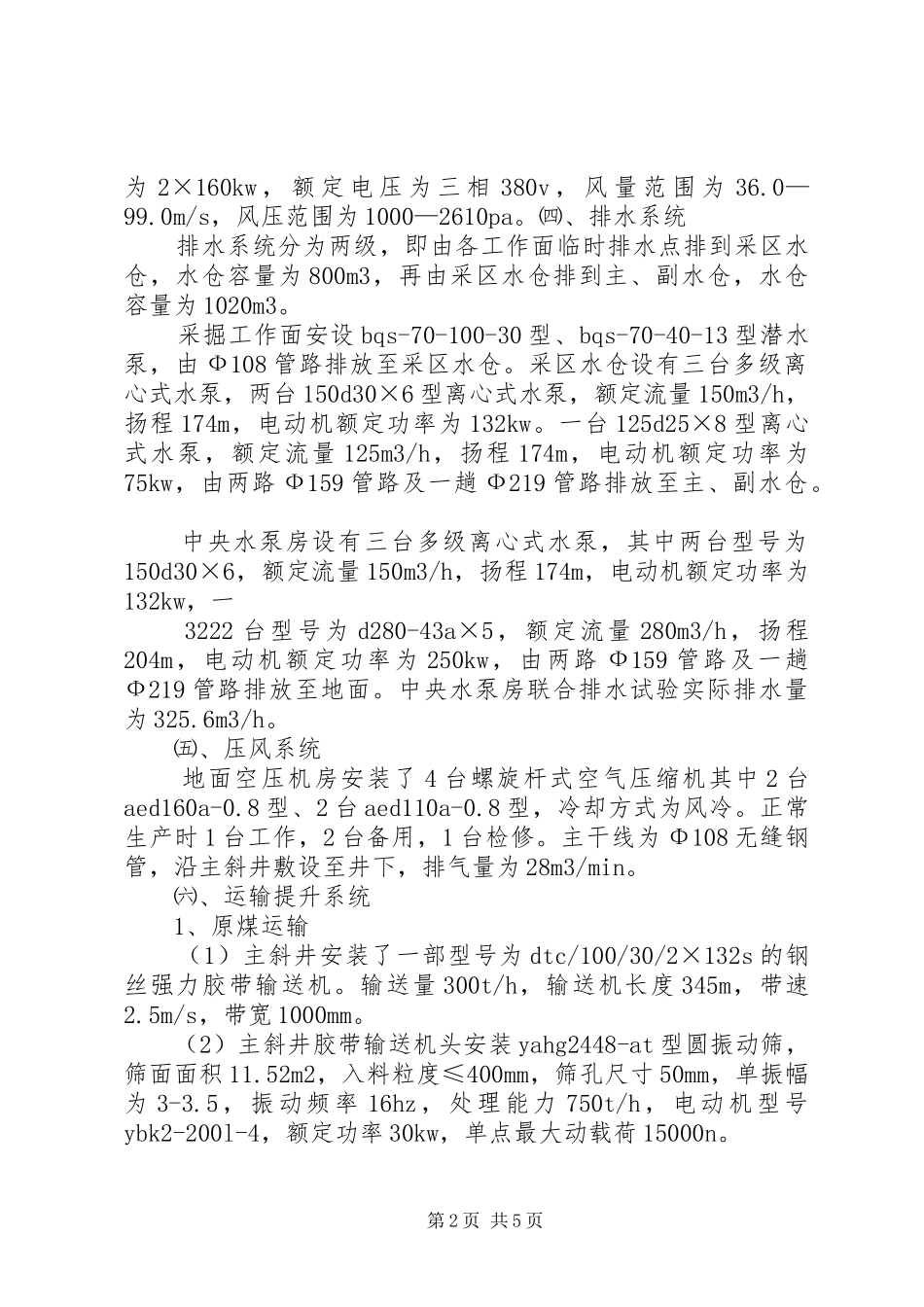

煤业零打碎敲分汇报生辉煤业机电系统汇报材料机电系统现状：㈠、矿井目前主要机电工作状况：1、20116综采工作面回采完毕，准备拆除；2、20107工作面回采完毕，运输机及其他设备已拆除，拆除支架大部；3、正在组织20102运输系统的安装工作，计划在本月20号完成，达到回采条件；4、正在完善20100掘进工作面的通风、供电、运输系统尽快达到掘进工作要求；㈡、供电系统：生辉35kv变电站是13年末投入运行的，全站占地面积1607平方米。双回路电源分别来自两个上级变电站，老腰110kv变电站至生辉供电距离6.1km、杆塔25基，导线采用jl/g1a-240。核桃凹35kv变电站至生辉供电距离4.2km、杆塔15基，导线采用jl/g1a-240。主变容量2×10000千伏安，变电站35kv系统采用进线备自投方式保障供电连续性。1X、2X主变同时向10kvⅠ、Ⅱ段母排供电，10kv系统采取分列方式运行。变电站配出10kv电源有7个回路：1、井下电源503、504回路电缆型号myjv-22-8.7/10kv-3×120mm22、主要通风机房509、516回路电缆型号myjv-22-8.7/10kv-3×95mm3、工业广场507、508回路电缆型号myjv-22-8.7/10kv-3×95mm4、运煤水泵系统518回路电缆型号myjv-22-8.7/10kv-3×95mm㈢、主要通风机：建设了新的主要通风机房，安装了新的主要通风机及变频控制系统，主要通风机型号为fbcdz-no21/2×160。额定功率第1页共5页为2×160kw，额定电压为三相380v，风量范围为36.0—99.0m/s，风压范围为1000—2610pa。㈣、排水系统排水系统分为两级，即由各工作面临时排水点排到采区水仓，水仓容量为800m3，再由采区水仓排到主、副水仓，水仓容量为1020m3。采掘工作面安设bqs-70-100-30型、bqs-70-40-13型潜水泵，由Ф108管路排放至采区水仓。采区水仓设有三台多级离心式水泵，两台150d30×6型离心式水泵，额定流量150m3/h，扬程174m，电动机额定功率为132kw。一台125d25×8型离心式水泵，额定流量125m3/h，扬程174m，电动机额定功率为75kw，由两路Ф159管路及一趟Ф219管路排放至主、副水仓。中央水泵房设有三台多级离心式水泵，其中两台型号为150d30×6，额定流量150m3/h，扬程174m，电动机额定功率为132kw，一3222台型号为d280-43a×5，额定流量280m3/h，扬程204m，电动机额定功率为250kw，由两路Ф159管路及一趟Ф219管路排放至地面。中央水泵房联合排水试验实际排水量为325.6m3/h。㈤、压风系统地面空压机房安装了4台螺旋杆式空气压缩机其中2台aed160a-0.8型、2台aed110a-0.8型，冷却方式为风冷。正常生产时1台工作，2台备用，1台检修。主干线为Φ108无缝钢管，沿主斜井敷设至井下，排气量为28m3/min。㈥、运输提升系统1、原煤运输（1）主斜井安装了一部型号为dtc/100/30/2×132s的钢丝强力胶带输送机。输送量300t/h，输送机长度345m，带速2.5m/s，带宽1000mm。（2）主斜井胶带输送机头安装yahg2448-at型圆振动筛，筛面面积11.52m2，入料粒度≤400mm，筛孔尺寸50mm，单振幅为3-3.5，振动频率16hz，处理能力750t/h，电动机型号ybk2-200l-4，额定功率30kw，单点最大动载荷15000n。第2页共5页（3）井底煤仓安装glw800/18.5/s型往复式给料机，最大给料量800t/h，电动机型号yb2-180m-4，功率18.5kw，减速机型号：zsy-180，转配方式3，速比25i。最大粒度10%以下1000mm，10%以上850mm。（4）集中皮带巷安装dsj100/63/2×125型胶带输送机一部，输送量630t/h，运输长度1130m，带宽1000mm，带速1.9m/s，储藏带长度50m，电机型号ybs-125，功率2×125，传动滚筒直径630mm，改向滚筒直径头部400mm尾部320mm，托辊直径108mm，液力耦合器型号yoxd450，减速器型号js150，张紧绞车型号jh-5a，生产厂家为原平维达机制造有限公司。（5）掘进工作面安装胶带输送机型号为ssj800/2×37，输送量400t/h，运输长度800m，带速1.9m/s，带宽800mm，机头储带装置储带量50m，机尾爬道支撑桥式转载机机头，爬道长度不少于18m。2、轨道运输（1）副斜井提升绞车型号为jtp1.6×1.2，额定功率为90kw，提升距离为240m，钢丝绳绳径为Φ24.5㎜，绳长为300m，采用变频控制系统。（2）集中轨道巷无极绳绞车型号sq-20，额定牵引力20kn，电机功率22kw，牵引速度1m/s，钢丝绳直径Φ18mm...
