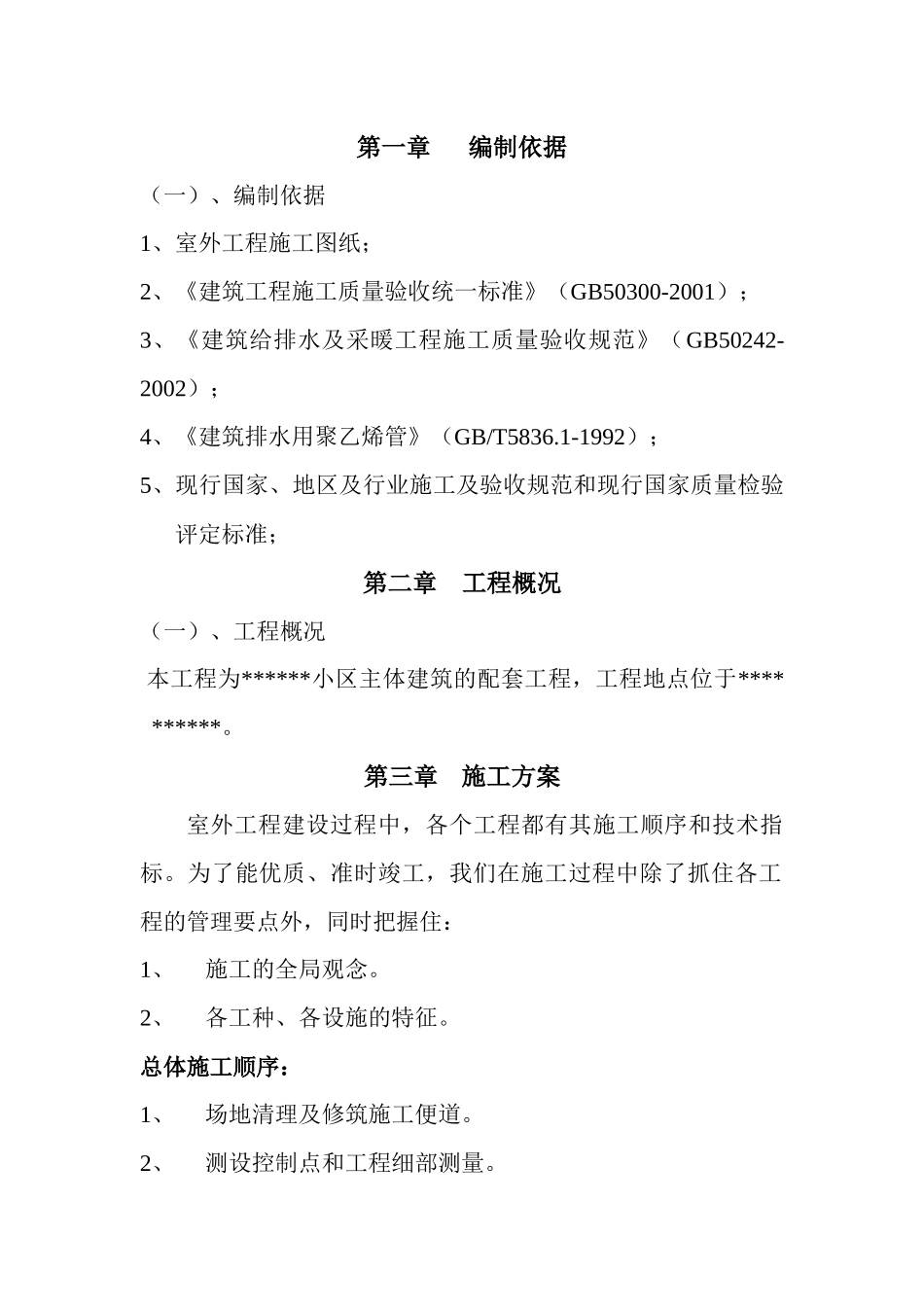

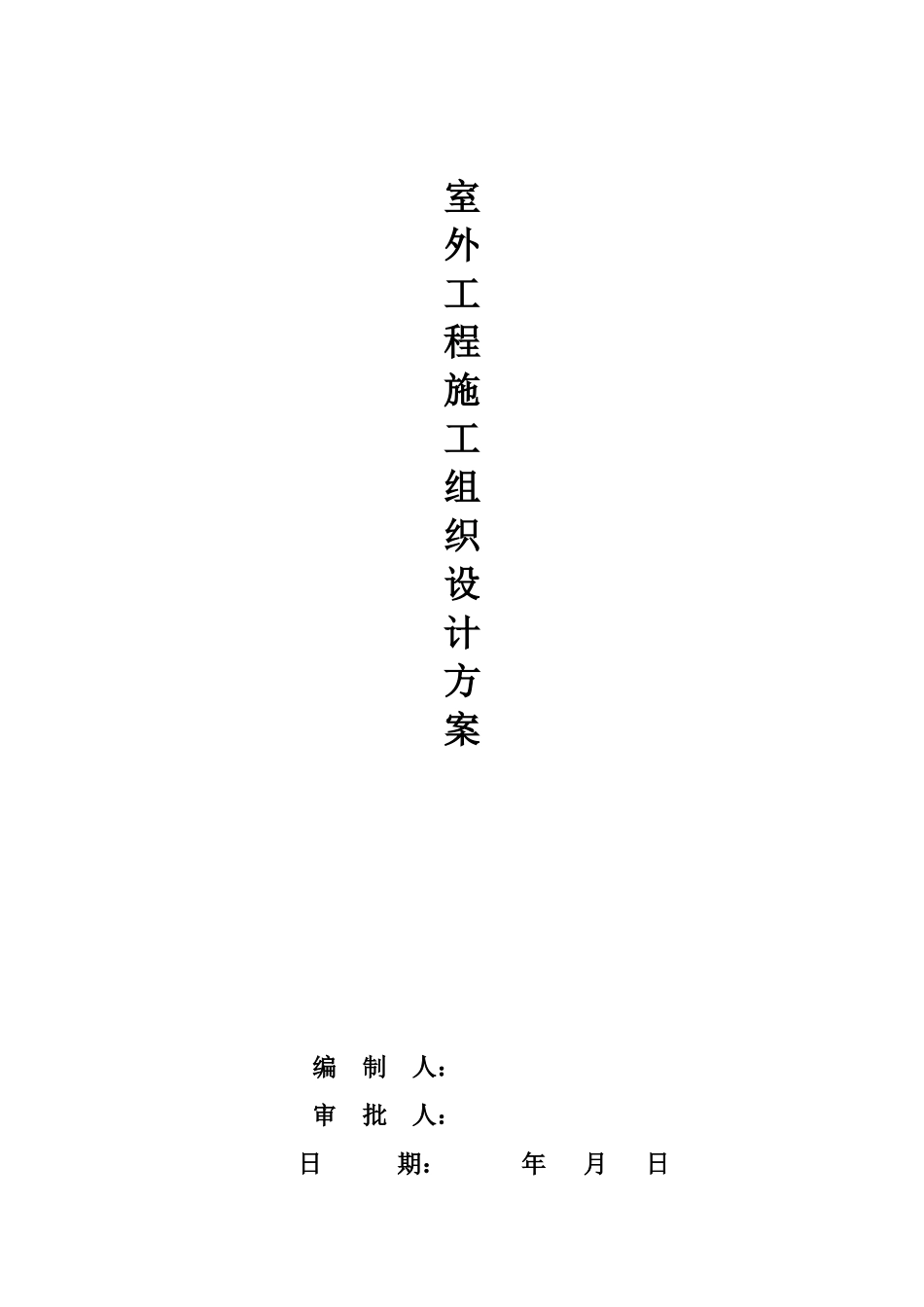

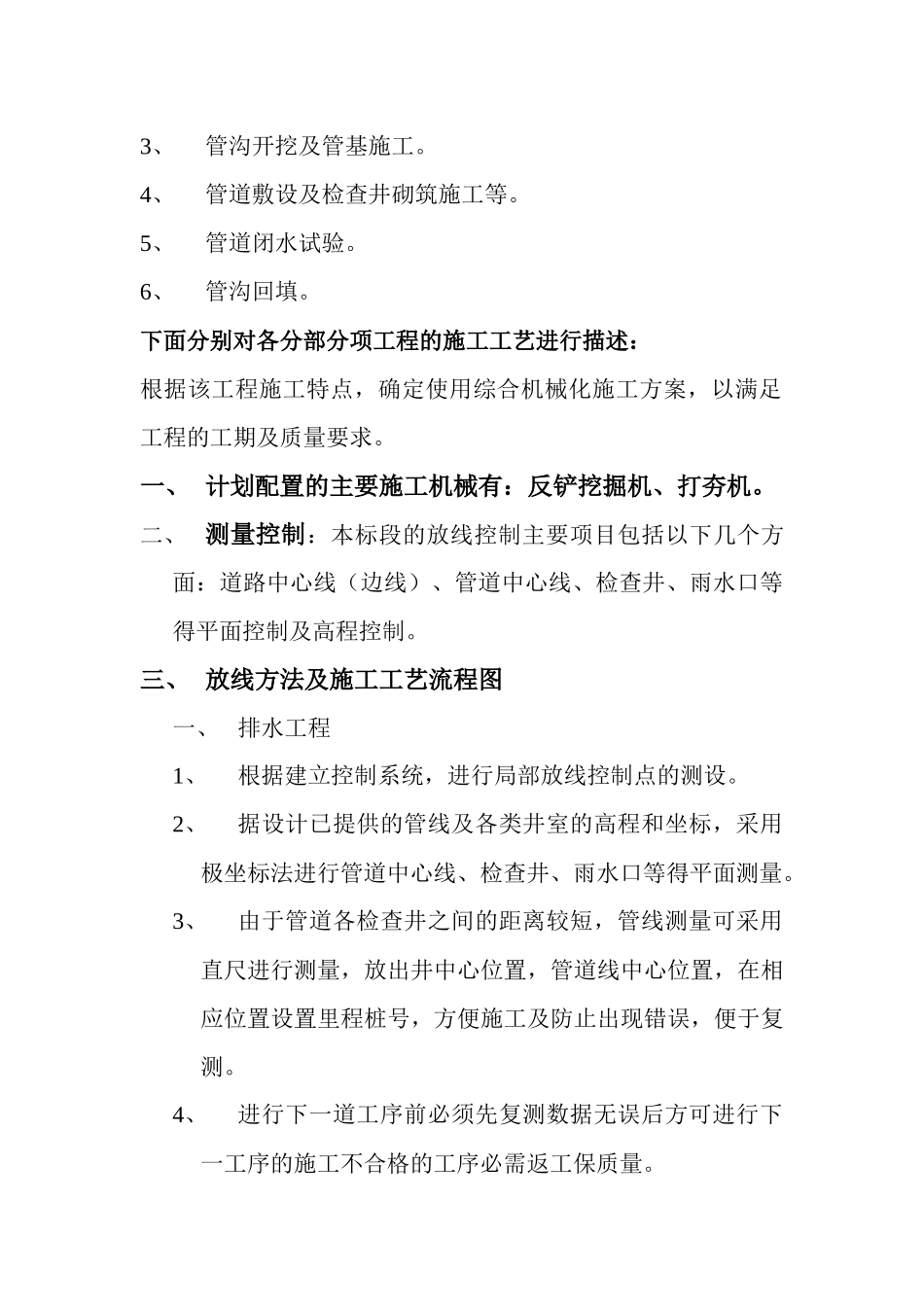

室外工程施工组织设计方案编制人：审批人：日期：年月日第一章编制依据（一）、编制依据1、室外工程施工图纸；2、《建筑工程施工质量验收统一标准》（GB50300-2001）；3、《建筑给排水及采暖工程施工质量验收规范》（GB50242-2002）；4、《建筑排水用聚乙烯管》（GB/T5836.1-1992）；5、现行国家、地区及行业施工及验收规范和现行国家质量检验评定标准；第二章工程概况（一）、工程概况本工程为******小区主体建筑的配套工程，工程地点位于**********。第三章施工方案室外工程建设过程中，各个工程都有其施工顺序和技术指标。为了能优质、准时竣工，我们在施工过程中除了抓住各工程的管理要点外，同时把握住：1、施工的全局观念。2、各工种、各设施的特征。总体施工顺序：1、场地清理及修筑施工便道。2、测设控制点和工程细部测量。3、管沟开挖及管基施工。4、管道敷设及检查井砌筑施工等。5、管道闭水试验。6、管沟回填。下面分别对各分部分项工程的施工工艺进行描述：根据该工程施工特点，确定使用综合机械化施工方案，以满足工程的工期及质量要求。一、计划配置的主要施工机械有：反铲挖掘机、打夯机。二、测量控制：本标段的放线控制主要项目包括以下几个方面：道路中心线（边线）、管道中心线、检查井、雨水口等得平面控制及高程控制。三、放线方法及施工工艺流程图一、排水工程1、根据建立控制系统，进行局部放线控制点的测设。2、据设计已提供的管线及各类井室的高程和坐标，采用极坐标法进行管道中心线、检查井、雨水口等得平面测量。3、由于管道各检查井之间的距离较短，管线测量可采用直尺进行测量，放出井中心位置，管道线中心位置，在相应位置设置里程桩号，方便施工及防止出现错误，便于复测。4、进行下一道工序前必须先复测数据无误后方可进行下一工序的施工不合格的工序必需返工保质量。5、管道的起点、终点及转折点称为管道的重点，管道中线定位就是将主点位置测设到地面上去，并用木桩标定。管线起点及各转折点出以后，从线路起点开始测距，沿管道中线每隔10m钉一木桩（里程桩）。根据管线的起点和各沟的挖土中心线，一般每10m测设一点，中心线的投点容差为正负10mm，量灰线标明开挖边界。在测设中线时应同时定出井位等附属结构的位置。每隔10m或20m槽口上设置一个坡度板。作为施工中控制管道中心线和位置，掌握管道设计高程的标志，坡度板必须稳定、牢固，其顶面应保持水平，用经纬仪将中心线位置测设到坡度板上，钉上中心钉，安装管道时，可在中心任务钉上悬挂锤球，确定管中线位置。以中心钉为准，放出砼垫层边线，开挖边线及沟底边线。四、排水管道土方开挖施工（一）、管道开挖及排水1、开挖前应按设计要求进行施工测量放样。通过坐标点、路中线里程桩放出管道的中线点，在管道纵向定出基坑开挖边线，并测出开挖深度，加强桩点维护，确保日后复测顺利进行。2、做好坑内、坑外的排水，在坑内应开挖集水沟，并通过集水井将地下水抽至地面临时排水系统。3、次要交通位置可堆放弃土，待管沟施工完后用于回填。4，当挖至设计标高时，应进行地基尺寸轴线偏差检查验收（二）、管道土方开挖施工1、沟槽开挖:1)、在进行管坑开挖前，利用在全范围进行地下管线探测，如有管线，应设置标志牌标记地下管线的种类位置和埋深，并进行保护，对施工有影响的需报设计和监理工程师进行处理。2）、开挖坑槽前，应向挖掘机司机详细交底，交底内容一般包括挖槽断面、堆土位置，现有地下构筑物情况及施工技术、安全要求等，并指定专人与司机配合，其配合人员应熟悉机械挖土有关安全操作规程，并及时测量槽底高程和宽度，防止超挖。如超挖，超挖部分应按监理工程师同意的材料回填，并夯压密实。3）、采用挖掘机开槽，人工找平，人工配合机械安管。4）、管沟开挖时，先进行详细测量定位并用石灰标示出开挖边线，复测无误后指挥挖掘机进行开挖，挖掘机一边开挖一边后退，开挖出来的余土堆于坑槽外侧，堆土坡脚距槽边1.0M以外，堆土高度不超过2.0M，堆土坡度不陡于自然坡度。（二）、施工准备1、基坑开挖至设计标高，软土较厚的沟槽底经地基处理并经复测无误后，经业主与现场监理工程师...
