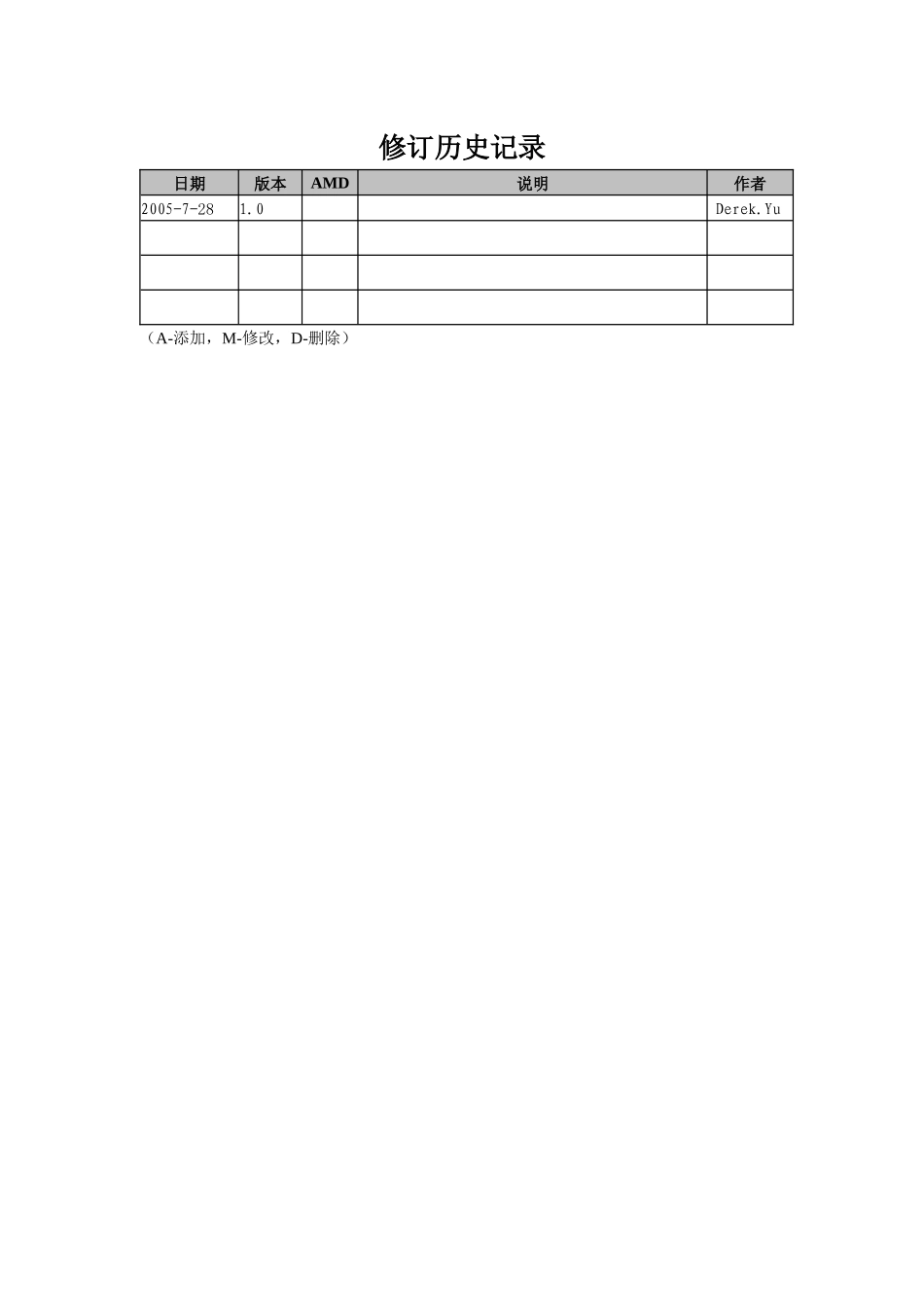

IAD测试方案（MEGACO/H.248协议相关部分）2005-07-21修订历史记录日期版本AMD说明作者2005-7-281.0Derek.Yu（A-添加，M-修改，D-删除）目录1.测试方案说明本方案只对H.248协议以及和协议密切相关的内容进行测试。2.协议和业务流程测试2.1.H.248/Megaco协议测试组网图：2.1.1.H.248注册流程测试测试编号：callflow_01测试项目：IAD加电启动发起的注册请求测试测试目的：检测IAD能否正常发起注册请求预设条件：IAD加电启动向MGC注册测试步骤：1、断开IAD和MGC的网络连接5分钟以上；2、启动H.248消息跟踪或通过抓包工具抓包；3、恢复网络连接；测试消息流程图如下所示：IADMGC预期结果：客户端正确发起注册请求，通过消息跟踪或抓包工具可以跟踪到如下的消息内容：MEGACO/1[124.124.124.222]Transaction=9998{Context=-{ServiceChange=ROOT{Services{Method=Restart,ServiceChangeAddress=55555,Pro}}}}MEGACO/1[123.123.123.4]:55555Reply=9998{Context=-{ServiceChange=ROOT{Services{ServiceChangeAddress=55555,Pro}}}}测试结果：判定原则：测试结果必须和预期结果相符，否则不符合要求。测试编号：callflow_02测试项目：IAD冷启动注册请求测试测试目的：检测IAD能否正常发起注册请求预设条件：IAD没有注册到MGC测试步骤：1、IAD和MGC处于断开状态；2、启动H.248消息跟踪或通过抓包工具抓包；3、恢复网络连接，IAD向主MGC注册，MGC拒绝接受并在Reply中返回次MGC的地址；4、IAD向次MGC注册ServiceChangeReason＝901，注册成功。测试消息流程图如下所示：IAD主MGC预期结果：IAD向次MGC注册成功。测试结果：判定原则：测试结果必须和预期结果相符，否则不符合要求。测试编号：callflow_03测试项目：IAD热启动注册请求测试测试目的：检测IAD能否正常发起注册请求预设条件：IAD与软交换已经建立关联，IAD业务运行中。测试步骤：1、启动H.248消息跟踪或通过抓包工具抓包；2、断开MGC和IAD网络连接一段时间。Reply（MGCId）次MGCReplyServiceChangeRootMethod＝Restart5、恢复网络连接，IAD再次向MGC注册，ServiceChangeReason＝902,注册成功；测试消息流程图如下所示：IADMGC预期结果：测试结果：判定原则：测试结果必须和预期结果相符，否则不符合要求。测试编号：callflow_04测试项目：版本协商测试测试目的：检验H.248客户端命令响应的正确性预设条件：IAD的协议版本高于MGC协议版本，MGC不支持高版本。测试步骤：1、正确配置H.248客户端和服务端，保证两端正常连通；2、启动H.248消息跟踪或通过抓包工具抓包；3、IAD注册发起的第一个ServiceChange命令中ServiceChangeVersion版本高于MGC支持的版本，MGC将发送具有低版本协议信息的ServiceChangeReply，而且以后在MG和MGC之间的消息应遵守低版本的协议。预期结果：通过消息跟踪或抓包工具可以看到IAD和MGC之间使用低版本的协议通信。测试结果：判定原则：测试结果必须和预期结果相符，否则不符合要求。测试编号：callflow_05测试项目：IAD终结点请求重新进入服务测试目的：检验H.248客户端命令响应的正确性ReplyReplyIAD断开和MGC的连接ServiceChangeROOTMethod=Restaart预设条件：终结点TermA已经脱离业务测试步骤：1、正确配置H.248客户端和服务端，保证两端正常连通；2、启动H.248消息跟踪或通过抓包工具抓包；3、IAD发起ServiceChange命令，方法为Restart，终结点在Null关联；4、MGC应答，终结点TermA重新进入业务。预期结果：终结点重新进入业务，MGC上可以看到TermA已经在运行业务状态。测试结果：判定原则：测试结果必须和预期结果相符，否则不符合要求。2.1.2.H.248注销流程测试测试编号：callflow_06测试项目：IAD注销请求测试测试目的：检测IAD能否识别MGC发出的消息预设条件：IAD与软交换已经建立关联，IAD处于业务运行状态。测试步骤：1、启动H.248消息跟踪或通过抓包工具抓包；2、配置好IAD与MGC侧的数据，并且连接正常；3、IAD发出ServiceChange命令，方法为Graceful；4、MGC返回正确应答。测试消息流程图如下所示：MGMGCServiceChangeROOT{Method=Graceful}Reply预期结果：1、IAD在MGC上成功注销。测试结果：判定原则...
