《安全管理》之电焊工作业安全教育 VIP免费

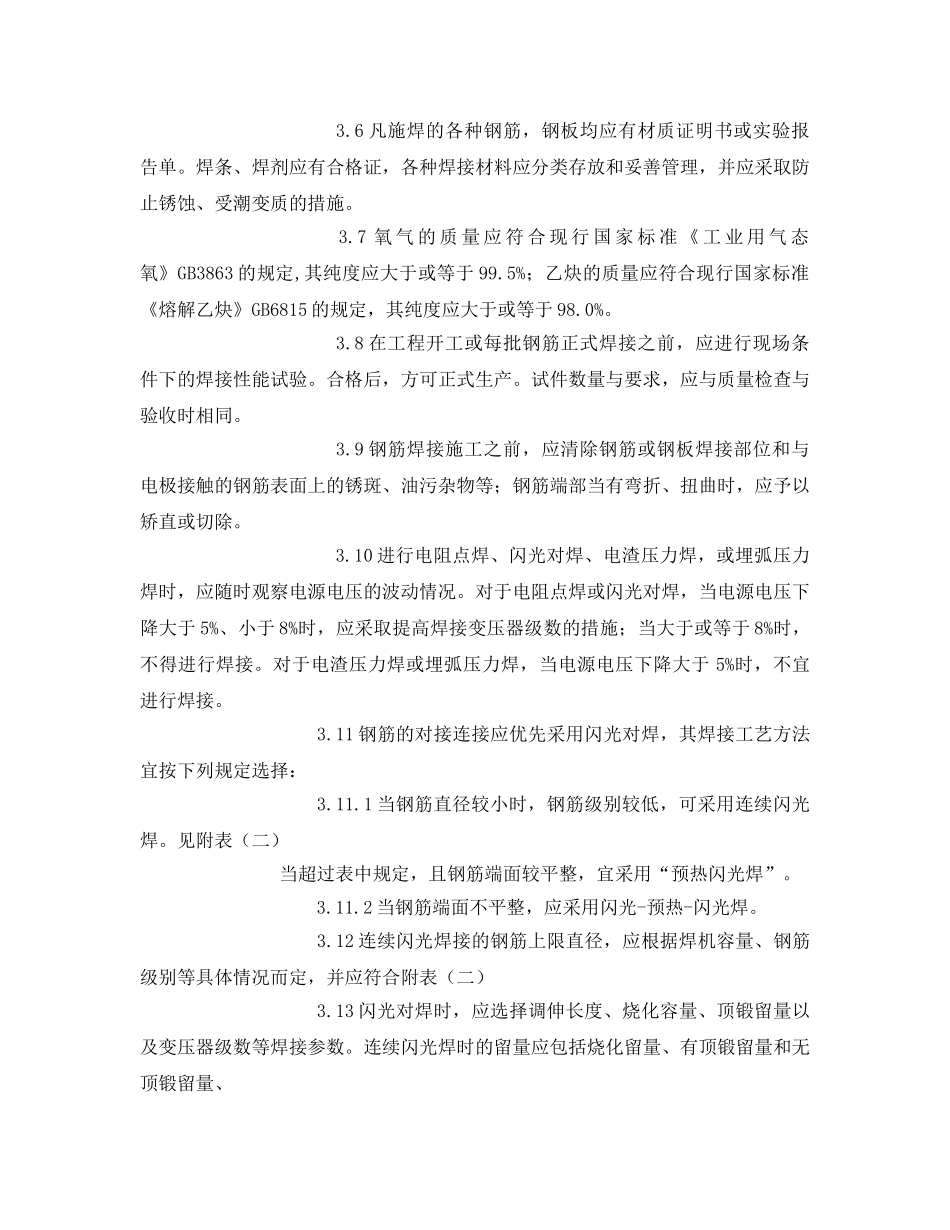

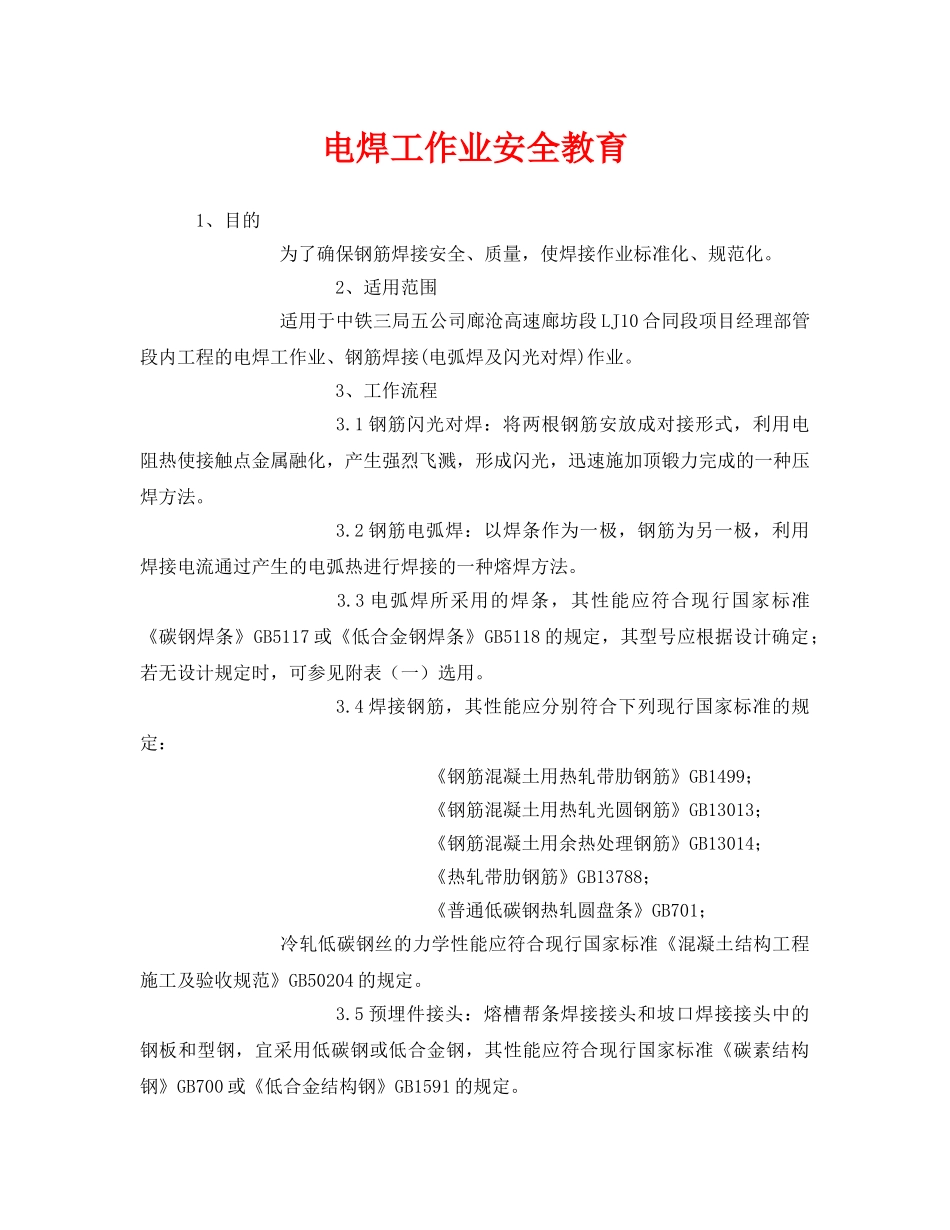

电焊工作业安全教育1、目的为了确保钢筋焊接安全、质量，使焊接作业标准化、规范化。2、适用范围适用于中铁三局五公司廊沧高速廊坊段LJ10合同段项目经理部管段内工程的电焊工作业、钢筋焊接(电弧焊及闪光对焊)作业。3、工作流程3.1钢筋闪光对焊：将两根钢筋安放成对接形式，利用电阻热使接触点金属融化，产生强烈飞溅，形成闪光，迅速施加顶锻力完成的一种压焊方法。3.2钢筋电弧焊：以焊条作为一极，钢筋为另一极，利用焊接电流通过产生的电弧热进行焊接的一种熔焊方法。3.3电弧焊所采用的焊条，其性能应符合现行国家标准《碳钢焊条》GB5117或《低合金钢焊条》GB5118的规定，其型号应根据设计确定；若无设计规定时，可参见附表（一）选用。3.4焊接钢筋，其性能应分别符合下列现行国家标准的规定：《钢筋混凝土用热轧带肋钢筋》GB1499；《钢筋混凝土用热轧光圆钢筋》GB13013；《钢筋混凝土用余热处理钢筋》GB13014；《热轧带肋钢筋》GB13788；《普通低碳钢热轧圆盘条》GB701；冷轧低碳钢丝的力学性能应符合现行国家标准《混凝土结构工程施工及验收规范》GB50204的规定。3.5预埋件接头：熔槽帮条焊接接头和坡口焊接接头中的钢板和型钢，宜采用低碳钢或低合金钢，其性能应符合现行国家标准《碳素结构钢》GB700或《低合金结构钢》GB1591的规定。3.6凡施焊的各种钢筋，钢板均应有材质证明书或实验报告单。焊条、焊剂应有合格证，各种焊接材料应分类存放和妥善管理，并应采取防止锈蚀、受潮变质的措施。3.7氧气的质量应符合现行国家标准《工业用气态氧》GB3863的规定,其纯度应大于或等于99.5%；乙炔的质量应符合现行国家标准《熔解乙炔》GB6815的规定，其纯度应大于或等于98.0%。3.8在工程开工或每批钢筋正式焊接之前，应进行现场条件下的焊接性能试验。合格后，方可正式生产。试件数量与要求，应与质量检查与验收时相同。3.9钢筋焊接施工之前，应清除钢筋或钢板焊接部位和与电极接触的钢筋表面上的锈斑、油污杂物等；钢筋端部当有弯折、扭曲时，应予以矫直或切除。3.10进行电阻点焊、闪光对焊、电渣压力焊，或埋弧压力焊时，应随时观察电源电压的波动情况。对于电阻点焊或闪光对焊，当电源电压下降大于5%、小于8%时，应采取提高焊接变压器级数的措施；当大于或等于8%时，不得进行焊接。对于电渣压力焊或埋弧压力焊，当电源电压下降大于5%时，不宜进行焊接。3.11钢筋的对接连接应优先采用闪光对焊，其焊接工艺方法宜按下列规定选择：3.11.1当钢筋直径较小时，钢筋级别较低，可采用连续闪光焊。见附表（二）当超过表中规定，且钢筋端面较平整，宜采用“预热闪光焊”。3.11.2当钢筋端面不平整，应采用闪光-预热-闪光焊。3.12连续闪光焊接的钢筋上限直径，应根据焊机容量、钢筋级别等具体情况而定，并应符合附表（二）3.13闪光对焊时，应选择调伸长度、烧化容量、顶锻留量以及变压器级数等焊接参数。连续闪光焊时的留量应包括烧化留量、有顶锻留量和无顶锻留量、闪光-预热闪光焊时的留量应包括：一次烧化流量、预热留量、二次烧化留量、有电顶锻留量和无电顶锻留量。3.14调伸长度的选择，应随着钢筋级别的提高和钢筋直径的加大而增长。当焊接Ⅲ、Ⅳ级钢筋时，调伸长度宜在40～60mm内选用。3.15烧化留量的选择，应根据焊接工艺方法确定。当连续闪光焊接时，烧化过程应较长。烧化留量应等于两根钢筋在断料时切断刀口严重压伤部分（包括断面的不平整度），再加8mm。闪光-预热闪光焊接时，应区分一次烧化留量和二次烧化留量。一次烧化留量等于两根钢筋在断料时切断刀口严重压伤部分，二次烧化留量不应小于10mm。3.16需要预热时，宜采用电阻预热法。预热留量应为1～2mm，预热次数应为1～4次；每次预热时间应为1.5～2S,间歇时间应为3～4S。3.17顶锻留量应为4～10mm，并应随钢筋直径的增大和钢筋级别的提高而增加（其中，有电顶锻留量约占1/3）。3.18变压器级数应根据钢筋级别、直径、焊面容量以及焊接工艺方法等具体情况选择。3.19在闪光对焊生产中，当出现异常现象或焊接缺陷时，宜按附表（三）查找原因和采取措施，及时消除。3.20钢筋电弧焊包括帮条焊、搭接焊、坡口焊、窄间隙焊和熔槽帮条焊五...
