塑胶操场可行性报告 VIP免费

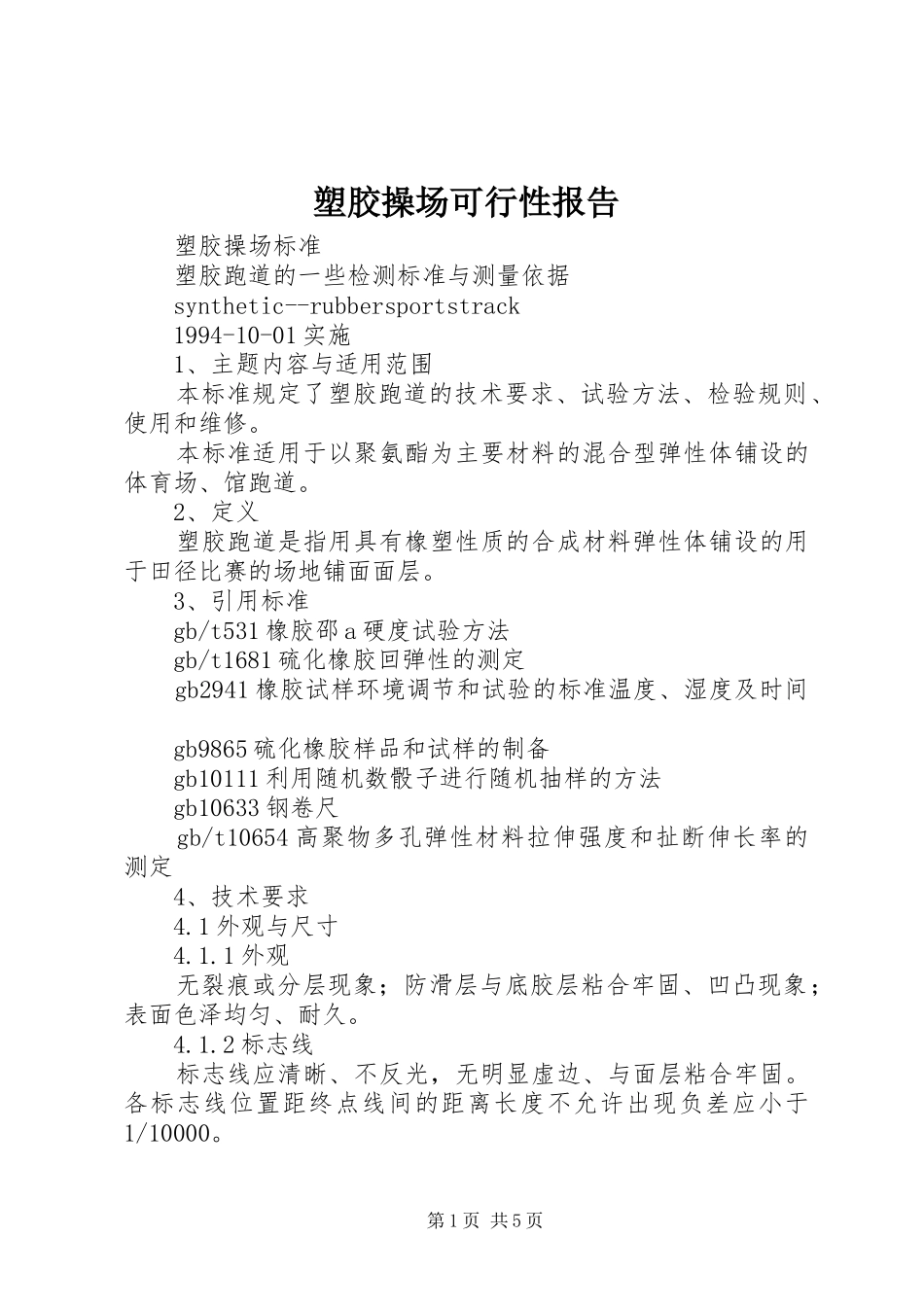

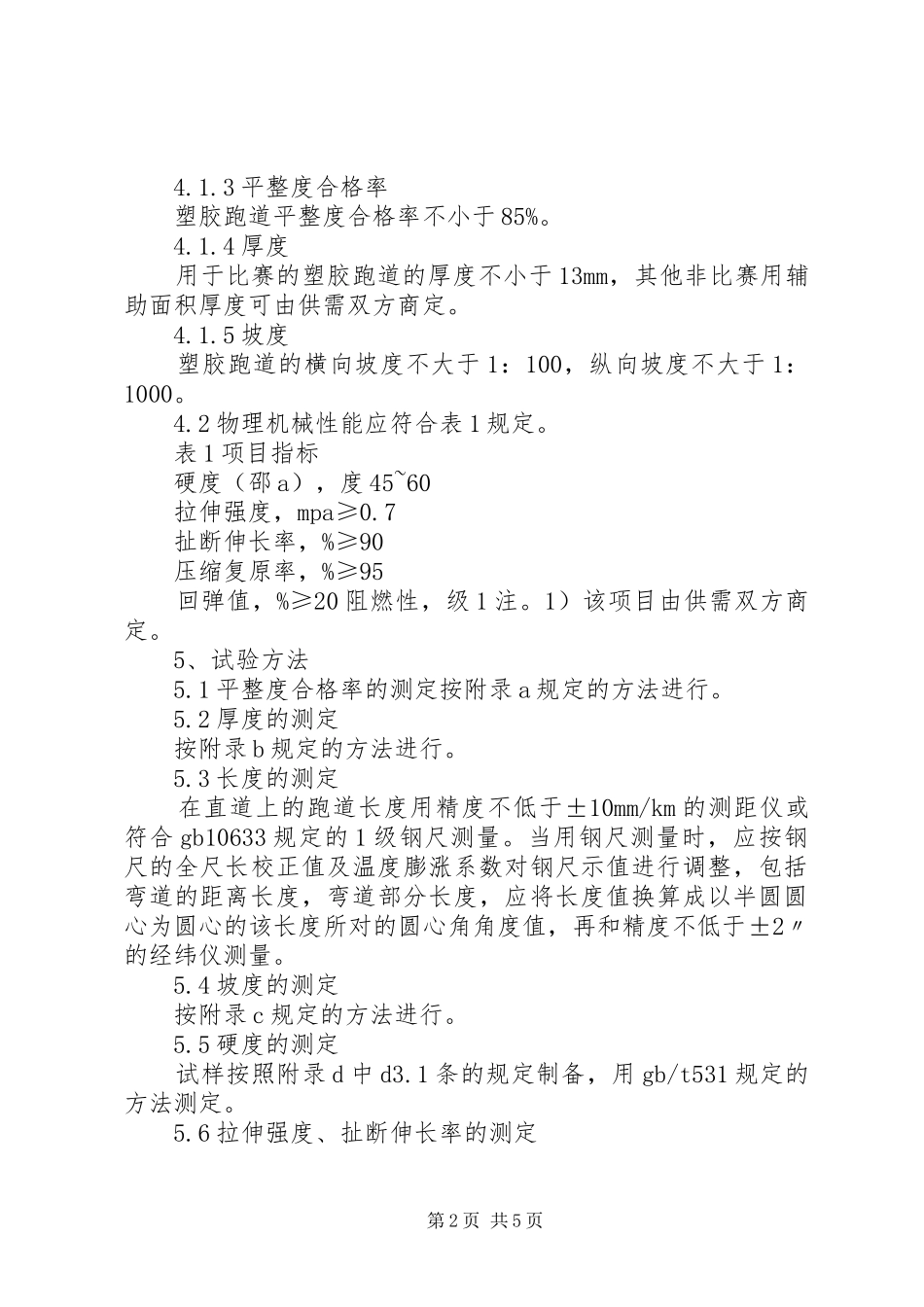

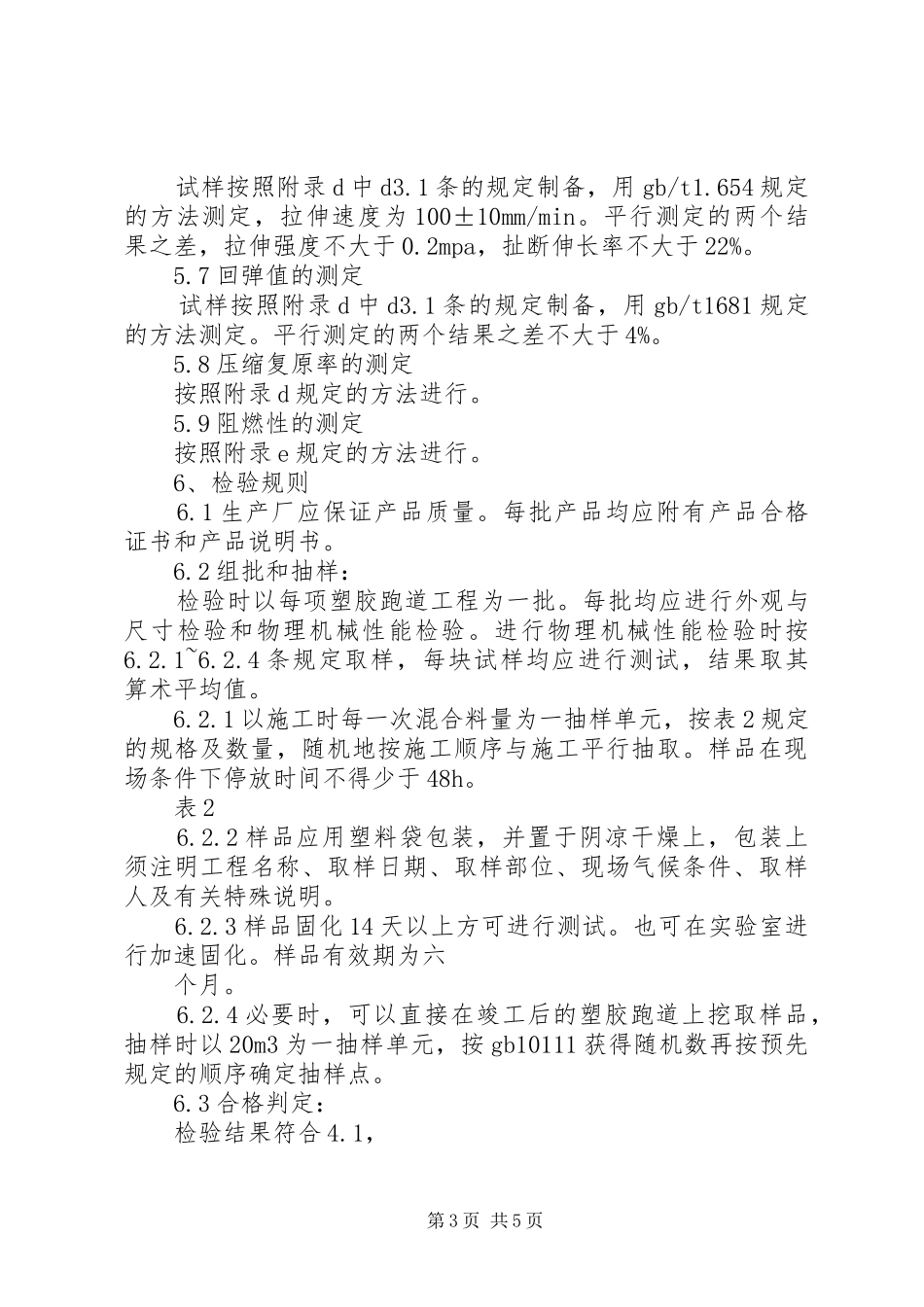

塑胶操场可行性报告塑胶操场标准塑胶跑道的一些检测标准与测量依据synthetic--rubbersportstrack1994-10-01实施1、主题内容与适用范围本标准规定了塑胶跑道的技术要求、试验方法、检验规则、使用和维修。本标准适用于以聚氨酯为主要材料的混合型弹性体铺设的体育场、馆跑道。2、定义塑胶跑道是指用具有橡塑性质的合成材料弹性体铺设的用于田径比赛的场地铺面面层。3、引用标准gb/t531橡胶邵a硬度试验方法gb/t1681硫化橡胶回弹性的测定gb2941橡胶试样环境调节和试验的标准温度、湿度及时间gb9865硫化橡胶样品和试样的制备gb10111利用随机数骰子进行随机抽样的方法gb10633钢卷尺gb/t10654高聚物多孔弹性材料拉伸强度和扯断伸长率的测定4、技术要求4.1外观与尺寸4.1.1外观无裂痕或分层现象；防滑层与底胶层粘合牢固、凹凸现象；表面色泽均匀、耐久。4.1.2标志线标志线应清晰、不反光，无明显虚边、与面层粘合牢固。各标志线位置距终点线间的距离长度不允许出现负差应小于1/10000。第1页共5页4.1.3平整度合格率塑胶跑道平整度合格率不小于85%。4.1.4厚度用于比赛的塑胶跑道的厚度不小于13mm，其他非比赛用辅助面积厚度可由供需双方商定。4.1.5坡度塑胶跑道的横向坡度不大于1：100，纵向坡度不大于1：1000。4.2物理机械性能应符合表1规定。表1项目指标硬度（邵a），度45~60拉伸强度，mpa≥0.7扯断伸长率，%≥90压缩复原率，%≥95回弹值，%≥20阻燃性，级1注。1）该项目由供需双方商定。5、试验方法5.1平整度合格率的测定按附录a规定的方法进行。5.2厚度的测定按附录b规定的方法进行。5.3长度的测定在直道上的跑道长度用精度不低于±10mm/km的测距仪或符合gb10633规定的1级钢尺测量。当用钢尺测量时，应按钢尺的全尺长校正值及温度膨涨系数对钢尺示值进行调整，包括弯道的距离长度，弯道部分长度，应将长度值换算成以半圆圆心为圆心的该长度所对的圆心角角度值，再和精度不低于±2〃的经纬仪测量。5.4坡度的测定按附录c规定的方法进行。5.5硬度的测定试样按照附录d中d3.1条的规定制备，用gb/t531规定的方法测定。5.6拉伸强度、扯断伸长率的测定第2页共5页试样按照附录d中d3.1条的规定制备，用gb/t1.654规定的方法测定，拉伸速度为100±10mm/min。平行测定的两个结果之差，拉伸强度不大于0.2mpa，扯断伸长率不大于22%。5.7回弹值的测定试样按照附录d中d3.1条的规定制备，用gb/t1681规定的方法测定。平行测定的两个结果之差不大于4%。5.8压缩复原率的测定按照附录d规定的方法进行。5.9阻燃性的测定按照附录e规定的方法进行。6、检验规则6.1生产厂应保证产品质量。每批产品均应附有产品合格证书和产品说明书。6.2组批和抽样：检验时以每项塑胶跑道工程为一批。每批均应进行外观与尺寸检验和物理机械性能检验。进行物理机械性能检验时按6.2.1~6.2.4条规定取样，每块试样均应进行测试，结果取其算术平均值。6.2.1以施工时每一次混合料量为一抽样单元，按表2规定的规格及数量，随机地按施工顺序与施工平行抽取。样品在现场条件下停放时间不得少于48h。表26.2.2样品应用塑料袋包装，并置于阴凉干燥上，包装上须注明工程名称、取样日期、取样部位、现场气候条件、取样人及有关特殊说明。6.2.3样品固化14天以上方可进行测试。也可在实验室进行加速固化。样品有效期为六个月。6.2.4必要时，可以直接在竣工后的塑胶跑道上挖取样品，抽样时以20m3为一抽样单元，按gb10111获得随机数再按预先规定的顺序确定抽样点。6.3合格判定：检验结果符合4.1，第3页共5页4.2要求时判为合格。当检验结果有一项不合格时，应另行双倍取样进行检验，其算术平均值仍不合格，则判该批塑胶跑道不合格。7、使用、保养、维修7.1在具备适当排水设施的情况下，可全天候使用。7.2应按其使用范围合理使用，要保持清洁，避免长期荷重，避免机械冲击和摩擦，以延长其使用寿命。7.3维修应由专业施工队进行。附录a塑胶跑道平整度合格率的测量方法（补充件）a1适用范围本方法适用于塑胶跑道平整度的测量。a2定义平整度。塑胶跑道平整度是指用3m或1m距离内的最大凹陷表示的塑胶跑道的平整程度。a3仪器a3.13m直尺。尺长精度为±3mm，尺...
