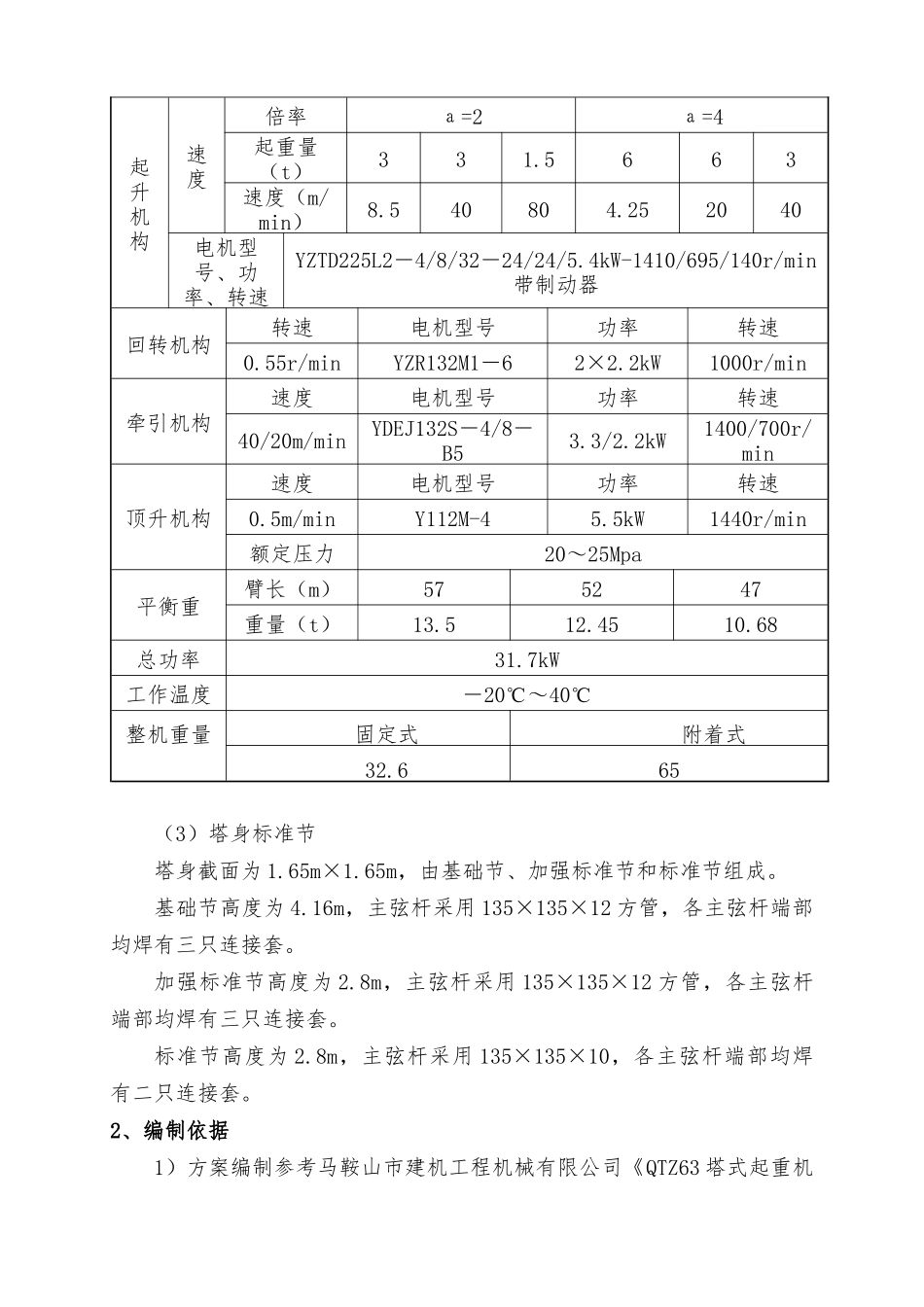

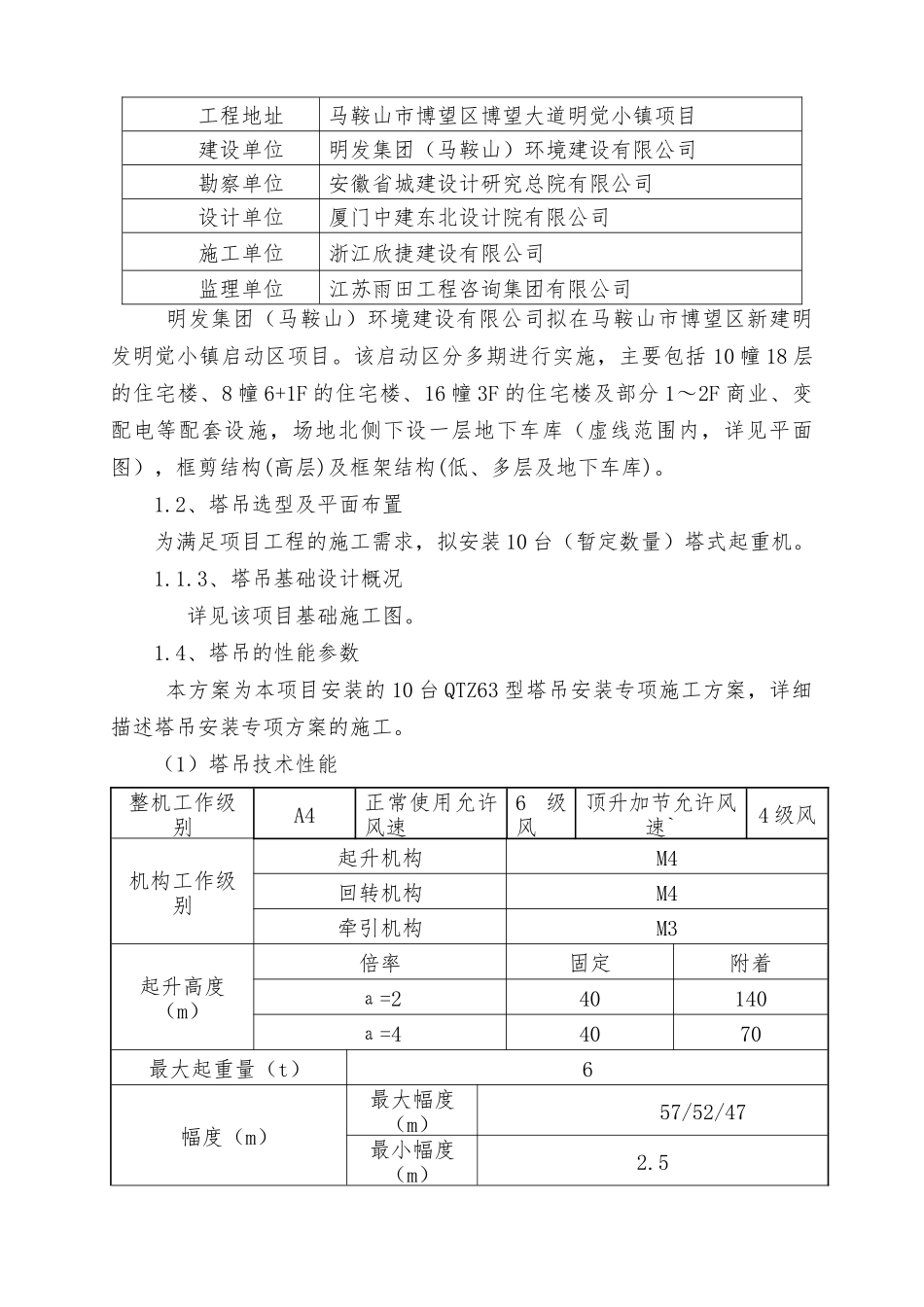

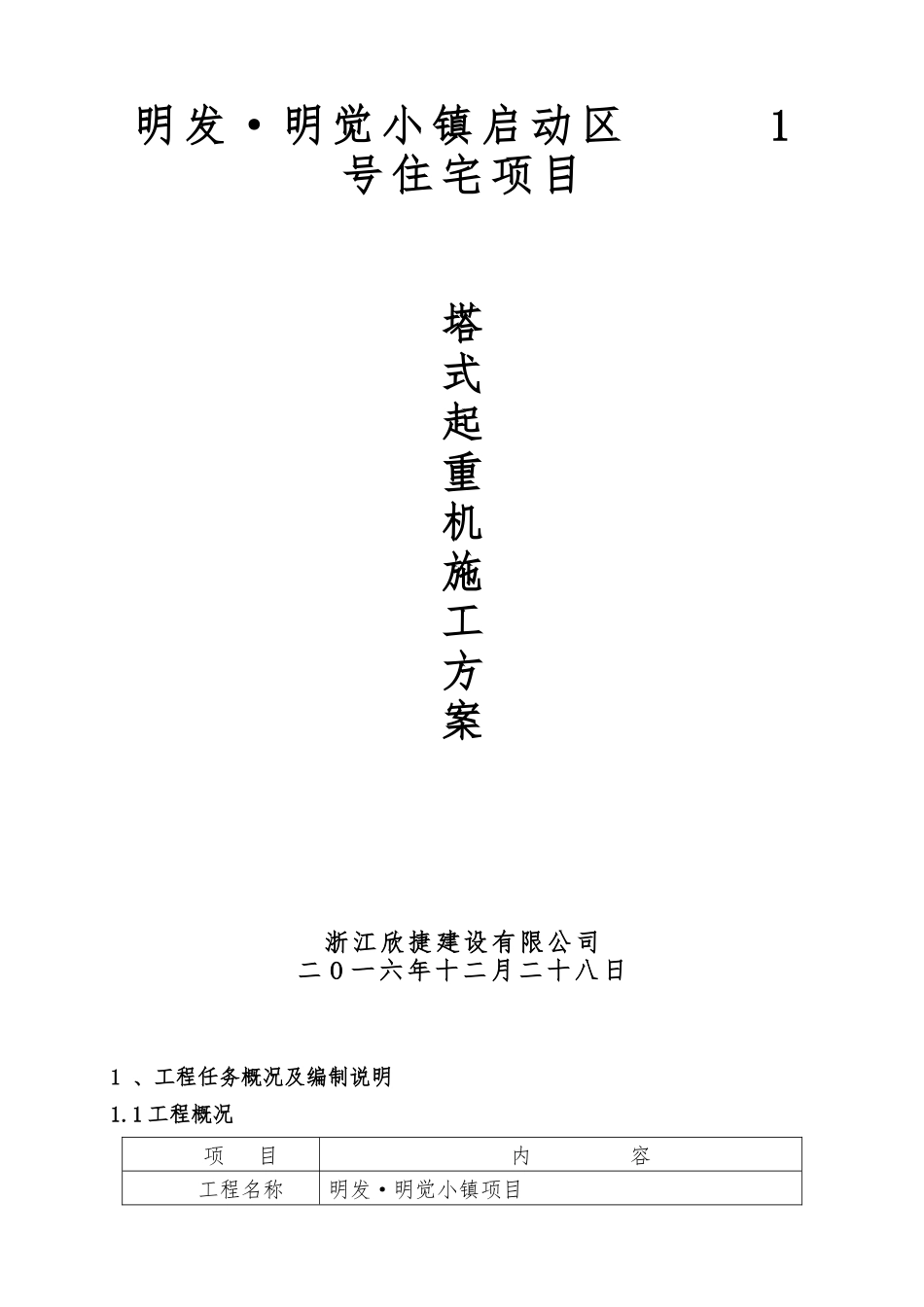

明发·明觉小镇启动区1号住宅项目塔式起重机施工方案浙江欣捷建设有限公司二O一六年十二月二十八日1、工程任务概况及编制说明1.1工程概况项目内容工程名称明发·明觉小镇项目工程地址马鞍山市博望区博望大道明觉小镇项目建设单位明发集团（马鞍山）环境建设有限公司勘察单位安徽省城建设计研究总院有限公司设计单位厦门中建东北设计院有限公司施工单位浙江欣捷建设有限公司监理单位江苏雨田工程咨询集团有限公司明发集团（马鞍山）环境建设有限公司拟在马鞍山市博望区新建明发明觉小镇启动区项目。该启动区分多期进行实施，主要包括10幢18层的住宅楼、8幢6+1F的住宅楼、16幢3F的住宅楼及部分1～2F商业、变配电等配套设施，场地北侧下设一层地下车库（虚线范围内，详见平面图），框剪结构(高层)及框架结构(低、多层及地下车库)。1.2、塔吊选型及平面布置为满足项目工程的施工需求，拟安装10台（暂定数量）塔式起重机。1.1.3、塔吊基础设计概况详见该项目基础施工图。1.4、塔吊的性能参数本方案为本项目安装的10台QTZ63型塔吊安装专项施工方案，详细描述塔吊安装专项方案的施工。（1）塔吊技术性能整机工作级别A4正常使用允许风速6级风顶升加节允许风速`4级风机构工作级别起升机构M4回转机构M4牵引机构M3起升高度（m）倍率固定附着а=240140а=44070最大起重量（t）6幅度（m）最大幅度（m）57/52/47最小幅度（m）2.5起升机构速度倍率а=2а=4起重量（t）331.5663速度（m/min）8.540804.252040电机型号、功率、转速YZTD225L2－4/8/32－24/24/5.4kW-1410/695/140r/min带制动器回转机构转速电机型号功率转速0.55r/minYZR132M1－62×2.2kW1000r/min牵引机构速度电机型号功率转速40/20m/minYDEJ132S－4/8－B53.3/2.2kW1400/700r/min顶升机构速度电机型号功率转速0.5m/minY112M-45.5kW1440r/min额定压力20～25Mpa平衡重臂长（m）575247重量（t）13.512.4510.68总功率31.7kW工作温度－20℃～40℃整机重量固定式附着式32.665（3）塔身标准节塔身截面为1.65m×1.65m，由基础节、加强标准节和标准节组成。基础节高度为4.16m，主弦杆采用135×135×12方管，各主弦杆端部均焊有三只连接套。加强标准节高度为2.8m，主弦杆采用135×135×12方管，各主弦杆端部均焊有三只连接套。标准节高度为2.8m，主弦杆采用135×135×10，各主弦杆端部均焊有二只连接套。2、编制依据1）方案编制参考马鞍山市建机工程机械有限公司《QTZ63塔式起重机安装使用说明书》及本项目工程有关施工图纸资料等。2）相关国家、行业及地方标准规范《起重机设计规范》（GB3811-2008）《塔式起重机设计规范》（GB/T13752-1992）《钢结构设计规范》（GB50017-2003）《塔式起重机安全规程》GB5144-2006）《起重机用钢丝绳检验和报废实用规范》GB/T5972-2006《混凝土结构设计规范》（GB50010-2010）《建筑地基基础设计规范》（GB50007-2002）《建筑地基基础工程施工质量验收规范》（GB50202-2002）《建筑桩基础规范》（JGJ94-2008）《建筑机械使用安全操作规程》（JGJ33）《施工现场临时用电安全技术规范》（JGJ46）《建筑施工安全检查标准》（JGJ59）《高空作业机械安全规则》（JGJ5099）《建筑施工高处作业安全技术规范》（JGJ80）《施工现场安全生产保证体系》（DGJ08-903）3、塔吊基础及安装设计概况3.1、塔吊基础塔吊基础经检查评审，并经检测验收，认定此三台塔吊基础质量合格基础周围外部环境具备正常安装条件，可以组织塔吊安装施工。根据本工程的施工总平面图布置。本次安装本方案的11台塔吊，初始安装高度不高于40m。3.2、塔吊覆盖范围内环境及安装注意事项此三台塔吊臂长覆盖范围内，无高压线，暂无其他塔吊干扰。安装时须保证现场道路畅通，汽车吊可以进入，路基本要求承载力为20吨/平方米，选用25吨汽车吊，如现场安装距离太远，则需加大汽车吊。4、塔吊安装人员分工及组织机构该机构由安装负责人、安全员、操作司机、电工及塔机安装人员组成。4.1、人员安排及责任分工4.1.1、安装负责人：负责整个项目的实施，保证施工工期、质量、安全处于受控状态。负责安装全过程中的组织安排和协调，负责安装前的安全技术交底及安装...
