ftc自调温相变节能材料施工工法VIP免费

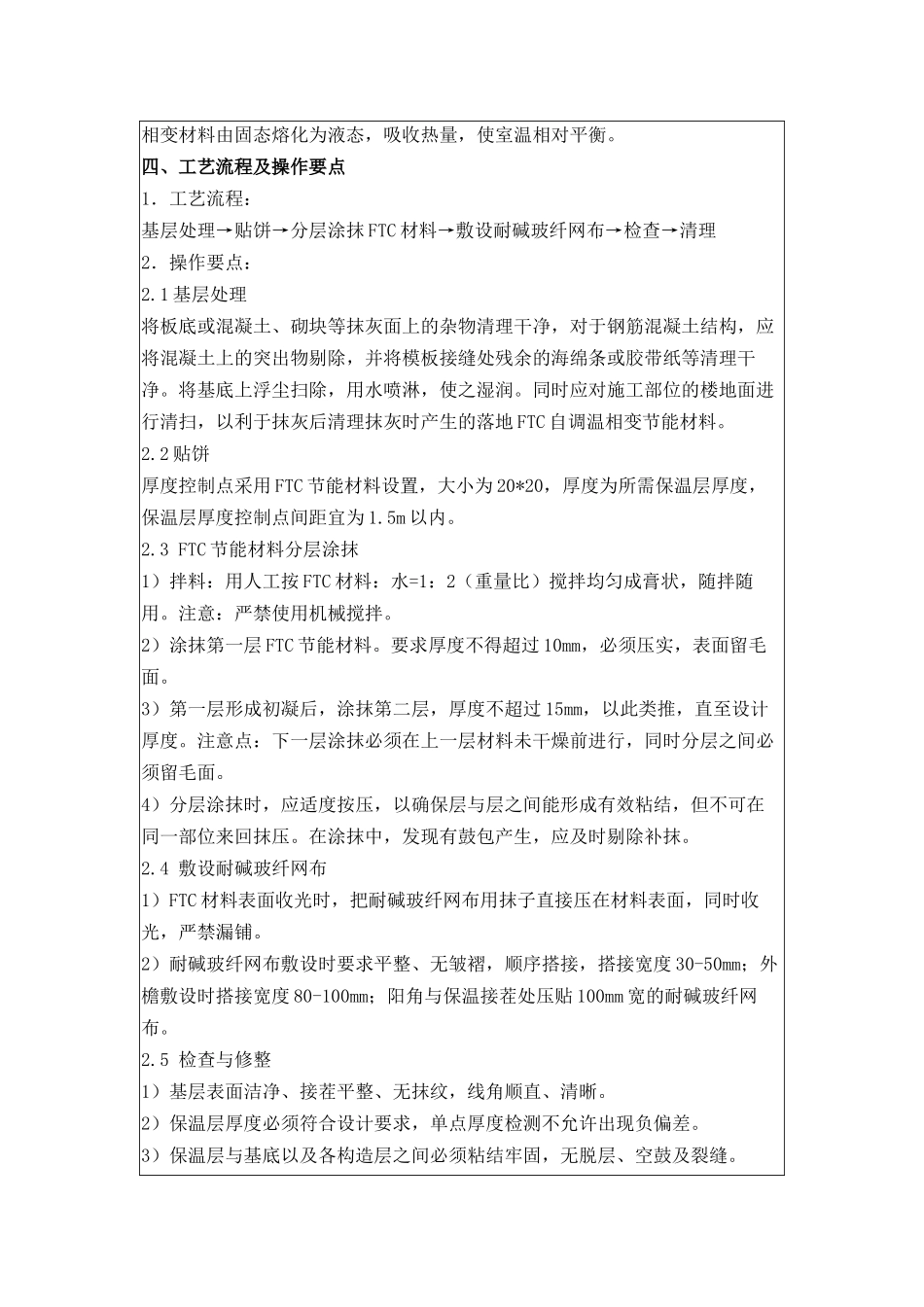

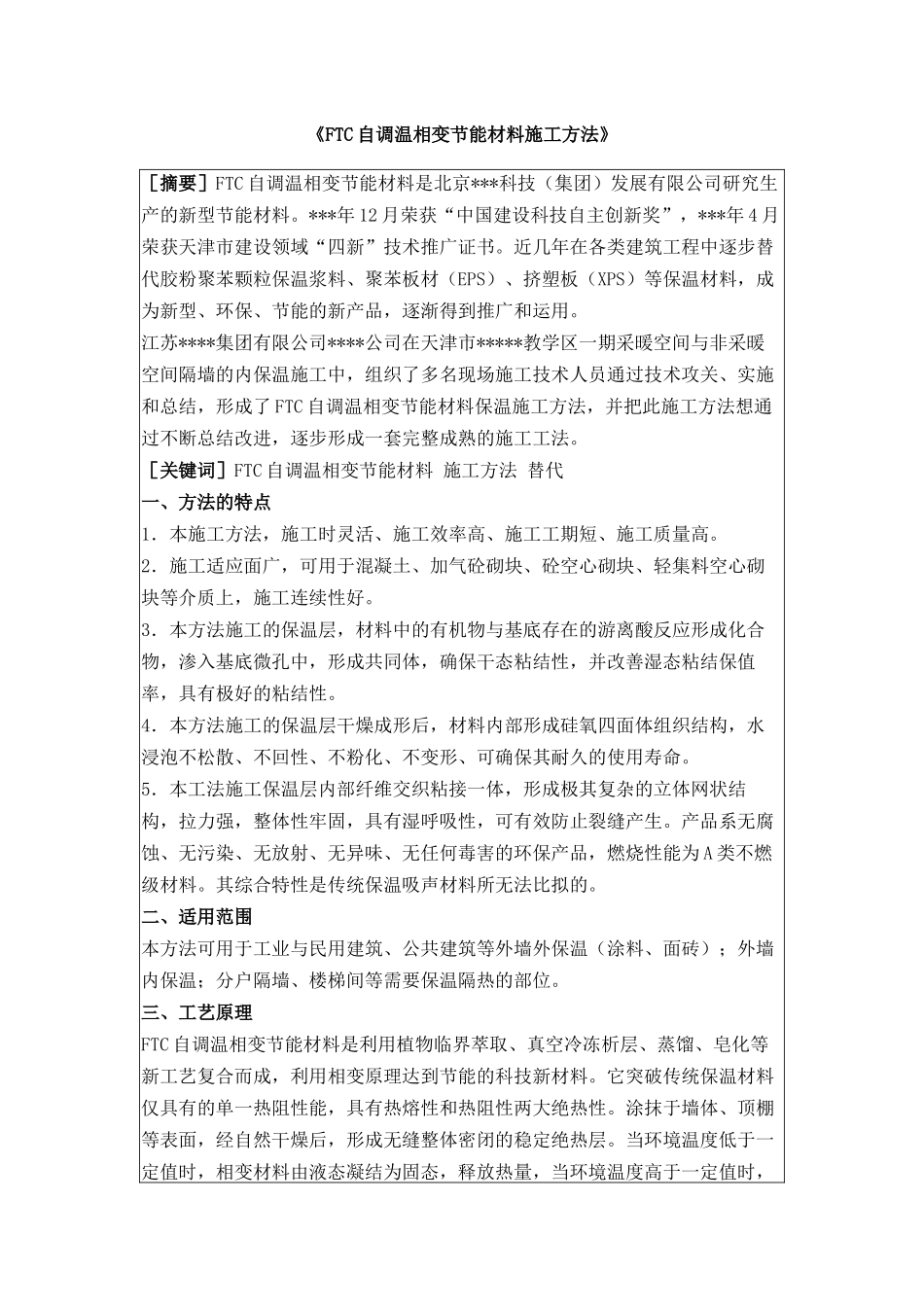

《FTC自调温相变节能材料施工方法》［摘要］FTC自调温相变节能材料是北京***科技（集团）发展有限公司研究生产的新型节能材料。***年12月荣获“中国建设科技自主创新奖”，***年4月荣获天津市建设领域“四新”技术推广证书。近几年在各类建筑工程中逐步替代胶粉聚苯颗粒保温浆料、聚苯板材（EPS）、挤塑板（XPS）等保温材料，成为新型、环保、节能的新产品，逐渐得到推广和运用。江苏****集团有限公司****公司在天津市*****教学区一期采暖空间与非采暖空间隔墙的内保温施工中，组织了多名现场施工技术人员通过技术攻关、实施和总结，形成了FTC自调温相变节能材料保温施工方法，并把此施工方法想通过不断总结改进，逐步形成一套完整成熟的施工工法。［关键词］FTC自调温相变节能材料施工方法替代一、方法的特点1．本施工方法，施工时灵活、施工效率高、施工工期短、施工质量高。2．施工适应面广，可用于混凝土、加气砼砌块、砼空心砌块、轻集料空心砌块等介质上，施工连续性好。3．本方法施工的保温层，材料中的有机物与基底存在的游离酸反应形成化合物，渗入基底微孔中，形成共同体，确保干态粘结性，并改善湿态粘结保值率，具有极好的粘结性。4．本方法施工的保温层干燥成形后，材料内部形成硅氧四面体组织结构，水浸泡不松散、不回性、不粉化、不变形、可确保其耐久的使用寿命。5．本工法施工保温层内部纤维交织粘接一体，形成极其复杂的立体网状结构，拉力强，整体性牢固，具有湿呼吸性，可有效防止裂缝产生。产品系无腐蚀、无污染、无放射、无异味、无任何毒害的环保产品，燃烧性能为A类不燃级材料。其综合特性是传统保温吸声材料所无法比拟的。二、适用范围本方法可用于工业与民用建筑、公共建筑等外墙外保温（涂料、面砖）；外墙内保温；分户隔墙、楼梯间等需要保温隔热的部位。三、工艺原理FTC自调温相变节能材料是利用植物临界萃取、真空冷冻析层、蒸馏、皂化等新工艺复合而成，利用相变原理达到节能的科技新材料。它突破传统保温材料仅具有的单一热阻性能，具有热熔性和热阻性两大绝热性。涂抹于墙体、顶棚等表面，经自然干燥后，形成无缝整体密闭的稳定绝热层。当环境温度低于一定值时，相变材料由液态凝结为固态，释放热量，当环境温度高于一定值时，相变材料由固态熔化为液态，吸收热量，使室温相对平衡。四、工艺流程及操作要点1．工艺流程：基层处理→贴饼→分层涂抹FTC材料→敷设耐碱玻纤网布→检查→清理2．操作要点：2.1基层处理将板底或混凝土、砌块等抹灰面上的杂物清理干净，对于钢筋混凝土结构，应将混凝土上的突出物剔除，并将模板接缝处残余的海绵条或胶带纸等清理干净。将基底上浮尘扫除，用水喷淋，使之湿润。同时应对施工部位的楼地面进行清扫，以利于抹灰后清理抹灰时产生的落地FTC自调温相变节能材料。2.2贴饼厚度控制点采用FTC节能材料设置，大小为20*20，厚度为所需保温层厚度，保温层厚度控制点间距宜为1.5m以内。2.3FTC节能材料分层涂抹1）拌料：用人工按FTC材料：水=1：2（重量比）搅拌均匀成膏状，随拌随用。注意：严禁使用机械搅拌。2）涂抹第一层FTC节能材料。要求厚度不得超过10mm，必须压实，表面留毛面。3）第一层形成初凝后，涂抹第二层，厚度不超过15mm，以此类推，直至设计厚度。注意点：下一层涂抹必须在上一层材料未干燥前进行，同时分层之间必须留毛面。4）分层涂抹时，应适度按压，以确保层与层之间能形成有效粘结，但不可在同一部位来回抹压。在涂抹中，发现有鼓包产生，应及时剔除补抹。2.4敷设耐碱玻纤网布1）FTC材料表面收光时，把耐碱玻纤网布用抹子直接压在材料表面，同时收光，严禁漏铺。2）耐碱玻纤网布敷设时要求平整、无皱褶，顺序搭接，搭接宽度30-50mm；外檐敷设时搭接宽度80-100mm；阳角与保温接茬处压贴100mm宽的耐碱玻纤网布。2.5检查与修整1）基层表面洁净、接茬平整、无抹纹，线角顺直、清晰。2）保温层厚度必须符合设计要求，单点厚度检测不允许出现负偏差。3）保温层与基底以及各构造层之间必须粘结牢固，无脱层、空鼓及裂缝。2.6清理1）墙面涂抹完成后，将施工现场进行及时清理，将掉落的FTC浆料及时回收，能重...
