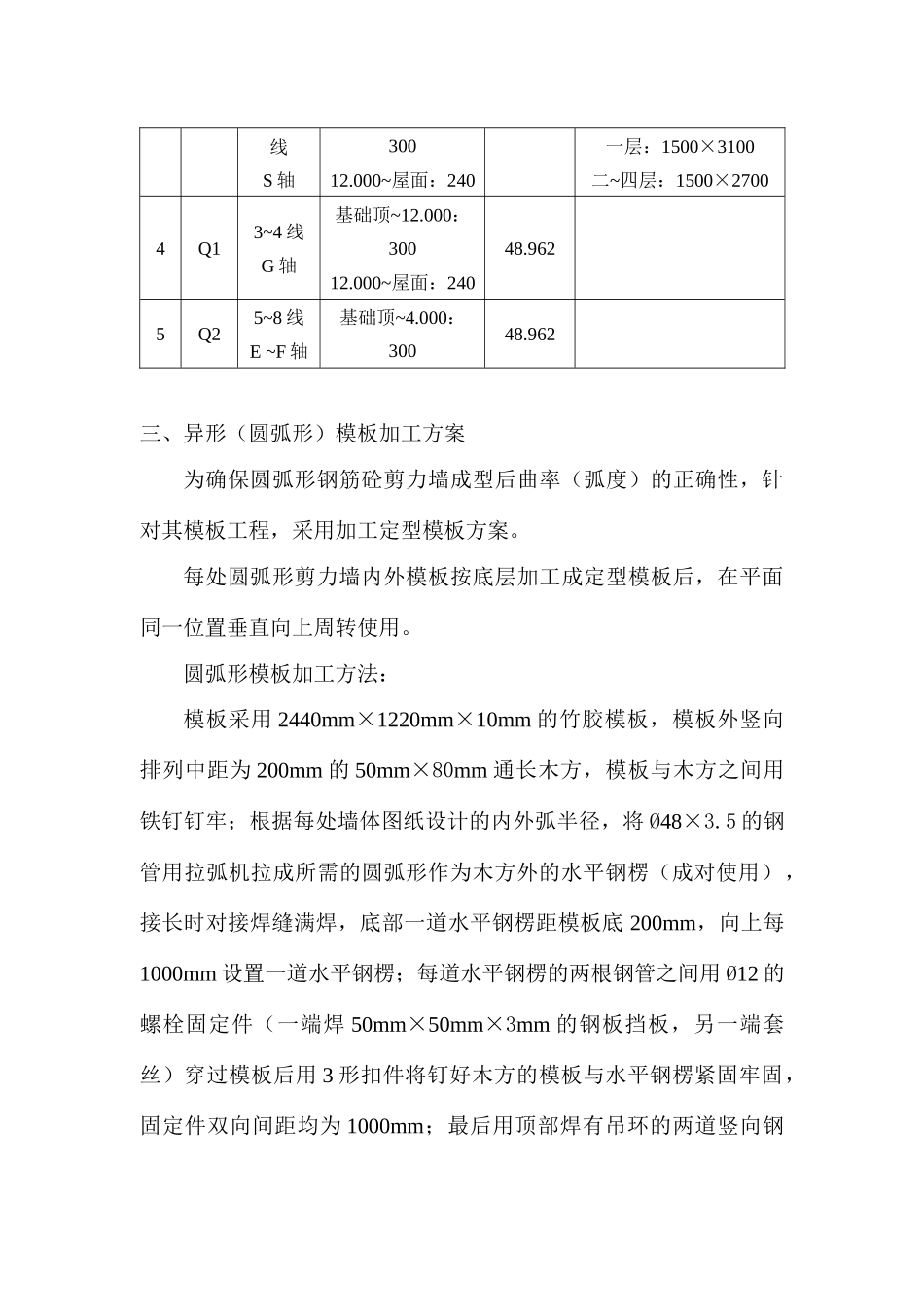

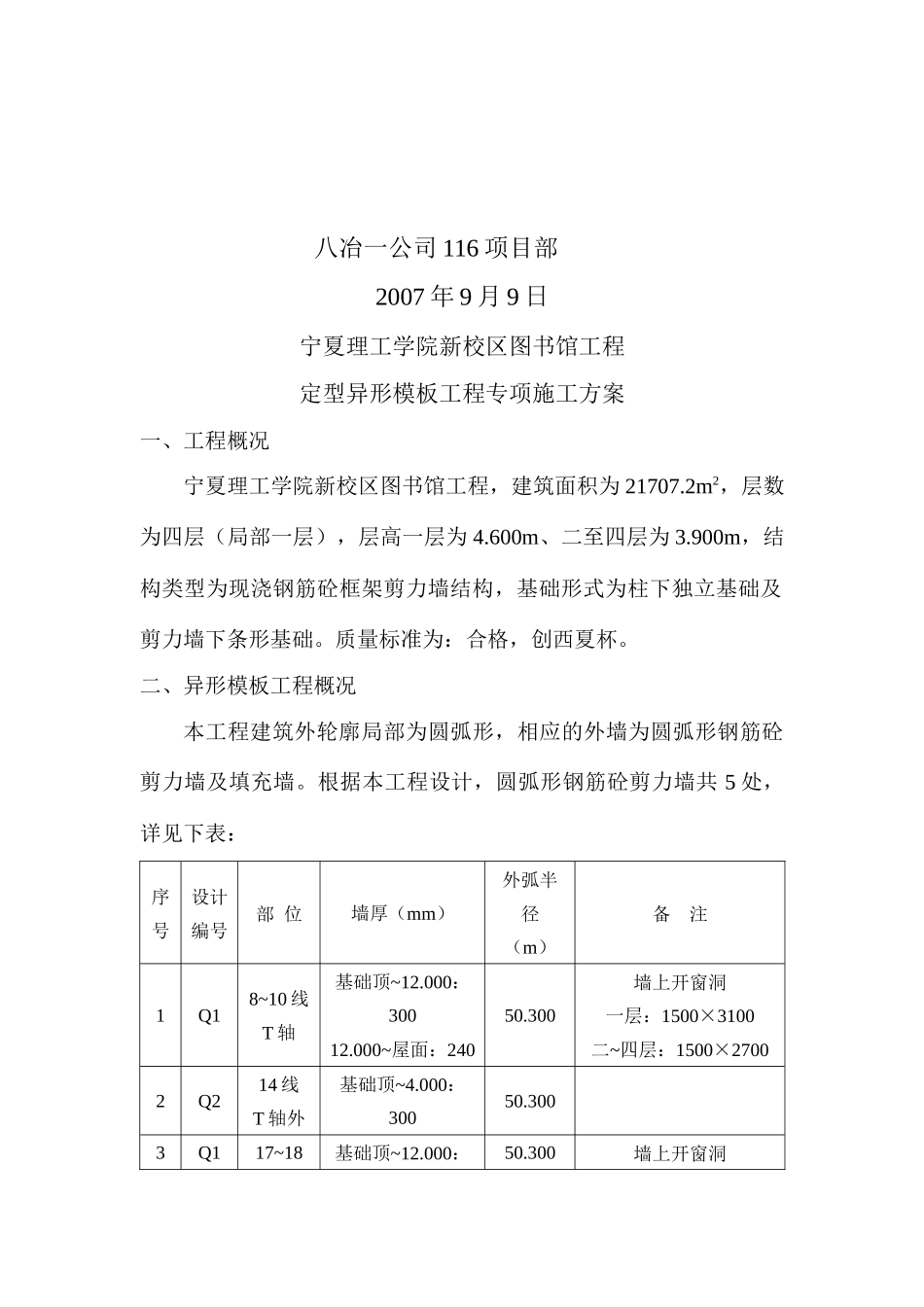

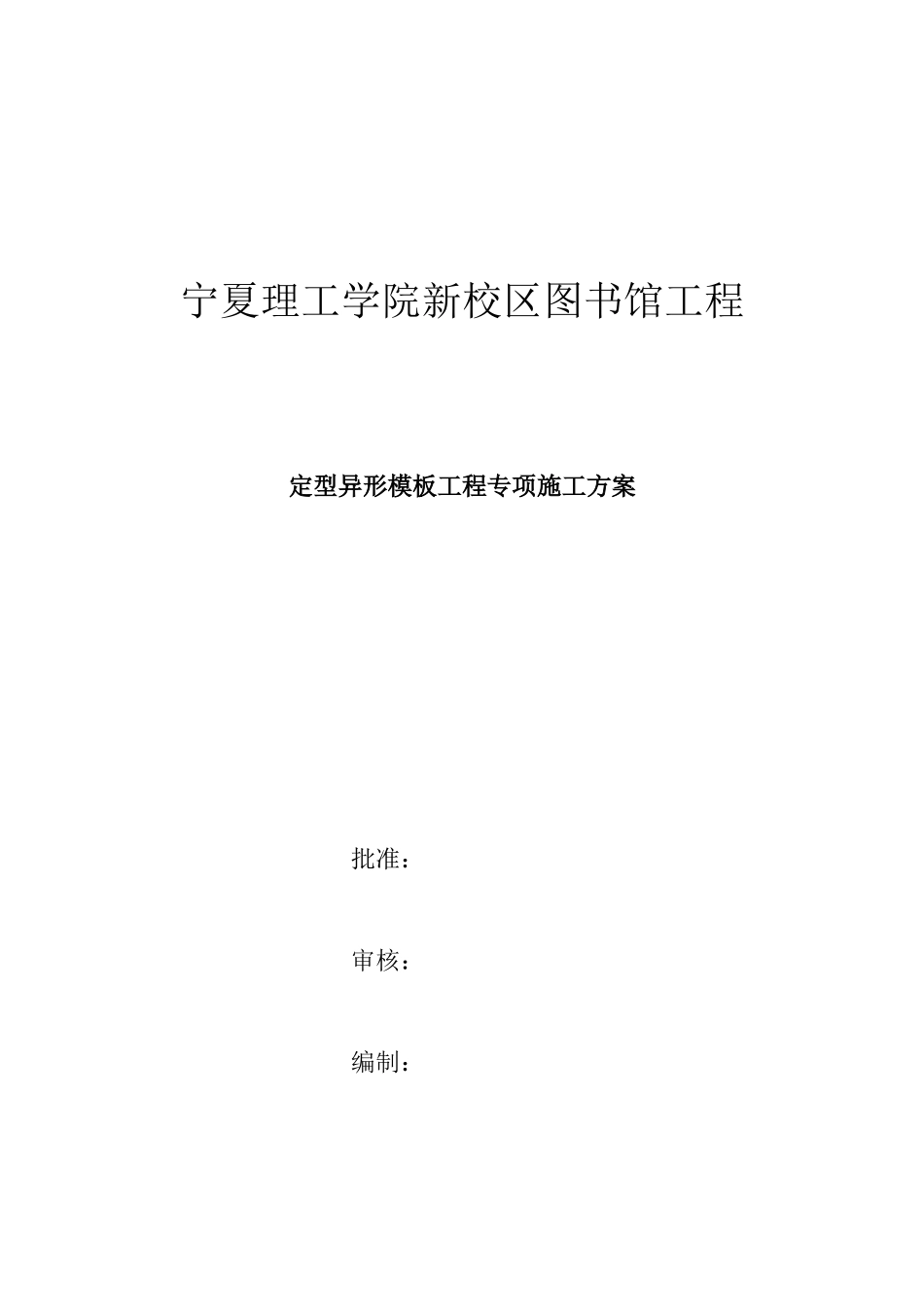

宁夏理工学院新校区图书馆工程定型异形模板工程专项施工方案批准：审核：编制：八冶一公司116项目部2007年9月9日宁夏理工学院新校区图书馆工程定型异形模板工程专项施工方案一、工程概况宁夏理工学院新校区图书馆工程，建筑面积为21707.2m2，层数为四层（局部一层），层高一层为4.600m、二至四层为3.900m，结构类型为现浇钢筋砼框架剪力墙结构，基础形式为柱下独立基础及剪力墙下条形基础。质量标准为：合格，创西夏杯。二、异形模板工程概况本工程建筑外轮廓局部为圆弧形，相应的外墙为圆弧形钢筋砼剪力墙及填充墙。根据本工程设计，圆弧形钢筋砼剪力墙共5处，详见下表：序号设计编号部位墙厚（mm）外弧半径（m）备注1Q18~10线T轴基础顶~12.000：30012.000~屋面：24050.300墙上开窗洞一层：1500×3100二~四层：1500×27002Q214线T轴外基础顶~4.000：30050.3003Q117~18基础顶~12.000：50.300墙上开窗洞线S轴30012.000~屋面：240一层：1500×3100二~四层：1500×27004Q13~4线G轴基础顶~12.000：30012.000~屋面：24048.9625Q25~8线E~F轴基础顶~4.000：30048.962三、异形（圆弧形）模板加工方案为确保圆弧形钢筋砼剪力墙成型后曲率（弧度）的正确性，针对其模板工程，采用加工定型模板方案。每处圆弧形剪力墙内外模板按底层加工成定型模板后，在平面同一位置垂直向上周转使用。圆弧形模板加工方法：模板采用2440mm×1220mm×10mm的竹胶模板，模板外竖向排列中距为200mm的50mm×80mm通长木方，模板与木方之间用铁钉钉牢；根据每处墙体图纸设计的内外弧半径，将Ø48×3.5的钢管用拉弧机拉成所需的圆弧形作为木方外的水平钢楞（成对使用），接长时对接焊缝满焊，底部一道水平钢楞距模板底200mm，向上每1000mm设置一道水平钢楞；每道水平钢楞的两根钢管之间用Ø12的螺栓固定件（一端焊50mm×50mm×3mm的钢板挡板，另一端套丝）穿过模板后用3形扣件将钉好木方的模板与水平钢楞紧固牢固，固定件双向间距均为1000mm；最后用顶部焊有吊环的两道竖向钢管与所有水平钢楞焊牢作为起吊点。加工示意图见附图一。四、异形（圆弧形）模板安装方案为确保圆弧形钢筋砼剪力墙成型后位置及几何尺寸的正确性，针对其模板工程，使用已加工好的定型模板，采取扣件钢管支撑体系，穿墙对拉螺栓辅助加固的模板安装方案。每处墙体模板安装前，必须在墙体钢筋骨架上点焊双向间距为1m的Ф12短钢筋，其长度等于设计墙体厚度，其作用一方面可保证模板的截面尺寸，另一方面可控制墙体钢筋保护层厚度，点焊工作由专业电焊工负责，以免烧伤墙体钢筋。圆弧形模板安装方法：1、用塔吊将已加工好的一侧定型模板吊装基本到位后，用撬棍撬动模板就位，并临时固定，然后安装斜撑，插入穿墙螺栓和塑料套管。穿墙螺栓规格为直径12mm的圆钢，双向间距均为700mm。2、清扫墙内杂物，再按同法安装另一侧模板，调整斜撑，使模板垂直度符合要求后拧紧穿墙螺栓。3、模板安装校正完毕，应检查一遍扣件、螺栓是否紧固，模板拼缝及底部是否严密，洞边的模板支撑是否牢靠等，并办理预检手续。安装示意图见附图二。五、异形（圆弧形）模板拆除方案墙模板拆除：先拆斜支撑，再拆穿墙螺栓及纵向钢楞，然后用撬杠轻轻撬动模板，使模板与砼脱离，即可把模板吊走。撬动模板之前，可用塔吊提前吊住模板，以防模板倾覆。拆下的模板应及时清理粘结物，修理并刷隔离剂备用；拆下的穿墙螺栓及时收集，统一管理。六、模板安装质量标准1、主控项目在涂刷模板隔离剂时，不得沾污钢筋和混凝土接槎处。2、一般项目1、模板安装应满足下列要求:模板的接缝不应漏浆；在浇筑混凝土前，木模板应浇水湿润，但模板内不应有积水；模板与混凝土的接触面应清理干净并涂刷隔离剂，但不得采用影响结构性能或妨碍装饰工程施工的隔离剂；浇筑混凝土前，模板内的杂物应清理干净；对清水混凝土工程及装饰混凝土工程，应使用能达到设计效果的模板。现浇结构模板安装的允许偏差项目允许偏差(mm)轴线位置5截面内部尺寸+4,-5层高垂直度6七、模板拆除质量标准一般项目1、侧模拆除时的混凝土强度应能保证其表面及棱角不受损伤。2、模板拆除时，不应对楼层形成冲击荷载。拆除的模板...
