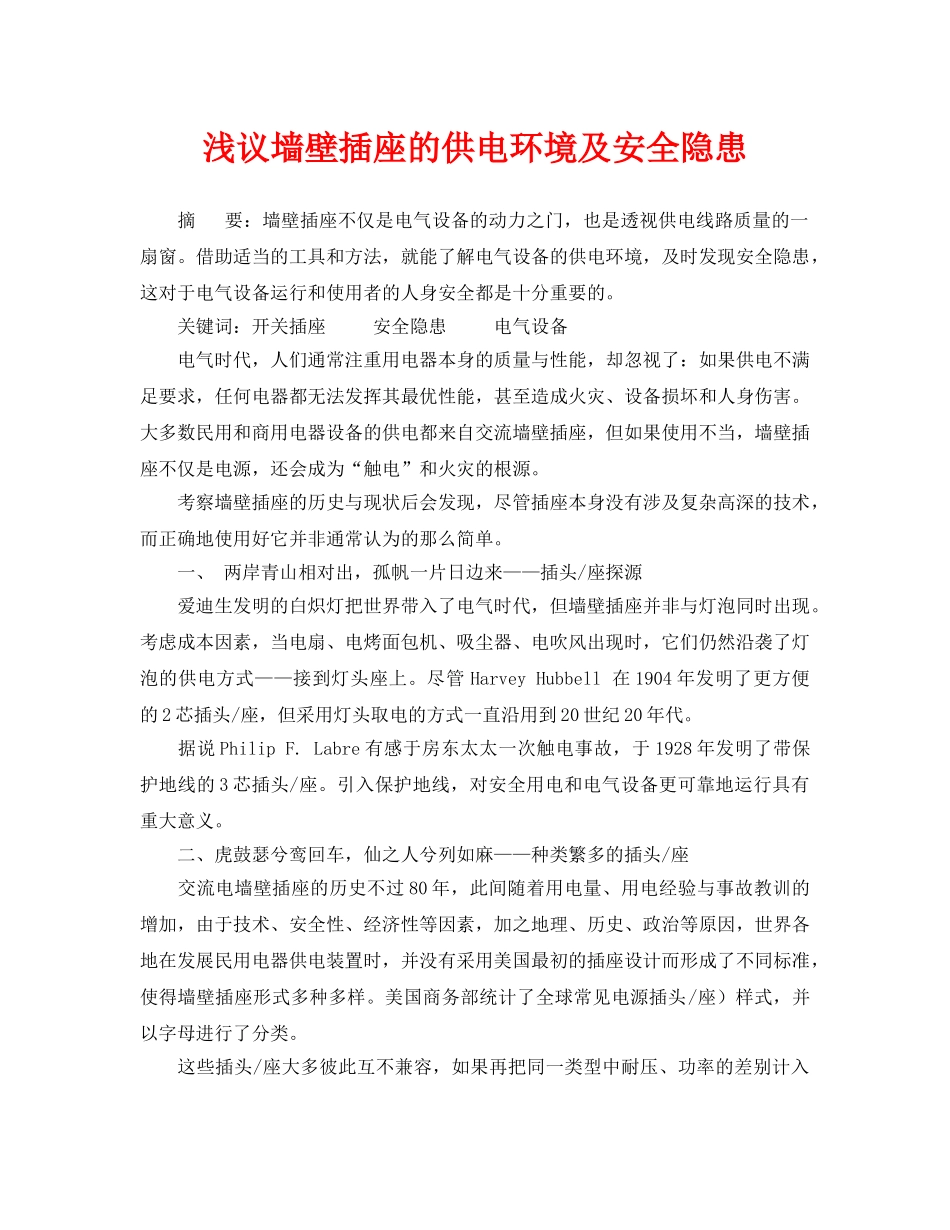

浅议墙壁插座的供电环境及安全隐患摘要：墙壁插座不仅是电气设备的动力之门，也是透视供电线路质量的一扇窗。借助适当的工具和方法，就能了解电气设备的供电环境，及时发现安全隐患，这对于电气设备运行和使用者的人身安全都是十分重要的。关键词：开关插座安全隐患电气设备电气时代，人们通常注重用电器本身的质量与性能，却忽视了：如果供电不满足要求，任何电器都无法发挥其最优性能，甚至造成火灾、设备损坏和人身伤害。大多数民用和商用电器设备的供电都来自交流墙壁插座，但如果使用不当，墙壁插座不仅是电源，还会成为“触电”和火灾的根源。考察墙壁插座的历史与现状后会发现，尽管插座本身没有涉及复杂高深的技术，而正确地使用好它并非通常认为的那么简单。一、两岸青山相对出，孤帆一片日边来——插头/座探源爱迪生发明的白炽灯把世界带入了电气时代，但墙壁插座并非与灯泡同时出现。考虑成本因素，当电扇、电烤面包机、吸尘器、电吹风出现时，它们仍然沿袭了灯泡的供电方式——接到灯头座上。尽管HarveyHubbell在1904年发明了更方便的2芯插头/座，但采用灯头取电的方式一直沿用到20世纪20年代。据说PhilipF.Labre有感于房东太太一次触电事故，于1928年发明了带保护地线的3芯插头/座。引入保护地线，对安全用电和电气设备更可靠地运行具有重大意义。二、虎鼓瑟兮鸾回车，仙之人兮列如麻——种类繁多的插头/座交流电墙壁插座的历史不过80年，此间随着用电量、用电经验与事故教训的增加，由于技术、安全性、经济性等因素，加之地理、历史、政治等原因，世界各地在发展民用电器供电装置时，并没有采用美国最初的插座设计而形成了不同标准，使得墙壁插座形式多种多样。美国商务部统计了全球常见电源插头/座）样式，并以字母进行了分类。这些插头/座大多彼此互不兼容，如果再把同一类型中耐压、功率的差别计入在内，种类就更多了。这种情况显然造成：即使电器设备供电电压相同，也无法在不同地区使用。国际电工委员会曾经颁布了电源插头/座的国际标准：针对250V电压等级的IEC60906-1和针对125V电压等级的IEC60906-2。可以预见，在相当长的时间内，交流电插头/座还会维持现状。在不能统一标准而又要解决互换使用的情况下，转接适配器成为目前行之有效的办法。实现将某种插座转换成能与多种插头匹配的样式。适配器自身插头改进后，适用范围可更广。不过问题尚未彻底解决。因为插头/座的互连互通不仅要解决机械连接，还要求电气连接正确，而且更为重要。观察转接适配器，尤其采用两芯接入方式的，它们虽然很还好地解决了不同插头的机械连接问题，但失去了保护地线所提供的保护功能。在3芯连接方式中，转接后的电源极性还有可能改变，给用电安全埋下隐患。三、横看成岭侧成峰，远近高低各不同——插座接线极性大多数电器并不区分交流电零线与火线的接入方式也能正常工作。规范两芯或三芯插座的极性是出于安全考虑。例如：电器开关都要求安装在设备的相线上，开关断开后即可使设备不再带电。如果电源插头或插座极性接反，则失去了这种保护功能。3.1中国标准插座以中国标准墙壁插座接线方式为例，在《GB50303－2002建筑电气工程施工质量验收规范》中是强制条款，标准22.1.2中规定：单相两孔插座，面对插座的右孔或上孔与相线连接，左孔或下孔与零线连接，单相三孔插座的右孔与相线连接，左孔与零线连接；接地（PE）线接在上孔。这样的接线被简称为：“左零右火”。3.2与中国标准兼容的插座同属“I”型的大洋洲标准插座，与中国插座外形相似，两者基本能够兼容，但安装方式不同——旋转了180度，其保护地线位置在下方，成了“左火右零”，与中国标准插头连接时，电气连接关系未变，但使用不同标准的直角出线插头时，可能受到空间限制出现小麻烦。3.3转换后极性相反的插座北美ANSI/NEMA标准插座的安装方向没有限制，插座的零/火线通过插孔尺寸识别——零线插孔较火线更宽。相应地，插头上零线插片也较宽。这样，即使插头为两芯也能防止插反。相关标准还特别规定，20A插头的零线方向与火线方向垂直，与之匹配的插座零线插孔为T形，可向下兼容两种不同插头。由于安装方向不固定，在观察...
