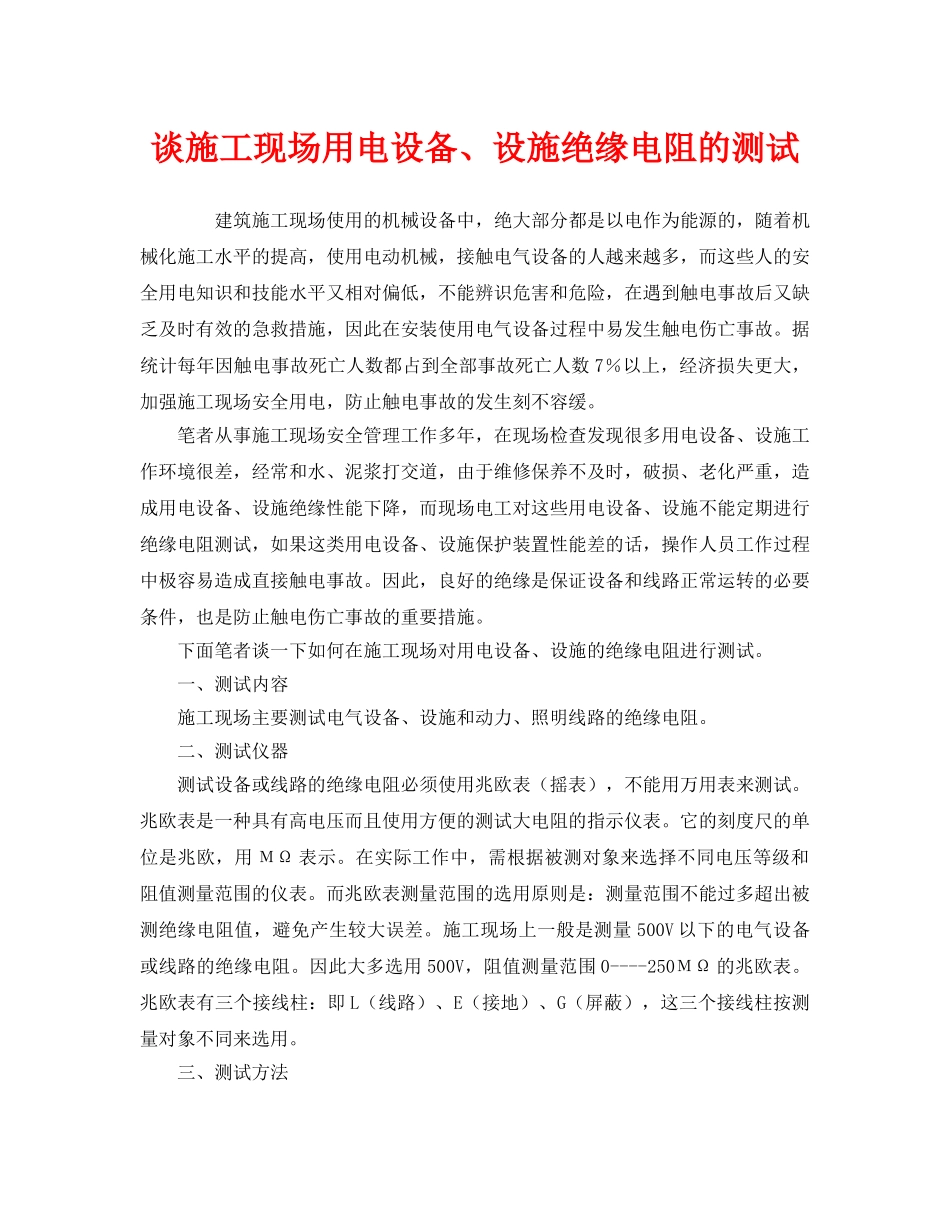

谈施工现场用电设备、设施绝缘电阻的测试建筑施工现场使用的机械设备中，绝大部分都是以电作为能源的，随着机械化施工水平的提高，使用电动机械，接触电气设备的人越来越多，而这些人的安全用电知识和技能水平又相对偏低，不能辨识危害和危险，在遇到触电事故后又缺乏及时有效的急救措施，因此在安装使用电气设备过程中易发生触电伤亡事故。据统计每年因触电事故死亡人数都占到全部事故死亡人数7％以上，经济损失更大，加强施工现场安全用电，防止触电事故的发生刻不容缓。笔者从事施工现场安全管理工作多年，在现场检查发现很多用电设备、设施工作环境很差，经常和水、泥浆打交道，由于维修保养不及时，破损、老化严重，造成用电设备、设施绝缘性能下降，而现场电工对这些用电设备、设施不能定期进行绝缘电阻测试，如果这类用电设备、设施保护装置性能差的话，操作人员工作过程中极容易造成直接触电事故。因此，良好的绝缘是保证设备和线路正常运转的必要条件，也是防止触电伤亡事故的重要措施。下面笔者谈一下如何在施工现场对用电设备、设施的绝缘电阻进行测试。一、测试内容施工现场主要测试电气设备、设施和动力、照明线路的绝缘电阻。二、测试仪器测试设备或线路的绝缘电阻必须使用兆欧表（摇表），不能用万用表来测试。兆欧表是一种具有高电压而且使用方便的测试大电阻的指示仪表。它的刻度尺的单位是兆欧，用ΜΩ表示。在实际工作中，需根据被测对象来选择不同电压等级和阻值测量范围的仪表。而兆欧表测量范围的选用原则是：测量范围不能过多超出被测绝缘电阻值，避免产生较大误差。施工现场上一般是测量500V以下的电气设备或线路的绝缘电阻。因此大多选用500V，阻值测量范围0----250ΜΩ的兆欧表。兆欧表有三个接线柱：即L（线路）、E（接地）、G（屏蔽），这三个接线柱按测量对象不同来选用。三、测试方法1、照明、动力线路绝缘电阻测试方法线路绝缘电阻在测试中可以得到相对相、相对地六组数据。首先切断电源，分次接好线路，按顺时针方向转动兆欧表的发电机摇把，使发电机转子发出的电压供测量使用。摇把的转速应由慢至快，待调速器发生滑动时，要保证转速均匀稳定，不要时快时慢，以免测量不准确。一般兆欧表转速达每分钟120转左右时，发电机就达到额定输出电压。当发电机转速稳定后，表盘上的指针也稳定下来，这时指针读数即为所测得的绝缘电阻值。测量电缆的绝缘电阻时，为了消除线芯绝缘层表面漏电所引起的测量误差，其接线方法除了使用“L”和“E”接线柱外，还需用屏蔽接线柱“G”。将“G”接线柱接至电缆绝缘纸上。2、电气设备、设施绝缘电阻测试方法首先断开电源，对三相异步电动机定子绕组测三相绕组对外壳（即相对地）及三相绕组之间的绝缘电阻。摇测三相异步电动机转子绕组测相对相。测相对地时“E”测试线接电动机外壳，“L”测试线接三相绕组。即三相绕组对外壳一次摇成；若不合格时则拆开单相分别摇测；测相对相时，应将相间联片取下。
