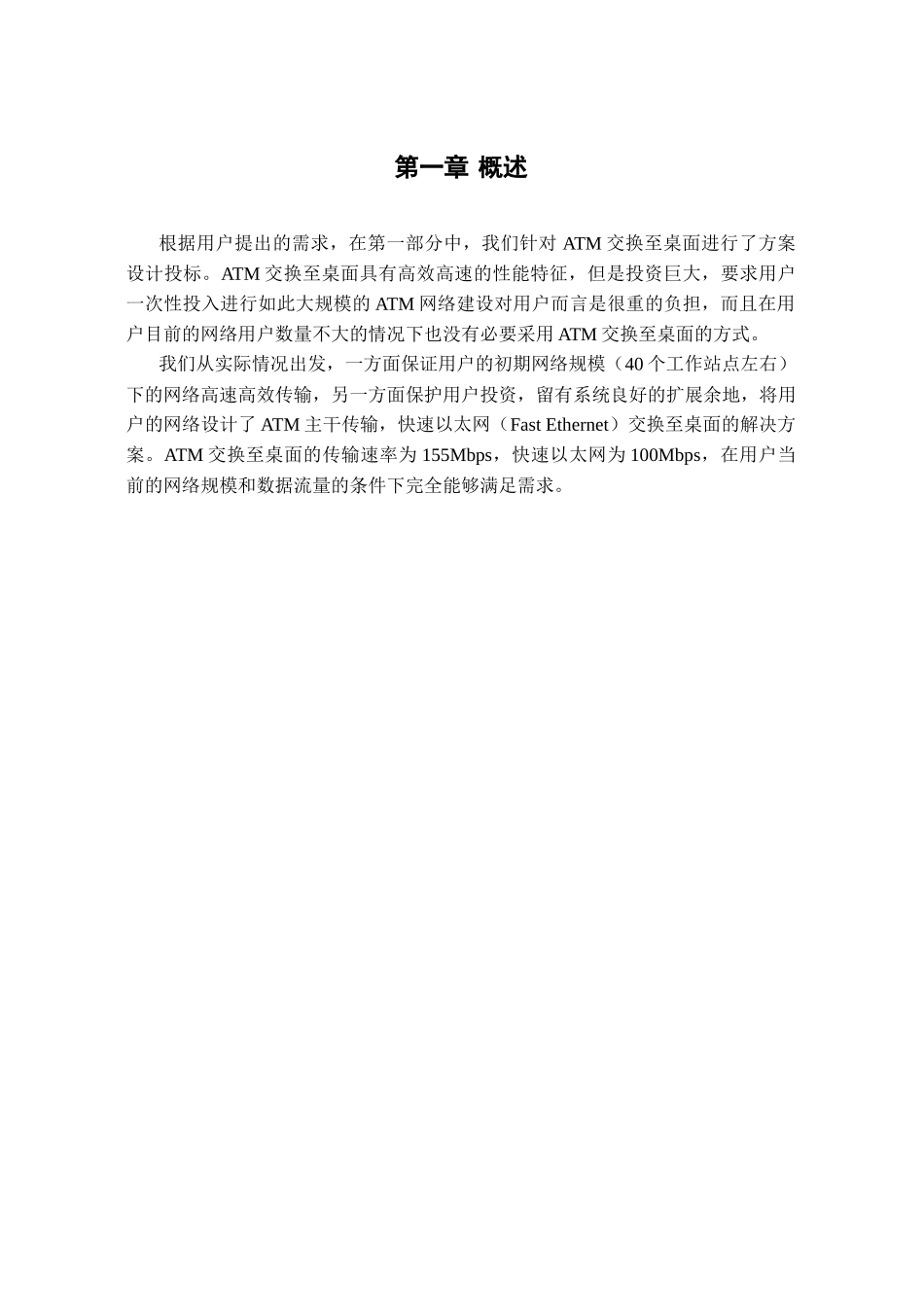

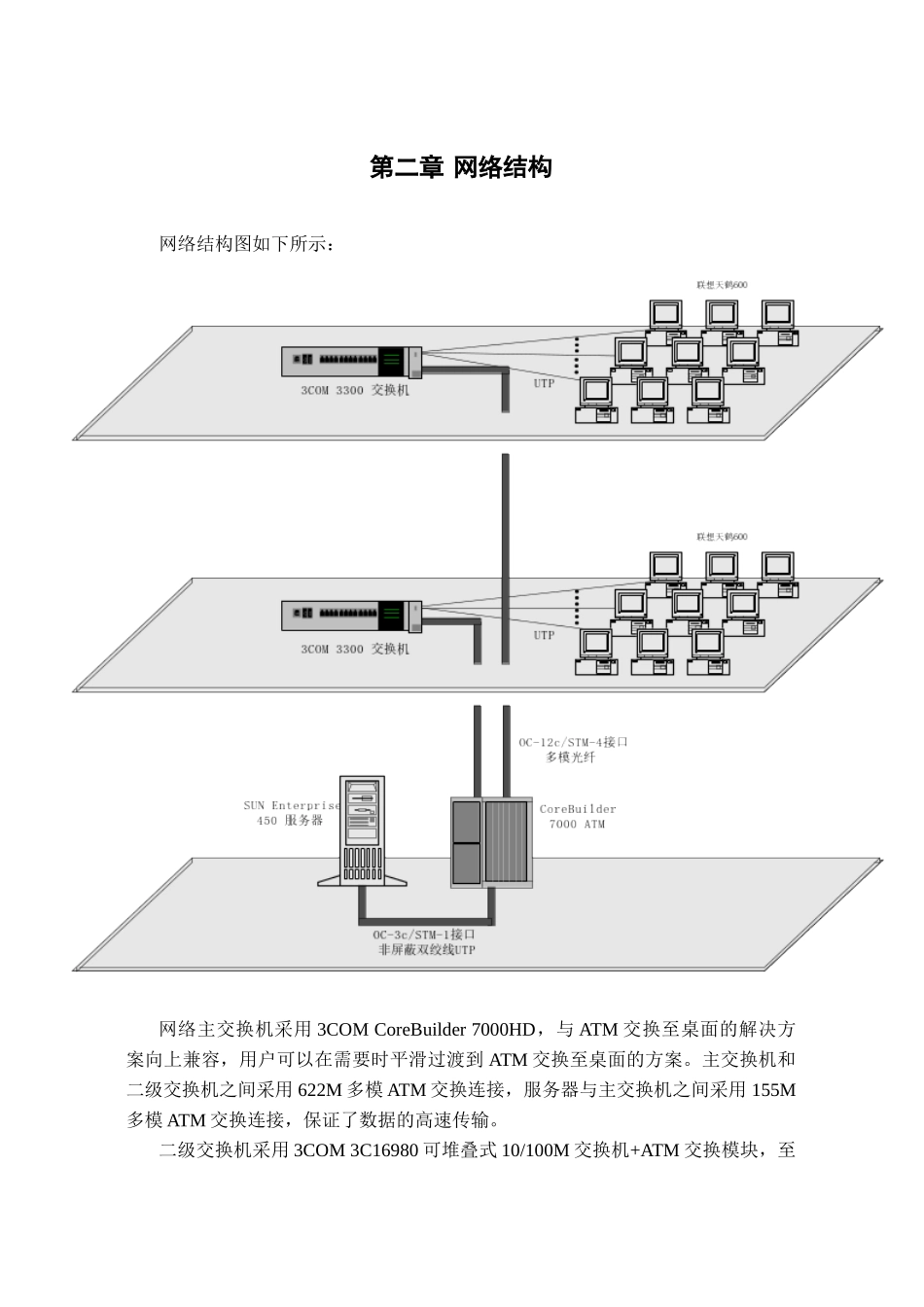

ATM主干和快速以太网交换至桌面设计方案第一章概述根据用户提出的需求，在第一部分中，我们针对ATM交换至桌面进行了方案设计投标。ATM交换至桌面具有高效高速的性能特征，但是投资巨大，要求用户一次性投入进行如此大规模的ATM网络建设对用户而言是很重的负担，而且在用户目前的网络用户数量不大的情况下也没有必要采用ATM交换至桌面的方式。我们从实际情况出发，一方面保证用户的初期网络规模（40个工作站点左右）下的网络高速高效传输，另一方面保护用户投资，留有系统良好的扩展余地，将用户的网络设计了ATM主干传输，快速以太网（FastEthernet）交换至桌面的解决方案。ATM交换至桌面的传输速率为155Mbps，快速以太网为100Mbps，在用户当前的网络规模和数据流量的条件下完全能够满足需求。第二章网络结构网络结构图如下所示：网络主交换机采用3COMCoreBuilder7000HD，与ATM交换至桌面的解决方案向上兼容，用户可以在需要时平滑过渡到ATM交换至桌面的方案。主交换机和二级交换机之间采用622M多模ATM交换连接，服务器与主交换机之间采用155M多模ATM交换连接，保证了数据的高速传输。二级交换机采用3COM3C16980可堆叠式10/100M交换机+ATM交换模块，至桌面的传输速率为100Mbps，在目前条件下完全可以满足需要。在将来的应用中可用于第三级交换。第三章网络设备3.1ATM主干交换机ATM主干交换机采用3COM公司的CoreBuilder7000HD交换机，具体配置：型号配置单价（US$）数量扣率汇率金额（人民币元）3C37002主机Chassis8550152%11.346375.203C37010A90A交流电源90AACPowerSupply3300252%11.335798.403C370325.0Gbps交换引擎5.0GbpsSwitchingEngine24000152%11.3130176.003C37180传输模块CarrierModule8550152%11.346375.203C37080单口ATM模块，622M多模1-portATMDaughterOC-12c/STM-4,SC,MMF6600252%11.371596.803C37152CoreBuilder7000HD8口接口卡（4口155M多模，4口空接口）CoreBuilder7000HD8-portInterfaceCard（FourOC-3cmultimode,fouremptyATM）11700152%11.363460.803C37101扩展软件ExtendedSoftware3750152%11.320340.00合计0主要性能指标：第三层（Layer3）交换，交换速度更高5Gbps的交换能力和20.48Gbps双无源背板4个模块的扩展能力支持IEEE802.1q基于端口的虚拟网络（VLAN），支持基于协议的VLAN，加强了VLAN的能力。支持802.1q，实现基于优先级CoS。支持信息流管理的IGMP探测，有效提供多址联播的信息流支持多种I/O方式，包括ATMDS-3/E3（45Mbps/34Mbps），OC-3c（155Mbps），OC-12c（622Mbps），Ethernet（10Mbps），FastEthernet（100Mbps），GigabitEthernet（1Gbps）以太网时最高达8192个物理地址/卡，支持IEEE802.1d支持各种网络协议ATM交换时支持最高4096条VPI/VCI（虚电路）通过ILMI3.1/4.0自动配置通过PNNI4.0实现内部交换路由符合ATM论坛LANE2.0规范3.2二级交换机二级交换机采用3COM公司的SuperStackIISwitch3300系列，具体配置：型号配置单价（US$）数量扣率汇率金额（人民币元）3C1698024口10/100M交换机SuperStackIISwitch3300（24Switched10Base-T/100Base-TXports）4943252%11.353621.663C16977ATM扩展模块，多模155M/622MSuperStackIISwitch3300ATMExpansionModuleoneOC-3c/OC-12cmultimodeport9000252%11.397632.00合计0主要性能指标：24口可堆叠式10/100M自适应交换机，可添加模块ATM模块适用于155/622M光纤多模ATM连接3.3网管软件型号配置单价（US$）数量扣率汇率金额（人民币元）3C27850GTranscend®V5.0UNIX版网管软件Transcend®NetworkControlServicesVersion5.0ForUNIX14243152%11.377254.03合计0主要特点：3COM的网络管理平台Transcend使用户能在同一网管平台上实现从网卡、集线器、交换机、路由器及访问设备等全部网络产品进行统一管理。Transcend网管系统不仅可以实现网络配置、网络流量数据监测以及VLAN管理等操作管理功能，还支持更高层次的决策业务管理，可以实现网络中应用的管理。第四章服务器服务器采用SUN公司的高性能、高稳定性和安全性的小型机企业级服务器SUNUltraEnterprise450，具体配置：型号配置单价...
