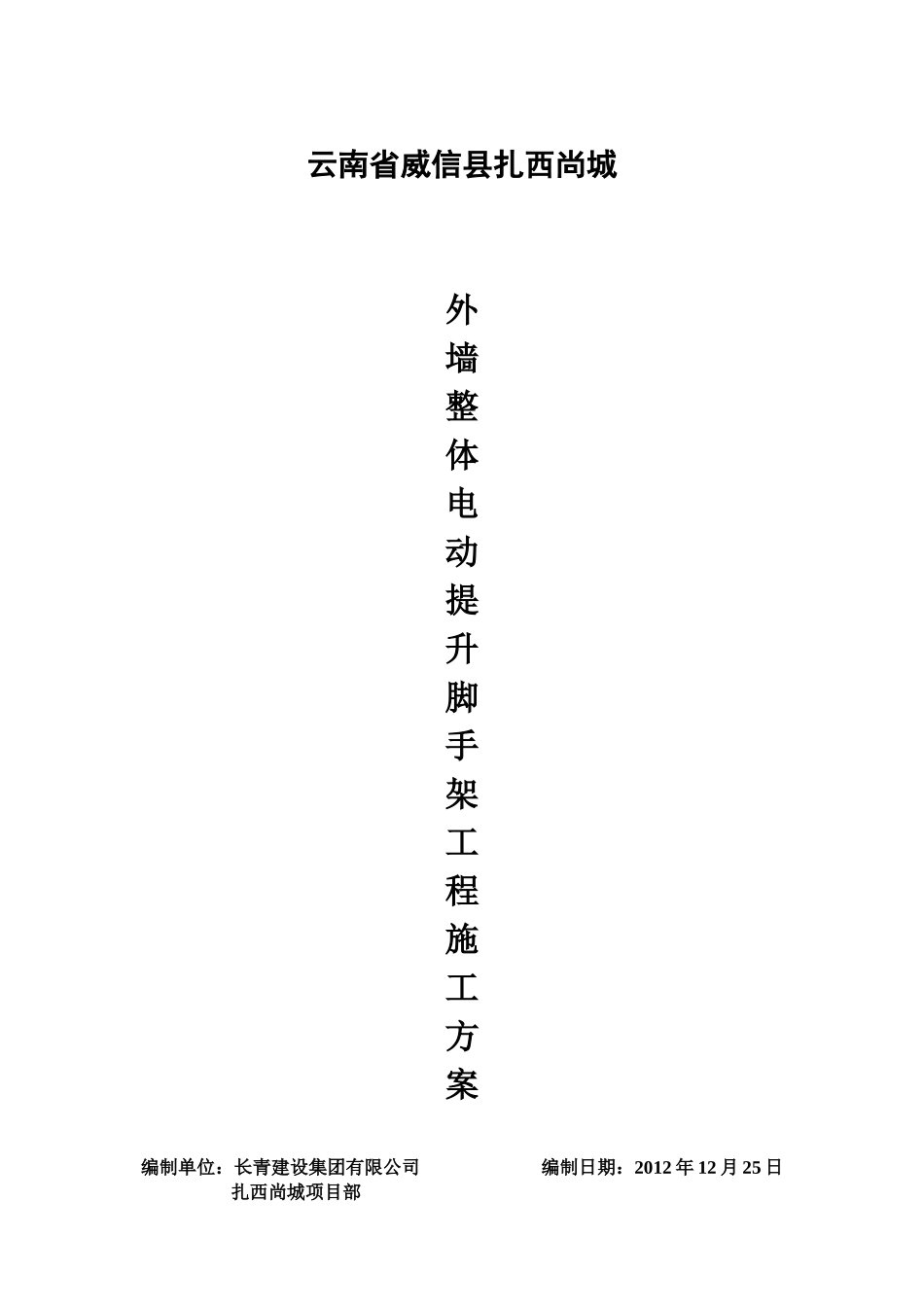

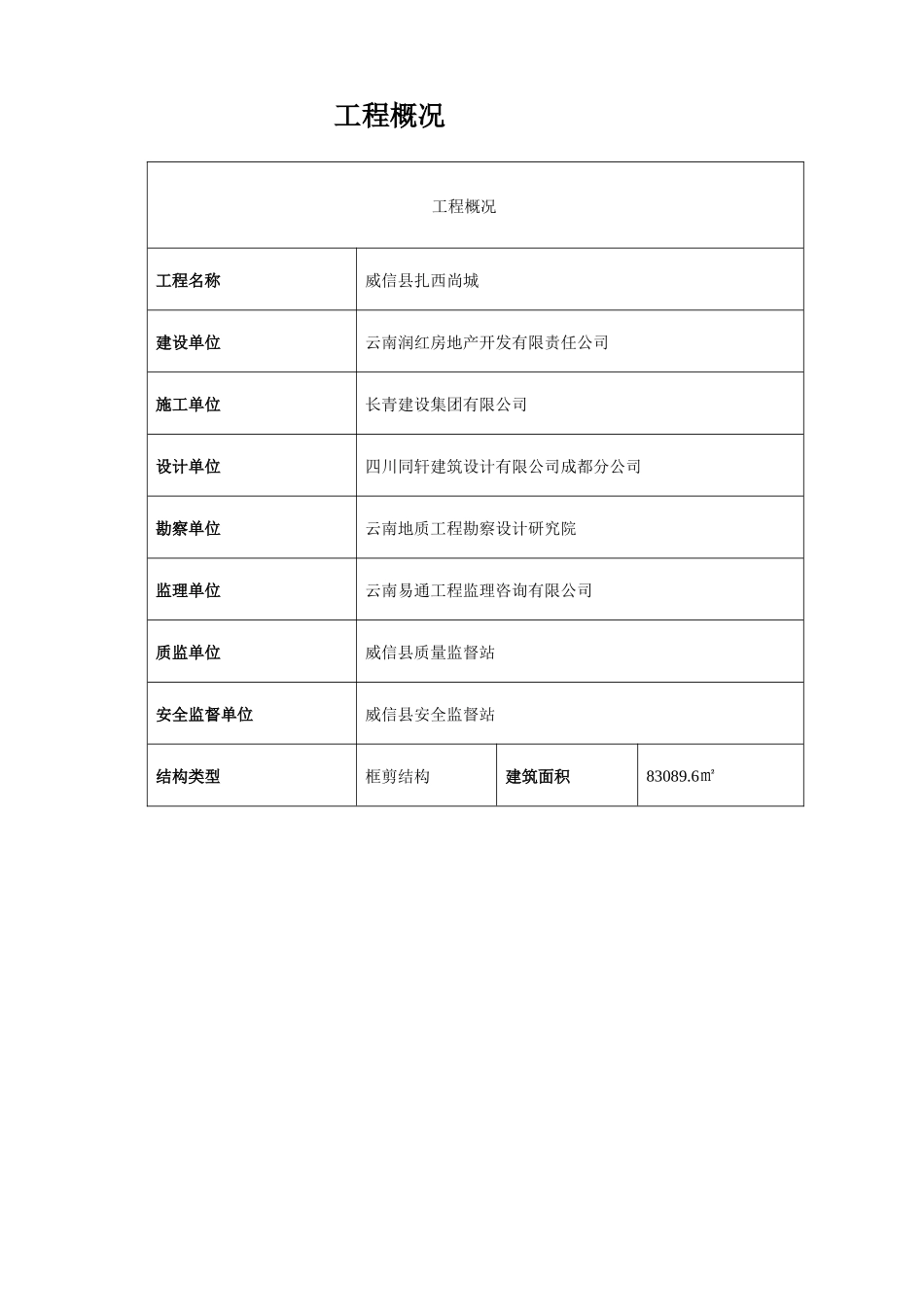

云南省威信县扎西尚城外墙整体电动提升脚手架工程施工方案编制单位：长青建设集团有限公司编制日期：2012年12月25日扎西尚城项目部工程名称：威信县扎西尚城编号：致：威信县扎西尚城建设单位及监理单位我方已根据施工合同的有关规定完成了威信县扎西尚城外墙整体电动提升脚手架施工方案的编制，并经我单位上级技术负责人审查批准，请予以审查。附：外墙整体电动提升脚手架施工方案承包单位（章）：项目经理：日期：施工单位审核意见：技术负责人：（公章）日期：监理单位审核意见：总监理工程师：（公章）日期：建设单位意见：技术总工程师：（公章）日期：工程概况工程概况工程名称威信县扎西尚城建设单位云南润红房地产开发有限责任公司施工单位长青建设集团有限公司设计单位四川同轩建筑设计有限公司成都分公司勘察单位云南地质工程勘察设计研究院监理单位云南易通工程监理咨询有限公司质监单位威信县质量监督站安全监督单位威信县安全监督站结构类型框剪结构建筑面积83089.6㎡一、编制依据根据“高层建筑外墙整体电动提升脚手架”设计静载试验结果和《建筑安装工人安全技术规程》，结合我公司的施工特点和人员素质，在广泛了解兄弟及友邻单位整体提升架施工经验和教训的基础上，编制此方案。二、工程特点根据我公司施工速度快的特点，一方面整体架与电梯和塔吊的护墙不相互影响，减少了每次升降整体架的作业时间，加快了施工进度，另一方面施工电梯位置处外架可安全地运输人和物到已建成的各楼层，增强了施工的灵活性。本工程自±0.00以后第五层标准层以上，结构形式一样，更增加了使用整体式外架的可能性。故对整体式提升脚手架进行设计和结构验算，保证结构及架体的安全使用。三、整体架的施工整体提升架由固定系统、承力系统、升降系统、上部普通脚手架和出（卸）料挑平台（本工程不考虑此部荷载）五大部分组成。其中固定系统包括预留孔、连墙螺栓、连墙拉杆；承力系统包括承力托架、承力拉杆、桁架；升降系统包括10T电动葫芦、1T手动葫芦、电器控制台等电器系统、工字挑梁、挑架拉杆、滑轨系统（含安全装置）、导向滑轮以及对讲机等。以上几大部分及其之间协调安全可靠地工作，是整体提升架安全可靠地满足工程施工的关键。3.1整体提升架各部件的加工制作要求：（1）所有参加制作的工人必须持证上岗，并要做焊件进行试验，合格后才进行焊接操作。（2）制作所有钢材必须有出厂合格证书和力学性能检验报告，进口钢材还必须有化学检验报告。（3）整体提升架各部件必须严格按设计要求精心加工，其主要受力构件如连墙螺栓（M30）、承力托架、承力拉杆和滑轨系统的安全装置应有合格的力学试验报告。3.2整体提升架的搭设要求：根据整体提升架的特点，要求建筑结构外墙在立面上无大的变化，并且整体架必须在已施工的建筑物上搭设，因此本工程整体提升架采用在外架立杆内搭设整体提升架。该方法有利的是不影响主体结构的正常施工，它利用施工第一层标准层就开始集中力量搭设整体提升架。其中在搭设过程中应注意以下几点问题：（1）下部双排脚手架与边梁（结构框架梁或阳台边梁）拉结必须紧固，并且在第一层标准层外墙模板拆除后，应立即用花篮螺栓把下部双排脚手架拉紧。（2）5层（标准层二层）外墙拆模后，立即进行整体提升架的搭设，其搭设顺序见图二说明，整体架应严格按设计和《建筑安装工人安全技术规程》搭设，其中承力桁架的搭设是关键，搭设桁架时应注意：A、横杆必须水平，立杆必须垂直，其倾斜度应控制在L/200（L为立杆高度）。B、桁架两端第一节间腹杆坡向必须正确（按设计）。各腹杆长短应适中并尽量靠近节点。C、每跨桁架，特别是较大跨度的桁架中心须按1/400跨度起拱。D、桁架弦杆必须按设计进行连接，在搭设时要注意选择杆子的长度，使其搭头在桁架节点的距离不小于300mm。在搭设桁架和上部普通脚手架时，还应注意所有的钢管、扣件和钢筋网片均不得阻碍整体提升架的升降，还应严格按设计要求采取设置连墙拉杆和滑轨系统等加固措施。E、出（卸）料挑平台的搭设（位置见图一），整体升降脚手架使用前必须对下部双排脚手架采取加固措施。F、整体升降脚手架使用前必须严...
