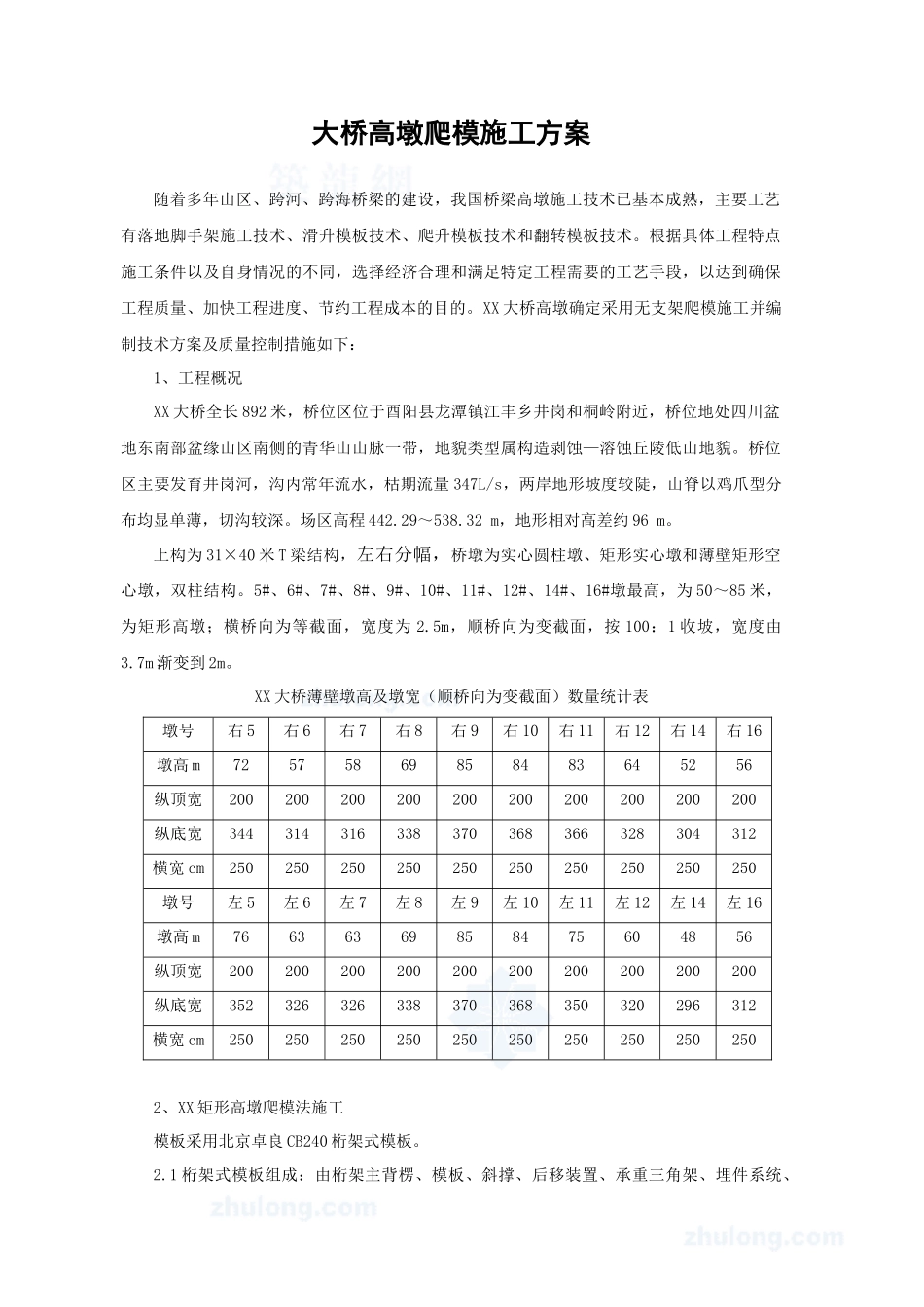

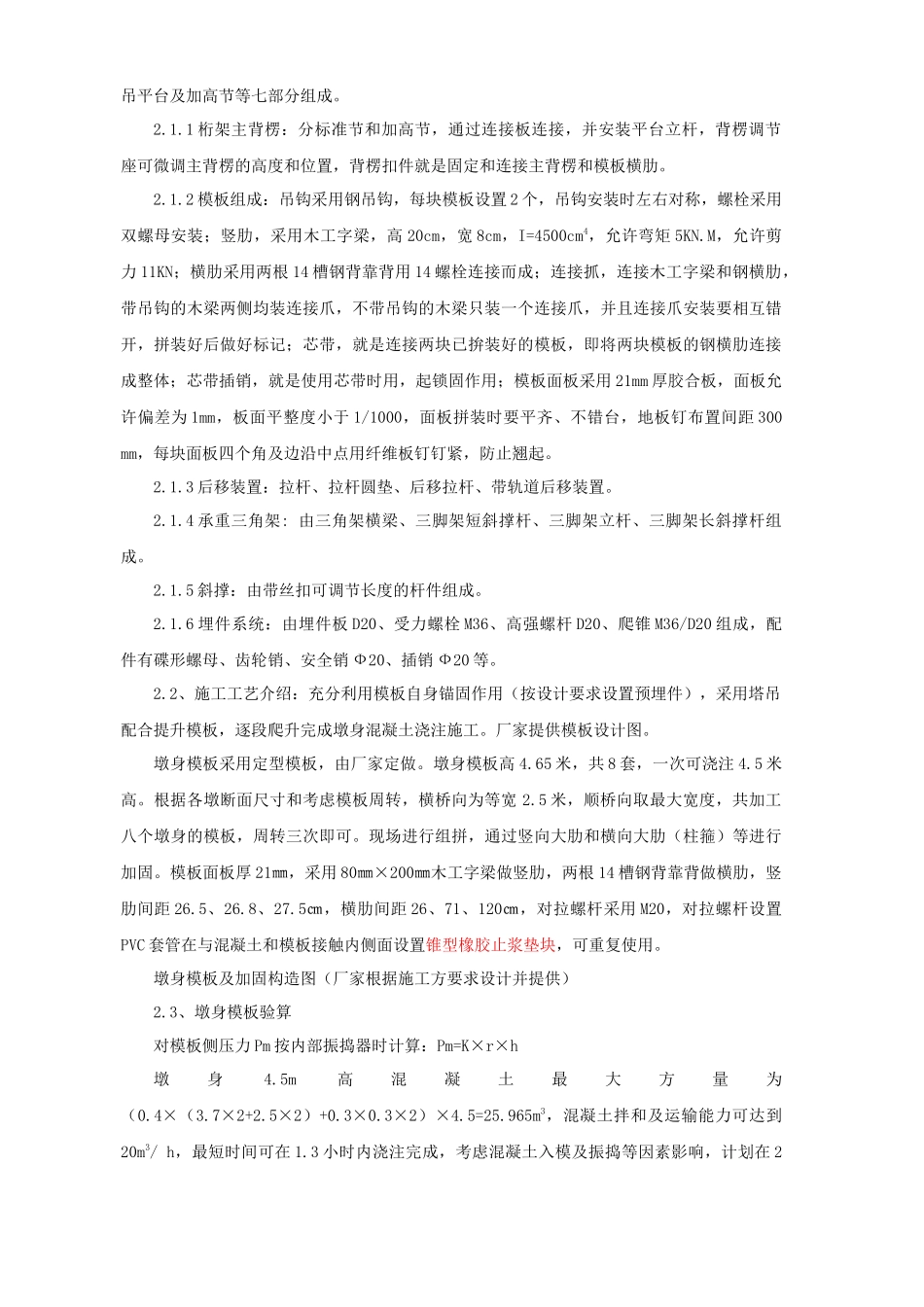

大桥高墩爬模施工方案随着多年山区、跨河、跨海桥梁的建设，我国桥梁高墩施工技术已基本成熟，主要工艺有落地脚手架施工技术、滑升模板技术、爬升模板技术和翻转模板技术。根据具体工程特点施工条件以及自身情况的不同，选择经济合理和满足特定工程需要的工艺手段，以达到确保工程质量、加快工程进度、节约工程成本的目的。XX大桥高墩确定采用无支架爬模施工并编制技术方案及质量控制措施如下：1、工程概况XX大桥全长892米，桥位区位于酉阳县龙潭镇江丰乡井岗和桐岭附近，桥位地处四川盆地东南部盆缘山区南侧的青华山山脉一带，地貌类型属构造剥蚀—溶蚀丘陵低山地貌。桥位区主要发育井岗河，沟内常年流水，枯期流量347L/s，两岸地形坡度较陡，山脊以鸡爪型分布均显单薄，切沟较深。场区高程442.29～538.32m，地形相对高差约96m。上构为31×40米T梁结构，左右分幅，桥墩为实心圆柱墩、矩形实心墩和薄壁矩形空心墩，双柱结构。5#、6#、7#、8#、9#、10#、11#、12#、14#、16#墩最高，为50～85米，为矩形高墩；横桥向为等截面，宽度为2.5m，顺桥向为变截面，按100：1收坡，宽度由3.7m渐变到2m。XX大桥薄壁墩高及墩宽（顺桥向为变截面）数量统计表墩号右5右6右7右8右9右10右11右12右14右16墩高m72575869858483645256纵顶宽200200200200200200200200200200纵底宽344314316338370368366328304312横宽cm250250250250250250250250250250墩号左5左6左7左8左9左10左11左12左14左16墩高m76636369858475604856纵顶宽200200200200200200200200200200纵底宽352326326338370368350320296312横宽cm2502502502502502502502502502502、XX矩形高墩爬模法施工模板采用北京卓良CB240桁架式模板。2.1桁架式模板组成：由桁架主背楞、模板、斜撑、后移装置、承重三角架、埋件系统、吊平台及加高节等七部分组成。2.1.1桁架主背楞：分标准节和加高节，通过连接板连接，并安装平台立杆，背楞调节座可微调主背楞的高度和位置，背楞扣件就是固定和连接主背楞和模板横肋。2.1.2模板组成：吊钩采用钢吊钩，每块模板设置2个，吊钩安装时左右对称，螺栓采用双螺母安装；竖肋，采用木工字梁，高20cm，宽8cm，I=4500cm4，允许弯矩5KN.M，允许剪力11KN；横肋采用两根14槽钢背靠背用14螺栓连接而成；连接抓，连接木工字梁和钢横肋，带吊钩的木梁两侧均装连接爪，不带吊钩的木梁只装一个连接爪，并且连接爪安装要相互错开，拼装好后做好标记；芯带，就是连接两块已拚装好的模板，即将两块模板的钢横肋连接成整体；芯带插销，就是使用芯带时用，起锁固作用；模板面板采用21mm厚胶合板，面板允许偏差为1mm，板面平整度小于1/1000，面板拼装时要平齐、不错台，地板钉布置间距300mm，每块面板四个角及边沿中点用纤维板钉钉紧，防止翘起。2.1.3后移装置：拉杆、拉杆圆垫、后移拉杆、带轨道后移装置。2.1.4承重三角架:由三角架横梁、三脚架短斜撑杆、三脚架立杆、三脚架长斜撑杆组成。2.1.5斜撑：由带丝扣可调节长度的杆件组成。2.1.6埋件系统：由埋件板D20、受力螺栓M36、高强螺杆D20、爬锥M36/D20组成，配件有碟形螺母、齿轮销、安全销Ф20、插销Ф20等。2.2、施工工艺介绍：充分利用模板自身锚固作用（按设计要求设置预埋件），采用塔吊配合提升模板，逐段爬升完成墩身混凝土浇注施工。厂家提供模板设计图。墩身模板采用定型模板，由厂家定做。墩身模板高4.65米，共8套，一次可浇注4.5米高。根据各墩断面尺寸和考虑模板周转，横桥向为等宽2.5米，顺桥向取最大宽度，共加工八个墩身的模板，周转三次即可。现场进行组拼，通过竖向大肋和横向大肋（柱箍）等进行加固。模板面板厚21㎜，采用80㎜×200㎜木工字梁做竖肋，两根14槽钢背靠背做横肋，竖肋间距26.5、26.8、27.5㎝，横肋间距26、71、120㎝，对拉螺杆采用M20，对拉螺杆设置PVC套管在与混凝土和模板接触内侧面设置锥型橡胶止浆垫块，可重复使用。墩身模板及加固构造图（厂家根据施工方要求设计并提供）2.3、墩身模板验算对模板侧压力Pm按内部振捣器时计算：Pm=K×r×h墩身4.5m高混凝土最大方量为（0.4×（3.7×2+2.5×2）+0.3×0.3×2）×4.5=25.965m3，混凝土拌和及运输能...
