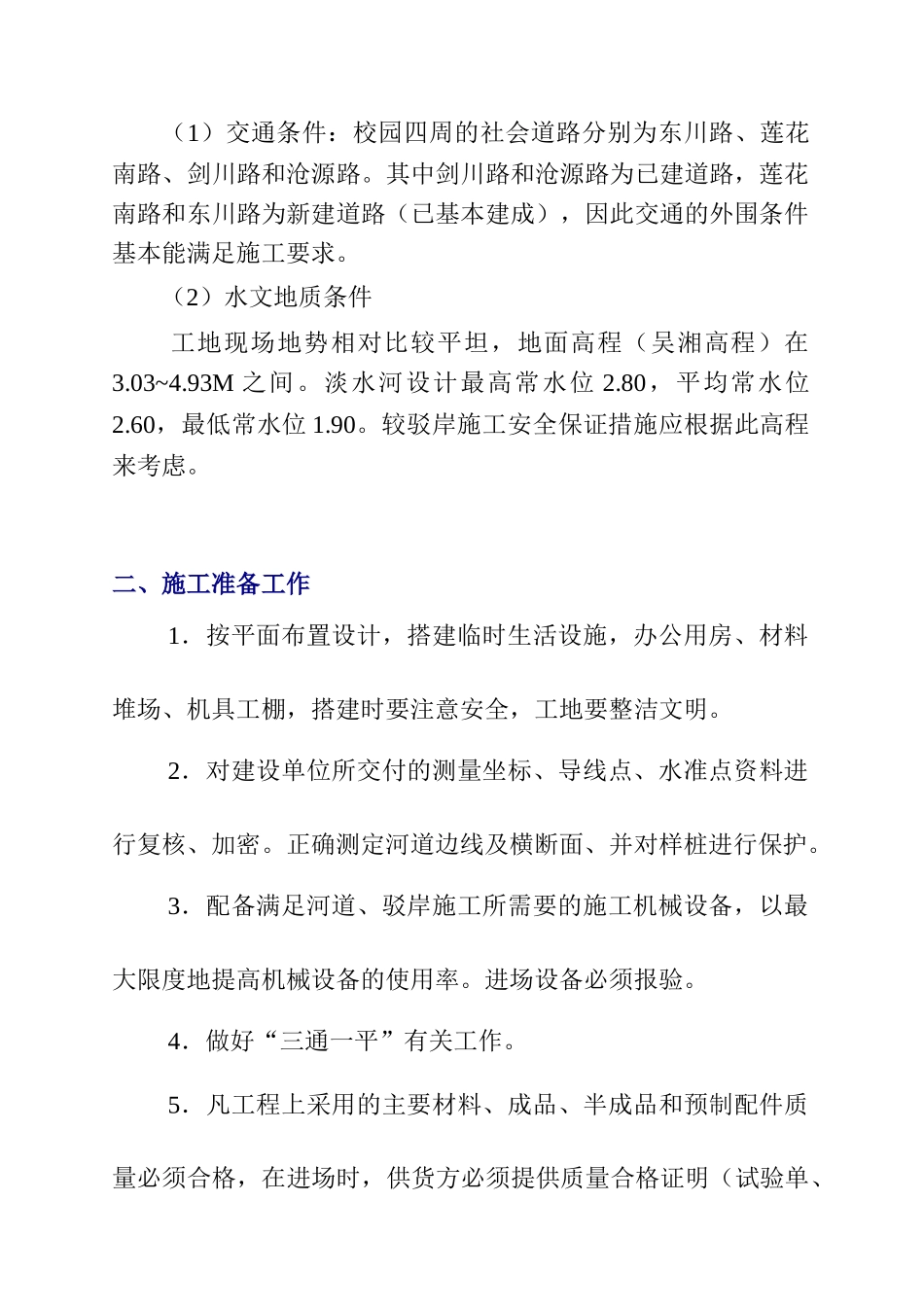

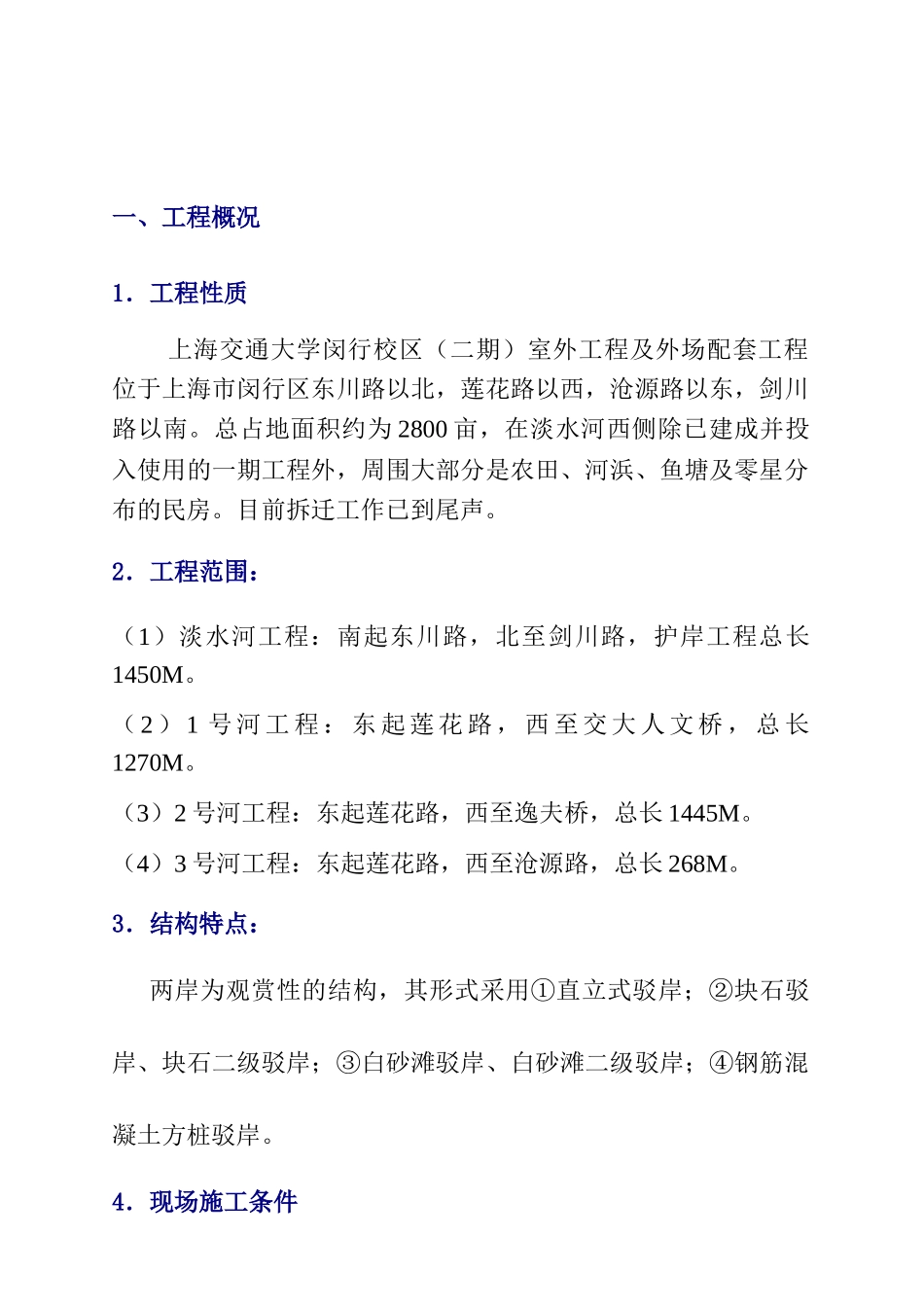

上海交大闵行校区室外场配套河道工程施工方案一、工程概况1．工程性质上海交通大学闵行校区（二期）室外工程及外场配套工程位于上海市闵行区东川路以北，莲花路以西，沧源路以东，剑川路以南。总占地面积约为2800亩，在淡水河西侧除已建成并投入使用的一期工程外，周围大部分是农田、河浜、鱼塘及零星分布的民房。目前拆迁工作已到尾声。2．工程范围：（1）淡水河工程：南起东川路，北至剑川路，护岸工程总长1450M。（2）1号河工程：东起莲花路，西至交大人文桥，总长1270M。（3）2号河工程：东起莲花路，西至逸夫桥，总长1445M。（4）3号河工程：东起莲花路，西至沧源路，总长268M。3．结构特点：两岸为观赏性的结构，其形式采用①直立式驳岸；②块石驳岸、块石二级驳岸；③白砂滩驳岸、白砂滩二级驳岸；④钢筋混凝土方桩驳岸。4．现场施工条件（1）交通条件：校园四周的社会道路分别为东川路、莲花南路、剑川路和沧源路。其中剑川路和沧源路为已建道路，莲花南路和东川路为新建道路（已基本建成），因此交通的外围条件基本能满足施工要求。（2）水文地质条件工地现场地势相对比较平坦，地面高程（吴湘高程）在3.03~4.93M之间。淡水河设计最高常水位2.80，平均常水位2.60，最低常水位1.90。较驳岸施工安全保证措施应根据此高程来考虑。二、施工准备工作1．按平面布置设计，搭建临时生活设施，办公用房、材料堆场、机具工棚，搭建时要注意安全，工地要整洁文明。2．对建设单位所交付的测量坐标、导线点、水准点资料进行复核、加密。正确测定河道边线及横断面、并对样桩进行保护。3．配备满足河道、驳岸施工所需要的施工机械设备，以最大限度地提高机械设备的使用率。进场设备必须报验。4．做好“三通一平”有关工作。5．凡工程上采用的主要材料、成品、半成品和预制配件质量必须合格，在进场时，供货方必须提供质量合格证明（试验单、质保单）。6．着手进行备料工作，并规划好自行备料的运输和堆放场地，对于外购的材料保质保量准时运到工地，以不影响施工作业为原则。7．劳动力的安排，根据本工程的项目特点结合施工工期的要求，及时组织安排施工人员逐批进场。8．施工前各级管理人员和施工班组长需细化图纸，搞好分部分项工程的作业计划和作业方法。做好技术交底，熟悉施工图纸及材料供应计划、材料进场时间安排。三、工序及流程1、施工准备在河道改道施工前，需要认真做好便道铺设、测量放样、清理现场、场地排水等准备工作。1．1测量放样为确保施工符合设计要求，施工前需认真做好线路复测、认桩、补桩、施工放样等工作，以保证施工顺利进行和施工质量。在开工前采用全站仪（SET-2C型）、经纬仪（J2-JD）、水准仪（B1-索佳）和50m钢卷尺等仪器做好现场恢复和固定路线，其内容包括原河道边线及高程的复测，水准点的复查与增设，横断面的测量与绘制等。对所有的复核测量要进行记录，并整理所有资料，然后将测量记录本及成果资料送交监理工程师审查签字认可。开工前还需采用横断面放样的方法在施工现场放出河道边线、坡口、坡脚、边沟、护坡道、借土场、弃土场等具体位置。首先用十字架确定横断面的方向，然后确定填挖断面的坡脚点、挖方断面的坡顶点、半挖半填断面的坡脚点和坡顶点，放置边桩，划出作业界限。有了边桩后，再按照设计的边坡坡度、高度确定坡桩位置。横断面放样的距离，视地形复杂程度和机械施工方法而定，在本标段平坦地区一般可根据横断面图20m做一次断面放样。1．2基底清理及场地排水施工前先必须清除施工现场内的所有有碍施工的障碍物。根据施工需要，可以同期进行便道铺设工作。本工程大部分为已征迁的农地，因此清除草皮及表土是清理现场最大的工作量，采用推土机、挖掘机等机械施工，将原地面上的杂草、农作物残根和腐蚀土全部清除到路基范围以外。其尽可能用于植树、种草皮等。本路段采用推土机，挖掘机等机械化进行施工，包括开沟、开河、取土处，都需要将树根全部挖除。施工场地积水须及时排除，为正常路基施工提供良好的作业条件，因此，在清理场地时，采取开挖纵向排水沟，将水引入到附近的沟浜排除，或者开挖集水井，将水引入集水井，井内设置抽水机...
