国网常规变电站智能化改造工程应用方案VIP专享VIP免费

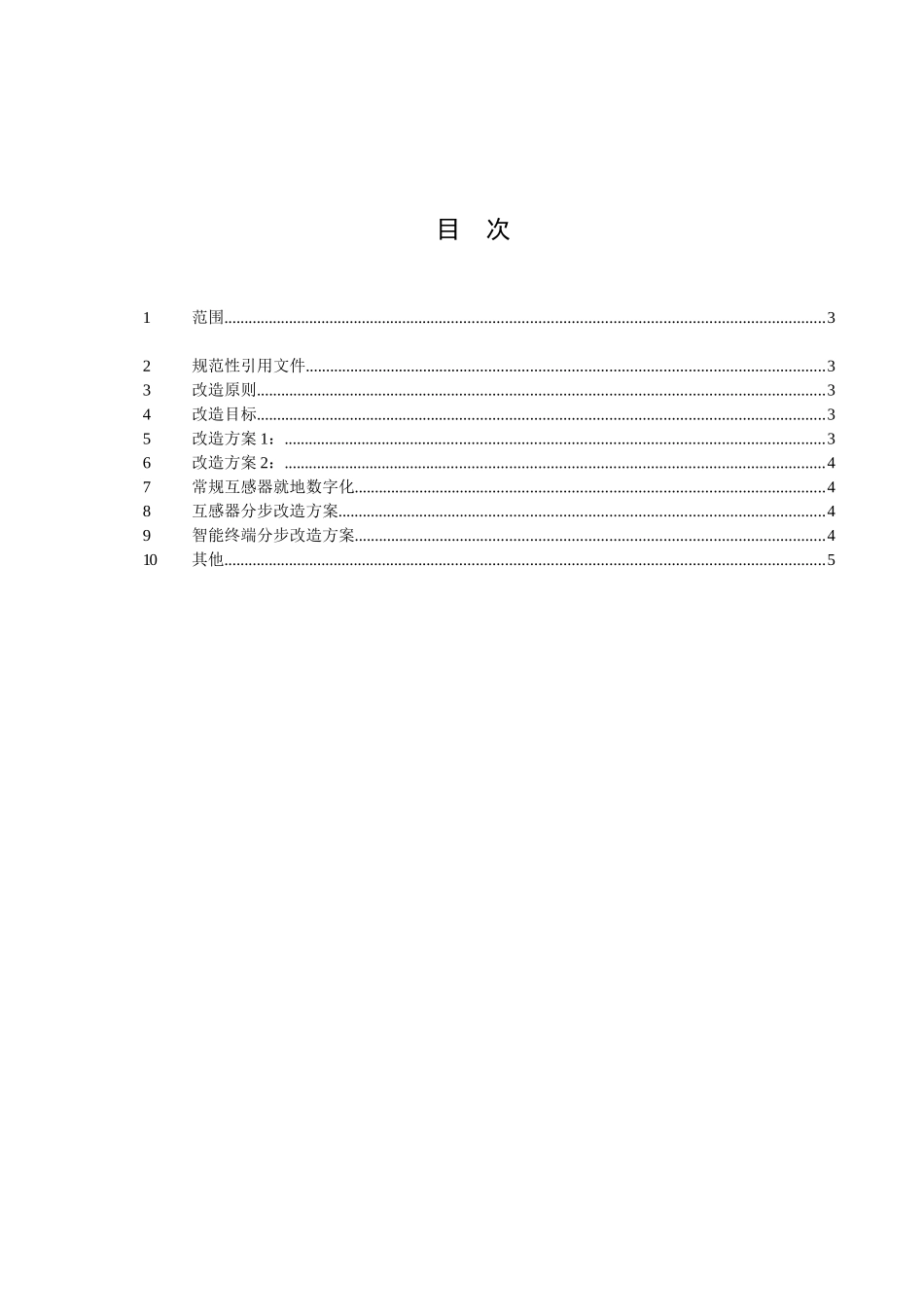

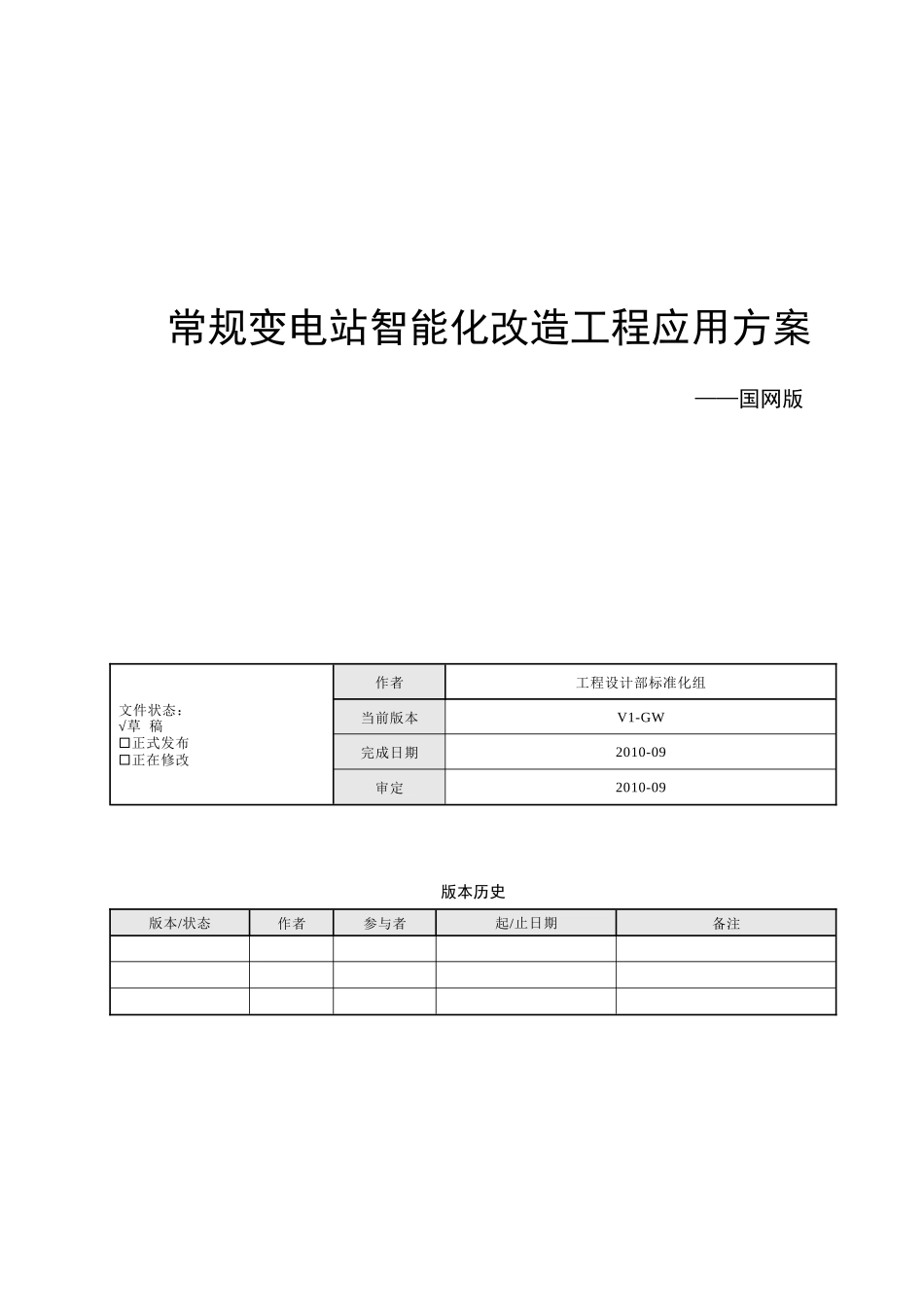

常规变电站智能化改造工程应用方案——国网版文件状态：√草稿正式发布正在修改作者工程设计部标准化组当前版本V1-GW完成日期2010-09审定2010-09版本历史版本/状态作者参与者起/止日期备注目次1范围..................................................................................................................................................32规范性引用文件..............................................................................................................................33改造原则..........................................................................................................................................34改造目标..........................................................................................................................................35改造方案1：...................................................................................................................................36改造方案2：...................................................................................................................................47常规互感器就地数字化..................................................................................................................48互感器分步改造方案......................................................................................................................49智能终端分步改造方案..................................................................................................................410其他..................................................................................................................................................5常规变电站智能化改造工程应用方案——国网版1范围本方案适用于110（66）kV及以上电压等级变电站阶段性智能化改造。对于变电站所有设备全部更换的整体智能化改造等同于新建变电站，按相关智能变电站设计规范执行。2规范性引用文件Q/GDWZ414-2010变电站智能化改造技术规范Q/GDW383-2009智能变电站导则Q/GDW441-2010智能变电站继电保护技术规范Q/GDW393-2009110(66)kV~220kV智能变电站设计规范Q/GDW394-2009330kV~750kV智能变电站设计规范Q/GDWZ410-2010高压设备智能化技术导则Q/GDWZ414-2010变电站智能化改造技术规范3改造原则安全可靠、经济实用、标准先行、因地制宜4改造目标通过改造，实现一次主设备状态监测，信息建模标准化，信息传输网络化，高级功能和辅助系统智能化。4.1一次设备智能化改造1）对变电站关键的一次设备（断路器、变压器）增设状态检测功能单元，完成一次设备状态的综合分析评价，其结果通过DL/T860服务上传，与相关系统实现信息互动。2）在运的常规互感器不宜进行数字化采样改造。4.2二次系统智能化改造1）现阶段保护应采用直采直跳的方式，不进行网络化改造。但是，至少在1个线路间隔或变压器及其相关的开关间隔应用智能组件。智能组件：由若干智能电子装置集合组成，承担宿主设备的测量、控制和监测等基本功能；还可承担相关计量、保护等功能。可包括测量、控制、状态监测、计量、保护等全部或部分装置。2）全站实现通信协议标准化，取消协议转换设备。如果站内直流、所用电等辅助系统现阶段标准建模有困难，可暂时采用协议转换器，将来完全可以标准化建模时，取消协议转换。3）站控层功能，根据需求增加高级应用，可对外提供统一的网络服务接口，支持信息一体化平台应用要求，满足《电力二次系统安全防护总体方案》和《变电站二次系统安全防护方案》的要求。4）高级应用和辅助设备智能化技术要求相间附录。5改造方案1：5.1内容5）间隔改造时一次设备仅增设状态监测功能单元，不做其他改造。要求状态监测单元完成对一次设备的综合分析评价，并可通过61850上传结果。6）过程层不做改动，依然采用电缆只采直跳方...
