体育馆高支模满堂支撑架施工方案VIP免费

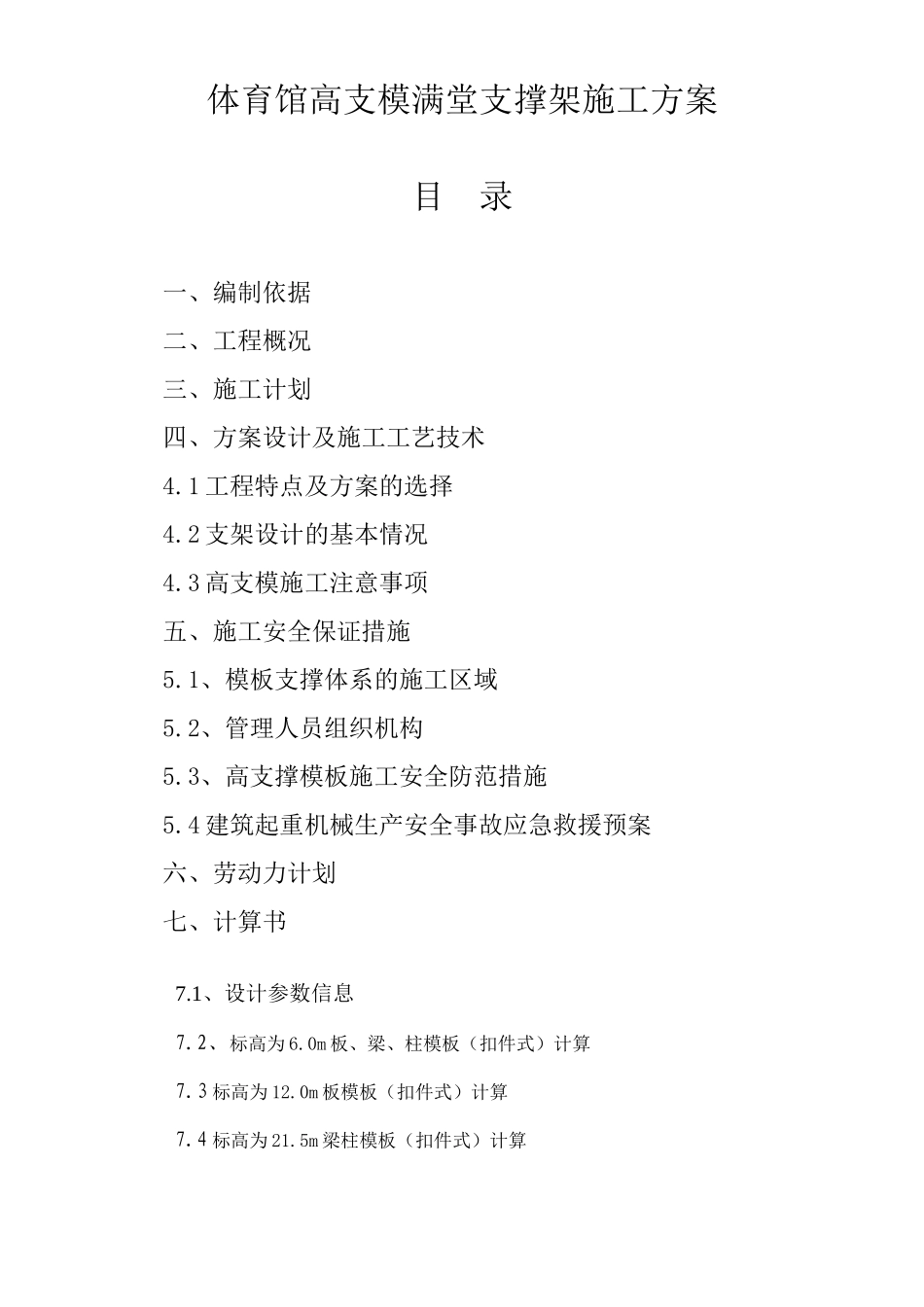

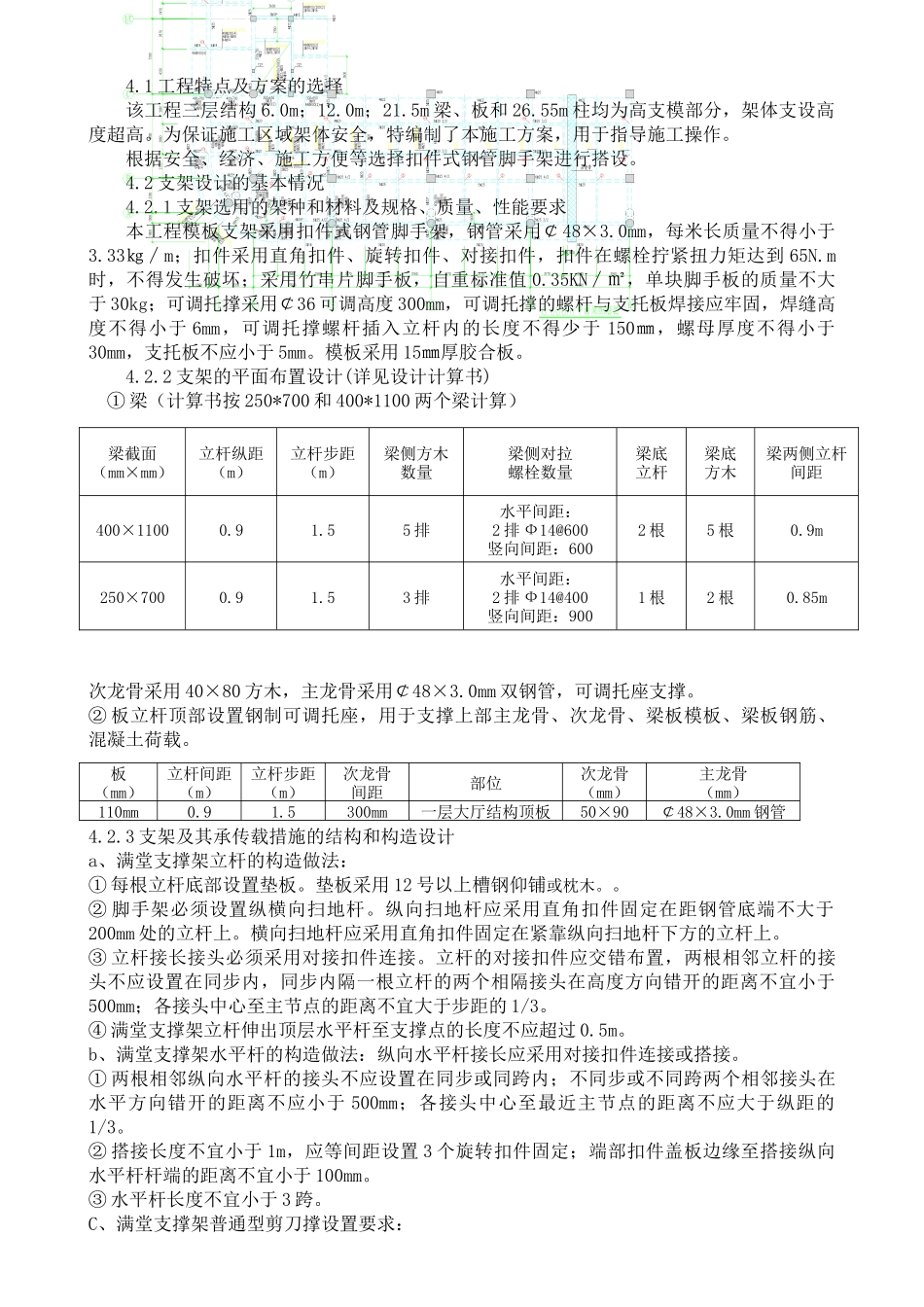

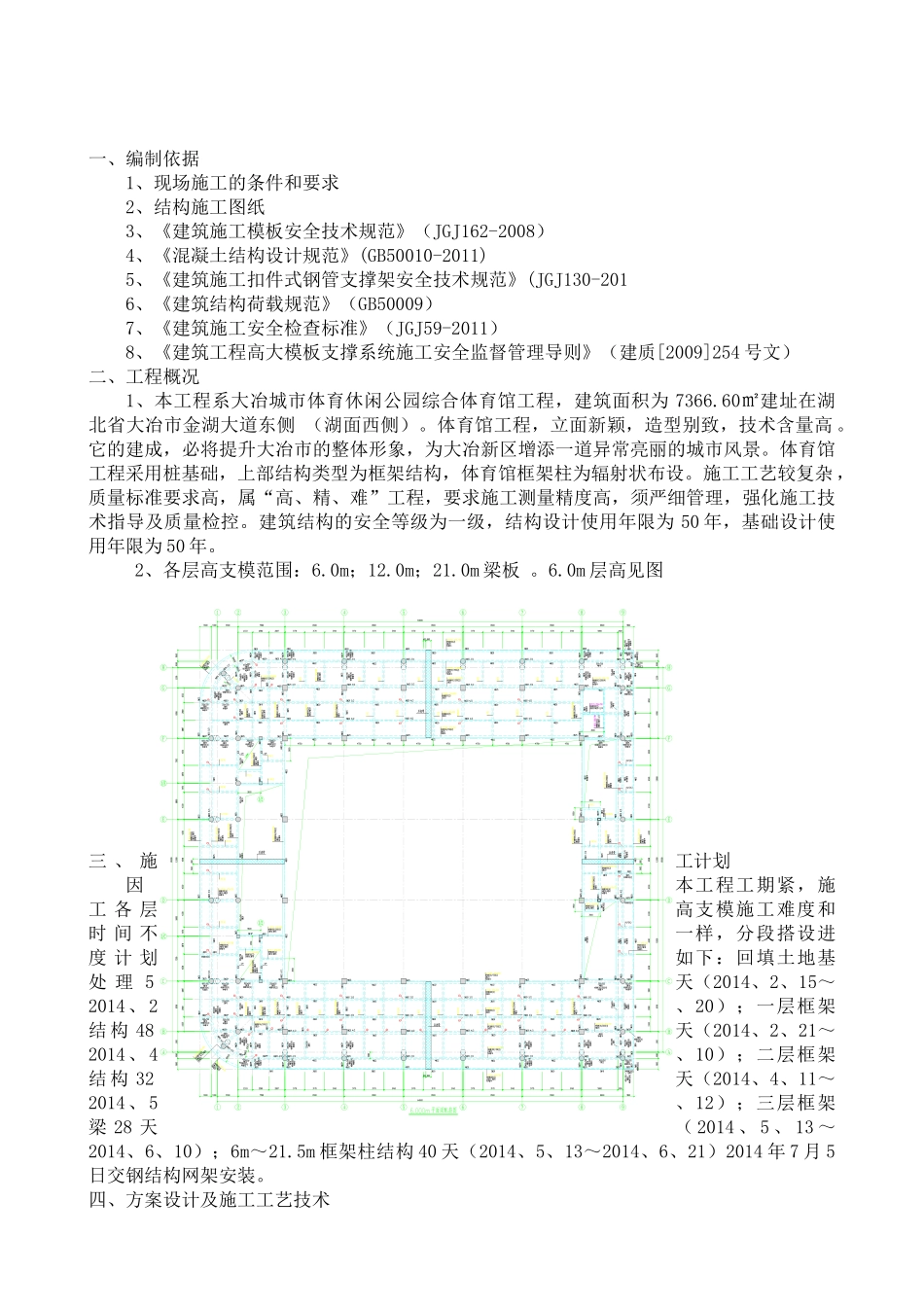

体育馆高支模满堂支撑架施工方案目录一、编制依据二、工程概况三、施工计划四、方案设计及施工工艺技术4.1工程特点及方案的选择4.2支架设计的基本情况4.3高支模施工注意事项五、施工安全保证措施5.1、模板支撑体系的施工区域5.2、管理人员组织机构5.3、高支撑模板施工安全防范措施5.4建筑起重机械生产安全事故应急救援预案六、劳动力计划七、计算书7.1、设计参数信息7.2、标高为6.0m板、梁、柱模板（扣件式）计算7.3标高为12.0m板模板（扣件式）计算7.4标高为21.5m梁柱模板（扣件式）计算一、编制依据1、现场施工的条件和要求2、结构施工图纸3、《建筑施工模板安全技术规范》（JGJ162-2008）4、《混凝土结构设计规范》(GB50010-2011)5、《建筑施工扣件式钢管支撑架安全技术规范》(JGJ130-2016、《建筑结构荷载规范》（GB50009）7、《建筑施工安全检查标准》（JGJ59-2011）8、《建筑工程高大模板支撑系统施工安全监督管理导则》（建质[2009]254号文）二、工程概况1、本工程系大冶城市体育休闲公园综合体育馆工程，建筑面积为7366.60㎡建址在湖北省大冶市金湖大道东侧（湖面西侧）。体育馆工程，立面新颖，造型别致，技术含量高。它的建成，必将提升大冶市的整体形象，为大冶新区增添一道异常亮丽的城市风景。体育馆工程采用桩基础，上部结构类型为框架结构，体育馆框架柱为辐射状布设。施工工艺较复杂，质量标准要求高，属“高、精、难”工程，要求施工测量精度高，须严细管理，强化施工技术指导及质量检控。建筑结构的安全等级为一级，结构设计使用年限为50年，基础设计使用年限为50年。2、各层高支模范围：6.0m；12.0m；21.0m梁板。6.0m层高见图三、施工计划因本工程工期紧，施工各层高支模施工难度和时间不一样，分段搭设进度计划如下：回填土地基处理5天（2014、2、15～2014、2、20）；一层框架结构48天（2014、2、21～2014、4、10）；二层框架结构32天（2014、4、11～2014、5、12）；三层框架梁28天（2014、5、13～2014、6、10）；6m～21.5m框架柱结构40天（2014、5、13～2014、6、21）2014年7月5日交钢结构网架安装。四、方案设计及施工工艺技术4.1工程特点及方案的选择该工程三层结构6.0m；12.0m；21.5m梁、板和26.55m柱均为高支模部分，架体支设高度超高。为保证施工区域架体安全，特编制了本施工方案，用于指导施工操作。根据安全、经济、施工方便等选择扣件式钢管脚手架进行搭设。4.2支架设计的基本情况4.2.1支架选用的架种和材料及规格、质量、性能要求本工程模板支架采用扣件式钢管脚手架，钢管采用￠48×3.0mm，每米长质量不得小于3.33㎏∕m；扣件采用直角扣件、旋转扣件、对接扣件，扣件在螺栓拧紧扭力矩达到65N.m时，不得发生破坏；采用竹串片脚手板，自重标准值0.35KN∕㎡，单块脚手板的质量不大于30kg；可调托撑采用￠36可调高度300mm，可调托撑的螺杆与支托板焊接应牢固，焊缝高度不得小于6mm，可调托撑螺杆插入立杆内的长度不得少于150㎜，螺母厚度不得小于30mm，支托板不应小于5mm。模板采用15㎜厚胶合板。4.2.2支架的平面布置设计(详见设计计算书)①梁（计算书按250*700和400*1100两个梁计算）次龙骨采用40×80方木，主龙骨采用￠48×3.0mm双钢管，可调托座支撑。②板立杆顶部设置钢制可调托座，用于支撑上部主龙骨、次龙骨、梁板模板、梁板钢筋、混凝土荷载。4.2.3支架及其承传载措施的结构和构造设计a、满堂支撑架立杆的构造做法：①每根立杆底部设置垫板。垫板采用12号以上槽钢仰铺或枕木。。②脚手架必须设置纵横向扫地杆。纵向扫地杆应采用直角扣件固定在距钢管底端不大于200mm处的立杆上。横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。③立杆接长接头必须采用对接扣件连接。立杆的对接扣件应交错布置，两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm；各接头中心至主节点的距离不宜大于步距的1/3。④满堂支撑架立杆伸出顶层水平杆至支撑点的长度不应超过0.5m。b、满堂支撑架水平杆的构造做法：纵向水平杆接长应采用对接扣件连接或搭接。①两根相邻纵向水平杆的接头不应设置在同...
