右岸-技案(1深孔出口段开挖与支护措施)VIP专享VIP免费

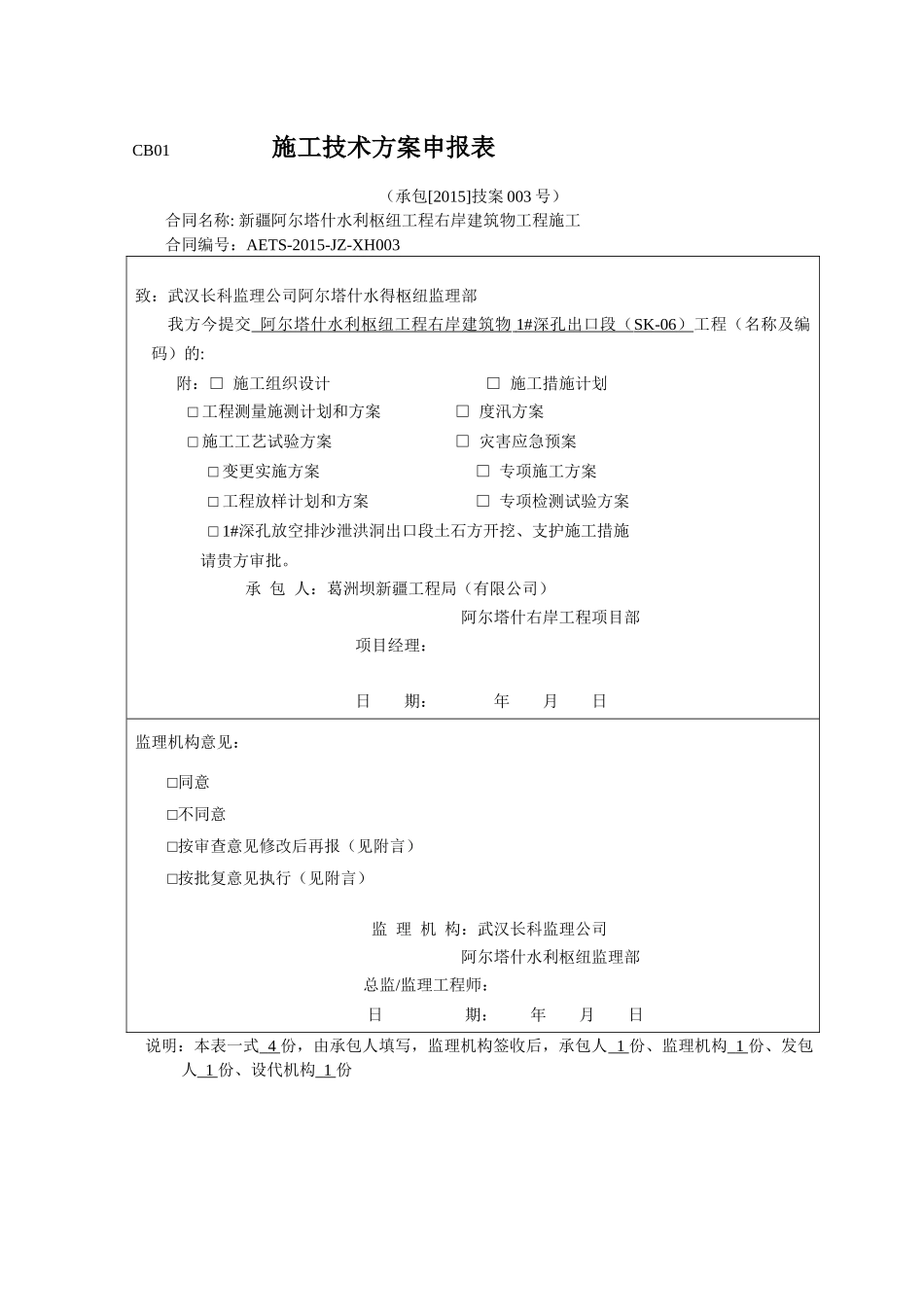

CB01施工技术方案申报表（承包[2015]技案003号）合同名称:新疆阿尔塔什水利枢纽工程右岸建筑物工程施工合同编号：AETS-2015-JZ-XH003致：武汉长科监理公司阿尔塔什水得枢纽监理部我方今提交阿尔塔什水利枢纽工程右岸建筑物1#深孔出口段（SK-06）工程（名称及编码）的:附：□施工组织设计□施工措施计划□工程测量施测计划和方案□度汛方案□施工工艺试验方案□灾害应急预案□变更实施方案□专项施工方案□工程放样计划和方案□专项检测试验方案□1#深孔放空排沙泄洪洞出口段土石方开挖、支护施工措施请贵方审批。承包人：葛洲坝新疆工程局（有限公司）阿尔塔什右岸工程项目部项目经理：日期：年月日监理机构意见：□同意□不同意□按审查意见修改后再报（见附言）□按批复意见执行（见附言）监理机构：武汉长科监理公司阿尔塔什水利枢纽监理部总监/监理工程师：日期：年月日说明：本表一式4份，由承包人填写，监理机构签收后，承包人1份、监理机构1份、发包人1份、设代机构1份新疆阿尔塔什水利枢纽右岸建筑物工程合同编码：AETS-2015-JZ-XH0031#深孔排沙放空泄洪洞出口段土石方开挖、支护施工措施葛洲坝新疆工程局（有限公司）阿尔塔什右岸建筑物工程项目部二0一五年八月二十五日批准：审核：编写：一土石方明挖工程1.1概述1#深孔排沙泄洪洞出口段主要包括泄槽段、消力池段、渐变段、钢筋石笼梯形渠道段。主要工程量包括：出口土方明挖和出口消能段石方明挖，考虑给1#深孔石方洞挖预留出渣道路，泄槽段开挖至1653.00m高程、消力池段开挖至1654.50m高程，钢筋石笼梯形渠道土方开挖至桩号1+900.00，泄槽段1653.00m高程以下、消力池段1654.50m高程以下根据1#深孔洞身施工进度安排开挖，主要工程量见表1.1-1表1.1-11#深孔出口段开挖工程量1#深孔出口段开挖工程量项目编号项目名称计量单位工程量备注1土石方工程1.1土方明挖m³9091571.2出口消能段石方明挖m³850001.2土石方明挖工程的主要特点1、高边坡开挖1#深孔排沙泄洪洞出口位于坝址区右岸岸坡上，坡度较陡，消力池最大开挖深度达57m,出口段开挖断面较大，存在高边坡的威胁。2、施工道路布置有难度由于存在深基坑开挖，施工道路修建难道较大；开挖边坡上部施工场地较小，高差大，进入台阶工作面的施工道路布置有难度；对于无条件修建汽车运输道路的部位，仅修建成供钻机、推土机、反铲进入工作面施工的道路。3、交叉施工干扰大1#深孔排沙泄洪洞出口上方中水五局正在进行3#-1路和右岸高边坡处理，存在交叉施工和很大的安全隐患，双方施工进度受制约。1.3土石方明挖施工工作流程开挖工作内容包括：准备工作、地形复测、放样、场地清理、钻孔爆破、挖掘运输、边坡观测、完工验收前的维护以及按监理人指示的废弃和临时堆存的渣场进行保护处理等工作。1.4施工布置1.4.1施工道路布置根据1#深孔放空排沙泄洪洞出口段开挖平面图，结合我方现场测量数据可知，1#深孔放空排沙泄洪洞出口段高边坡最大开挖高程1710m，出口段全长651m；钢筋石笼梯形渠道段平均高程1680m；2#交通洞进口高程1700m（3#-1路起点），从3#-1起点到1#深孔放空排沙泄洪洞出口桩号1+525.163全长218m。1、1700.00-1710.00▽▽开挖开挖道路布置：（1）、1#SC-1路：从2#交通洞起点1700.00高程顺3#-1路方向修路至1#深孔放空排沙泄洪洞出口轴线桩号1+525.163位置的1710.00高程位置，全长250m，综合纵坡-4％，路面宽度10m。（2）、1#SC-2路：利用现有河床便道顺钢筋石笼梯形渠道轴线修至1#深孔放空排沙泄洪洞出口轴线桩号1+525.163位置的1710高程，全长450m，综合纵坡-6.6％，路面宽度10m。2、1690.00-1700.00▽▽开挖开挖道路布置：（1）、1#SC-3路：从2#交通洞起点1700.00高程顺3#-1路方向修路至1#深孔放空排沙泄洪洞出口轴线1690.00高程位置，全长250m，综合纵坡4％，路面宽度10m，路面轴线方向根据现场开挖情况调整。（2）、1#SC-4路：利用现有河床便道顺钢筋石笼梯形渠道轴线修至1#深孔放空排沙泄洪洞出口轴线1690.00高程，全长450m，综合纵坡-2.2％，路面宽度10m。3、1680.00-1690.00▽▽开挖开挖道路布置：（1）、1#SC-5路：从2#交通洞起点1700.00高程顺3#-1路方向修路至1...
