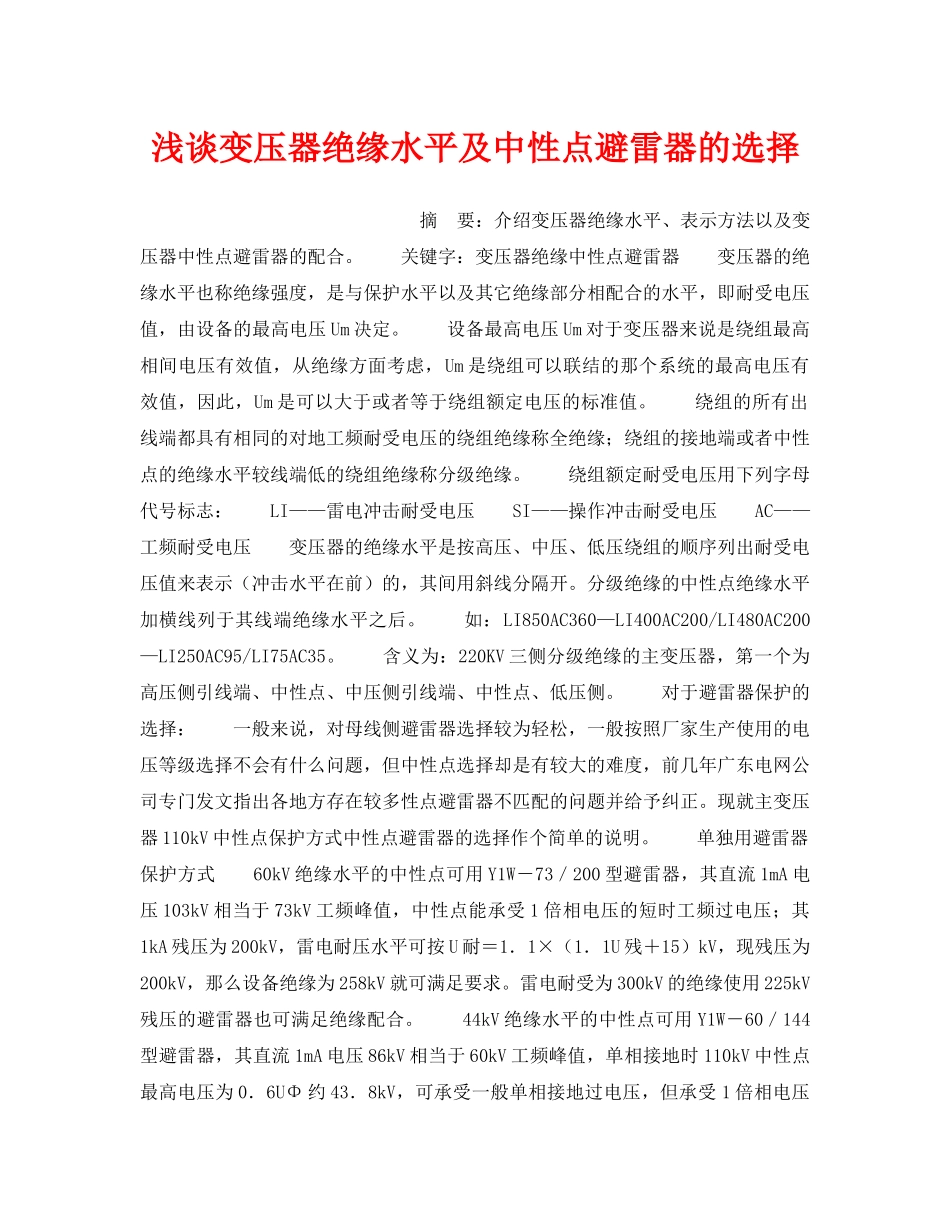

《安全管理论文》之浅谈变压器绝缘水平及中性点避雷器的选择 VIP免费

浅谈变压器绝缘水平及中性点避雷器的选择摘要：介绍变压器绝缘水平、表示方法以及变压器中性点避雷器的配合。关键字：变压器绝缘中性点避雷器变压器的绝缘水平也称绝缘强度，是与保护水平以及其它绝缘部分相配合的水平，即耐受电压值，由设备的最高电压Um决定。设备最高电压Um对于变压器来说是绕组最高相间电压有效值，从绝缘方面考虑，Um是绕组可以联结的那个系统的最高电压有效值，因此，Um是可以大于或者等于绕组额定电压的标准值。绕组的所有出线端都具有相同的对地工频耐受电压的绕组绝缘称全绝缘；绕组的接地端或者中性点的绝缘水平较线端低的绕组绝缘称分级绝缘。绕组额定耐受电压用下列字母代号标志：LI——雷电冲击耐受电压SI——操作冲击耐受电压AC——工频耐受电压变压器的绝缘水平是按高压、中压、低压绕组的顺序列出耐受电压值来表示（冲击水平在前）的，其间用斜线分隔开。分级绝缘的中性点绝缘水平加横线列于其线端绝缘水平之后。如：LI850AC360—LI400AC200/LI480AC200—LI250AC95/LI75AC35。含义为：220KV三侧分级绝缘的主变压器，第一个为高压侧引线端、中性点、中压侧引线端、中性点、低压侧。对于避雷器保护的选择：一般来说，对母线侧避雷器选择较为轻松，一般按照厂家生产使用的电压等级选择不会有什么问题，但中性点选择却是有较大的难度，前几年广东电网公司专门发文指出各地方存在较多性点避雷器不匹配的问题并给予纠正。现就主变压器110kV中性点保护方式中性点避雷器的选择作个简单的说明。单独用避雷器保护方式60kV绝缘水平的中性点可用Y1W－73／200型避雷器，其直流1mA电压103kV相当于73kV工频峰值，中性点能承受1倍相电压的短时工频过电压；其1kA残压为200kV，雷电耐压水平可按U耐＝1．1×（1．1U残＋15）kV，现残压为200kV，那么设备绝缘为258kV就可满足要求。雷电耐受为300kV的绝缘使用225kV残压的避雷器也可满足绝缘配合。44kV绝缘水平的中性点可用Y1W－60／144型避雷器，其直流1mA电压86kV相当于60kV工频峰值，单相接地时110kV中性点最高电压为0．6UΦ约43．8kV，可承受一般单相接地过电压，但承受1倍相电压的短时工频过电压较困难，选择Y1W－73／200型避雷器对避雷器安全好多了，但主变绝缘保护裕度降低了。一般不应以降低主变保护裕度来保护避雷器。35kV绝缘水平的中性点避雷器选择，残压不成问题，但工频过电压损坏可能性增大，应考虑系统单相接地时中性点电位升高不会损坏避雷器，该电压约为43．8kV，因此避雷器直流1mA电压应取60KV以上（43.8KV×√2≈60KV），可采用Y1W－48／109型避雷器。避雷器不能承受1倍相电压的短时工频过电压。
