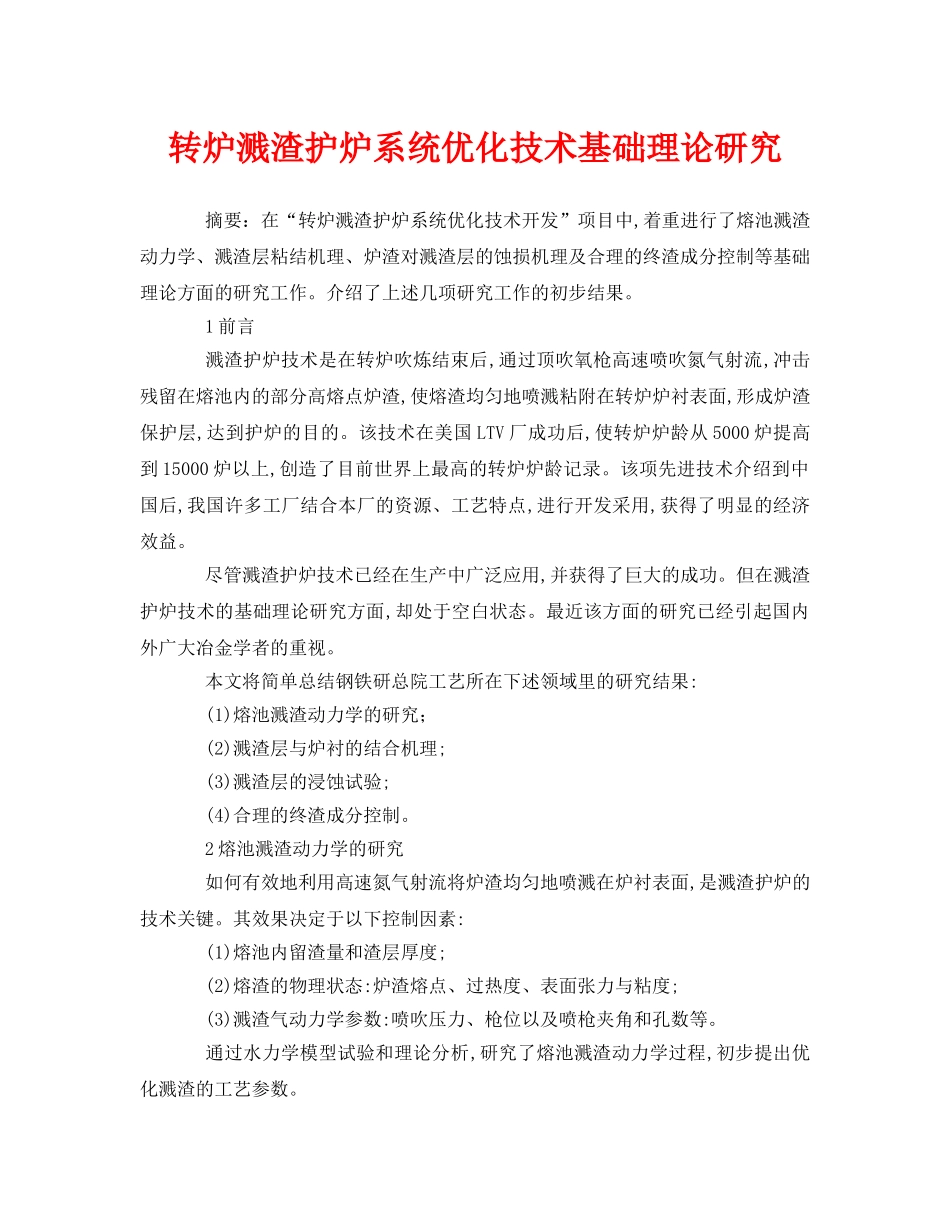

转炉溅渣护炉系统优化技术基础理论研究摘要：在“转炉溅渣护炉系统优化技术开发”项目中,着重进行了熔池溅渣动力学、溅渣层粘结机理、炉渣对溅渣层的蚀损机理及合理的终渣成分控制等基础理论方面的研究工作。介绍了上述几项研究工作的初步结果。1前言溅渣护炉技术是在转炉吹炼结束后,通过顶吹氧枪高速喷吹氮气射流,冲击残留在熔池内的部分高熔点炉渣,使熔渣均匀地喷溅粘附在转炉炉衬表面,形成炉渣保护层,达到护炉的目的。该技术在美国LTV厂成功后,使转炉炉龄从5000炉提高到15000炉以上,创造了目前世界上最高的转炉炉龄记录。该项先进技术介绍到中国后,我国许多工厂结合本厂的资源、工艺特点,进行开发采用,获得了明显的经济效益。尽管溅渣护炉技术已经在生产中广泛应用,并获得了巨大的成功。但在溅渣护炉技术的基础理论研究方面,却处于空白状态。最近该方面的研究已经引起国内外广大冶金学者的重视。本文将简单总结钢铁研总院工艺所在下述领域里的研究结果:(1)熔池溅渣动力学的研究；(2)溅渣层与炉衬的结合机理;(3)溅渣层的浸蚀试验;(4)合理的终渣成分控制。2熔池溅渣动力学的研究如何有效地利用高速氮气射流将炉渣均匀地喷溅在炉衬表面,是溅渣护炉的技术关键。其效果决定于以下控制因素:(1)熔池内留渣量和渣层厚度;(2)熔渣的物理状态:炉渣熔点、过热度、表面张力与粘度;(3)溅渣气动力学参数:喷吹压力、枪位以及喷枪夹角和孔数等。通过水力学模型试验和理论分析,研究了熔池溅渣动力学过程,初步提出优化溅渣的工艺参数。2.1水模型测定(1)喷吹工艺对溅渣高度的影响1)对不同的介质,不同高度条件下的溅渣量的分布基本相似,随着溅渣高度的升高,溅渣量逐渐降低。2)当溅渣高度hs/D=1.0时,不同高度下的溅渣量的分布规律发生变化。当hs/D≤l.0时,溅渣量的比例高达总渣量的30%~60%,随着高度的增加,溅渣量将迅速降低。在hs/D≥1.0以后溅渣量随高度增加,溅渣量减少的速率降低。在这一高度的范围内,溅渣量约占溅渣总量的0~20%。由此推论,炉内溅渣存在两个反应区:当hs/D≤1.0时,溅渣以渣液面波动为主,溅渣量大,并随溅渣高度增加迅速降低。当hs/D>1.0时,溅渣主要通过反射的高速氮气射流夹带的渣液为主。溅渣量低,但随高度的增加,溅渣量衰减比较缓慢。3)枪位对溅渣高度有较为明显的影响。在同样气源压力下,采用较低的枪位易于造成渣液面的剧烈搅动,有利于转炉下部(hs/D≤1.0)溅渣;高枪位,易于炉渣的破碎、乳化,有利于转炉上部(hs/D>1.0)溅渣。(2)炉渣物性的影响为了测定炉渣物性对溅渣效果的影响,水模中分别采用水、盐水和水玻璃模拟炉渣。溅渣介质的变化对转炉下部、以渣液面波动为溅渣机制的影响较大。随炉渣密度和粘度的升高,渣液面波动造成溅渣量迅速降低。说明对于密度、粘度较高的炉渣,将消耗更多的射流冲击能才能造成液面的剧烈波动。而对于转炉上部溅渣,溅渣介质的变化对溅渣量的影响不大,说明炉渣表面张力的变化对射流乳化和携带液体炉渣能力影响较小。由于熔池溅渣总量主要决定于下部溅渣(约占60%~70%)量,因而在不同压力和喷吹枪位下,盐水溅渣的总溅渣量明显高于水玻璃。(3)喷吹压力与枪位的影响炉内溅渣决定于两种不同的机制:液面波动溅渣与射流携带溅渣。高枪位利于渣滴的乳化与飞溅,适用于转炉的上部溅渣。低枪位利于熔池波动溅渣,适用于转炉下部溅渣。因此,对于不同的气源压力,有一最佳枪位使两种溅渣机制有机地协调配合,达到最佳的溅渣效果。2.2理论分析根据能量守恒定律可以确定氮气射流与渣池间的能量关系:E∑=Es+EI+Eб+ER(1)即喷吹射流的总能量等于射流对熔池作用的表面功Es与射流对熔池的冲击功EI、射流对熔池的搅拌能Eб以及携带渣滴的反射射流的能量ER的总和。化简式(1)可求出炉内浅渣平均高度儿与各种工艺参数的关系式(1)。3溅渣层与炉衬结合机理与抗浸蚀性能3.1溅渣过程中炉渣成分和结构的变化冶炼和溅渣过程中,随着炉渣成分的改变,炉渣岩相结构发生很大的变化。(1)初期渣:转炉开吹5min,熔池温度约为1420℃,炉渣碱度为R=1.6~1.7,渣中TFe含量较低,MgO含量约为6%~7%,接近或达到饱和值。初期渣矿相组成几乎全部为硅酸盐结构。结晶相为镁硅钙石(3CaO•MgO.2SiO2),结合相为橄榄石...
