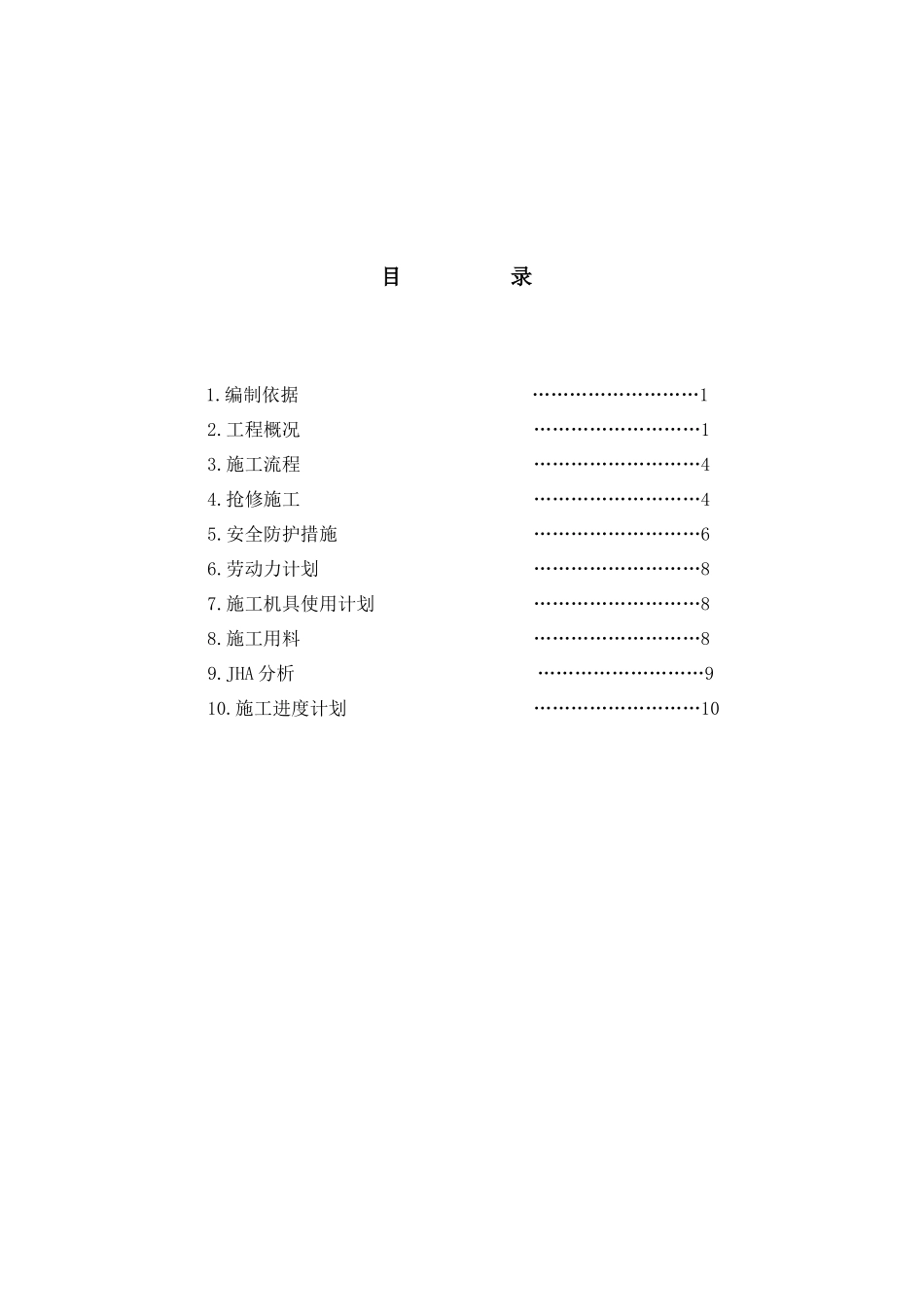

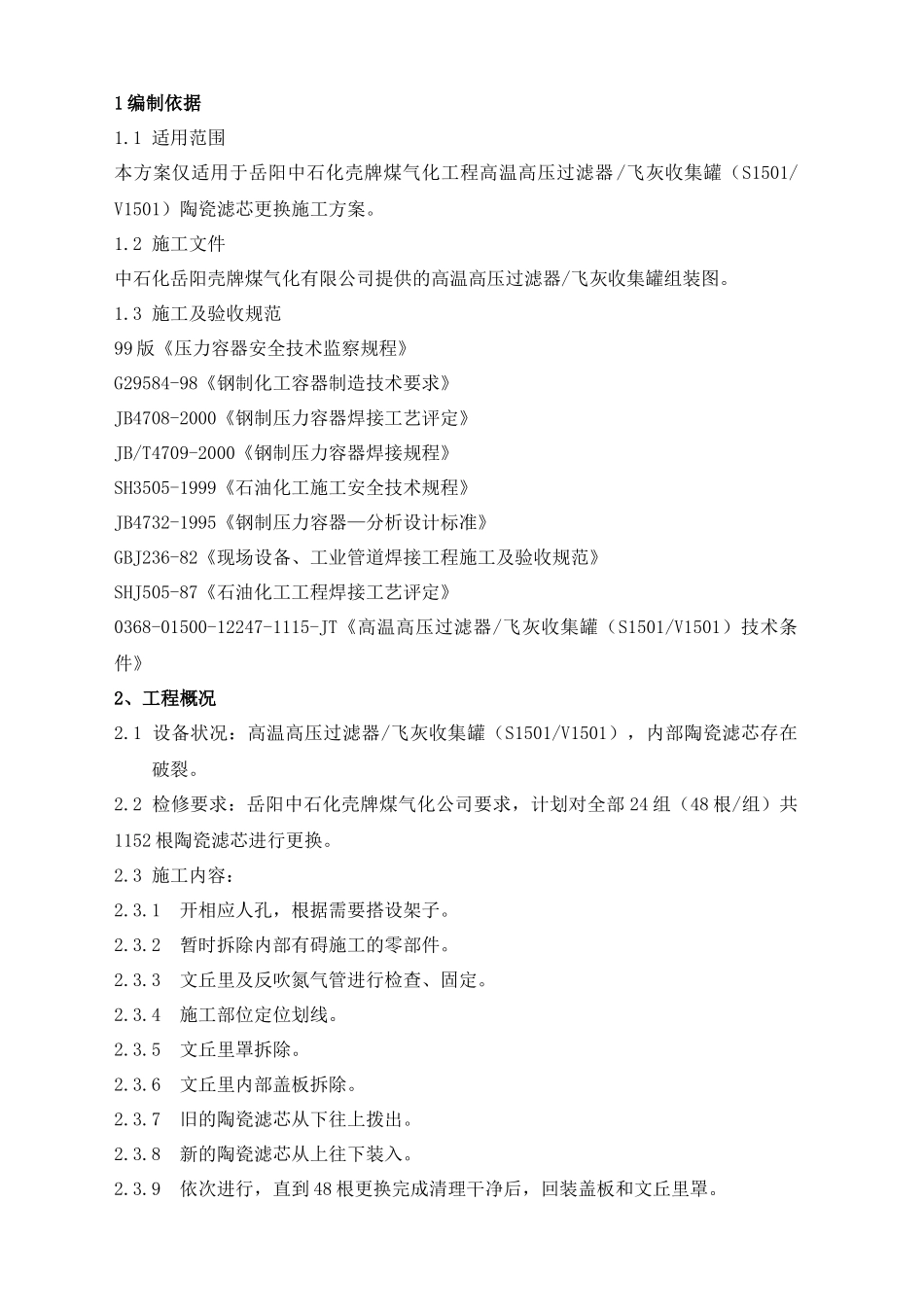

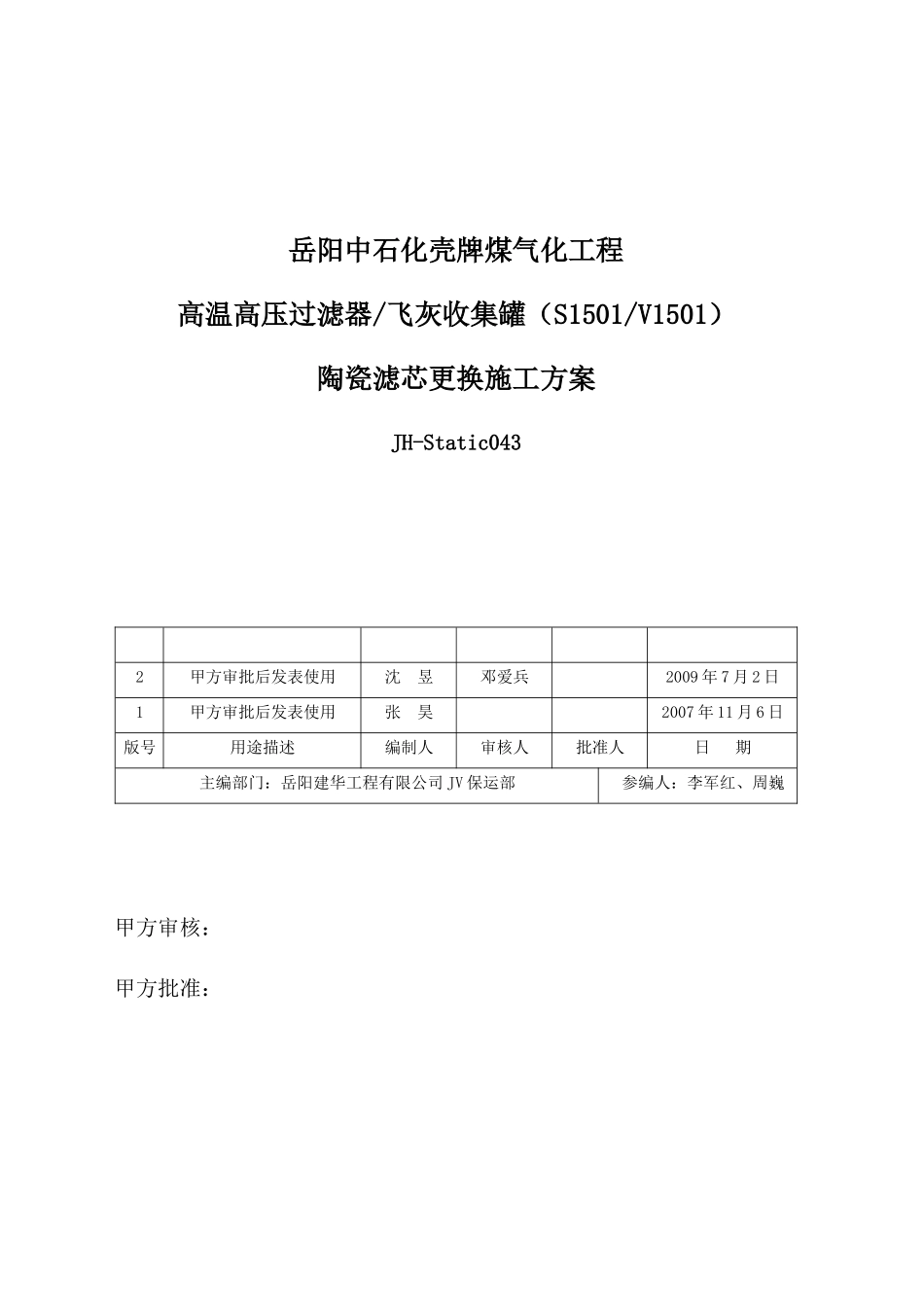

岳阳中石化壳牌煤气化工程高温高压过滤器/飞灰收集罐（S1501/V1501）陶瓷滤芯更换施工方案JH-Static043甲方审核：甲方批准：2甲方审批后发表使用沈昱邓爱兵2009年7月2日1甲方审批后发表使用张昊2007年11月6日版号用途描述编制人审核人批准人日期主编部门：岳阳建华工程有限公司JV保运部参编人：李军红、周巍目录1.编制依据………………………12.工程概况………………………13.施工流程………………………44.抢修施工………………………45.安全防护措施………………………66.劳动力计划………………………87.施工机具使用计划………………………88.施工用料………………………89.JHA分析………………………910.施工进度计划………………………101编制依据1.1适用范围本方案仅适用于岳阳中石化壳牌煤气化工程高温高压过滤器/飞灰收集罐（S1501/V1501）陶瓷滤芯更换施工方案。1.2施工文件中石化岳阳壳牌煤气化有限公司提供的高温高压过滤器/飞灰收集罐组装图。1.3施工及验收规范99版《压力容器安全技术监察规程》G29584-98《钢制化工容器制造技术要求》JB4708-2000《钢制压力容器焊接工艺评定》JB/T4709-2000《钢制压力容器焊接规程》SH3505-1999《石油化工施工安全技术规程》JB4732-1995《钢制压力容器—分析设计标准》GBJ236-82《现场设备、工业管道焊接工程施工及验收规范》SHJ505-87《石油化工工程焊接工艺评定》0368-01500-12247-1115-JT《高温高压过滤器/飞灰收集罐（S1501/V1501）技术条件》2、工程概况2.1设备状况：高温高压过滤器/飞灰收集罐（S1501/V1501），内部陶瓷滤芯存在破裂。2.2检修要求：岳阳中石化壳牌煤气化公司要求，计划对全部24组（48根/组）共1152根陶瓷滤芯进行更换。2.3施工内容：2.3.1开相应人孔，根据需要搭设架子。2.3.2暂时拆除内部有碍施工的零部件。2.3.3文丘里及反吹氮气管进行检查、固定。2.3.4施工部位定位划线。2.3.5文丘里罩拆除。2.3.6文丘里内部盖板拆除。2.3.7旧的陶瓷滤芯从下往上拨出。2.3.8新的陶瓷滤芯从上往下装入。2.3.9依次进行，直到48根更换完成清理干净后，回装盖板和文丘里罩。2.3.10同样的方法更换下一组，直到全部完成。2.3.11对设备内部清理干净后全面回装。3、施工流程前期准备前期准备人孔拆除打开人孔拆除打开下部搭设脚手架下部搭设脚手架内部检查、清理内部检查、清理相应附件拆除陶瓷滤芯更换相应附件回装相应附件回装人孔回装、交工验收4、抢修施工4.1前期准备4.1.1技术准备：4.1.1.1图纸会审。4.1.1.2施工方案编制、审核、批准。4.1.1.3人力资源、检修工器具、备品备件落实。4.1.1.4施工技术交底。4.1.2材料准备：4.1.2.1备用陶瓷滤芯验收检查产品规格型号、数量、质量。4.1.2.2其他存在更换可能的内件库存检查。4.1.2.3相关备件提前运至现场存放，做好防雨、防污染措施。4.2检修施工4.2.1按要求办理施工作业相关票证。4.2.2上、下人孔打开并吊移。4.2.3内部通风降温、清灰。4.2.4按施工要求搭设相应脚手架。4.2.5将敞开管口处封闭，避免异物掉入和密封面损坏。4.2.6顶部人孔上方搭设防雨棚，防止雨水浸入设备内。4.3内部检查、陶瓷滤芯更换内部检查、陶瓷滤芯更换4.3.1设备内部检查、清理。4.3.2文丘里及反吹氮气管检查螺栓有无松动。4.3.3安装内部检修工装。4.3.4按计划更换顺序进行编号并在拆除前做好定位标识。4.3.5文丘里罩拆除并吊移开。4.3.6文丘里内部盖板拆除。4.3.7从下往上将陶瓷滤芯用人工顶出、抽走存放。4.3.8对抽出后的陶瓷滤芯固定板进行清理，装入新的密封垫片。4.3.9再从上往下装入新的陶瓷滤芯。4.3.10在装入时要保持新的陶瓷滤芯干净、干燥。4.3.11依次将该组48根陶瓷滤芯全部更换完成。4.3.12一组全部更换完成后，对固定板再次进行清理，然后安装盖板。4.3.13盖板安装后再回装上部文丘里罩。4.3.14用同样的方法更换下一组，直到24组全部更换完成。4.3.15所有更换完成后，对设备内部再次进行检查，清理检修设施和工具。4.3.16内部清理干净后再用湿面粉把里面粘干净。4.4设备回装及要求4.4.1全部内件回装（确认密封面完好，内部无杂物，内件修复及其它内件正确安装完毕后，应与业主方办理中间交接...
