连云港行政中心方案设计说明VIP免费

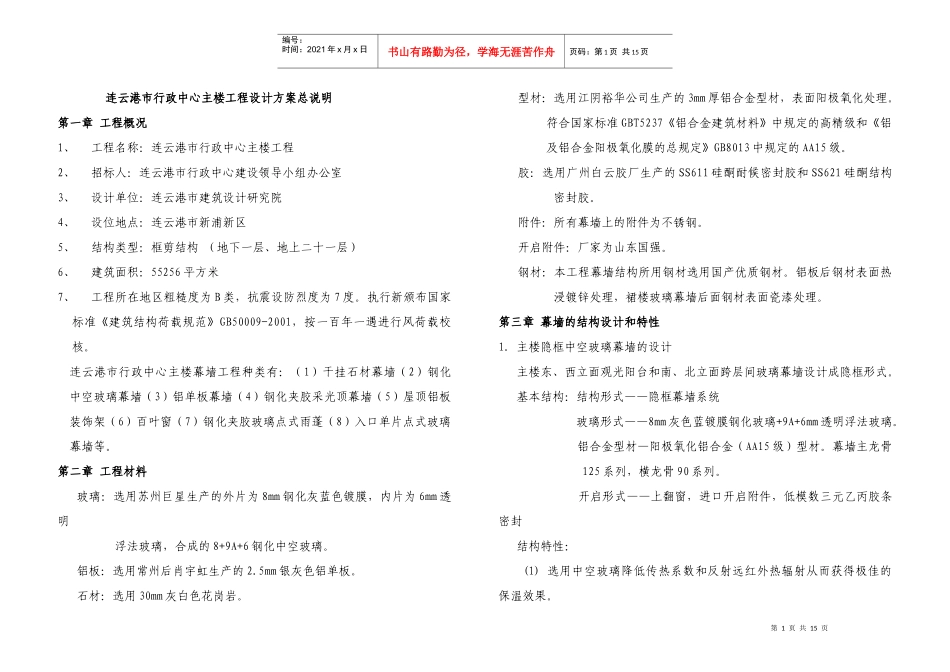

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页连云港市行政中心主楼工程设计方案总说明第一章工程概况1、工程名称：连云港市行政中心主楼工程2、招标人：连云港市行政中心建设领导小组办公室3、设计单位：连云港市建筑设计研究院4、设位地点：连云港市新浦新区5、结构类型：框剪结构（地下一层、地上二十一层）6、建筑面积：55256平方米7、工程所在地区粗糙度为B类，抗震设防烈度为7度。执行新颁布国家标准《建筑结构荷载规范》GB50009-2001，按一百年一遇进行风荷载校核。连云港市行政中心主楼幕墙工程种类有：（1）干挂石材幕墙（2）钢化中空玻璃幕墙（3）铝单板幕墙（4）钢化夹胶采光顶幕墙（5）屋顶铝板装饰架（6）百叶窗（7）钢化夹胶玻璃点式雨蓬（8）入口单片点式玻璃幕墙等。第二章工程材料玻璃：选用苏州巨星生产的外片为8mm钢化灰蓝色镀膜，内片为6mm透明浮法玻璃，合成的8+9A+6钢化中空玻璃。铝板：选用常州后肖宇虹生产的2.5mm银灰色铝单板。石材：选用30mm灰白色花岗岩。型材：选用江阴裕华公司生产的3mm厚铝合金型材，表面阳极氧化处理。符合国家标准GBT5237《铝合金建筑材料》中规定的高精级和《铝及铝合金阳极氧化膜的总规定》GB8013中规定的AA15级。胶：选用广州白云胶厂生产的SS611硅酮耐候密封胶和SS621硅酮结构密封胶。附件：所有幕墙上的附件为不锈钢。开启附件：厂家为山东国强。钢材：本工程幕墙结构所用钢材选用国产优质钢材。铝板后钢材表面热浸镀锌处理，裙楼玻璃幕墙后面钢材表面瓷漆处理。第三章幕墙的结构设计和特性1．主楼隐框中空玻璃幕墙的设计主楼东、西立面观光阳台和南、北立面跨层间玻璃幕墙设计成隐框形式。基本结构：结构形式——隐框幕墙系统玻璃形式——8mm灰色蓝镀膜钢化玻璃+9A+6mm透明浮法玻璃。铝合金型材—阳极氧化铝合金（AA15级）型材。幕墙主龙骨125系列，横龙骨90系列。开启形式——上翻窗，进口开启附件，低模数三元乙丙胶条密封结构特性：(1)选用中空玻璃降低传热系数和反射远红外热辐射从而获得极佳的保温效果。第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页(2)德国幕墙技术，工艺先进，结构安全可靠。(3)选用广州白云胶厂生产的SS611优质硅酮耐候密封胶，充分保证在各种气候条件下幕墙的气、水密性。(4)不同金属的接触面都使用尼龙垫片以防止电化腐蚀。(5)国产优质开启附件，使用寿命长，安全可靠。(6)定位压紧、定位安装，玻璃表面平整，无影象失真现象(7)双道胶条密封形成等压腔，排水孔设屏风网，水、气密性能良好。(8)幕墙采用定距压紧定位安装式结构，保证了板块表面平整度，避免了由于压紧力不均而造成的玻璃平面内变形。(9)外观精致，装饰效果好，价格合理，经济适用。2．主楼铝板幕墙的设计铝板采用铝单板（2.5mm）。基本结构：结构形式——隐框幕墙系统铝板形式——2.5mm银灰色铝单板。3．干挂石材幕墙基本结构：结构形式——密封缝式（背栓）石材形式——30mm花岗石龙骨材料——型钢，表面热浸镀锌处理。结构特性：背栓式结构属石材干挂技术最新产品，是目前世界上较先进技术。其特点是实现石材的无应力加工，石材背面采用不锈钢锚栓连接，连接强度高，节省强度值约30%左右，板块抗变形能力强。已在国内许多建筑中成功采用此种技术。．背栓式石材结构其具体特点本系统采用进口专用设备加工，精度高。该结构可实现石材的无内应力加工组合。石材背面采用不锈钢锚栓连接，实现无应力锚固，连接强度高，节省强度值约30%左右。可靠性好，可避免石材由于微裂纹或强度缺陷而造成石材破损。装配结构采用挂式，安装方便，并可实现三维方向调整，板块抗变位能力强，满足了抗震性能要求。可实现复杂造型和拼贴。可均化石材板块的厚度偏差。因进口专用设备加工，加工精度非常高，加工速度也非常快。石材板块安装后，不需过多调整，即可实现非常高的板面平整度，外视效果优美，线条平直流畅。因板面承受荷载性能优良，更加适用于气候条件恶劣，荷载较大的高层建筑。．背栓石材技术要点设计要点：背栓石材工艺是指将石材专用锚栓置于...
