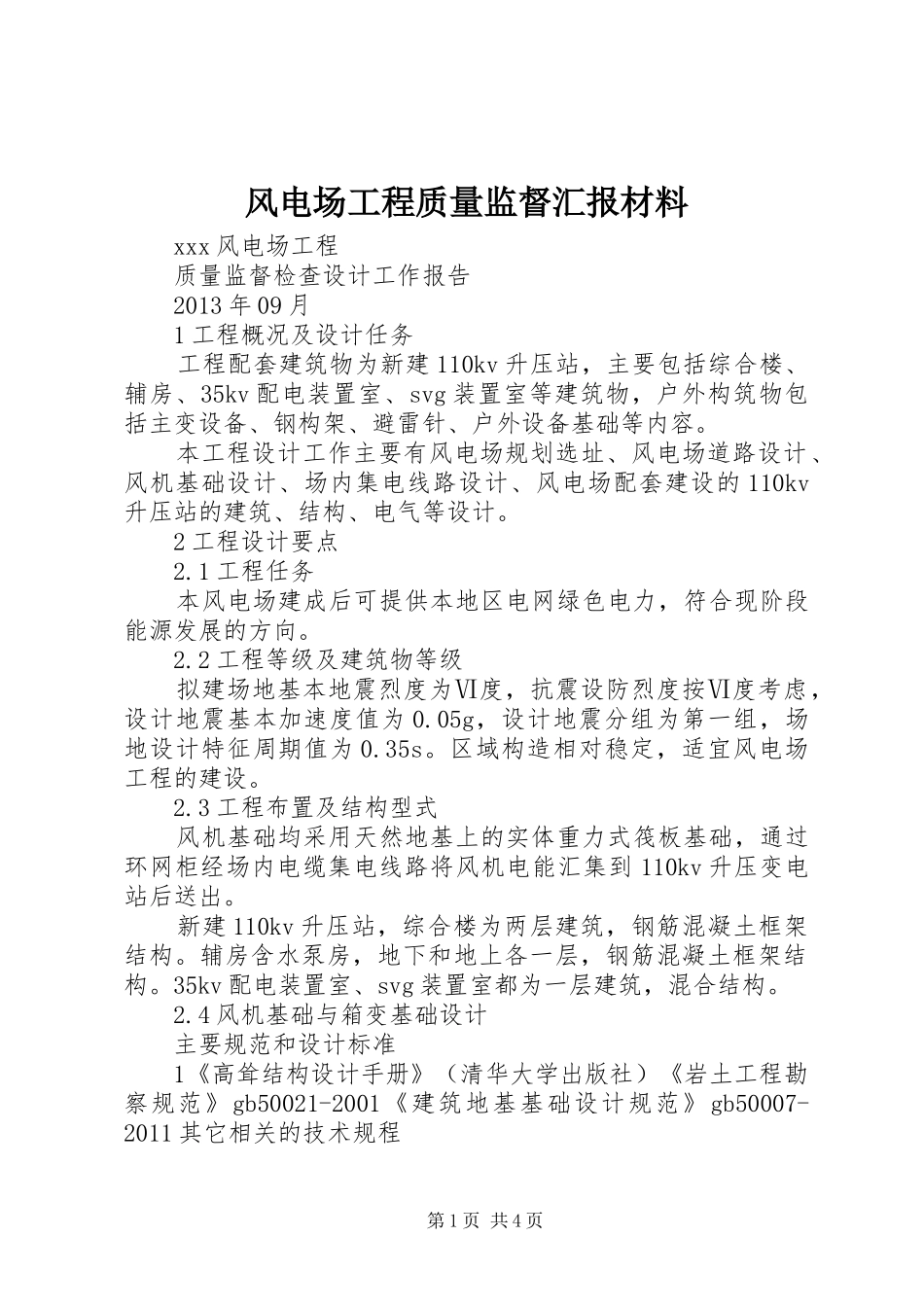

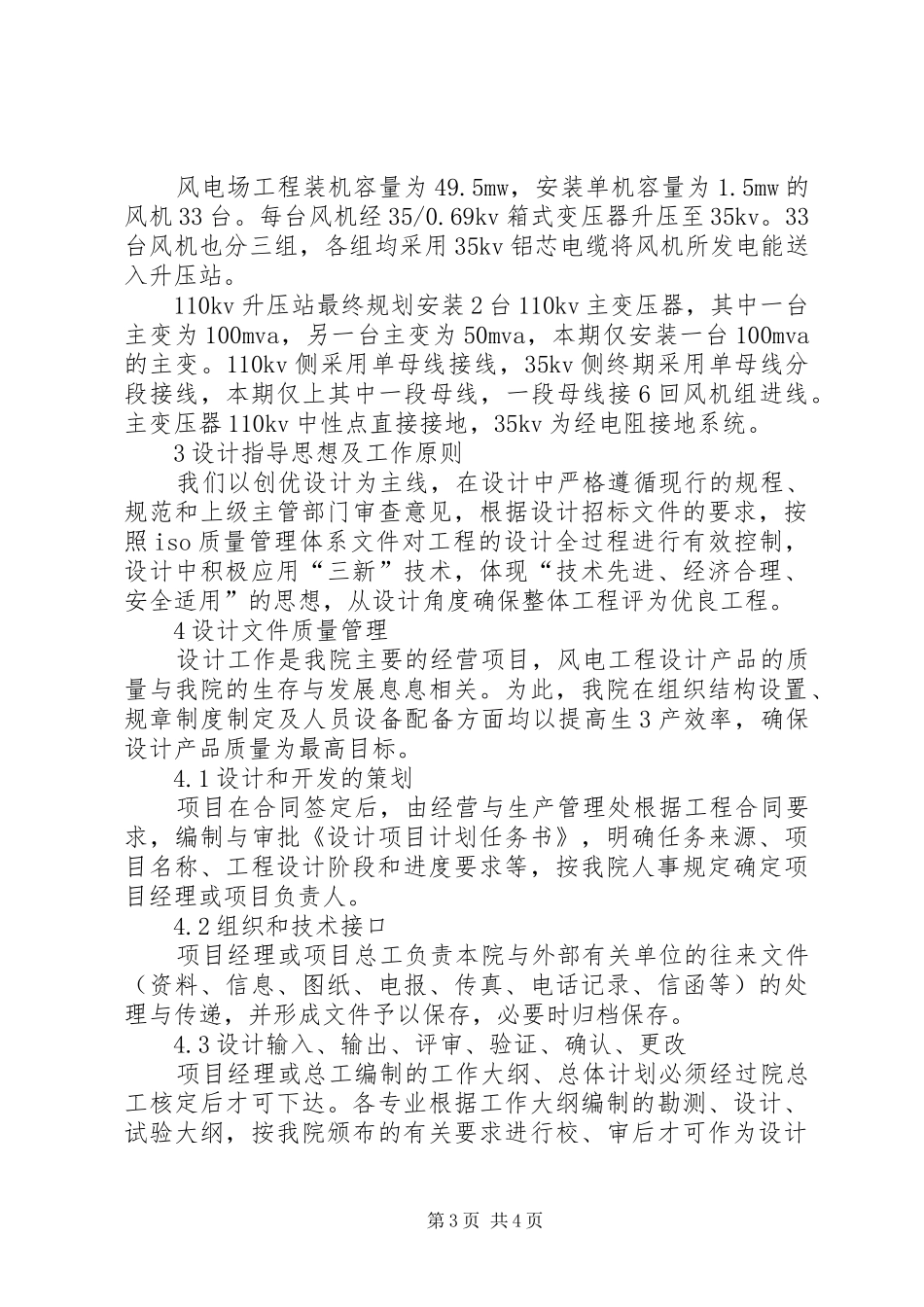

风电场工程质量监督汇报材料xxx风电场工程质量监督检查设计工作报告2013年09月1工程概况及设计任务工程配套建筑物为新建110kv升压站，主要包括综合楼、辅房、35kv配电装置室、svg装置室等建筑物，户外构筑物包括主变设备、钢构架、避雷针、户外设备基础等内容。本工程设计工作主要有风电场规划选址、风电场道路设计、风机基础设计、场内集电线路设计、风电场配套建设的110kv升压站的建筑、结构、电气等设计。2工程设计要点2.1工程任务本风电场建成后可提供本地区电网绿色电力，符合现阶段能源发展的方向。2.2工程等级及建筑物等级拟建场地基本地震烈度为Ⅵ度，抗震设防烈度按Ⅵ度考虑，设计地震基本加速度值为0.05g，设计地震分组为第一组，场地设计特征周期值为0.35s。区域构造相对稳定，适宜风电场工程的建设。2.3工程布置及结构型式风机基础均采用天然地基上的实体重力式筏板基础，通过环网柜经场内电缆集电线路将风机电能汇集到110kv升压变电站后送出。新建110kv升压站，综合楼为两层建筑，钢筋混凝土框架结构。辅房含水泵房，地下和地上各一层，钢筋混凝土框架结构。35kv配电装置室、svg装置室都为一层建筑，混合结构。2.4风机基础与箱变基础设计主要规范和设计标准1《高耸结构设计手册》（清华大学出版社）《岩土工程勘察规范》gb50021-2001《建筑地基基础设计规范》gb50007-2011其它相关的技术规程第1页共4页风机基础采用天然地基上的c35钢筋混凝土圆形实体重力式基础。基础总厚度为3.2m，共分三节，下部为大圆柱体，中部为圆台，上部为小圆柱体的型式。底部圆柱体半径为9.0m，厚度为1.0m；中部圆台厚度为1.2m，圆台底部圆形半径为9.0m，顶部圆形半径为3.5m，圆台坡面比为1：4.58；上部小圆柱体半径为3.5m，厚度为1.0m。风机基础为25个。为提高风机基础侧向土体水平抗力，基础浇筑完毕后，四周侧的填土应分层夯实；为防止水土流失，回填土表面采用耕植土并植草皮。2.5风电场110kv升压变电站建筑与土建设计2.5.1110kv升压变总体布置进站道路设置两条，从南侧道路引入，路面宽度为4m，道路转弯半径取6m。设备出入大门设在南侧围墙西部。道路均形成环通。2.5.2主要建筑物设计35kv配电装置室、svg装置室外装修立面为外墙涂料搭配面砖。窗均采用断热彩铝框中空玻璃，外层玻璃为夹丝玻璃。内墙均采用白色乳胶漆涂料，地面采用环氧砂浆地面，顶棚为白色乳胶漆涂料。2.5.3主要建筑物结构形式本工程站址处于山顶上，采用天然地基。综合楼为二层钢筋混凝土框架结构，基础型式为柱下独立基础。配电装置楼为一层钢筋混凝土框架结构，基础型式为柱下独立基础。公共设备用房含水泵房，地下和地上各一层，钢筋混凝土框架结构。油品库为一层建筑，混合结构，基础型式为墙下条形基础。22.5.4屋外配电装置架构、设备支架2）主变基础主变基础采用钢筋混凝土基础。主变基础周边设置集油坑，和事故油池。3）所有钢构件宜采用分段整体热镀锌防腐，现场连接损坏处可采用刷（喷）锌防腐。4）所有外露铁件（包括接地扁钢）均采用热镀锌防腐。5）站内电缆沟均采用混凝土电缆沟。2.6电气设计第2页共4页风电场工程装机容量为49.5mw，安装单机容量为1.5mw的风机33台。每台风机经35/0.69kv箱式变压器升压至35kv。33台风机也分三组，各组均采用35kv铝芯电缆将风机所发电能送入升压站。110kv升压站最终规划安装2台110kv主变压器，其中一台主变为100mva，另一台主变为50mva，本期仅安装一台100mva的主变。110kv侧采用单母线接线，35kv侧终期采用单母线分段接线，本期仅上其中一段母线，一段母线接6回风机组进线。主变压器110kv中性点直接接地，35kv为经电阻接地系统。3设计指导思想及工作原则我们以创优设计为主线，在设计中严格遵循现行的规程、规范和上级主管部门审查意见，根据设计招标文件的要求，按照iso质量管理体系文件对工程的设计全过程进行有效控制，设计中积极应用“三新”技术，体现“技术先进、经济合理、安全适用”的思想，从设计角度确保整体工程评为优良工程。4设计文件质量管理设计工作是我院主要的经营项目，风电工程设计产品的质量与我院的生存与发展息息相关。为此，我院在组织结构设置、...
