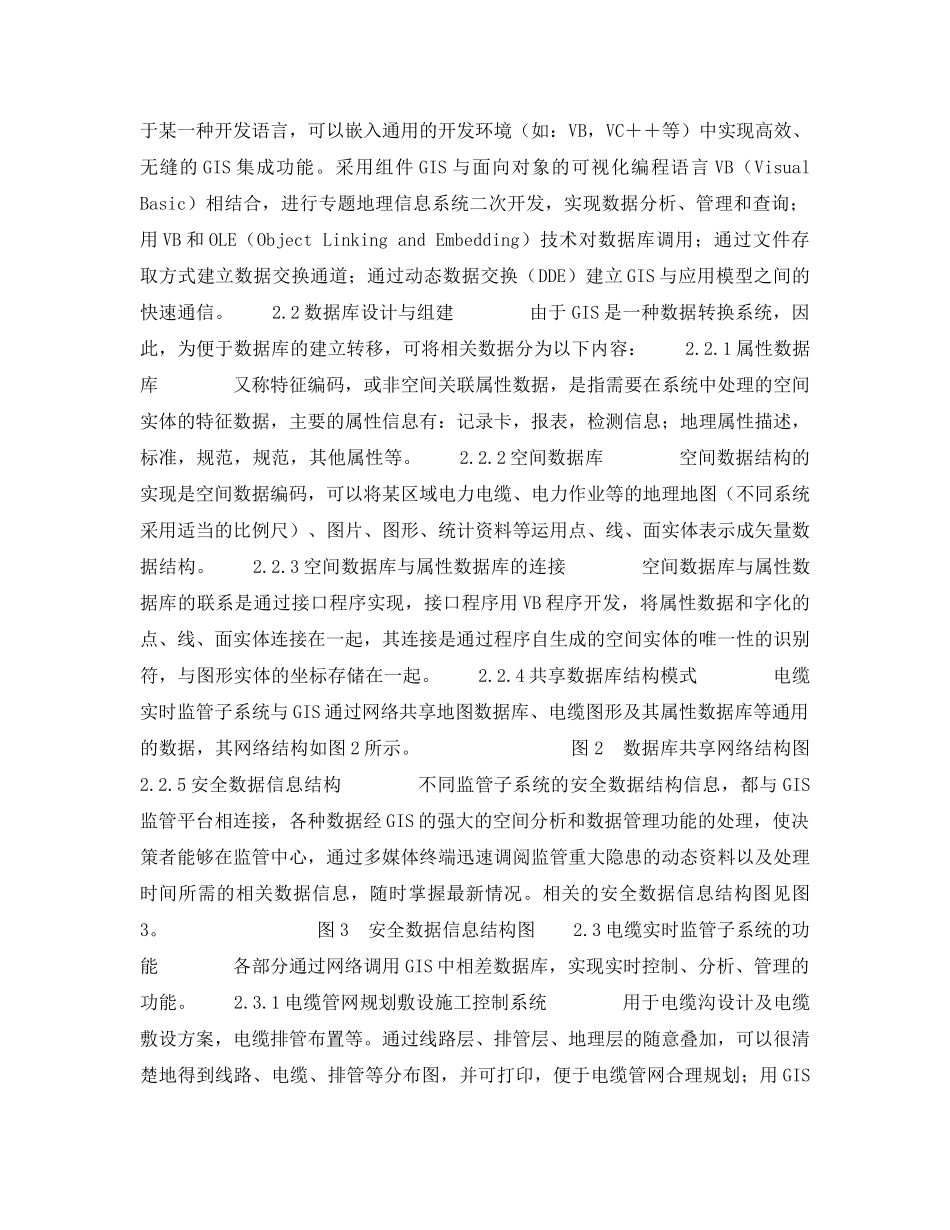

地理信息（电缆安全）监管模式(1)概述由于地下电缆的隐蔽性、动态性、网络性和多样性，决定了地下电缆信息管理与信息系统开发的复杂性与难度。给出了一种GIS综合安全监管开发模式，以解决数据的可靠性和精度，数据的动态更新等难题，对系统设计进行了较详细的措述。地理信息系统（geographicalinformationsystem,GIS）是地理学、测量学、制图学、电子学、计算机科学和信息管理学等多种学科交叉的产物。GIS的基本功能是：数据输入、存贮、编辑；操作运算；数据查询、检索；应用分析；数据和图形显示、结果输出；数据更新等。它把相互联系的各种地理方面的信息抽象为计算机可以表示和描述的数据存储起来，利用计算机强大的数据处理功能对其进行再加工，提出地理信息系统所关心的各种空间属性以及与之相联系的社会属性和自然属性，并在此基础上提供实时控制、自动决策与智能分析等功能。所以GIS的本质就是通过研究和分析计算机的地理信息，在一定空间和时间范围内对地理系统的各种要素进行控制和操作。GIS自20世纪60年代初诞生以来，经过40多年的发展，理论不断趋于成熟，技术水平也有了显著提高。随着GIS的不断发展和完善，它的应用领域也在不断扩展和延伸，一具构造合理的GIS系统，必将给企事业单位带来极大的经济和社会效益。电缆是社会生活中不可缺少的重要基础设施，随着工业经济的发展和人们生活的进步，对能源的需求日益增加，电力电缆用量日益增多。电缆安全事关国计民生，具有重要的政治、经济和社会意义。电缆安全隐患同其他行业的隐患一样，不是孤立于人、物和环境3种因素之外的。要想根本解决电缆安全隐患问题，必须树立全过程监控的观念。安全隐患的辨识、评价、监控、预警、应急救援等问题，环环衔接，相互交织，需要综合考虑。本研究运用GIS的空间分析和可视化功能进行电缆安全的监控系统的开发和应用，对重大危险源和安全隐患进行实时监控和管理，抑制事故的发生。(2)电缆安全的GIS监管模式2.1电缆安全的GIS监管模式（见图1）图1电缆安全的GIS监管模式此系统可以用组件式GIS实现，它不依赖于某一种开发语言，可以嵌入通用的开发环境（如：VB，VC＋＋等）中实现高效、无缝的GIS集成功能。采用组件GIS与面向对象的可视化编程语言VB（VisualBasic）相结合，进行专题地理信息系统二次开发，实现数据分析、管理和查询；用VB和OLE（ObjectLinkingandEmbedding）技术对数据库调用；通过文件存取方式建立数据交换通道；通过动态数据交换（DDE）建立GIS与应用模型之间的快速通信。2.2数据库设计与组建由于GIS是一种数据转换系统，因此，为便于数据库的建立转移，可将相关数据分为以下内容：2.2.1属性数据库又称特征编码，或非空间关联属性数据，是指需要在系统中处理的空间实体的特征数据，主要的属性信息有：记录卡，报表，检测信息；地理属性描述，标准，规范，规范，其他属性等。2.2.2空间数据库空间数据结构的实现是空间数据编码，可以将某区域电力电缆、电力作业等的地理地图（不同系统采用适当的比例尺）、图片、图形、统计资料等运用点、线、面实体表示成矢量数据结构。2.2.3空间数据库与属性数据库的连接空间数据库与属性数据库的联系是通过接口程序实现，接口程序用VB程序开发，将属性数据和字化的点、线、面实体连接在一起，其连接是通过程序自生成的空间实体的唯一性的识别符，与图形实体的坐标存储在一起。2.2.4共享数据库结构模式电缆实时监管子系统与GIS通过网络共享地图数据库、电缆图形及其属性数据库等通用的数据，其网络结构如图2所示。图2数据库共享网络结构图2.2.5安全数据信息结构不同监管子系统的安全数据结构信息，都与GIS监管平台相连接，各种数据经GIS的强大的空间分析和数据管理功能的处理，使决策者能够在监管中心，通过多媒体终端迅速调阅监管重大隐患的动态资料以及处理时间所需的相关数据信息，随时掌握最新情况。相关的安全数据信息结构图见图3。图3安全数据信息结构图2.3电缆实时监管子系统的功能各部分通过网络调用GIS中相差数据库，实现实时控制、分析、管理的功能。2.3.1电缆管网规划敷设施工控制系统用于电缆沟设计及电缆敷设方案，电缆排...
