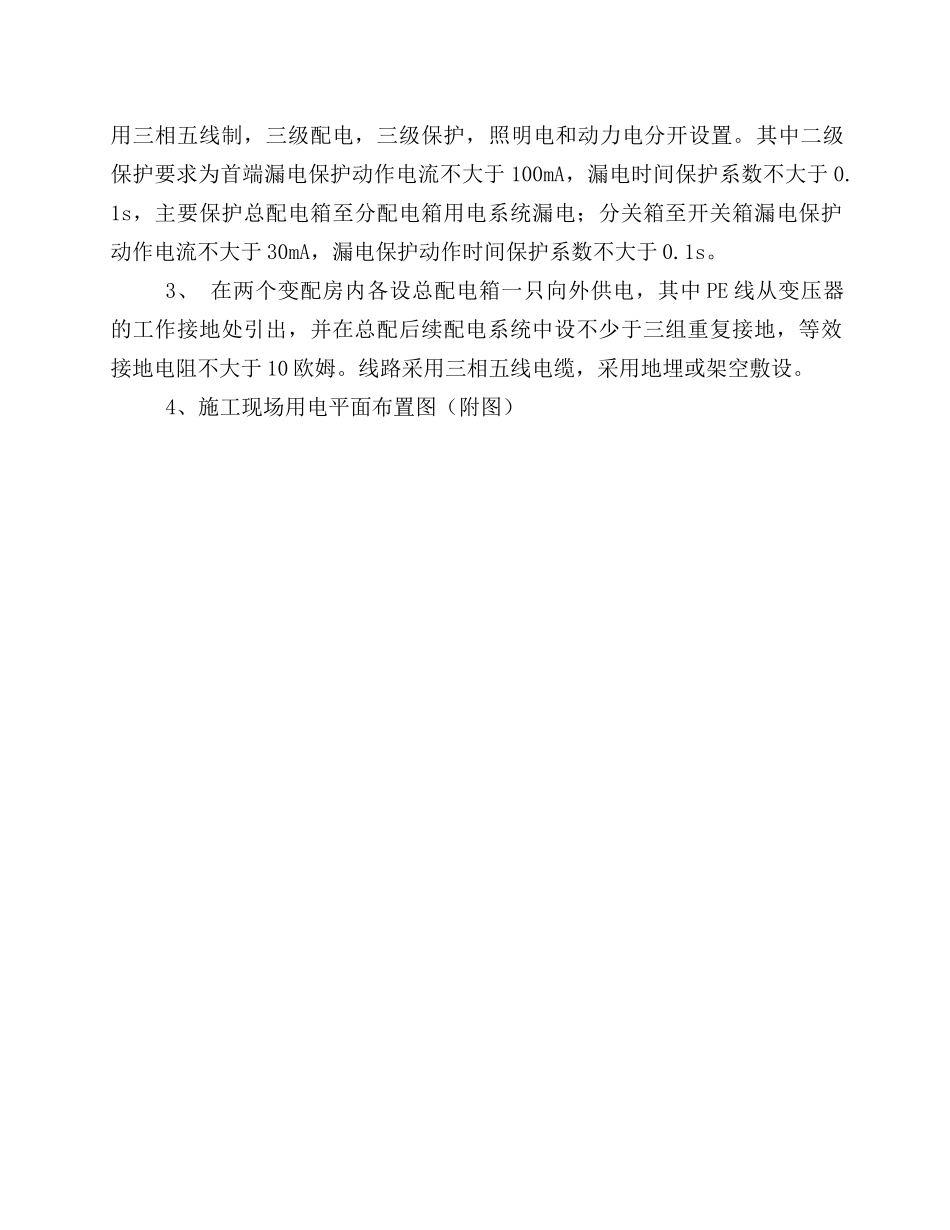

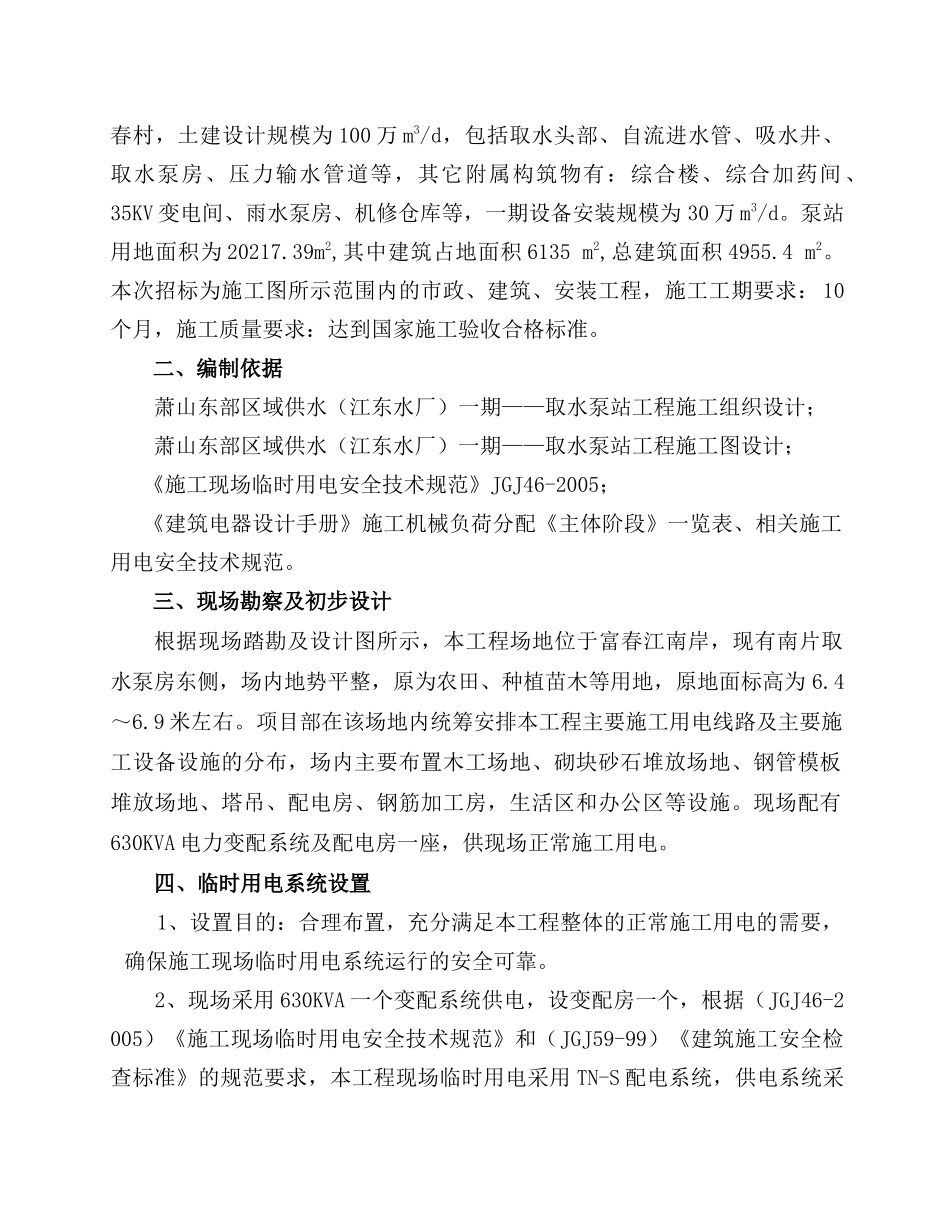

萧山东部区域供水（江东水厂）一期——取水泵站工程临时用电专项方案浙江伟达建设工程有限公司萧山东部区域供水（江东水厂）一期——取水泵站工程项目部二〇一〇年十一月临时用电专项方案一、工程概况萧山东部区域供水（江东水厂）一期——取水泵站位于萧山区义桥镇富春村，土建设计规模为100万m3/d，包括取水头部、自流进水管、吸水井、取水泵房、压力输水管道等，其它附属构筑物有：综合楼、综合加药间、35KV变电间、雨水泵房、机修仓库等，一期设备安装规模为30万m3/d。泵站用地面积为20217.39m2,其中建筑占地面积6135m2,总建筑面积4955.4m2。本次招标为施工图所示范围内的市政、建筑、安装工程，施工工期要求：10个月，施工质量要求：达到国家施工验收合格标准。二、编制依据萧山东部区域供水（江东水厂）一期——取水泵站工程施工组织设计；萧山东部区域供水（江东水厂）一期——取水泵站工程施工图设计；《施工现场临时用电安全技术规范》JGJ46-2005；《建筑电器设计手册》施工机械负荷分配《主体阶段》一览表、相关施工用电安全技术规范。三、现场勘察及初步设计根据现场踏勘及设计图所示，本工程场地位于富春江南岸，现有南片取水泵房东侧，场内地势平整，原为农田、种植苗木等用地，原地面标高为6.4～6.9米左右。项目部在该场地内统筹安排本工程主要施工用电线路及主要施工设备设施的分布，场内主要布置木工场地、砌块砂石堆放场地、钢管模板堆放场地、塔吊、配电房、钢筋加工房，生活区和办公区等设施。现场配有630KVA电力变配系统及配电房一座，供现场正常施工用电。四、临时用电系统设置1、设置目的：合理布置，充分满足本工程整体的正常施工用电的需要，确保施工现场临时用电系统运行的安全可靠。2、现场采用630KVA一个变配系统供电，设变配房一个，根据（JGJ46-2005）《施工现场临时用电安全技术规范》和（JGJ59-99）《建筑施工安全检查标准》的规范要求，本工程现场临时用电采用TN-S配电系统，供电系统采用三相五线制，三级配电，三级保护，照明电和动力电分开设置。其中二级保护要求为首端漏电保护动作电流不大于100mA，漏电时间保护系数不大于0.1s，主要保护总配电箱至分配电箱用电系统漏电；分关箱至开关箱漏电保护动作电流不大于30mA，漏电保护动作时间保护系数不大于0.1s。3、在两个变配房内各设总配电箱一只向外供电，其中PE线从变压器的工作接地处引出，并在总配后续配电系统中设不少于三组重复接地，等效接地电阻不大于10欧姆。线路采用三相五线电缆，采用地埋或架空敷设。4、施工现场用电平面布置图（附图）5、本工程主要用电设备的负荷布置尽量保持三相平衡运行（具体设备配用电系统图1），主要用电设备及容量表如下：拟投入现场的设备及用电量计划表序号设备名称型号规格数量（台）单位容量Pe合计（kw）用于施工部位备注1搅拌机JS500型224kw48整个工程2砂浆搅拌机M12023.5kw7整个工程3工钢冷弯机HD-20111kw11整个工程4型材切割机J3G6-40023kw6整个工程5电焊机BX-500-2742KVA23×7=141整个工程门卫喇叭式取水口头部2×DN2600顶管2×DN2600顶管DN2600顶管DN2600顶管雨水泵站35KV变电所1#吸水井2#吸水井1#取水泵站2#取水泵站管理楼加药间仓库及机修车间1#阀门井2#阀门井3#阀门井高配控制间55塔吊顶管井进场道路接公路SN钢筋制作区木工制作区生活区项目部总配电房拌和场SSSSNNNNSSSSNNNNS富春江标准江漫滩2×DN2600进水管钢管及设备安置场地现有道路N取水头部钢管制场取水头部钢构架制场筑岛围堰富春江已建南片水厂取水泵站说明：1、表示施工便道表示施工用水表示施工用电。2、施工现场设项目部、生活区，钢筋、木工、钢管、钢构架加工区，拌和场，仓库等临时设置。其中项目部、生活区内部布置另见详图。3、现场设塔吊一台，作用半径为55米。4、取水头部施工的道路有二条，一条是通过泵站内部便道和西侧原有道路到达，另一条是通标准江堤到达。如果顶管位置处的房屋全拆除，则可以沿顶管管线附近设一便道通往施工场地。5、在场外租用8亩地，作为顶管井、吸水井泥浆沉淀区，待固化后外运。沉井泥浆沉淀区NNS施工平面布置图NNN5砼振动棒ZR50101.1kw11整个工程6...
