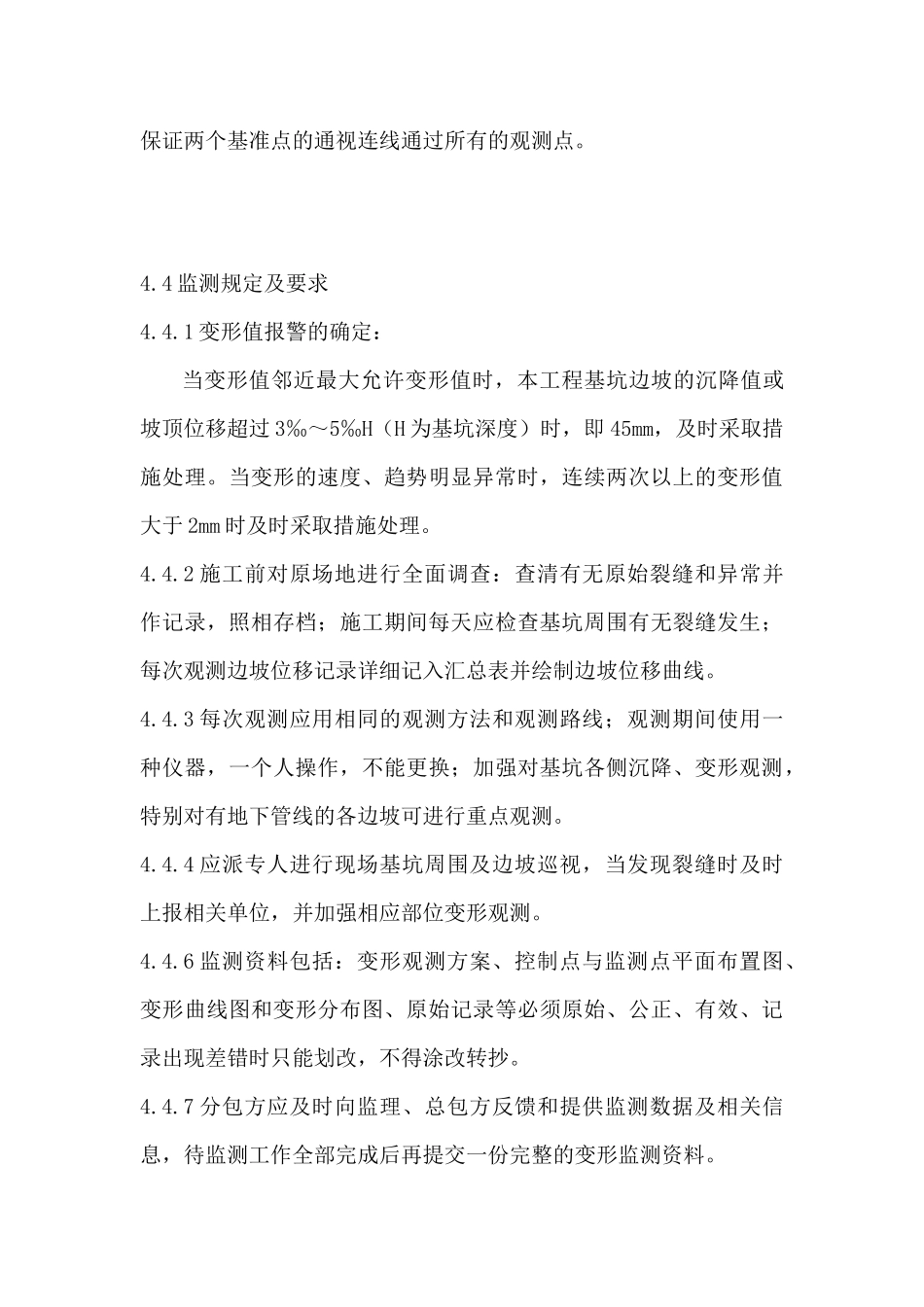

奥运媒体村二期工程基坑支护变形监测方案1.编制依据：《北京市建筑工程施工安全操作规程》DBJ-62-2002《建筑基坑支护技术规程》JGJ120-99《基坑土钉支护技术规程》CECS96：97《土层锚杆设计与施工规程》CECS22：90《锚杆喷射混凝土支护技术规范》GB86-2001《工程测量规范》GB500260-93《建筑边坡工程技术规范》GB50330-2002《建筑地基基础设计规范》（GBJ7-89）《建筑变形观测规程》（JGJ/T8-97）2.监测目的本基坑为一级基坑，基坑工程安全等级为一级，因此，基坑变形监控值，按一级基坑的有关规定执行。保证基坑、周边地下管线以及施工过程中的临时设施等在地下结构施工过程中的安全性。3.监测内容包括：水平位移和竖向（沉降）位移两部分。4.监测控制4.1使用仪器及精度要求：4.1.1使用仪器：1）索佳SDL30M精密自动安平电子水准仪及BIS20铟钢条码尺2）索佳SET510全站仪、J6经纬仪3）配套设备4.1.2精度要求：变形监测的观测中误差取允许变形量的1/10。4.2监测的方法4.2.1水平位移的监测方法：1）方向线法：用经纬仪监测直线上每个点的变形量。2）经纬仪小角度法：根据监测点到基准点的距离及夹角求出点位的位移量。3）收敛法：用钢尺或收敛仪对观测点与（设在非变形区的）基准点的间距进行量距观测，以确定出点位的位移量。4.2.2竖向（沉降）变形的观测：当监测精度要求较高时采用附和或闭合水准测量的方法；当精度要求较低时可在一个站点对多个监测点进行监测。4.2.3倾斜监测：对水平面的倾斜观测采用水准测量的方法进行；对竖直面的倾斜监测一般采用经纬仪垂准线法或铅直仪法进行。4.2.2基准点的设置设置原则：在便于观测、受基坑变形影响小、不易扰动的地方设置基准点，并将城市导点的标高引至基准点。4.2.3观测频率基坑支护施工前，对设置的观测点进行二次测量取其平均值做为观测的初始值。基坑开挖期间每天观测一次，基坑开挖至槽底7天后，每3天观测一次；基坑开挖至槽底15天后，每7天观测一次；基坑开挖至槽底30天后，每15天观测一次直至回填至±0.00。4.2.4位移观测点的布置在护坡坡面埋设两排观测点，间距约30米，上下两排观测点三角形布置。观测点的做法如图所示。在基坑四边角设置位移观测的基准点，保证两个基准点的通视连线通过所有的观测点。4.4监测规定及要求4.4.1变形值报警的确定：当变形值邻近最大允许变形值时，本工程基坑边坡的沉降值或坡顶位移超过3‰～5‰H（H为基坑深度）时，即45mm，及时采取措施处理。当变形的速度、趋势明显异常时，连续两次以上的变形值大于2mm时及时采取措施处理。4.4.2施工前对原场地进行全面调查：查清有无原始裂缝和异常并作记录，照相存档；施工期间每天应检查基坑周围有无裂缝发生；每次观测边坡位移记录详细记入汇总表并绘制边坡位移曲线。4.4.3每次观测应用相同的观测方法和观测路线；观测期间使用一种仪器，一个人操作，不能更换；加强对基坑各侧沉降、变形观测，特别对有地下管线的各边坡可进行重点观测。4.4.4应派专人进行现场基坑周围及边坡巡视，当发现裂缝时及时上报相关单位，并加强相应部位变形观测。4.4.6监测资料包括：变形观测方案、控制点与监测点平面布置图、变形曲线图和变形分布图、原始记录等必须原始、公正、有效、记录出现差错时只能划改，不得涂改转抄。4.4.7分包方应及时向监理、总包方反馈和提供监测数据及相关信息，待监测工作全部完成后再提交一份完整的变形监测资料。4.4.8分包方应加强对周边道路的监测。4.4.9总包方变形监测负责人:孙季和东段分包方变形监测负责人:杨文成西段分包方变形监测负责人:王登科5.紧急预案5.1在基坑过程中，如出现异常情况（如裂缝、滑动等），应立即采取下列措施：5.1.1暂停施工，必要时，所有人员和机械撤至安全地点；5.1.2通知现场管理人员，迅速采取处理措施，如用挖掘机在坡脚迅速回填；5.1.3根据滑动迹象设置观测点，观测滑坡体平面位移和沉降变化，并做好记录。5.2局部坍塌在砂层中开挖时，如果裸露时间较长，极易失去水分，受到扰动会使砂层成片剥落。为减少对砂层扰动机会，缩短清坡到支护时间，将开挖分段长度减到3～5m一段，并改变施工工序，清坡后，立即编网并...
