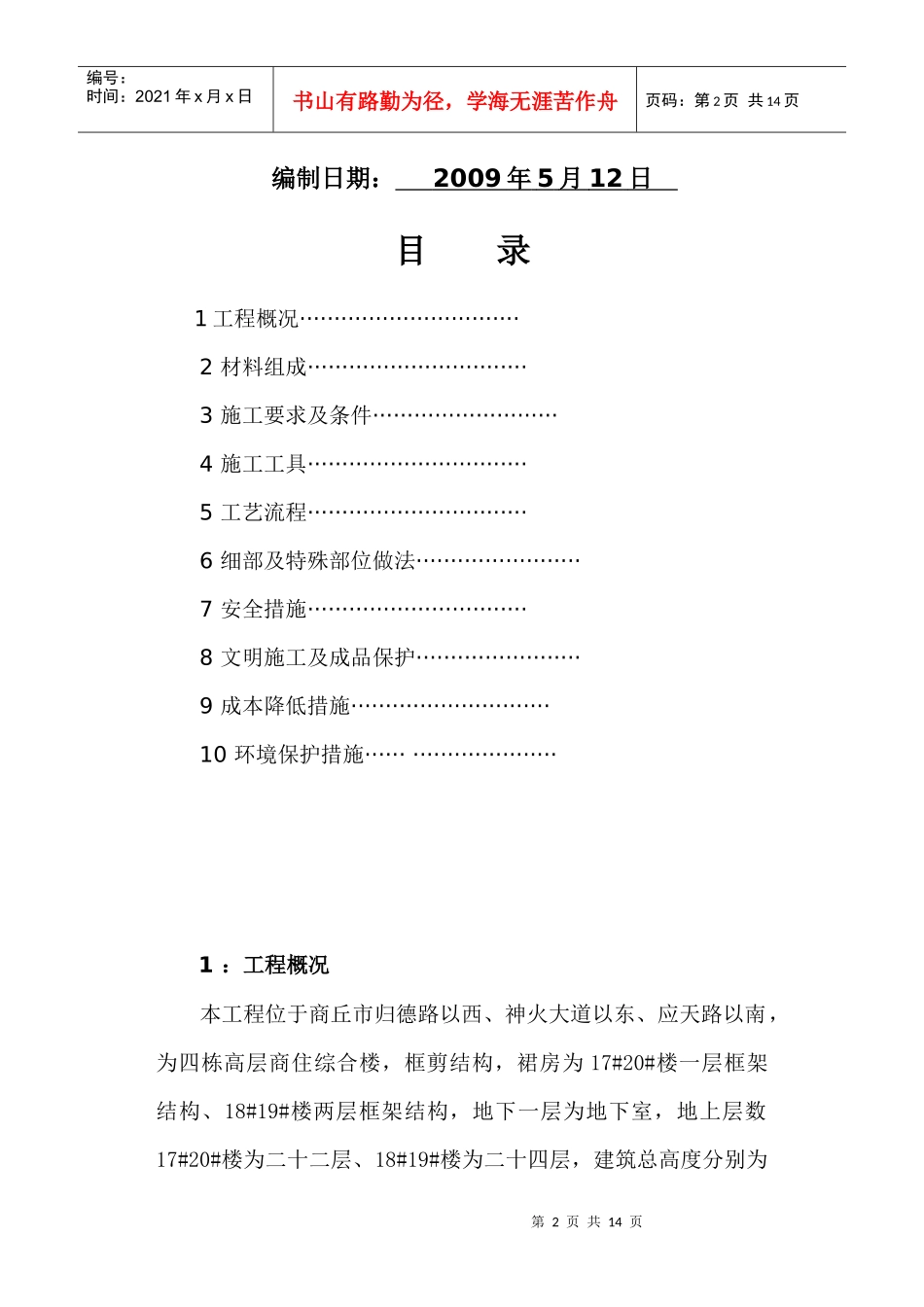

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页机械固定钢丝网架挤塑聚苯乙烯泡沫板外墙保温施工方案编制单位：河南隆基建设有限公司编制人：审核人：第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页编制日期：2009年5月12日目录1工程概况································2材料组成································3施工要求及条件···························4施工工具································5工艺流程································6细部及特殊部位做法························7安全措施································8文明施工及成品保护························9成本降低措施·····························10环境保护措施···························1：工程概况本工程位于商丘市归德路以西、神火大道以东、应天路以南，为四栋高层商住综合楼，框剪结构，裙房为17#20#楼一层框架结构、18#19#楼两层框架结构，地下一层为地下室，地上层数17#20#楼为二十二层、18#19#楼为二十四层，建筑总高度分别为第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页68.2、75.1米，4栋楼总建筑面积41725.47平方米，其中地下车库建筑面积为3127.19平方米，商业服务网点部分建筑面积为3541.58平方米，住宅部分建筑面积为35056.7平方米。一、二层为商业服务网点，17#20#楼层高为5.0米、18#19#楼为4.5米，17#20#楼二至二十二层为住宅，18#19#楼三至二十四层为住宅，标准层层高为2.90米，室内外高差0.450米。属一类高层建筑，耐火等级为二级，本工程外墙设有保温层：采用机械固定钢丝网架挤塑聚苯乙烯泡沫板外保温，保温后粘贴外墙面砖及粉刷外墙涂料；其中17#、20#楼采用60㎜厚保温层，18#、19#楼采用40㎜厚保温层。2：材料组成2.1机械固定钢丝网架挤塑聚苯乙烯泡沫板规格为3000mm×600mm×40mm、3000mm×600mm×60mm平头式，阻燃型，表观密度25～32kg/m3，尺寸收缩率小于1.5%，吸水率小于1.5%，钢丝网片为￠2纵横间距50㎜，腹丝为￠2.2斜插于板面成45°角外露10㎜与钢丝网片焊接。2.2专用界面剂、板面喷界面处理剂厂家已配制好，现场施工时加胶用手持式电动搅拌机搅拌，重量比为胶:聚合物砂浆等于1:5，可操作时间不小于2h。2.3固定件采用镀锌薄钢板网卡（用M6金属锚栓固定于基层墙体）双第4页共14页第3页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页向间距500，梅花形布置，固定挤塑聚苯乙烯泡沫板，要求单个固定件的抗拉承载力标准值不小于500N（本工程按要求作完样板块后，以实际的锚栓拉拔结果计算情况如下计算书）。承托件采用30、50的角钢按02J121-1E型图集99页加工成型涂刷防锈漆两道，用M12金属锚栓固定于基体，水平间距1200㎜，垂直间距每层设置梅花壮布置，加气混凝土块部分穿透墙体固定，间距同网卡及托件。2.4￠2钢丝角网平网用于增强板面搭接、阴阳角及洞口四周的整体性；孔径50mm×50mm，角网宽度200mm，平网宽度100㎜。2.5聚乙烯泡沫塑料棒用于填塞膨胀缝，作为密封膏的隔离背衬材料，其直径按照缝宽的1.3倍选用。3：施工要求及条件3.1外墙体垂直、平整度满足规范要求，门窗框安装到位，飘窗、阳台栏板、挑檐等突出墙面部位尺寸合格后即可进行施工。3.2施工现场环境温度及找平层表面温度在施工中及施工后24h内均不得低于5℃，风力不大于5级。4：施工工具电热丝切割器或壁纸刀（裁挤塑板及钢丝网用）、电锤（拧第5页共14页第4页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共14页胀螺丝及打膨胀螺丝锚固件孔用）、根部带切割刀片的冲击钻钻...
