中大布市现代轻纺服务中心工程策划书VIP免费

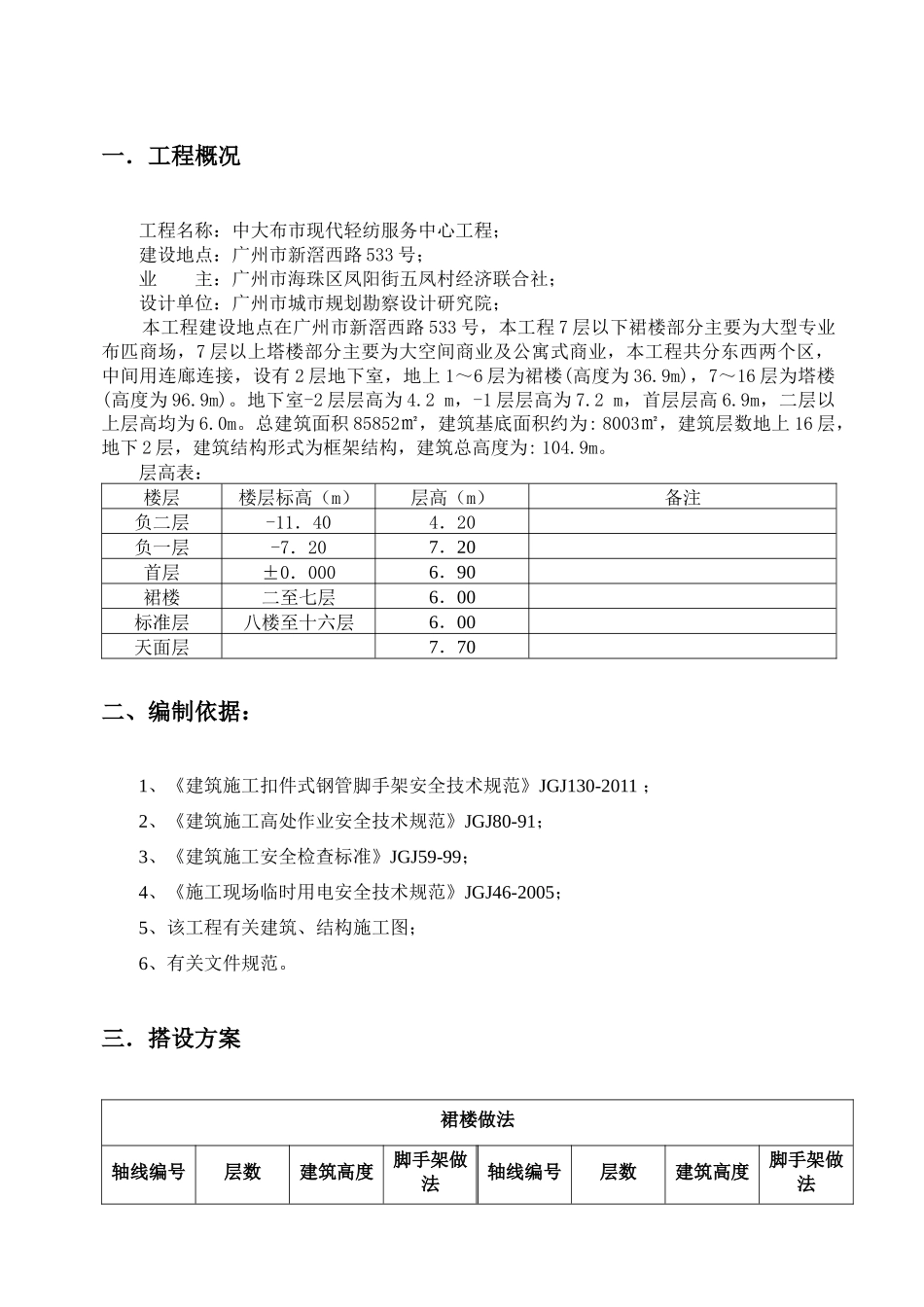

目录一．工程概况工程名称：中大布市现代轻纺服务中心工程；建设地点：广州市新滘西路533号；业主：广州市海珠区凤阳街五凤村经济联合社；设计单位：广州市城市规划勘察设计研究院；本工程建设地点在广州市新滘西路533号，本工程7层以下裙楼部分主要为大型专业布匹商场，7层以上塔楼部分主要为大空间商业及公寓式商业，本工程共分东西两个区，中间用连廊连接，设有2层地下室，地上1～6层为裙楼(高度为36.9m)，7～16层为塔楼(高度为96.9m)。地下室-2层层高为4.2m，-1层层高为7.2m，首层层高6.9m，二层以上层高均为6.0m。总建筑面积85852㎡，建筑基底面积约为:8003㎡，建筑层数地上16层，地下2层，建筑结构形式为框架结构，建筑总高度为:104.9m。层高表：楼层楼层标高（m）层高（m）备注负二层-11．404．20负一层-7．207．20首层±0．0006．90裙楼二至七层6．00标准层八楼至十六层6．00天面层7．70二、编制依据：1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011；2、《建筑施工高处作业安全技术规范》JGJ80-91；3、《建筑施工安全检查标准》JGJ59-99；4、《施工现场临时用电安全技术规范》JGJ46-2005；5、该工程有关建筑、结构施工图；6、有关文件规范。三．搭设方案裙楼做法轴线编号层数建筑高度脚手架做法轴线编号层数建筑高度脚手架做法R×12～173层～七层28.40三排立杆悬挑式G×12～173层～七层28.40三排立杆悬挑式4×M～P首层～七层43.00双排立杆落地式7×R～P首层～七层43.00双排立杆落地式20×F～G首层～七层43.00双排立杆落地式P～L×12～173层～七层28.40双排立杆悬挑式其余位置首层～七层43.00三排立杆落地式塔楼做法轴线编号层数建筑高度脚手架做法轴线编号层数建筑高度脚手架做法M×7～1/12九层～天面层63.00三排立杆悬挑式P×7～1/12九层～天面层63.00三排立杆悬挑式4×P～N首层～天面层106.00双排立杆落地式1/12×M～P九层～天面层63.00三排立杆悬挑式P×7～4、M×7～5首层～天面层106.00三排立杆落地式备注:悬挑式立杆间距为1500mm，落地式立杆间距为1500mm1.本工程外脚手架其搭设方法如下：（偏于安全考虑，本方案计算书对所有采用落地式脚手架计算高度按H＝34.50米计算）。1)裙楼R×12～17、G×12～17位置①三层（标高12.9m）至五层（标高24.900米）的外脚手架：采用于三层结构梁板上悬挑I22a#工字钢支承三层至七层屋面层外脚手架（每条型钢于挑出该层楼面边梁位置预埋一道ф16钢筋禾络码与型钢满缝稳固焊接，焊缝高度不小于6mm,悬飘型钢布置必须与外脚手架立杆布置一一对应），并在四层楼面水平距离每隔1.5m用Φ14钢丝绳斜拉挑出的型钢。脚手架横向采用三排立杆，脚手架立杆纵距1.5m、横距分别0.6、0.7m（由内至外，净空）、步距1.8m，离建筑物0.5m，悬挑型钢必须与脚手架立杆间距一一对应。②五层（标高24.900米）至七层屋面层（标高36.9m）：五层至七层梯屋面层外脚手架采用钢丝绳卸荷的方式搭设，在6层楼面的边梁水平距离每隔1.5m预留Φ20吊环采用Φ14钢丝绳拉吊下层（即5层楼面）。脚手架立杆纵距1.5m、横距分别0.6、0.7m（由内至外，净空）、步距1.8m，离建筑物0.5m。2)裙楼中庭P～L×12～17位置①三层（标高12.9m）至五层（标高24.900米）的外脚手架：采用于三层结构梁板上悬挑I16a#工字钢支承三层至七层屋面层外脚手架（每条型钢于挑出该层楼面边梁位置预埋一道ф16钢筋禾络码与型钢满缝稳固焊接，焊缝高度不小于6mm,悬飘型钢布置必须与外脚手架立杆布置一一对应），并在四层楼面水平距离每隔1.5m用Φ14钢丝绳斜拉挑出的型钢。脚手架横向采用双排立杆，脚手架立杆纵距1.5m、横距分别0.8m（净空）、步距1.8m，离建筑物0.2m，悬挑型钢必须与脚手架立杆间距一一对应。②五层（标高24.900米）至七层屋面层（标高36.9m）：五层至七层梯屋面层外脚手架采用钢丝绳卸荷的方式搭设，在6层楼面的边梁水平距离每隔1.5m预留Φ20吊环采用Φ14钢丝绳拉吊下层（即5层楼面）。脚手架立杆纵距1.5m、横距0.8m（净空）、步距1.8m，离建筑物0.2m。3)裙楼4×M～P、7×P～R、20×G～F位置排栅搭设高度为七层（搭设高度为43.00米），七层梯屋面层标高41.00米，采用落地脚...
