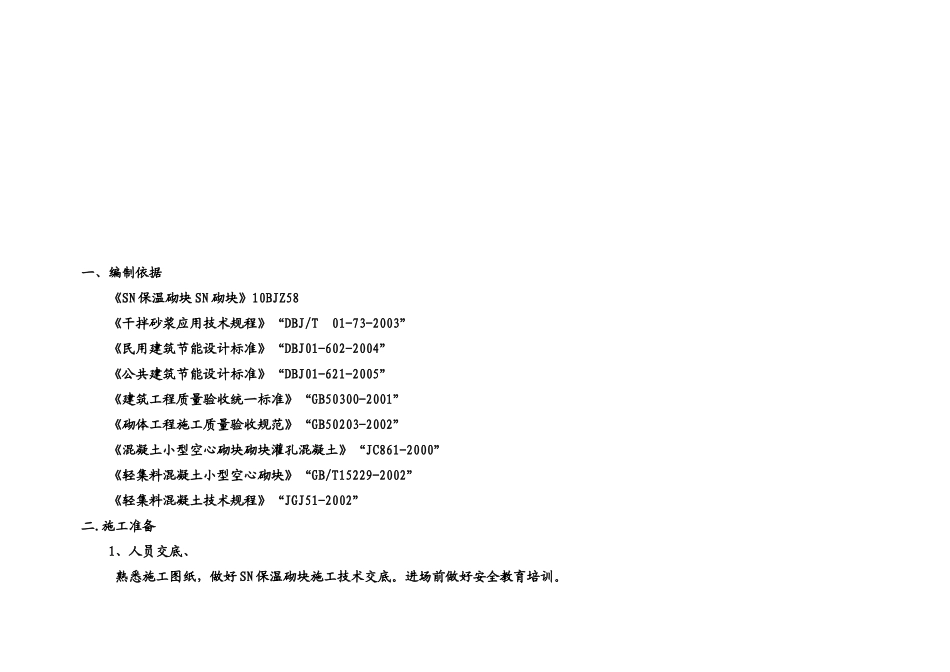

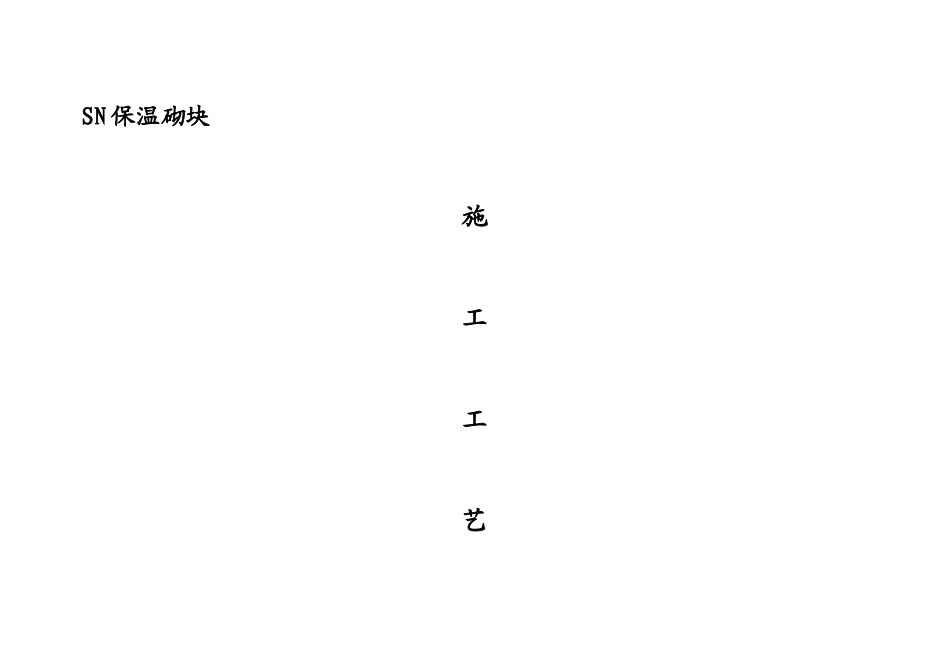

SN保温砌块施工工艺一、编制依据《SN保温砌块SN砌块》10BJZ58《干拌砂浆应用技术规程》“DBJ/T01-73-2003”《民用建筑节能设计标准》“DBJ01-602-2004”《公共建筑节能设计标准》“DBJ01-621-2005”《建筑工程质量验收统一标准》“GB50300-2001”《砌体工程施工质量验收规范》“GB50203-2002”《混凝土小型空心砌块砌块灌孔混凝土》“JC861-2000”《轻集料混凝土小型空心砌块》“GB/T15229-2002”《轻集料混凝土技术规程》“JGJ51-2002”二.施工准备1、人员交底、熟悉施工图纸，做好SN保温砌块施工技术交底。进场前做好安全教育培训。2施工机械机械：外用电梯、切割机、砂浆搅拌机工具：弹线盒、墨水，瓦刀、夹具、手锯、小推车、灰斗、木锤、皮数杆。3材料1）SN保温砌块，分为主规格、芯柱块、半块、三分之一以及四分之一调节块。芯柱块用于浇筑芯柱部位，半块兼作U型块，四分之一块和三分之一块用于调节水平方向和竖向100和50模数的墙体。2）砂浆方式一、砌筑砂浆：砌筑砂浆抗压强度10MPa。质量标准应符合《干拌砂浆应用技术规程》“DBJ/T01-73-2003”的规定。方式二、专用保温砌筑砂浆。3）所有进场材料须出具建委备案、检测报告合格证等资料。入场后复试，检验合格后，报验监理。4）砌块见证试验：砌块每10000块抽验一次，进行复试。三、工艺流程基层处理→放线→排砖→植筋→排块搁底→砌筑墙体→芯柱、水平系梁施工→面层清理→外墙内侧粉刷石膏打底。四、工艺标准1浮尘等杂物清扫、剔凿，按设计图纸放出墙体控制线以及芯柱（或构造柱）、水平系梁（或现浇板带）等控制线。2布置芯柱（或构造柱）、水平系梁（或现浇板带）、过梁，进行植筋1）芯柱（或构造柱）布置配置2φ12钢筋A门窗洞口两侧B墙长超过5m时，墙中段设置，且芯柱与框架柱、芯柱与芯柱之间的距离不宜＞4m。CBM砌块与其他类型墙体连接处宜设置构造柱连接2）水平系梁（或现浇板带）布置A当填充墙高度＜4.0m时，墙体宜设置一道水平系梁（或现浇板带）；当墙体高度≥4.0m时，应增设水平系梁。B当墙上遇有门洞时，门洞上部应设置于框架柱或墙体连接且沿墙贯通的水平系梁（或现浇板带）。C当遇有窗洞时，洞口上部及下部都要设置系梁，且上部系梁应沿墙贯通并与两端框架柱、构造柱或墙体连接。D当门窗洞≤1.2m时，可用过梁块（U型块）内配置3φ10钢筋作为过梁；当门窗洞＞1.2m时，洞口上部应现浇混凝土过梁且过梁与系梁结合并沿墙贯通且与框架柱、构造柱或墙体连接。E预留洞口宽度≥400mm时，洞口上部设过梁3排块根据砌筑、灰缝等模数进行排块，上下皮应错缝搭砌，其搭砌长度不宜小于90mm。排块应考虑芯柱和水平系梁位置，从芯柱开始排水平块，不符合模数时，用辅块调节；竖向排块时需考虑门洞标高，不符合模数时，可用辅块调节或用砼浇筑“坎台”。4砌块砌筑前不需浇水。在日平均气温连续5度以下，进入冬季施工，要采取相应的防冻措施。5采用专用保温砌筑砂浆砌筑以阻断“热桥”。6采用普通水泥砂浆砌筑时，水平灰缝铺浆时，灰缝中央铺设8mm厚，100mm宽的EPS聚苯板条。以阻断水平灰缝“热桥”。7砌块墙体表面的平整度和垂直度不宜大于4mm、灰缝的厚度和饱满度应随时检查、校正偏差。砌块被撼动时，应清除原砂浆，重新铺浆砌筑。8砌块每日砌筑高度不宜大于2.0米，低温季节应适当降低。24h后方可继续砌筑。砌体转角和交接部位应同时砌筑，对不能同时砌筑又必须留设临时间断处，应砌成斜槎。9芯柱及水平系梁施工1）芯柱砌筑用芯柱块砌筑。第一皮砖应切割出清扫口，以便清理遗落在孔内的杂物。2）芯柱筋应与主体结构植筋连接，锚固长度10-12d,搭接长度按规范要求。3）砌筑2-3皮进行芯柱孔砼浇筑，浇灌前先清除落地灰等杂物。4）采用强制搅拌机拌制砼时，原料及搅拌好的砼需经检验合格后方可使用。10严禁在砌好的墙体上打凿洞口或用冲击钻成孔。确需留孔时，可用无齿锯开孔。水电管线可预先于砌筑前安装完，砌筑时利用芯柱块等进行侧面开口，将线管砌筑于墙体内部，避免后期剔凿。11埋设固定各种设备的固定件时，应根据设备情况采取必要措施保证固定件锚固牢靠。1）对于暖气片等较重设备的固定件应该用C20砼将相应砌块部位...
