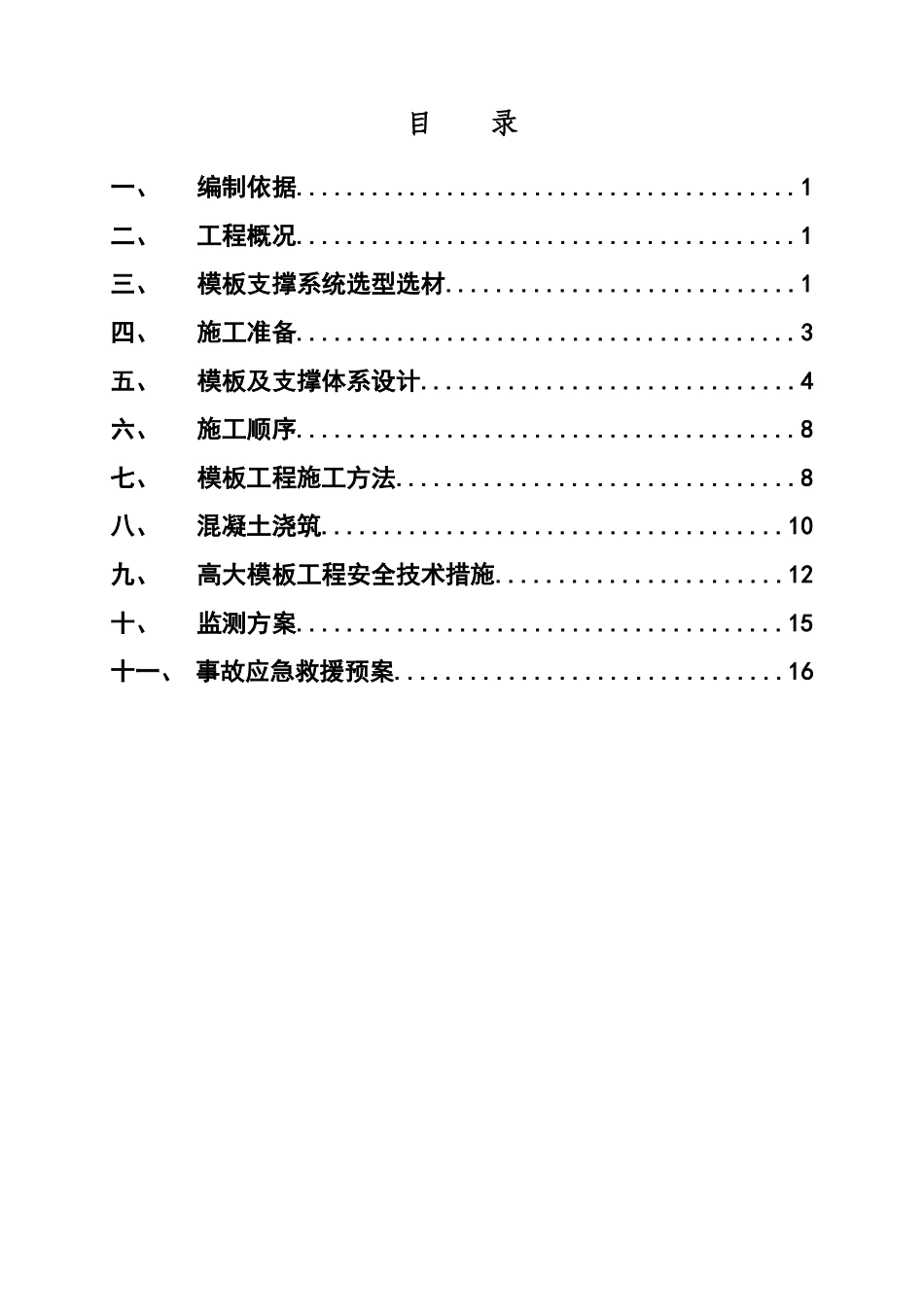

目录一、编制依据........................................1二、工程概况........................................1三、模板支撑系统选型选材............................1四、施工准备........................................3五、模板及支撑体系设计..............................4六、施工顺序........................................8七、模板工程施工方法................................8八、混凝土浇筑.....................................10九、高大模板工程安全技术措施.......................12十、监测方案.......................................15十一、事故应急救援预案...............................16一、编制依据（1）工程设计图纸；（2）《建筑施工安全检查标准》(JGJ59－99)；（3）《建筑施工模板安全技术规范》(JGJ162-2008)；（4）《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130－2001)2002年版；（5）《建筑施工门式钢管脚手架安全技术规范》（JGJ128-2000）；（6）《混凝土结构工程施工质量验收规范》（GB50204－2002）；（7）《混凝土结构设计规范》（GB50010-2002）；（8）《建筑结构荷载规范》（GB50009-2001）2006年版；（9）《木结构设计规范》（GB50005-2003）2005年版；（10）建设部省、市有关高大模板工程施工技术、质量、安全和文明的规定。二、工程概况本工程位于广州市天河区天河北路，主要为办公楼，由展览厅、图书文献收藏室、阅览室、电教室、会议室、办公室组成；本工程总建筑面积42757.81㎡,其中地下6960.02㎡,地上35797.79。本工程分为主楼及副楼，主楼为框架剪力墙结构（地下㎡1层，地上16层），副楼为框架结构（地下2层，地上6层），其中主楼建筑高度为75m，副楼建筑高度为32m。主楼部分首层层高6m，二层层高6.5m，三、四、五层层高4.8m，其余六至十六层为标准层，层高3.9m；副楼首层层高4.5m，二层层高8m，三至六层层高均为4.8m。根据本工程建筑结构设计图纸，结合《危险性较大的分部分项工程安全管理办法》（建质[2009]87号）中关于模板工程的相关规定，本工程存在高支撑模板工程和大截面梁模板工程，最大支模高度达到18.2米，最大截面梁达到600×1600mm，需要组织专家论证审查的高大模板工程分布如下表所示（见下页）。本方案针对以上需要专家审查论证的高大模板工程，编制高支撑模板体系专项施工方案。三、模板支撑系统选型选材根据本工程结构设计的特点，结合我公司材料配备情况，经公司及项目部技术人员多次方案对比，决定采用如下模板支撑体系：高大模板工程位置分布一览表序号楼栋楼层部位支模高度(m)大梁截面(mm)板厚(mm)1主楼三层楼面7～10×C～D12.5400×8001202主楼四层楼面4～11×D～1/D18.2200×5001003副楼地下一层梁位详见平面图3.61000×8502004副楼首层平面梁位详见平面图4.51000×8502505副楼二层楼面梁位详见平面图4.5600×1600350×14001106副楼三层楼面整个楼面8.0400×1400350×14001107副楼四层楼面4a～1/4a×Ja～Da18.2200×400120梁位详见平面图4.8500×1400400×1400350×14008副楼五层楼面梁位详见平面图4.8400×1400350×14001209副楼六层楼面梁位详见平面图4.8600×140012010副楼七层楼面梁位详见平面图4.8400×1400350×14001201、模板：梁底、梁侧、板模板均采用胶合板，并用木枋作背枋，梁高超过700mm时，梁侧视梁体高度设置一道或多道高强对拉螺杆，并采用蝴蝶扣和钢管将其固定；2、主次龙骨次龙骨（横枋）采用单木枋，主龙骨（纵枋）视梁板荷载大小采用单木枋或双钢管；3、模板支撑体系：考虑模板支撑体系的稳定性，本工程中支模高度超过8m（含8m）的部位和大梁位置，采用钢管支撑体系；支模高度小于8m的部位和其它梁板位置，采用门式架支撑体系。配备可调底座、可调顶托(螺杆伸出长度不超过200mm)，架体离地200mm处纵横方向设置扫地杆，每步架体按设计高度设置一道水平钢管纵横拉结，并适当布置纵横方向剪刀撑，确保架体稳定。4、选材：（1）胶合板：宽度×长度×厚度＝915×1830×18mm；（2）木枋：宽度×高度×长度=80×80×2000mm；（3）钢管：48.0×3.5mm钢管，考虑钢管制...
