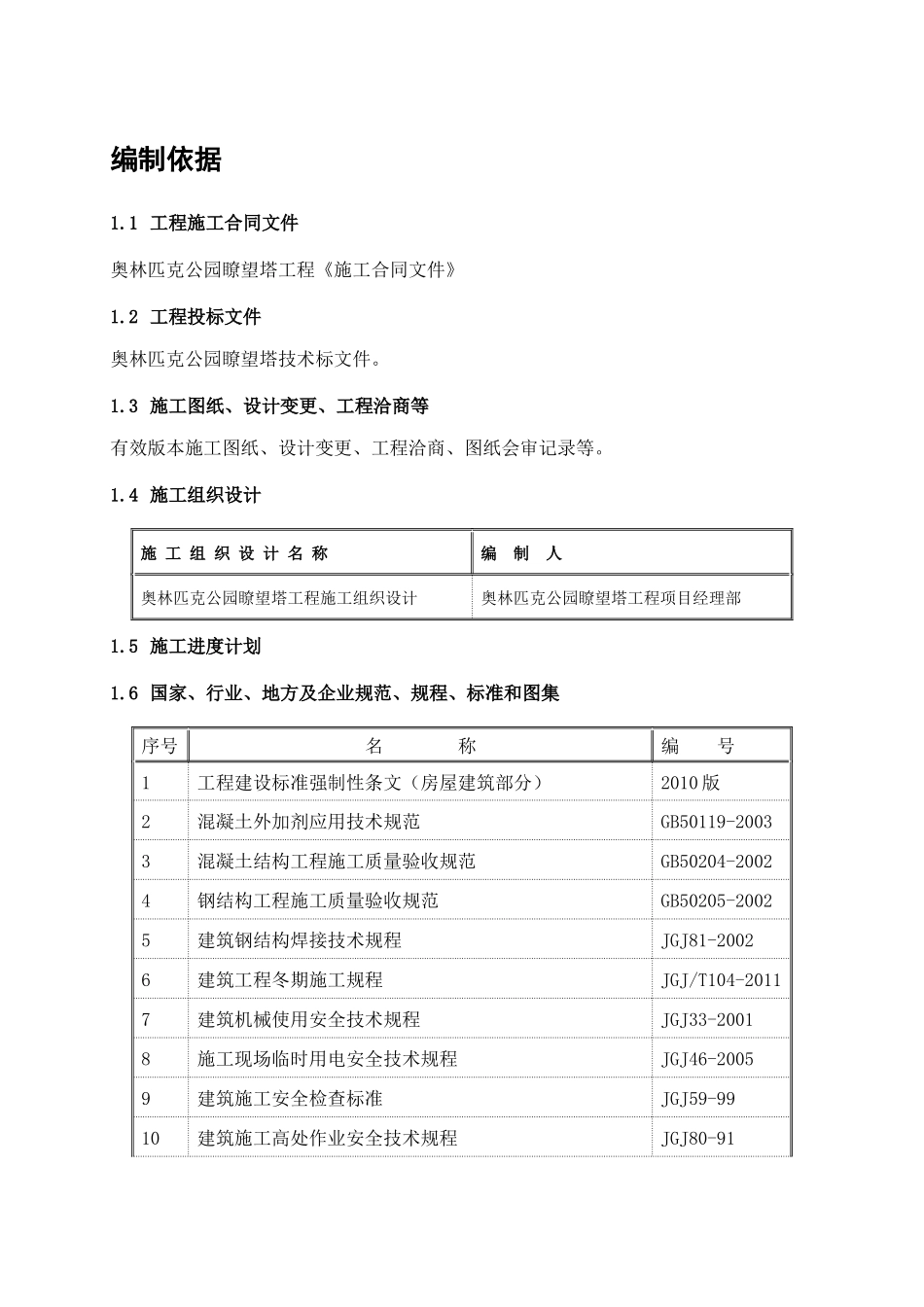

编制依据1.1工程施工合同文件奥林匹克公园瞭望塔工程《施工合同文件》1.2工程投标文件奥林匹克公园瞭望塔技术标文件。1.3施工图纸、设计变更、工程洽商等有效版本施工图纸、设计变更、工程洽商、图纸会审记录等。1.4施工组织设计施工组织设计名称编制人奥林匹克公园瞭望塔工程施工组织设计奥林匹克公园瞭望塔工程项目经理部1.5施工进度计划1.6国家、行业、地方及企业规范、规程、标准和图集序号名称编号1工程建设标准强制性条文(房屋建筑部分)2010版2混凝土外加剂应用技术规范GB50119-20033混凝土结构工程施工质量验收规范GB50204-20024钢结构工程施工质量验收规范GB50205-20025建筑钢结构焊接技术规程JGJ81-20026建筑工程冬期施工规程JGJ/T104-20117建筑机械使用安全技术规程JGJ33-20018施工现场临时用电安全技术规程JGJ46-20059建筑施工安全检查标准JGJ59-9910建筑施工高处作业安全技术规程JGJ80-9111建筑施工扣件式钢管脚手架安全技术规范JGJ130-201012建筑结构长城杯工程质量评审标准DBJ/T01-69-200313建筑长城杯工程质量评审标准DBJ/T01-70-200314北京建工集团企业标准《建筑工程项目施工技术质量管理规程》Q/BCEG101-200415《施工现场临时用电安全技术规范》JGJ46-200516《建筑施工高空作业安全技术规程》JGJ33-9117《建筑工程施工质量验收统一标准》GB50300-200118玻璃幕墙工程技术规范JGJ102-200319金属与石材幕墙工程技术规范JGJ133-200120奥林匹克公园瞭望塔各专业《施工方案》1.工程概况2.1工程总体概况奥林匹克公园瞭望塔工程,占地面积6500㎡左右,总建筑面积为17976.50㎡,其中地下13030㎡,地上4946.5㎡,结构形式为高耸钢结构、框架剪力墙结构。结构自下而上由塔座大厅、塔身、顶部塔楼三部分组成,结构顶标高246.8m。塔座大厅为钢筋混凝土框架、剪力墙结构,屋盖为大跨度钢筋混凝土根部加腋梁结构。塔座大厅最大高度18.5m。塔身、顶部塔楼为钢结构,由五个直径与高低各不相同的单塔组成,分别为1#塔、2#塔、3#塔、4#塔、5#塔。每个单塔均由圆柱状塔身与塔楼树冠形的观景厅、上人的观景平台组成。各塔身之间利用结构伸臂行架设有疏散连接通道。2.2冬期施工概况根据北京地区历年气温记录,每年11月15日到次年3月15日为冬施期,历时4个月。为便于工程管理和根据不同温度调整技术对策,把冬期施工分为以下几个阶段:1)初冬阶段施工:平均温度为0℃左右,最低温度一般在-5℃左右,时间从11月中旬至12月中旬、次年2月中旬到3月中旬,约70天。2)严冬阶段施工:平均气温在-5℃左右,最低气温在-10℃左右,时间从12月下旬到次年二月上旬,约50天。3)寒流阶段施工:平均气温-10℃左右,最低温度可达-15℃以下,每年约4~5次,约20天左右,此阶段可采取临时加强保温、延长保温时间等措施,具备供暖条件时可采用工程采暖设施。本工程冬施期间主要施工内容有:1)土建结构工程截止到2012年10月30日,主体混凝土结构大部分已经浇筑完毕,正在进行椭圆形采光井的施工,冬施期间的主要施工部位在东侧椭圆采光井、贵宾出入口、南北向出入口。2)二次结构工程冬施期间施工部位主要集中在塔座大厅北侧,会涉及到填充墙砌筑,构造柱、圈梁、过梁的浇筑。3)专业分包工程幕墙工程在冬期施工期间会主要涉及到塔身玻璃幕墙的安装;塔冠竖向钢龙骨、树杈铝格栅、玻璃的安装;塔基采光带的安装以及椭圆采光顶、门头钢结构龙骨的安装施工。地源热泵主要会进行室内机房设备的安装及调试、管道的焊接。消防、电气、空调通风、照明、智能化等分项工程管线的安装及设备调试。塔身防腐工程施工部位在1#塔93m以上及塔冠外侧和幕墙龙骨及塔基采光顶。结构周围肥槽的回填及出入口位置基础的开挖和回填。其他分项工程包括塔身轻钢龙骨隔墙的施工;屋面防水、保温及保护层的施工;室内装修。2.冬期施工部署3.1冬期主要施工项目安排根据进度计划的安排,2012年11月上旬-2013年3月中旬期间主要施工项目的安排如下:3.1.1混凝土结构施工东侧屋面未封闭的部分争取在冬施之前浇筑完毕,如进入冬期施工,则冬施期间将会进行椭圆形采光井和东侧屋面混凝土浇筑,需要采取相应的保温措施。在支撑架周围无结...
