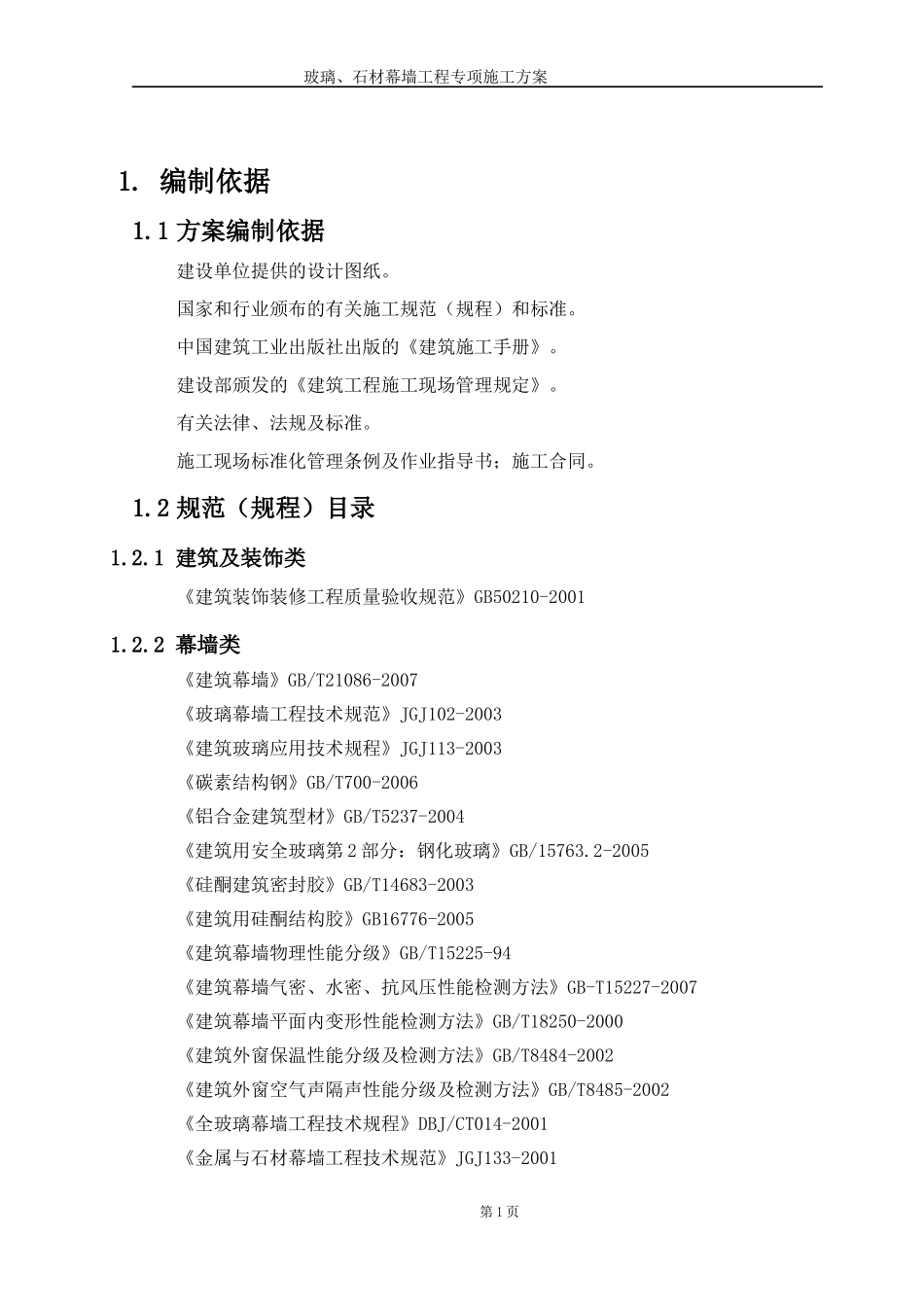

玻璃、石材幕墙工程专项施工方案1.编制依据1.1方案编制依据建设单位提供的设计图纸。国家和行业颁布的有关施工规范（规程）和标准。中国建筑工业出版社出版的《建筑施工手册》。建设部颁发的《建筑工程施工现场管理规定》。有关法律、法规及标准。施工现场标准化管理条例及作业指导书；施工合同。1.2规范（规程）目录1.2.1建筑及装饰类《建筑装饰装修工程质量验收规范》GB50210-20011.2.2幕墙类《建筑幕墙》GB/T21086-2007《玻璃幕墙工程技术规范》JGJ102-2003《建筑玻璃应用技术规程》JGJ113-2003《碳素结构钢》GB/T700-2006《铝合金建筑型材》GB/T5237-2004《建筑用安全玻璃第2部分：钢化玻璃》GB/15763.2-2005《硅酮建筑密封胶》GB/T14683-2003《建筑用硅酮结构胶》GB16776-2005《建筑幕墙物理性能分级》GB/T15225-94《建筑幕墙气密、水密、抗风压性能检测方法》GB-T15227-2007《建筑幕墙平面内变形性能检测方法》GB/T18250-2000《建筑外窗保温性能分级及检测方法》GB/T8484-2002《建筑外窗空气声隔声性能分级及检测方法》GB/T8485-2002《全玻璃幕墙工程技术规程》DBJ/CT014-2001《金属与石材幕墙工程技术规范》JGJ133-2001第1页玻璃、石材幕墙工程专项施工方案《点支式玻璃幕墙工程技术规程》CECS127-2001《建筑用铝型材、铝板氟碳涂层》JC133-20001.2.3工程管理及测量类GB50026-2007《工程测量规范及技术说明》GB50228-96《工程测量基本术语》JGJ/T121-1999《工程网络计划技术规程》1.2.4安全生产类GB/T50326-2006《建设工程项目管理规范》JGJ59-99《建筑施工安全检查标准》JGJ80-91《建筑施工高处作业安全技术规范》JGJ33-2001《建筑机械使用安全技术规程》GB50194-93《建筑工程施工现场供用电安全规范》JGJ46-2005《施工现场临时用电安全技术规范》2.工程概况2.1工程概述（1）基本情况工程位置：建设单位：设计单位：施工单位：本工程总建筑面积：94159㎡（其中地上24层共66771㎡，地下2层共27388㎡），建筑物高116米。结构类型为钢筋混凝土框剪结构。（2）幕墙介绍本工程立面大面主要采用背栓石材幕墙、全明框玻璃幕墙、横明竖隐玻璃幕墙装饰，裙楼大堂主入口采用点支承全玻璃幕墙装饰，首层各入口部位设置轻钢结构点支承玻璃雨蓬，屋顶局部采用铝合金格栅进行装饰装修。幕墙总面积约为37000M2。本幕墙属于非承重外墙，结构设计使用年限不低于25年，设计基准期为50年。具体分为以下幕墙系统：第2页玻璃、石材幕墙工程专项施工方案1）XT1-肋式点支承全玻璃幕墙：位于1轴～14轴立面4轴部位首层入口；面板为15厚钢化清玻璃，玻璃肋选用19+1.52PVB+19钢化夹层清玻璃，点支承驳接爪选用250系列浮头式不锈钢驳接件。2）XT2-防火玻璃幕墙：采用8（防火玻璃）＋12A＋8low-e钢化中空玻璃；构件式钢铝结合龙骨体系，幕墙中防火窗玻璃采用铯钾防火玻璃，甲级防火窗耐火极限不小于1.2小时，乙级防火窗耐火极限不小于0.90小时。3）XT3-横明竖隐玻璃幕墙：面板采用8low-e＋12A＋8钢化中空玻璃；构件式钢铝结合龙骨体系，玻璃幕墙玻璃板块及幕墙隐框上悬窗与铝合金框粘接采用硅酮结构密封胶，结构密封胶宽度为16mm，厚度为8mm。4）XT4-全明框玻璃幕墙：面板采用8low-e＋12A＋8钢化中空玻璃；构件式钢铝结合龙骨体系，隐框上悬窗，幕墙隐框上悬窗与铝合金框粘接采用硅酮结构密封胶，结构密封胶宽度为16mm，厚度为8mm。5）XT5-全明框玻璃幕墙：面板采用8low-e＋12A＋8钢化中空玻璃；构件式钢铝结合龙骨体系，带铝合金明框平开窗。6）XT6-全明框玻璃幕墙：面板采用8mm厚钢化镀膜玻璃；构件式钢铝结合龙骨体系，幕墙隐框上悬窗与铝合金框粘接采用硅酮结构密封胶，结构密封胶宽度为16mm，厚度为8mm。7）XT7-背栓石材及百叶幕墙：面板选用30厚火烧面花岗石，立面大面设置50mm宽内凹石材装饰线条；构件式钢龙骨体系；石材板块和龙骨连接采用M6不锈钢背栓连接，背栓连接件采用铝合金型材。8）XT8-包柱背栓石材幕墙：面板选用30厚火烧面花岗石，立面大面设置50mm宽内凹石材装饰线条；构件式钢龙骨体系；石材板块和龙骨连接采用M6不锈钢背栓连接，背栓连接件采用铝合金型材。9）XT9-轻钢结构隐框玻璃...
