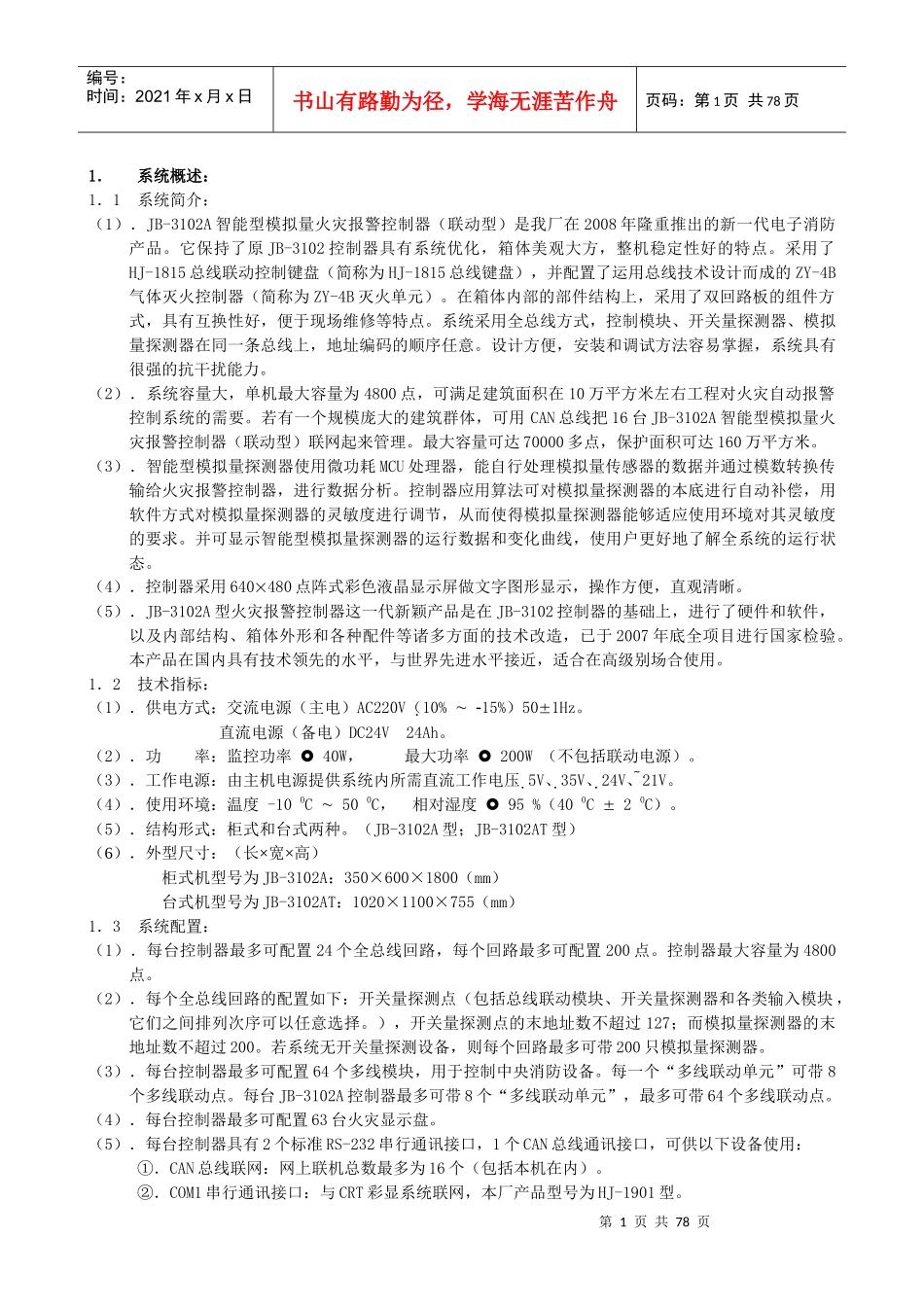

第1页共78页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共78页1．系统概述：1．1系统简介：（1）．JB-3102A智能型模拟量火灾报警控制器（联动型）是我厂在2008年隆重推出的新一代电子消防产品。它保持了原JB-3102控制器具有系统优化，箱体美观大方，整机稳定性好的特点。采用了HJ-1815总线联动控制键盘（简称为HJ-1815总线键盘），并配置了运用总线技术设计而成的ZY-4B气体灭火控制器（简称为ZY-4B灭火单元）。在箱体内部的部件结构上，采用了双回路板的组件方式，具有互换性好，便于现场维修等特点。系统采用全总线方式，控制模块、开关量探测器、模拟量探测器在同一条总线上，地址编码的顺序任意。设计方便，安装和调试方法容易掌握，系统具有很强的抗干扰能力。（2）．系统容量大，单机最大容量为4800点，可满足建筑面积在10万平方米左右工程对火灾自动报警控制系统的需要。若有一个规模庞大的建筑群体，可用CAN总线把16台JB-3102A智能型模拟量火灾报警控制器（联动型）联网起来管理。最大容量可达70000多点，保护面积可达160万平方米。（3）．智能型模拟量探测器使用微功耗MCU处理器，能自行处理模拟量传感器的数据并通过模数转换传输给火灾报警控制器，进行数据分析。控制器应用算法可对模拟量探测器的本底进行自动补偿，用软件方式对模拟量探测器的灵敏度进行调节，从而使得模拟量探测器能够适应使用环境对其灵敏度的要求。并可显示智能型模拟量探测器的运行数据和变化曲线，使用户更好地了解全系统的运行状态。（4）．控制器采用640480点阵式彩色液晶显示屏做文字图形显示，操作方便，直观清晰。（5）．JB-3102A型火灾报警控制器这一代新颖产品是在JB-3102控制器的基础上，进行了硬件和软件，以及内部结构、箱体外形和各种配件等诸多方面的技术改造，已于2007年底全项目进行国家检验。本产品在国内具有技术领先的水平，与世界先进水平接近，适合在高级别场合使用。1．2技术指标：（1）．供电方式：交流电源（主电）AC220V（10%15%）501Hz。直流电源（备电）DC24V24Ah。（2）．功率：监控功率40W，最大功率200W（不包括联动电源）。（3）．工作电源：由主机电源提供系统内所需直流工作电压5V、35V、24V、21V。（4）．使用环境：温度-100C500C，相对湿度95%（400C20C）。（5）．结构形式：柜式和台式两种。（JB-3102A型；JB-3102AT型）（6）．外型尺寸：（长×宽×高）柜式机型号为JB-3102A：350×600×1800（mm）台式机型号为JB-3102AT：1020×1100×755（mm）1．3系统配置：（1）．每台控制器最多可配置24个全总线回路，每个回路最多可配置200点。控制器最大容量为4800点。（2）．每个全总线回路的配置如下：开关量探测点（包括总线联动模块、开关量探测器和各类输入模块，它们之间排列次序可以任意选择。），开关量探测点的末地址数不超过127；而模拟量探测器的末地址数不超过200。若系统无开关量探测设备，则每个回路最多可带200只模拟量探测器。（3）．每台控制器最多可配置64个多线模块，用于控制中央消防设备。每一个“多线联动单元”可带8个多线联动点。每台JB-3102A控制器最多可带8个“多线联动单元”，最多可带64个多线联动点。（4）．每台控制器最多可配置63台火灾显示盘。（5）．每台控制器具有2个标准RS-232串行通讯接口，1个CAN总线通讯接口，可供以下设备使用：①．CAN总线联网：网上联机总数最多为16个（包括本机在内）。②．COM1串行通讯接口：与CRT彩显系统联网，本厂产品型号为HJ-1901型。第2页共78页第1页共78页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共78页③．COM2串行通讯接口：保留接口，与其它如PC机等计算机设备联网。④．另外，有一个RS-485串行通讯接口：本控制器与ZY-4B灭火单元内部连接，1套ZY-4B灭火单元可以控制4个气体灭火保护区。每台控制器最多可与8套ZY-4B灭火单元联配，最多能控制32个气体灭火保护区。（6）．总线联动控制键盘：（其型号为：HJ-1815）总线联动控制键盘是本厂生产的JB-3102A型火灾自动报警系统的专用配套部件，总线联动控制键盘的控制...
