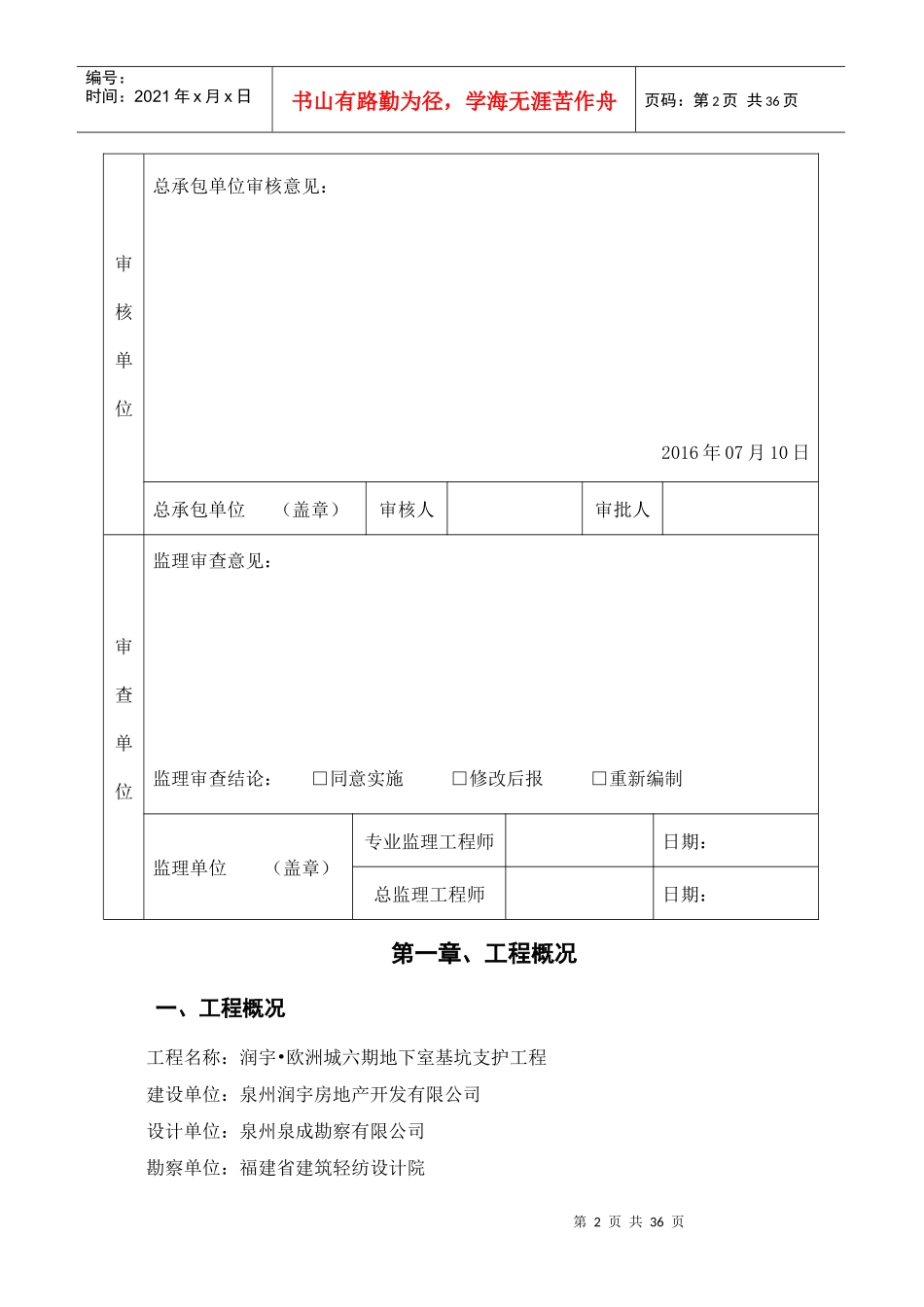

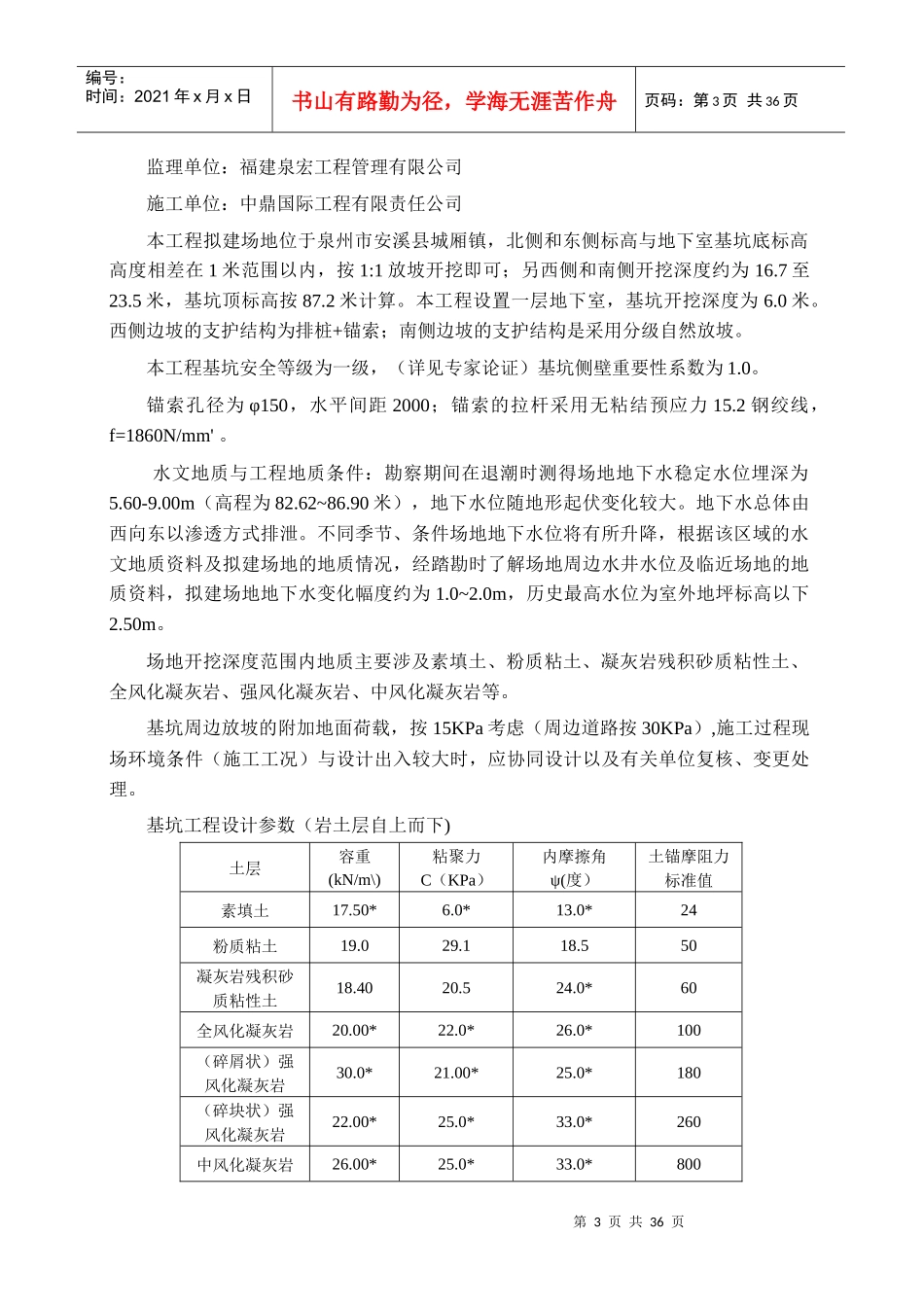

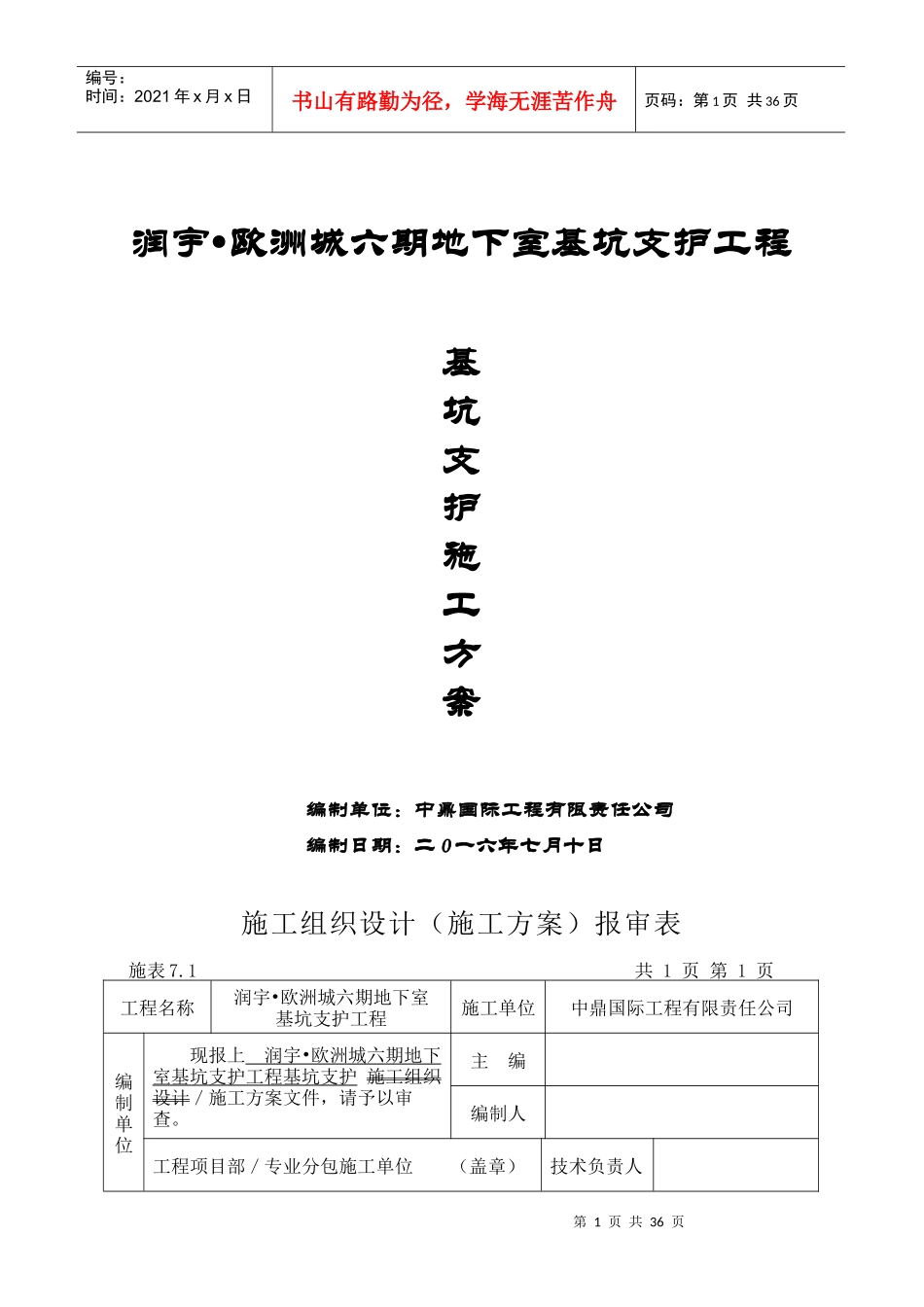

第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共36页润宇欧洲城六期地下室基坑支护工程•基坑支护施工方案编制单位：中鼎国际工程有限责任公司编制日期：二0一六年七月十日施工组织设计（施工方案）报审表施表7.1共1页第1页工程名称润宇•欧洲城六期地下室基坑支护工程施工单位中鼎国际工程有限责任公司编制单位现报上润宇•欧洲城六期地下室基坑支护工程基坑支护施工组织设计／施工方案文件，请予以审查。主编编制人工程项目部／专业分包施工单位（盖章）技术负责人第2页共36页第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共36页审核单位总承包单位审核意见：2016年07月10日总承包单位（盖章）审核人审批人审查单位监理审查意见：监理审查结论：□同意实施□修改后报□重新编制监理单位（盖章）专业监理工程师日期：总监理工程师日期：第一章、工程概况一、工程概况工程名称：润宇•欧洲城六期地下室基坑支护工程建设单位：泉州润宇房地产开发有限公司设计单位：泉州泉成勘察有限公司勘察单位：福建省建筑轻纺设计院第3页共36页第2页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共36页监理单位：福建泉宏工程管理有限公司施工单位：中鼎国际工程有限责任公司本工程拟建场地位于泉州市安溪县城厢镇，北侧和东侧标高与地下室基坑底标高高度相差在1米范围以内，按1:1放坡开挖即可；另西侧和南侧开挖深度约为16.7至23.5米，基坑顶标高按87.2米计算。本工程设置一层地下室，基坑开挖深度为6.0米。西侧边坡的支护结构为排桩+锚索；南侧边坡的支护结构是采用分级自然放坡。本工程基坑安全等级为一级，（详见专家论证）基坑侧壁重要性系数为1.0。锚索孔径为φ150，水平间距2000；锚索的拉杆采用无粘结预应力15.2钢绞线，f=1860N/mm'。水文地质与工程地质条件：勘察期间在退潮时测得场地地下水稳定水位埋深为5.60-9.00m（高程为82.62~86.90米），地下水位随地形起伏变化较大。地下水总体由西向东以渗透方式排泄。不同季节、条件场地地下水位将有所升降，根据该区域的水文地质资料及拟建场地的地质情况，经踏勘时了解场地周边水井水位及临近场地的地质资料，拟建场地地下水变化幅度约为1.0~2.0m，历史最高水位为室外地坪标高以下2.50m。场地开挖深度范围内地质主要涉及素填土、粉质粘土、凝灰岩残积砂质粘性土、全风化凝灰岩、强风化凝灰岩、中风化凝灰岩等。基坑周边放坡的附加地面荷载，按15KPa考虑（周边道路按30KPa）,施工过程现场环境条件（施工工况）与设计出入较大时，应协同设计以及有关单位复核、变更处理。基坑工程设计参数（岩土层自上而下)土层容重(kN/m\)粘聚力C（KPa）内摩擦角ψ(度）土锚摩阻力标准值素填土17.50*6.0*13.0*24粉质粘土19.029.118.550凝灰岩残积砂质粘性土18.4020.524.0*60全风化凝灰岩20.00*22.0*26.0*100（碎屑状）强风化凝灰岩30.0*21.00*25.0*180（碎块状）强风化凝灰岩22.00*25.0*33.0*260中风化凝灰岩26.00*25.0*33.0*800第4页共36页第3页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共36页注：带"*"为经验值二、支护施工要求(一)、支护结构体系以及施工步骤根据该场地的工程地质、水文地质、周边环境等条件，依据动态设计的原则本工程采用（土钉墙）挂网喷射混凝土支护。(二)、土钉及放坡施工要求1.土钉喷射混凝土施工时土方开挖应分层分段开挖，应开挖一层支护一层，每层开挖深度不超过该层土钉标高以下0.3m，每段开挖工作面不大于15m。并应遵循"开槽支撑、先撑后挖、分层开挖、严禁超挖"的原则。应待上层土钉注浆体及喷射混凝土面层达到设计强度70％后方可开挖下层土方。2.土钉墙喷射混凝土墙面厚80，砼强度为C20，混凝土配合比宜为1:2:2(重量比)；水灰比宜0.40~0.45。钢筋网片采用双向筋φ6.5@200x200绑扎而成，铺设时搭接长度应不小于300mm；在锚管位置对称设长500的竖向D16加强钢筋，横向2D16通长筋。3.钢筋土钉（锚管）a.施工前应进一步查明周边管线及构筑物分布，若对土钉有影响，应立即通知设计方进行设计变更...
