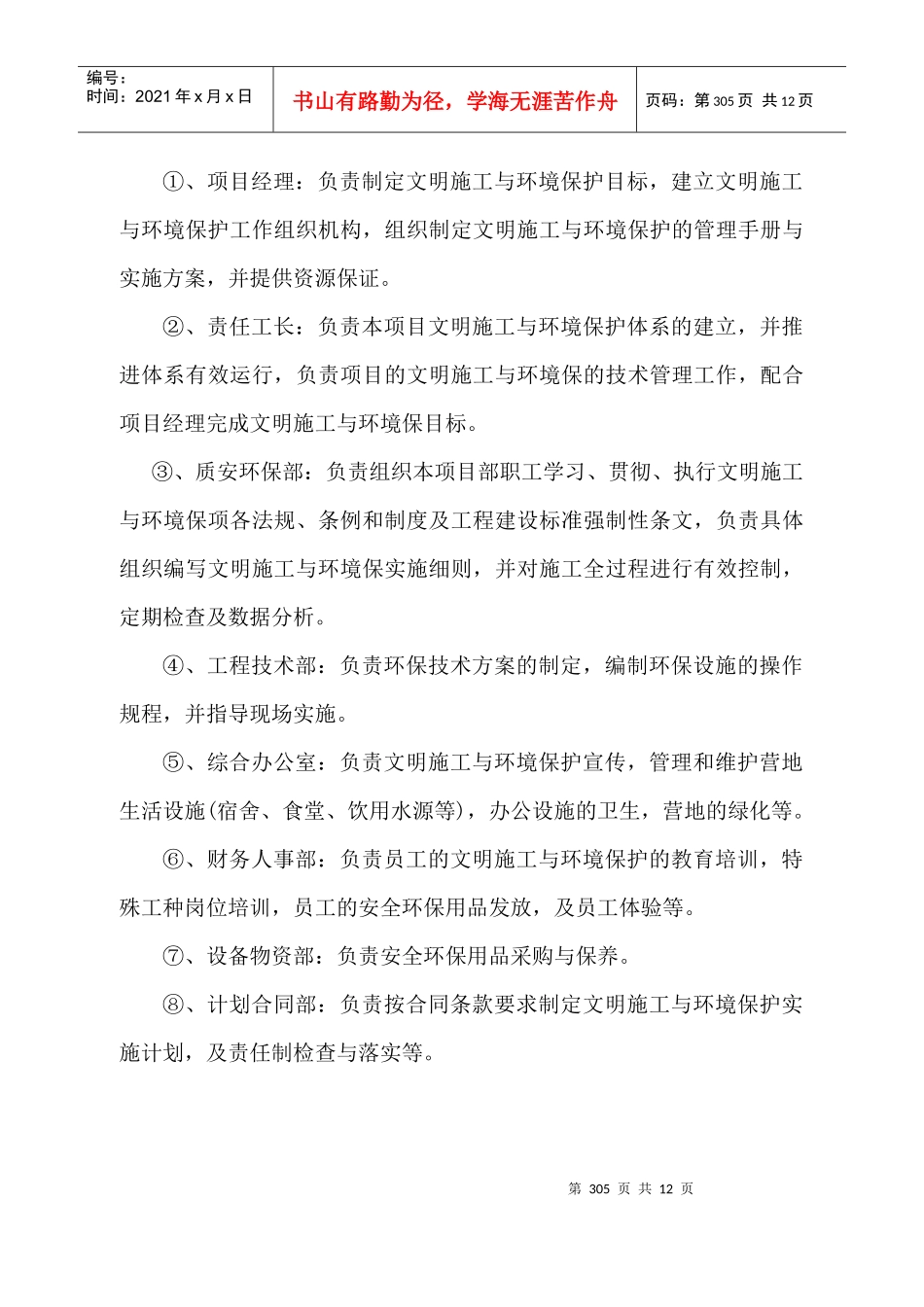

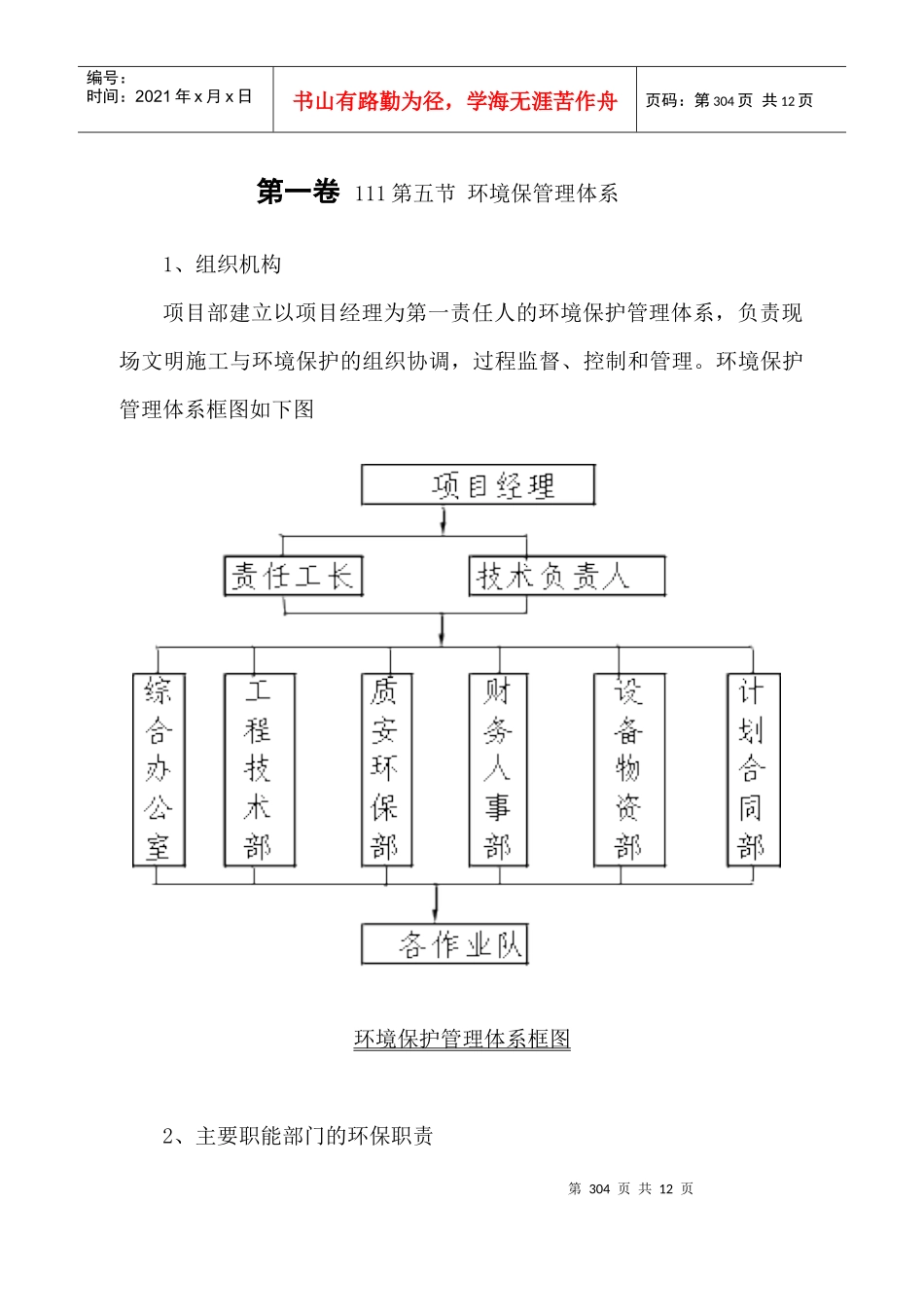

第304页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第304页共12页第一卷111第五节环境保管理体系1、组织机构项目部建立以项目经理为第一责任人的环境保护管理体系，负责现场文明施工与环境保护的组织协调，过程监督、控制和管理。环境保护管理体系框图如下图环境保护管理体系框图2、主要职能部门的环保职责第305页共12页第304页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第305页共12页①、项目经理：负责制定文明施工与环境保护目标，建立文明施工与环境保护工作组织机构，组织制定文明施工与环境保护的管理手册与实施方案，并提供资源保证。②、责任工长：负责本项目文明施工与环境保护体系的建立，并推进体系有效运行，负责项目的文明施工与环境保的技术管理工作，配合项目经理完成文明施工与环境保目标。③、质安环保部：负责组织本项目部职工学习、贯彻、执行文明施工与环境保项各法规、条例和制度及工程建设标准强制性条文，负责具体组织编写文明施工与环境保实施细则，并对施工全过程进行有效控制，定期检查及数据分析。④、工程技术部：负责环保技术方案的制定，编制环保设施的操作规程，并指导现场实施。⑤、综合办公室：负责文明施工与环境保护宣传，管理和维护营地生活设施(宿舍、食堂、饮用水源等)，办公设施的卫生，营地的绿化等。⑥、财务人事部：负责员工的文明施工与环境保护的教育培训，特殊工种岗位培训，员工的安全环保用品发放，及员工体验等。⑦、设备物资部：负责安全环保用品采购与保养。⑧、计划合同部：负责按合同条款要求制定文明施工与环境保护实施计划，及责任制检查与落实等。第306页共12页第305页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第306页共12页第二卷1水泵及电动机的安装水泵的安装与校正是关键性的第一步，尽管水泵机组在出厂时已校正，但由于运输、装配等原因，会导致不同程度的变形或松动，因此，水泵在安装时要边安装、边校正。1、安装步聚(1)清除底座上的油腻和污垢，把底座放在地基上。(2)用水平仪检查底座水平度，允许用楔铁找平。(3)用水泥浇灌底座和地脚螺栓孔眼。(4)水泥干固后应检查底座和地脚螺检孔眼是否松动，适当拧紧地脚螺栓，重新检查水平度。(5)清理底座的支持平面，水泵脚及电机脚的平面，并把水泵和电机安装到底座上。(6)检查和调整水泵与电机轴心线的重合度，检查水泵轴与电机轴中心线是否一致，两联轴器外圆的上下左右差值不超过0.1mm，可用薄片调整使其同心；两联轴器端面留间隙2-3mm。2、水泵在安装时必须注意：第307页共12页第306页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第307页共12页(1)水泵的实际吸水吸程必须低于水泵的允许吸程。(2)水泵的进水管应尽量短、直，在水平线上不得向上凸起或高于水泵，以避免水泵运行时气蚀增加，效率降低。(3)水泵出口管应适当扩大，并尽量接近出水的水面，过高或过低都会增加动力消耗。长距离输送时应取较大管径。泵的管路应有专用支架，不允许管路重量加在泵上，避免把泵压坏。(4)水泵底阀或进水管口离水源底部和水源边缘的距离不得小于进水管的直径，进水管入水深度不得小于0.5米。安装2台以上水泵时，底阀或进水管口之间的距离不得小于2倍底阀或进水管口的外径。(5)排出管路逆止阀应装在闸阀的外面，泵扬程20米以上均应安装逆止阀。(6)带轮的直径应根据转速计算确定，在按公式计算带轮直径时应考虑胶带打滑的因素，对计算值作适当调整。第308页共12页第307页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第308页共12页第三卷2变压器操作工艺3.1变压器稳装变压器就位可用汽车吊直接甩进变压器室内，或用道木搭设临时轨道，用三步搭、吊链吊至临时轨道上，然后用吊链拉入室内合适位置。变压器就位时，应注意其方位和距墙尺寸与图纸相符，允许误差为±25mm，图纸无标注时，纵向按轨道就位，横向距墙不得小于800mm，距门不得小于1000mm。变压器台架的安装：双杆柱上安装变压器，两杆的根开为2m。配电变压器台架用两条或四条槽钢固定于两电杆...
